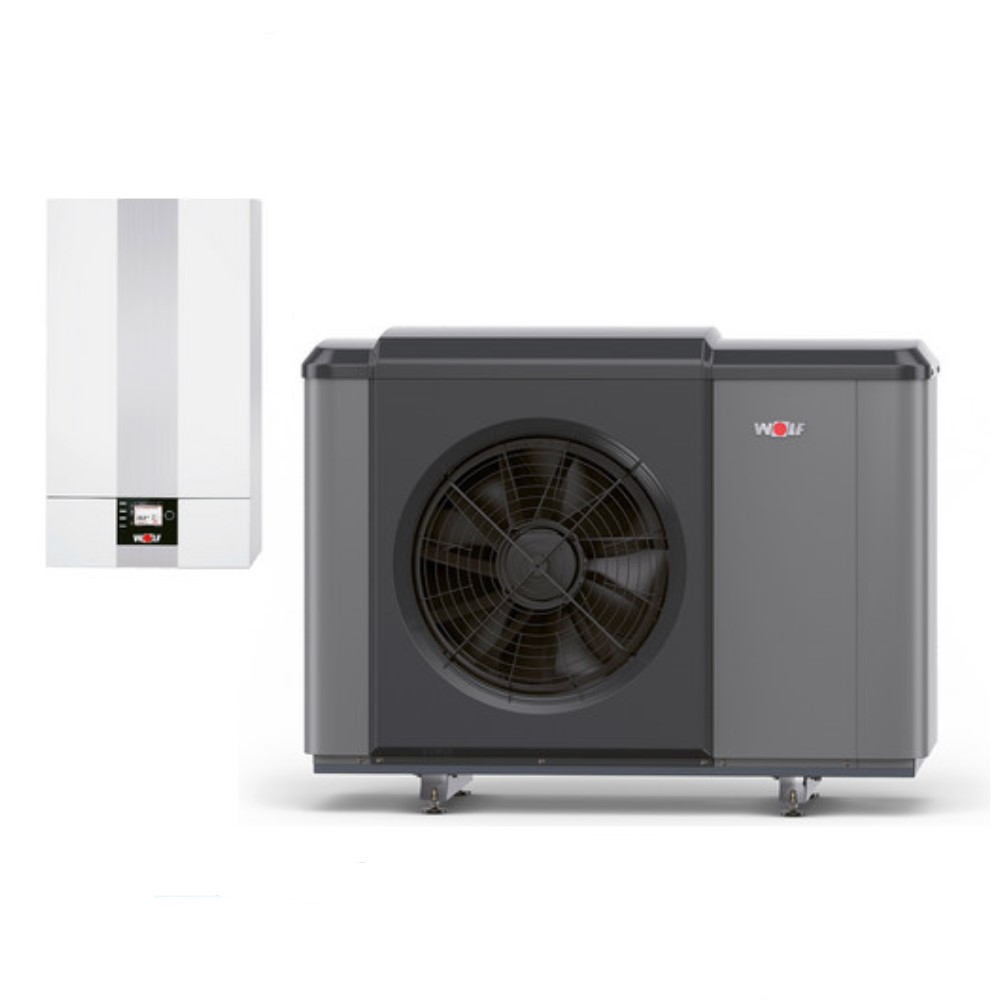

Wolf Hybrid Paket Gasbrennwert CGB-2-14 Wärmepumpe CHA-10/400 Speicher SEW-2-200
| Art.Nr.: |
182246289
|
| Herst.Nr.: |
8615008H11
|
| EAN: | 4045013454774 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> G |
| EEK: | a++ |
a++
a+++
g
Versandkostenfrei
16.427,52 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Wolf Hybrid Paket Gasbrennwert CGB-2-14 Wärmepumpe CHA-10/400 Speicher SEW-2-200"

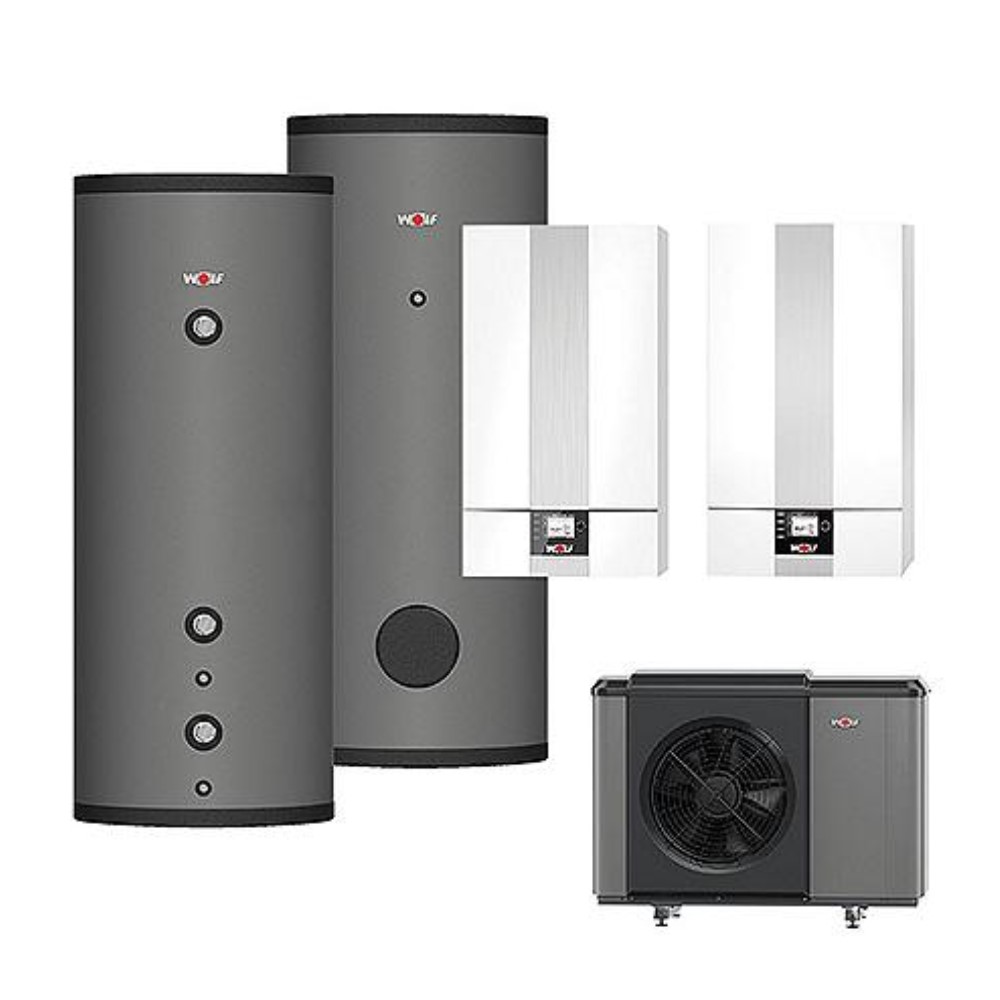

Wolf Paket Hybrid CGB-2-14 mit CHA-10/400, SPU-1-200/SEW-2-200
Herstellerteilenummer: 8615008H11
Lieferumfang:
- 1 Gasbrennwert-Heiztherme CGB-2-14 ComfortLine, mit hocheff. Heizkreispumpe
- 1 Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
- 1 Wärmedämmung für Schlammabscheider 1¼" drehbar
- 1 Anschluss-Set Gasthermen Aufputz inklusive KFE-Hahn und thermischer Sicherung
- 1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
- 1 Pufferspeicher SPU-1-200 für Wärmepumpen
- 1 Warmwasserspeicher SEW-2-200 für Wärmepumpe BWL-1S(B)
- 1 Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS
- 1 Anzeigemodul AM für Regelungssystem WRS
- 2 Temperaturfühler NTC 5K, Durchmesser 6mm, lose
- 1 Dreiwegeumschaltventil 1" IG - DN25 230V, für CHA-07,10 und CGB-2-38/55
Beschreibung:
Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas. Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur. Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb. Drehzahlgeregelter Ventilator. Verkleidung weiß RAL 9016 pulverbeschichtet. Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ61 bei Betrieb mit Erdgas. Niedrige CO und NOx-Emissionen. Stufenlos modulierende Wärmeleistung ab 1,8 kW. Geringste Stromaufnahme im Standbybetrieb von 3W. Modulierende Hocheffizienzpumpe (EEI< 0,23) zur automatischen Anpassung des Volumenstroms. Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen. Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“. Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen. Leichte Abgasmessung von außen ohne Öffnen des Gerätes. Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil. Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635. Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor. Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb. Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen. Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet. Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten CGB-2-14:
- Energieeffizienzklasse: Raumheizung A
- Wärmetauscher beschichtet
- Nennwärmeleistung (Heiz-/Warmwasserbetr.)
- bei 80/60C: 1,8 - 13,5 kW
- bei 50/30C: 2,1 - 15,2 kW
- Nennbelastung: 14 kW
- kleinste Wärmebelastung (mod.) 1,9kw
- Abgastemperatur (Qmax/Qmin) bei 80/60C: 62/45 C bei 50/30C: 30/25 C
- Normnutzungsgrad (HI/Hs) bei 40/30C: 110/99 % bei 75/60C: 107/96 %
- Vorlauftemperatur max.: 90 C
- Gesamtüberdruck max.: 3,0 bar
- Ausdehnungsgefäß Inhalt: 10 L
- Heizwasserwärmetauscherinhalt: 1,3 L
- Restförderhöhe für Hocheffizienzpumpe EE i<0,23: 600L/h
- Förderm.(14kW b.Dt=20k): 550 mbar
- Elektrische Leistungsaufnahme: Standby: 3 W maximal: 17-59/45W
- Schutzart: IXP4D
- Anschlüsse: 3/4"
- Gasanschluss: 1/2"
- Abgasrohrdurchmesser: DN60/100
- Höhe: 790 mm
- Breite: 440 mm
- Tiefe: 378 mm
- Transportgewicht (Leer): 33 kg
- Elektroanschluss: 230V/50Hz
- CE-Identnummer: CE-0085CO009
Technische Daten CHA-10/400:
- Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm
Inneneinheit 440x790x340mm
Gewicht: Außeneinheit162kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,75 / 4,65
A7/W35: 4,10 / 5,72
A10/W35: 3,75 / 6,05
A-7/W35: 7,95 / 2,88
Leistungsbereich bei:
A2/W35kW 3,0-10,0
A7/W35kW 3,5-10,0
A-7/W35kW 2,2-9,8
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 6,01 / 5,92
A35/W7: 4,81 / 4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3 - 10,0
A35/W7: 4,81 / 4,04
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C
Heizwasser
Mindestvolumenstrom für Abtauung 25L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro Stunde 6
Schutzart AußeneinheitIP 24
Elektrik Inneneinheit:
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
Fabrikat: Wolf GmbH
Artikel-Nummer: 9146863
Beschreibung Warmwasserspeicher Wolf SEW-2-200 190 ltr. Inhalt:
- Warmwasserspeicher mit Glattrohrwärmetauscher mit
Doppelwendel für kurze Aufheizzeit und komfortable
Warmwasserbereitung,
geringe Wärmeverluste durch hochwirksame PU-Hartschaumwärmedämmung unter Folienmantel, Farbe silber
Behälterinnenwand Stahl emailliert korrosionsgeschützt durch Spezialemaillierung und Magnesium-Schutzanode,
Kontroll- und Reinigungsöffnung für einfache Wartung
für Split-Wärmepumpen bis ca. 14kW Heizleistung
Technische Daten:
Speicherinhalt: 190 Liter
Energieeffizienzklasse: C
Bereitschaftswärmeaufwand: 1,55kWh/24h
Speicherdauerleistung: 80/60-10/45°C (Heizung) 20kW - 490L/h
Leistungskennzahl (Heizung) NL60: 3,0
Abmessungen:
Durchmesser: 605mm
Höhe: 1290mm
Kippmaß mit Wärmedämmung: 1410mm
Gewicht: 75kg
Wärmetauscherfläche: 2,05m²
Wärmetauscherinhalt: 12,1L
Betriebstemperatur max. Primär-Heizwasser: 110°C, Sekundär-Warmwasser: 95°C
Betriebsüberdruck max. Primär-Heizwasser: 10bar, Sekundär-Warmwasser: 10bar
Anschlüsse:
Kalt-/Warmwasser: 1" IG, Vor-/Rücklauf: 1" IG
Fabrikat: Wolf GmbH
Artikel-Nummer: 2484855
Installation:
- Für die Installation/Montage (Gas,Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
WOLF GmbH
Industriestraße 1
84048 Mainburg
DE
Tel: +49 (0) 8751 74-0
E-Mail: info@wolf.eu
WOLF GmbH
Industriestraße 1
84048 Mainburg
DE
Tel: +49 (0) 8751 74-0
E-Mail: info@wolf.eu
| Art.Nr.: |
182246289
|
| Herst.Nr.: |
8615008H11
|
| EAN: | 4045013454774 |
| Lieferzeit: |
ca. 1 Woche |
| EEK Spektrum: | A+++ -> G |
| EEK: | a++ |
a++
a+++
g
Versandkostenfrei
16.427,52 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Wolf Hybrid Paket Gasbrennwert CGB-2-14 Wärmepumpe CHA-10/400 Speicher SEW-2-200"
Wolf Paket Hybrid CGB-2-14 mit CHA-10/400, SPU-1-200/SEW-2-200
Herstellerteilenummer: 8615008H11
Lieferumfang:
- 1 Gasbrennwert-Heiztherme CGB-2-14 ComfortLine, mit hocheff. Heizkreispumpe
- 1 Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
- 1 Wärmedämmung für Schlammabscheider 1¼" drehbar
- 1 Anschluss-Set Gasthermen Aufputz inklusive KFE-Hahn und thermischer Sicherung
- 1 Schlammabscheider 1¼" drehbar inklusive Magnetitabscheider
- 1 Pufferspeicher SPU-1-200 für Wärmepumpen
- 1 Warmwasserspeicher SEW-2-200 für Wärmepumpe BWL-1S(B)
- 1 Bedienmodul BM-2 inklusive Außenfühler schwarz, für Regelungssystem WRS
- 1 Anzeigemodul AM für Regelungssystem WRS
- 2 Temperaturfühler NTC 5K, Durchmesser 6mm, lose
- 1 Dreiwegeumschaltventil 1" IG - DN25 230V, für CHA-07,10 und CGB-2-38/55
Beschreibung:
Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas. Für die Raumheizung mit Anschlussmöglichkeit für einen separaten Speicher-Wassererwärmer Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur. Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb. Drehzahlgeregelter Ventilator. Verkleidung weiß RAL 9016 pulverbeschichtet. Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ61 bei Betrieb mit Erdgas. Niedrige CO und NOx-Emissionen. Stufenlos modulierende Wärmeleistung ab 1,8 kW. Geringste Stromaufnahme im Standbybetrieb von 3W. Modulierende Hocheffizienzpumpe (EEI< 0,23) zur automatischen Anpassung des Volumenstroms. Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen. Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“. Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen. Leichte Abgasmessung von außen ohne Öffnen des Gerätes. Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil. Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635. Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor. Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb. Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen. Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet. Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.
Technische Daten CGB-2-14:
- Energieeffizienzklasse: Raumheizung A
- Wärmetauscher beschichtet
- Nennwärmeleistung (Heiz-/Warmwasserbetr.)
- bei 80/60C: 1,8 - 13,5 kW
- bei 50/30C: 2,1 - 15,2 kW
- Nennbelastung: 14 kW
- kleinste Wärmebelastung (mod.) 1,9kw
- Abgastemperatur (Qmax/Qmin) bei 80/60C: 62/45 C bei 50/30C: 30/25 C
- Normnutzungsgrad (HI/Hs) bei 40/30C: 110/99 % bei 75/60C: 107/96 %
- Vorlauftemperatur max.: 90 C
- Gesamtüberdruck max.: 3,0 bar
- Ausdehnungsgefäß Inhalt: 10 L
- Heizwasserwärmetauscherinhalt: 1,3 L
- Restförderhöhe für Hocheffizienzpumpe EE i<0,23: 600L/h
- Förderm.(14kW b.Dt=20k): 550 mbar
- Elektrische Leistungsaufnahme: Standby: 3 W maximal: 17-59/45W
- Schutzart: IXP4D
- Anschlüsse: 3/4"
- Gasanschluss: 1/2"
- Abgasrohrdurchmesser: DN60/100
- Höhe: 790 mm
- Breite: 440 mm
- Tiefe: 378 mm
- Transportgewicht (Leer): 33 kg
- Elektroanschluss: 230V/50Hz
- CE-Identnummer: CE-0085CO009
Technische Daten CHA-10/400:
- Wärmepumpenart Luft / Wasser Monoblock
Konformität CE
Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren:
Außeneinheit1286x979x586mm
Inneneinheit 440x790x340mm
Gewicht: Außeneinheit162kg, Inneneinheit 27kg
Kältekreis
Kältemitteltyp/GWP R290/3
Füllmenge/CO2eq 3,1/0,010kg/t
Kältemittelöl PZ46M
Füllmenge Kältemittelöl 900ml
Kompressor-Typ Scroll
Heizleistung/COP bei Nennleistung nach EN14511:
A2/W35: 5,75 / 4,65
A7/W35: 4,10 / 5,72
A10/W35: 3,75 / 6,05
A-7/W35: 7,95 / 2,88
Leistungsbereich bei:
A2/W35kW 3,0-10,0
A7/W35kW 3,5-10,0
A-7/W35kW 2,2-9,8
Kühlleistung / EER bei (Nennleistung nach EN14511)
A35/W18: 6,01 / 5,92
A35/W7: 4,81 / 4,04
Leistungsbereich Verdichter bei
A35/W18: 4,3 - 10,0
A35/W7: 4,81 / 4,04
Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 53dB(A)
Tag max. 60dB(A)
im reduziertem Nachtbetrieb 51dB(A)
Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 34DB(A)
Einsatzgrenzen Temperatur Betriebsgrenzen:
Heizbetrieb +15° - +70°C
Kühlbetrieb +7° - +30°C
max. Heizwassertemperatur mit E-Heizung 75°C
Luft Heizbetrieb min/max. -22° / +40°C
Luft Kühlbetrieb min/max. +10° / +45°C
Heizwasser
Mindestvolumenstrom für Abtauung 25L/min
Restförderhöhe bei min. Volumenstrom für Abtauung 530mbar
maximaler Betriebsdruck Heizkreis 3bar
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt 3.500m³/h
Anschlüsse
Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28x1
Außeneinheit Vorlauf/Rücklauf G1¼" IG
Kondensatwasseranschluss DN50
Elektrik Außeneinheit
Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
Leistungsaufnahme Standby 13W
Leistung/Strom/cos(A7/W35) 620W/2,7A/0,8
max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 4,4kW
max. Verdichterstrom innerhalb der Einsatzgrenzen 11,1A
Maximale Anzahl Verdichterstarts pro Stunde 6
Schutzart AußeneinheitIP 24
Elektrik Inneneinheit:
Netzanschluss / Absicherung Außeneinheit, Elektroheizelement 3PE,400VAC,50Hz/20A(B)
Steuerspannung 1NPE,230VAC,50Hz/16A(B)
Leistungsaufnahme Elektroheizelement 9kW
Heizkreispumpe/Standby 3-75W/2W
Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
Schutzart Inneneinheit IP 20
Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich
Fabrikat: Wolf GmbH
Artikel-Nummer: 9146863
Beschreibung Warmwasserspeicher Wolf SEW-2-200 190 ltr. Inhalt:
- Warmwasserspeicher mit Glattrohrwärmetauscher mit
Doppelwendel für kurze Aufheizzeit und komfortable
Warmwasserbereitung,
geringe Wärmeverluste durch hochwirksame PU-Hartschaumwärmedämmung unter Folienmantel, Farbe silber
Behälterinnenwand Stahl emailliert korrosionsgeschützt durch Spezialemaillierung und Magnesium-Schutzanode,
Kontroll- und Reinigungsöffnung für einfache Wartung
für Split-Wärmepumpen bis ca. 14kW Heizleistung
Technische Daten:
Speicherinhalt: 190 Liter
Energieeffizienzklasse: C
Bereitschaftswärmeaufwand: 1,55kWh/24h
Speicherdauerleistung: 80/60-10/45°C (Heizung) 20kW - 490L/h
Leistungskennzahl (Heizung) NL60: 3,0
Abmessungen:
Durchmesser: 605mm
Höhe: 1290mm
Kippmaß mit Wärmedämmung: 1410mm
Gewicht: 75kg
Wärmetauscherfläche: 2,05m²
Wärmetauscherinhalt: 12,1L
Betriebstemperatur max. Primär-Heizwasser: 110°C, Sekundär-Warmwasser: 95°C
Betriebsüberdruck max. Primär-Heizwasser: 10bar, Sekundär-Warmwasser: 10bar
Anschlüsse:
Kalt-/Warmwasser: 1" IG, Vor-/Rücklauf: 1" IG
Fabrikat: Wolf GmbH
Artikel-Nummer: 2484855
Installation:
- Für die Installation/Montage (Gas,Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
WOLF GmbH
Industriestraße 1
84048 Mainburg
DE
Tel: +49 (0) 8751 74-0
E-Mail: info@wolf.eu
WOLF GmbH
Industriestraße 1
84048 Mainburg
DE
Tel: +49 (0) 8751 74-0
E-Mail: info@wolf.eu
Ähnliche Artikel
Vaillant Hybrid-Kit flexible Hydraulikeinheit für Wärmepumpe aroTHERM bis 12 kW
1.207,32 €*
Vaillant Hybrid-Kit, flexible Hydraulikeinheit
Herstellerteilenummer: 8000030595
Beschreibung:
Hybrid-Kit, flexible Hydraulikeinheit inkl. Dämmung, Mischrohr, Überströmventil, Rückschlagventil, 3-Wege-Umschaltventil, Temperatursensor und tiefenverstellbarer Wandhalterung.
Anschlüsse für eine Luft-/Wasser Wärmepumpe (G 1 1/4), Pufferspeicher (G 1 1/4), einem Spitzenlastgerät (G 3/4), Warmwasserspeicher (G 1 1/4) und einem Abgang für die Wärmeversorgung (G 1 1/4).
Verrohrung erfolgt bauseits.
Abmaße ohne Wandhalterung: 423 x 405 x 228 mm (HxBxT)
Abmaße mit Wandhalterung: 423 x 405 x 298-338 mm (HxBxT)
Bestell-Nr. 8000030595
Hinweis: Für den vereinfachten Aufbau eines Hybridsystems. Kompatibel mit
VAILLANT Luft-Wasser Wärmepumpen bis 12kW (aroTHERM plus und aroTHERM Split)
sowie wandhängenden VAILLANT eBUS Gas-Brennwertgeräten bis 30kW Leistung.
Weitere Informationen befinden sich in der zugehörigen Installationsanleitung.
Art.Nr.: 182427462
ca. 2-3 Wochen

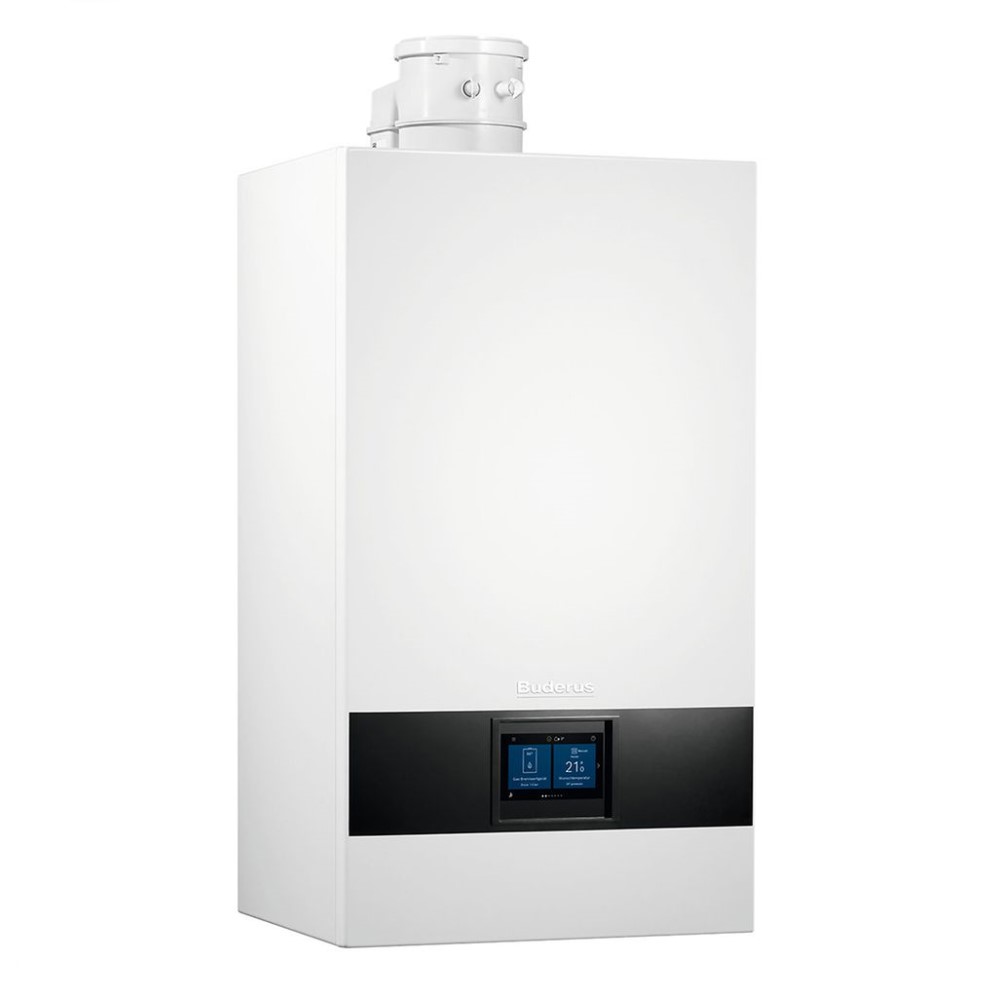

Buderus Wärmepumpen Hybridgerät Logamax plus GBH172i.2-15 Gasbrennwertgerät
Buderus Logamax plus GBH172i.2-15 DW H Wärmepumpen-Hybridgerät
Herstellerteilenummer: 7738101100
Beschreibung:
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten
Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes
Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer
Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen
Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb
möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL).
Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL).
Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt.
Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer
Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die
Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung
über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. -
Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus
Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger
Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS
plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser,
Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5
Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine
Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig
(Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte
Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der
Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit
einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer
Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit.
Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen
Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der
Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme-
pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss.
Technische Daten:
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-SpektruA+++ -> D
Wärmenennleistung: 17 kW
Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 92 %
Schalleistungspegel
in Innenräumen: 39 dB
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-SpektruA+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 94 %
-
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 2,8/18,1 kW
- bei 80/60: 2,7/16,7 kW
- bei Warmwasser: 19,3 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738101100
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182405386
ca. 1 Woche

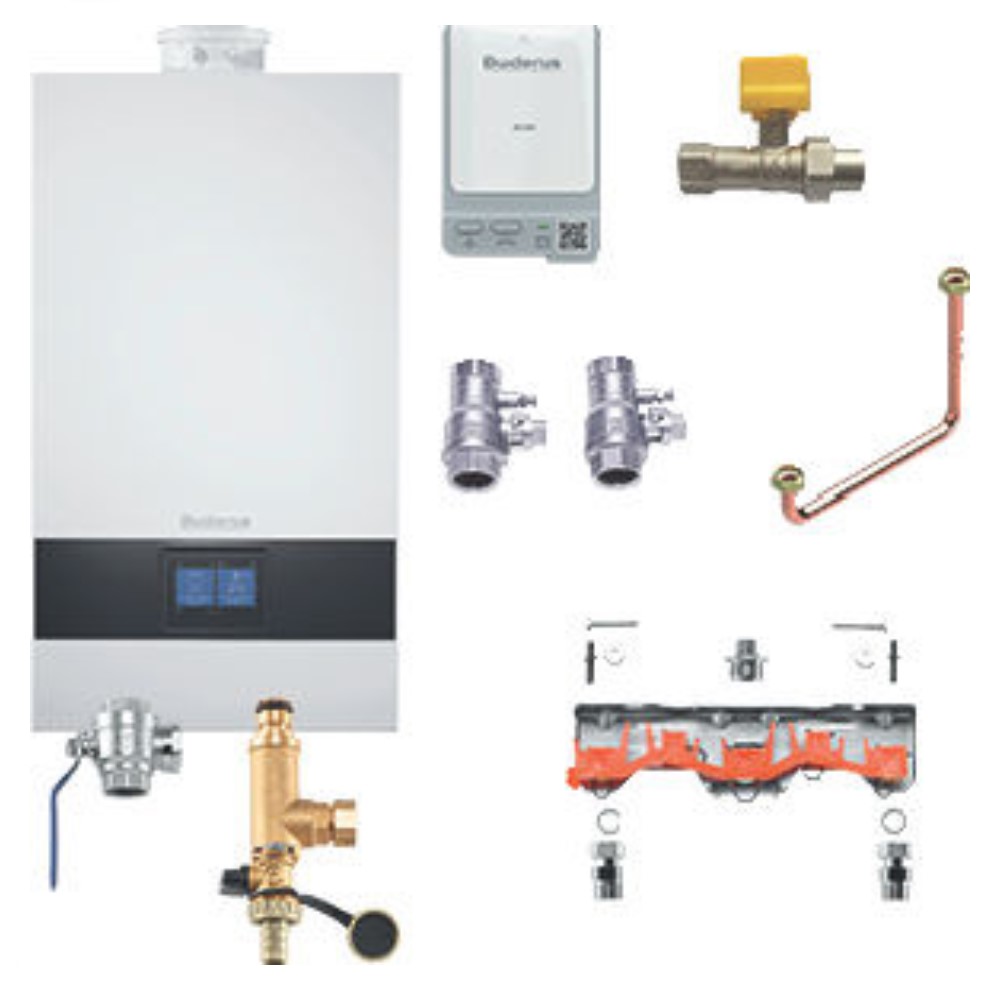

Buderus Logaplus M Wärmepumpen Hybridgerät GBH172i.2-15 H MAPL Bypass MX400
Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-15 H, MAPL, Bypass, MX400
Herstellerteilenummer: 7739624670
Lieferumfang
Buderus Logamax-plus Hybridgerät GBH172i.2-15 H
Montageanschlussplatte
Gas-Durchgangshahn mit TAS 1/2"
2 Wartungshähne Durchgangsform 3/4"
Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird
Beschreibung:
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten
Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes
Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer
Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen
Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb
möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL).
Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL).
Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt.
Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer
Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die
Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung
über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. -
Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus
Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger
Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS
plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser,
Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5
Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine
Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig
(Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte
Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der
Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit
einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer
Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit.
Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen
Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der
Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme-
pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss.
Technische Daten:
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-SpektruA+++ -> D
Wärmenennleistung: 17 kW
Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 92 %
Schalleistungspegel
in Innenräumen: 39 dB
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-SpektruA+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 94 %
-
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 2,8/18,1 kW
- bei 80/60: 2,7/16,7 kW
- bei Warmwasser: 19,3 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738101100
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182405429
ca. 1 Woche
Buderus Wärmepumpen Hybridgerät Logamax plus GBH172i.2-30 Gasbrennwertgerät
Buderus Logamax plus GBH172i.2-30 DW H Wärmepumpen-Hybridgerät
Herstellerteilenummer: 7738101102
Beschreibung:
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten
Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes
Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer
Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen
Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb
möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL).
Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL).
Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt.
Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer
Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die
Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung
über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. -
Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus
Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger
Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS
plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser,
Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5
Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine
Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig
(Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte
Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der
Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit
einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer
Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit.
Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen
Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der
Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme-
pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss.
Technische Daten:
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-SpektruA+++ -> D
Wärmenennleistung: 30 kW
Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 93 %
Schalleistungspegel
in Innenräumen: 46 dB
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-SpektruA+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 95 %
-
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 3,1/31,1 kW
- bei 80/60: 3,0/29,6 kW
- bei Warmwasser: 30,2 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738101102
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182405428
ca. 1 Woche
BOSCH Hybridsystem CSH5800iG 15 P 23 wandhängend mit Touch-Bedienfeld
BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld
Herstellerteilenummer: 7738101104
Lieferumfang:
BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld
Beschreibung:
Sole/Wasser-Wärmepumpe für die Innenaufstellung mit integriertem 180 L Edelstahl-Warmwasserspeicher. Hocheffiziente Invertersteuerung für modulierende
Betriebsweise. Besonders leise Wärmepumpe, Aufstellung auch im
Hauswirtschaftsraum möglich. Hochwertiges Design der Verkleidung mit Front aus
weißem Metallblech. - Inkl. Absperrarmatur mit Partikelfilter und
Magnetitanzeige für die Heizungsanlage - Inkl. Außentemperatur- und
Vorlauffühler - Inkl. LAN- und Funkmodul MX400 und Halter - Inkl.
Internetschnittstelle - Inkl. integrierter, hocheffizienter Heizkreispumpe mit
EEI < 0,20 - Inkl. integrierter, hocheffizienter Solepumpe mit EEI < 0,20 -
Inkl. integriertem 9 kW E-Heizstab - Mit integrierter Wärmemengen- und
Stromzählung - Passive Kühlstation für Raumkühlung optional erhältlich - Für
einfachen Transport und Einbringung Teilung von Hydraulik- und Kältemodul
innerhalb weniger Minuten möglich. Kältekreis zum vereinfachten Serviceeinsatz
auf Schlitten herausziehbar. Einfache Bedienung über EMS plus Regelsystem mit
Touchscreen BC400. - Regelungsfunktionen: - 1 ungemischter Heizkreis regelbar.
Für gemischte Heizkreise sind Zubehöre erforderlich - Warmwasserbetrieb mittels
integriertem Umschaltventil und integriertem Warm- wasserspeicher -
Funktionserweiterung über optionale Reglermodule möglich (Schwimmbad, Solar,
etc.) - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz bzw. PV-Anlage vorbe- reitet
Technische Daten:
Produkttyp: CSH5800iG 15 P 23
Farbe: Weiß
Geeignete Brennstoffart: Erdgas
H2 Ready: Ja
Max. H2-Anteil: 20 %
Kesseltyp: System
Heizkreis-Pumpentyp: YES
Max. Nennwärmeleistung (80/60 °C): 16,7 kW
Max. Nennwärmeleistung: 16,7 kW
Bei Nennwärmeleistung und Hochtemperaturbetrieb: 87,8 %
Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 %
Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98,1 %
Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 %
Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 106 %
Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 %
Max. Vorlauftemperatur: 88 °C
Wasservolumen: 2 l
Max. Warmwasser-Dauerleistung: 24,1 kW
Nennwärmebelastung Warmwasser: 24,1 kW
Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 2,7 kW
Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 24,1 kW
Anschlussart 1: 1/N/PE
Schutzklasse (EN 61140): IPX4D
Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W
elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 46 W
Min. Abgasmassestrom (80/60 °C): 0,0013 kg/s
Max. Abgasmassestrom (80/60 °C): 0,0108 kg/s
Min. Abgastemperatur (80/60 °C): 56 °C
Max. Abgastemperatur (80/60 °C): 63 °C
Min. Abgastemperatur (50/30 °C): 31 °C
Max. Abgastemperatur (50/30 °C): 45 °C
Verfügbarer Förderdruck: 122 Pa
Höhe: 780 mm
Breite: 440 mm
Tiefe: 365 mm
Nettogewicht: 46,7 kg
Gasanschluss: 3/4 Zoll
Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll
Abgasrohranschluss: 80 mm
Luftanschluss-Durchmesser: 125 mm
Energieeffizienzklasse: A
Spektrum: A+++ ->D
Nennwärmeleistung: 17
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92
Jährlicher Energieverbrauch: 34
Schallleistungspegel innen: 39
Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 5,5
Hersteller: Bosch Thermotechnik GmbH
Bestell-Nr.: 7738101104
Verpackungsabmessung: 500x400x975 mm
Gesamtgewicht inkl. Verpackung: 48,7 kg
Installation:
Für die Installation/Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden
Art.Nr.: 182422208
ca. 1 Woche
Buderus Logaplus M Wärmepumpen Hybridgerät GBH172i.2-30 H MAPL Bypass MX400
Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-30 H, MAPL, Bypass, MX400
Herstellerteilenummer: 7739624671
Lieferumfang
Buderus Logamax-plus Hybridgerät GBH172i.2-30 H
Montageanschlussplatte
Gas-Durchgangshahn mit TAS 1/2"
2 Wartungshähne Durchgangsform 3/4"
Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird
Beschreibung:
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten
Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes
Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer
Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen
Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb
möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL).
Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL).
Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt.
Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer
Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die
Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung
über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. -
Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus
Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger
Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS
plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser,
Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5
Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine
Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig
(Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte
Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der
Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit
einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer
Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit.
Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen
Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der
Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme-
pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss.
Technische Daten:
Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-SpektruA+++ -> D
Wärmenennleistung: 30 kW
Jahreszeitbedingte
Raumheizungs-Energieeffizienz: 93 %
Schalleistungspegel
in Innenräumen: 46 dB
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A
Energieeffizienzklassen-SpektruA+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 95 %
-
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 3,1/31,1 kW
- bei 80/60: 3,0/29,6 kW
- bei Warmwasser: 30,2 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738101102
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182405430
ca. 1 Woche

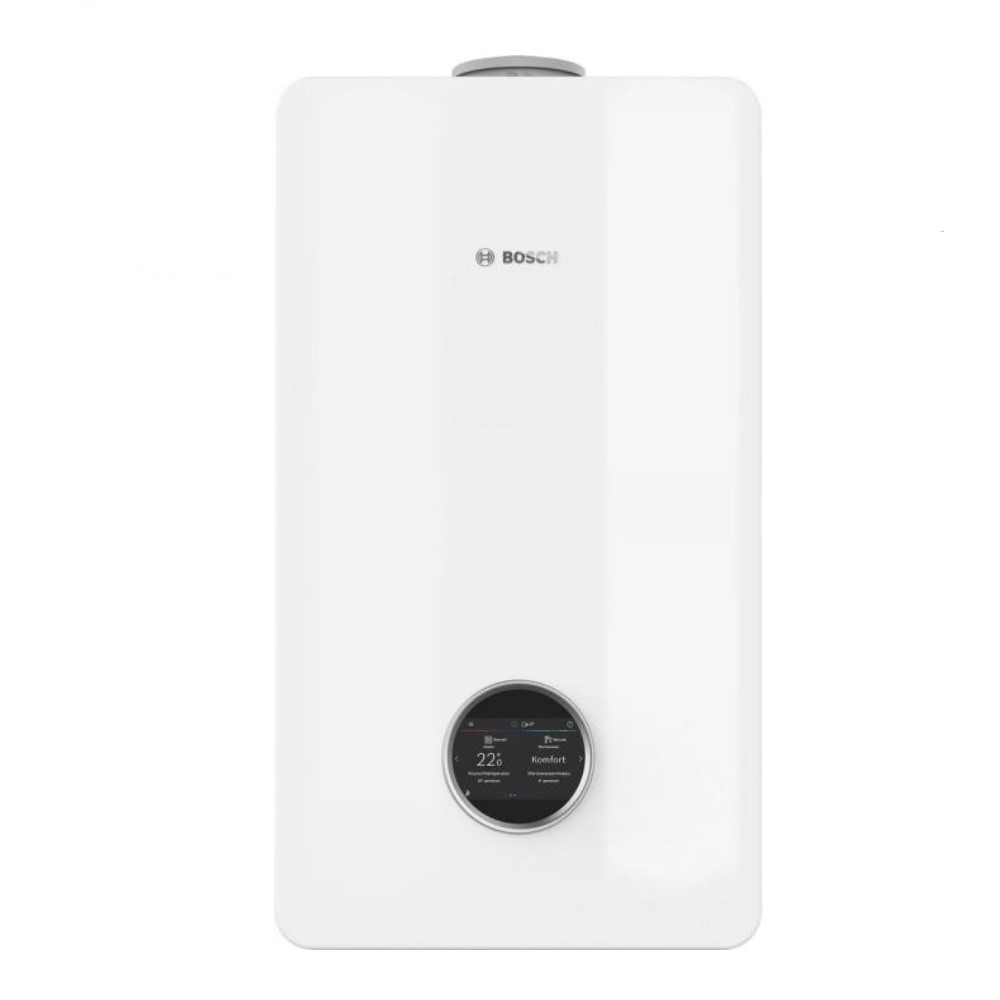

BOSCH Hybridsystem CSH5800iG 30 P 23 wandhängend mit Touch-Bedienfeld
BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld
Herstellerteilenummer: 7738101104
Lieferumfang:
BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld
Technische Daten:
Produkttyp: CSH5800iG 30 P 23
Farbe: Weiß
Geeignete Brennstoffart: Erdgas
H2 Ready: Ja
Max. H2-Anteil: 20 %
Kesseltyp: system
Heizkreis-Pumpentyp: YES
Max. Nennwärmeleistung (80/60 °C): 29,6 kW
Max. Nennwärmeleistung: 29,6 kW
Bei Nennwärmeleistung und Hochtemperaturbetrieb: 88,6 %
Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 %
Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98 %
Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 %
Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 102,5 %
Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 %
Max. Vorlauftemperatur: 88 °C
Wasservolumen: 2 l
Max. Warmwasser-Dauerleistung: 30,2 kW
Nennwärmebelastung Warmwasser: 30,2 kW
Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 3 kW
Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 30,2 kW
Anschlussart 1: 1/N/PE
Schutzklasse (EN 61140): IPX4D
Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W
elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 78 W
Min. Abgasmassestrom (80/60 °C): 0,0014 kg/s
Max. Abgasmassestrom (80/60 °C): 0,0135 kg/s
Min. Abgastemperatur (80/60 °C): 56 °C
Max. Abgastemperatur (80/60 °C): 68 °C
Min. Abgastemperatur (50/30 °C): 31 °C
Max. Abgastemperatur (50/30 °C): 49 °C
Verfügbarer Förderdruck: 230 Pa
Höhe: 780 mm
Breite: 440 mm
Tiefe: 365 mm
Nettogewicht: 46,7 kg
Gasanschluss: 3/4 Zoll
Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll
Abgasrohranschluss: 80 mm
Luftanschluss-Durchmesser: 125 mm
Energieeffizienzklasse: A
Spektrum: A+++ ->D
Nennwärmeleistung: 30
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93
Jährlicher Energieverbrauch: 62
Schallleistungspegel innen: 46
Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 9,8
Hersteller: Bosch Thermotechnik GmbH
Bestell-Nr.: 7738101106
Verpackungsabmessung: 500x400x975 mm
Gesamtgewicht inkl. Verpackung: 48,7 kg
Installation:
Für die Installation/Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden
Art.Nr.: 182422209
ca. 1 Woche
Vaillant Wärmepumpe aroTHERM plus VWL 55/6 A S2 für Hybridsystem Paket 4.3403
VA Paket 4.3403 aroTHERM plus VWL 55/6 A S2 für Hybridsystem
Herstellerteilenummer: 8000029035
Beschreibung:
Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose
Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß.
Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher
uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser.
Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten.
Technische Daten:
Modulierender EC Lüfter
- Hocheffizienz-Pumpe
- Sensorgesteuerter Kältekreislauf
- Sicherheitswärmetauscher(doppelwandig)
- Automatisches Entlüftungsventil
- Integrierter aktiver Kühlbetrieb
(dafür muss das Heizsystem bauseitig vorbereitet sein)
Heizleistung (A2W35) 2,0 kW
Leistungszahl 3,9
Heizleistung (A-7W35) 5,4 kW
Leistungszahl 2,6
Anschlüsse
- Heizungs-Vor-/Rücklauf G 5/4
Betriebsdruck max. 3 bar
maximale Temperatur
- mit Wärmepumpe 60 Grd.C
- mit Wärmepumpe+Zusatzheizung 75 Grd.C
Höhe: 965 mm
Breite: 1100 mm
Tiefe:450 mm
Gewicht 133 kg
Schallleistungspegel 60 dB(A)
Schutzart IP 25
Lufteintrittstemperatur -15/40 Grd.C
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++
(Spektrum A+++ bis D)
VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643
Lieferumfang:
1x 0010021117 Heizungswärmepumpe aroTHERM plus VWL 55/6 A S2
1x 0010031643 Wärmepumpen- Steuerungssystem VWZ AI für aroTHERM plus VWL
1x 0020184846 VR 71 Mischer- und Solarmodul
1x 0020139895 VR 32/3 Buskoppler
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 182203580
ca. 1 Woche
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logano GB212/KB195
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für GB212/KB192
Herstellerteilenummer: 7739623593 - Zur Nachrüstung eines Logano plus GB212-15 bis 30 kW, KB192i-15 bis 30 kW zu einen Wärmepumpen-Hybridsystem (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04)
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30
Verbindungsleitungs-Set EMS 1200 mm
Befestigungs-Set ODU Luft/Wasser
Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus GB212 / KB192i bis 30 kW zu einem Wärmepumpen Hybridsystem.
Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30,
GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200266
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logano KB195-15
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für KB195-15
Herstellerteilenummer: 7739623596 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-15 zu einem Wärmepumpen-Hybridsystem, (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04).
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridmanager Logamatic HM200.2
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30
Verbindungsleitungs-Set EMS 1200 mm
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HF-Set HYC25:
Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30,
GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200185
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A Logamax GBH192i.2/GBH172iT
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HB-SetHYC25,MAG18l,für GBH172/192i2
Herstellerteilenummer: 7739623590 - Ergänzungs-Set zur Nachrüstung eines Logamax plus GBH192i.2/GBH172iT bis 35 kW zu einen Wärmepumpen-Hybridsystem
Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridbox HB-Set HYC25
Verbindungsleitungs-Set EMS 1200 mm
Hybridmanager HM200
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HB-Set HYC25 zur Einbindung
eines Logamax plus GBH172iT ab Bj. 07/22 in ein Wärmepumpen-Hybridsystem.
Die Hybrid-Hydraulikbox HB-SetHYC25 als zentrale hydraulische Komponente ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellenWärmeerzeuger über einen Puffer.Die Hybrid-Hydraulikbox HB-SetHYC25 ist werkseitig verdrahtet und besteht aus:
- Umwälzpumpe mit LIN-Bus - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182201768
ca. 1-2 Wochen
Buderus Logaplus Ergänzungspaket Hybrid WLW-5 MB A H für Logamax plus GB192i.2
Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HW-SetHYC25,MAG18l für GB192
Herstellerteilenummer: 7739623599 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GB192i.2 bis
35 kW zu einem Wärmepumpen-Hybridsystem

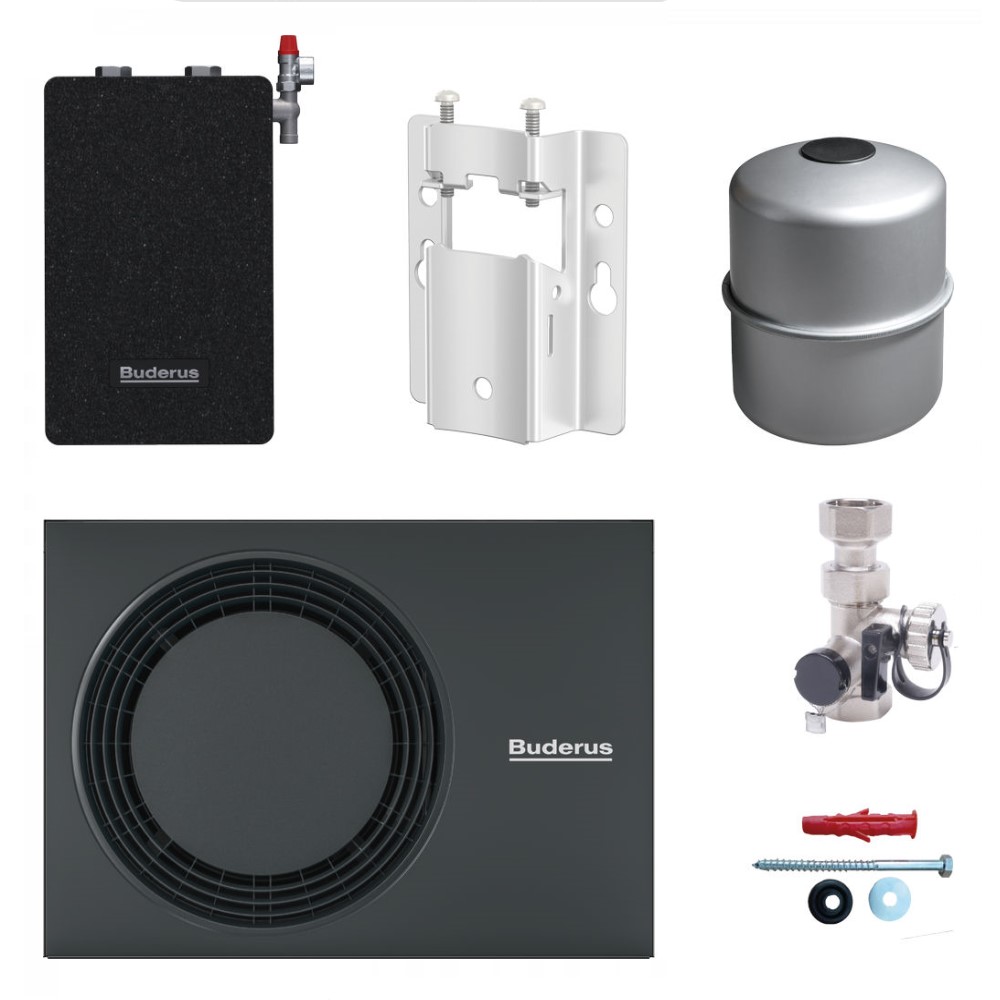

Lieferumfang:
Außeneinheit WLW-5 MB A H
Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2
Verbindungsleitungs-Set EMS 1200 mm
Logafix Ausdehnungsgefäß BU-H 18 l
Buderus Logafix Kappenventil MS 3/4
Flamco Flexcon Aufhängezarge Typ MB 3
Befestigungs-Set ODU Luft/Wasser
Beschreibung Hybridgruppe HW-Set HYC25:
Hybridgruppe HW-Set HYC25 zum Anschluss
an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale
hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr-
gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen
Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene
Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni-
schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul
HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS
isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne
Außeneinheit WLW-5 MB A H:
Invertergeregelter Verdichter- und Gebläsebetrieb
Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem
Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
Kältekreis mit Doppelrollkolben-Verdichter und elektronischem
Expansionsventil
Umweltfreundliches und natürliches Kältemittel R290 (Propan)
Integrierte Kondensatwannenheizung
Tragehilfe im Lieferumfang
Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit
Schnelle und einfache Installation
SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein
intelligentes Stromnetz/eine PV-Anlage vorbereitet
Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im
Tagbetrieb + Tonalität: 53+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22
kW bei A-7/W35) +
Tonalität: 46+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32
kW bei A-7/W35) +
Tonalität: 41,6+0 dB(A)
- Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1320 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Wasserseitiger Anschluss Heizung: G 1" AG
Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Nein
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: Nicht hermetisch geschlossen
Art.Nr.: 182200464
ca. 1-2 Wochen
