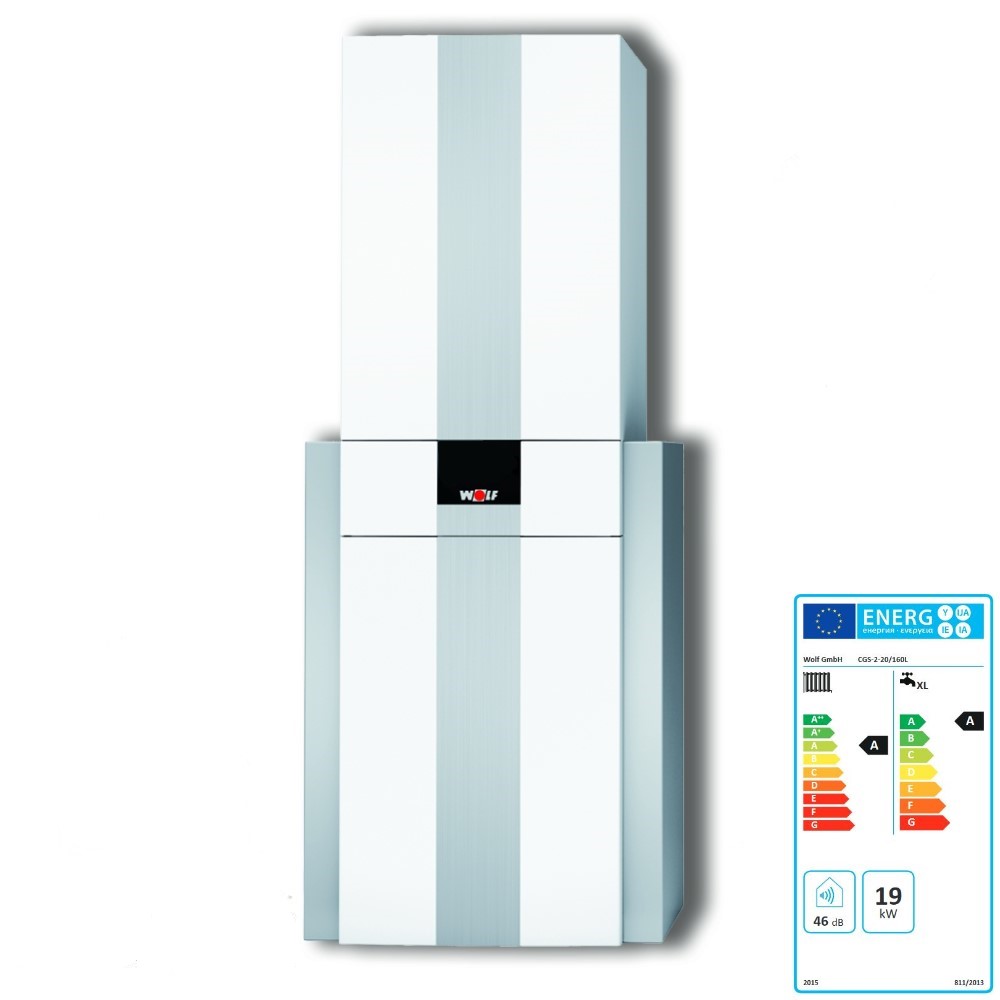

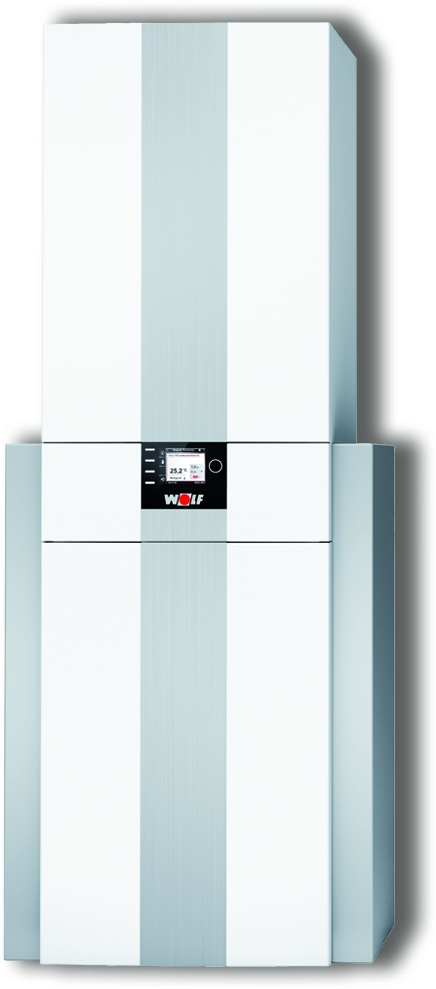

Wolf ComfortLine Gasbrennwert-Zentrale CGS-2-20/160L Schichtenspeicher 18,9 kW

Wolf Gasbrennwert-Zentrale ComfortLine CGS-2-20/160L,mit Schichtenspeicher 3,8-18,9 kW

Herstellerteilenummer: 8615015

Beschreibung Gasbrennwerttherme WOLF CGW:

Wolf Gas-Brennwertzentrale CGS-2 bestehend aus Gasbrennwerttherme für den Betrieb mit Erdgas E, LL oder Flüssiggas mit Edelstahl-Warmwasser-Wärmetauscher und Schichtenspeicher in Modulbauweise. Werkseitig für Erdgas E, LL eingestellt, umstellbar auf Flüssiggas. Geprüft nach EG-Richtlinien und DIN EN 483 für Heizungsanlagen nach DIN EN 12828 mit Vorlauftemperaturen bis 90° C und 3 bar zulässigem Betriebsdruck, geeignet für gleitend abgesenkten Betrieb bis auf Raumtemperatur. Leistung modulierend geregelt, gasadaptive, selbst kalibrierende Verbrennungsregelung mit Vormischbrenner für extrem niedrige Schadstoffemissionen und sich ändernde Gasbeschaffenheit, geschlossene Brennkammer für raumluftabhängigen und -unabhängigen Betrieb. Drehzahlgeregelter Ventilator. Verkleidung weiß RAL 9016 pulverbeschichtet. Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung. Bedingungen des Umweltzeichens „Blauer Engel“ nach RAL UZ61 bei Betrieb mit Erdgas. Niedrige CO und NOx-Emissionen. Stufenlos modulierende Wärmeleistung ab 1,8 kW. Geringste Stromaufnahme im Standbybetrieb von 3W. Modulierende Hocheffizienzpumpe (EEI< 0,23) zur automatischen Anpassung des Volumenstroms. Zur Wartung ist der Heizwasser-Wärmetauscher unter Anlagendruck ausschwenkbar ohne Heizwasser abzulassen. Einfache Wartung durch beschichteten Heizwasserwärmetauscher Wolf „ALUPro“. Schnelle Montage, einfache Bedienung und Wartung mit bequemen Zugang zu allen Bauteilen. Leichte Abgasmessung von außen ohne Öffnen des Gerätes. Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil. Durch integrierte Abgas-Rückströmsicherung geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635. Warnmeldung bei niedrigen Wasserdruck durch elektronischen Heizwasserdrucksensor. Integriertes 3-Wege-Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb. Regelung mit Gasfeuerungsautomat, elektronischer Zündung und Ionisations-Flammenüberwachung, 10l Ausdehnungsgefäß, Einhängewinkel, Druckmanometer für den Heizkreis, Elektronischer Drucksensor, Integr. Anschlussstück der Luft-/Abgasführung mit konzentrischem Anschluss 60/100 mm mit Messöffnungen. Schichtenspeicher aus Stahl, emailliert. Das „Turbostop-System“ bewirkt im Schichtenspeicher eine komfortable Warmwasserbereitung, die einen Rohrwendel-Speicherwassererwärmer mit 120, 160 bzw. 200 Ltr. übertrifft. Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt). Hohe Leistungskennzahl NL = 1,3 bis 2,5 bei Aufheizung von 10° C auf 60° C. Geringste Wärmeverluste durch hocheffiziente Dämmtechnik in 24 Stunden nur 1,0 kWh Energieaufwand. Kompakter Aufbau als Brennwertgerät mit Schichtenspeicher. Zur Installation leicht in zwei Module mit 35 kg und 49 kg trennbar. Vorbereitet für den Einbau des LAN/WLAN-Moduls ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet. Für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich.

Technische Daten:

• Energieeffizienzklasse: Raumheizung A, Warmwasserbereitung A
• Wärmetauscher beschichtet
• Nennwärmeleistung (Heiz-/Warmwasserbetr.)
  bei 80/60°C: 3,8 - 18,9kW
  bei 50/30°C: 4,4 - 20,4kW
• Nennbelastung: 19,6/23,0kW
• kl. Wärmebelastung (mod.) 3,9/6,9kW
• Abgastemperatur (Qmax/Qmin)
  bei 80/60°C: 70/50°C
  bei 50/30°C: 30/25°C
• Normnutzungsgrad (HI/Hs)
  bei 40/30°C: 110/99%
  bei 75/60°C: 107/96%
• Vorlauftemperatur max.: 90°C
• Gesamtüberdruck max.: Heizkreis: 3,0bar, Warmwasser: 10bar
• Ausdehnungsgefäß Inhalt: 10L
• Heizwasserwärmetauscherinhalt: 1,3L
• Restförderhöhe für Hocheffizienzpumpe EEI<= 0.23:
  600L/h Förderm.(14kW b.Dt=20k):550mbar
  860L/h Förderm.(20kW b.Dt=20k):430mbar
• Schichtenspeicher:
  Nenninhalt: 90Ltr.
  Aquivalenter Nenninhalt: 160L
  Spez. Wasserdurchfluss \"D\" bei DT-30k 23,2L/min.
  Warmwasserdauerleistung 560l/h(23,1kW)
  Leistungskennzahl nach DIN4708 2,1 NL
  Warmwasserausgangsleistung 199 L/10min
  Bereitsschaftsenergieaufwand nach DIN EN 12897: 1,0kWh/24h
• Korrisionsschutz: Warmwasserwärmetauscher/Speicherbehälter: Edelstahl/Doppelschicht-Emaillierung nach DIN 4153
• Elektrische Leistungsaufnahme: Standby: 3 W, maximal: 17-51/110W
• Schutzart: IXP4D
• Anschlüsse: ¾\"
• Gasanschluss: ½\"
• Abgasrohrdurchmesser: DN60/100

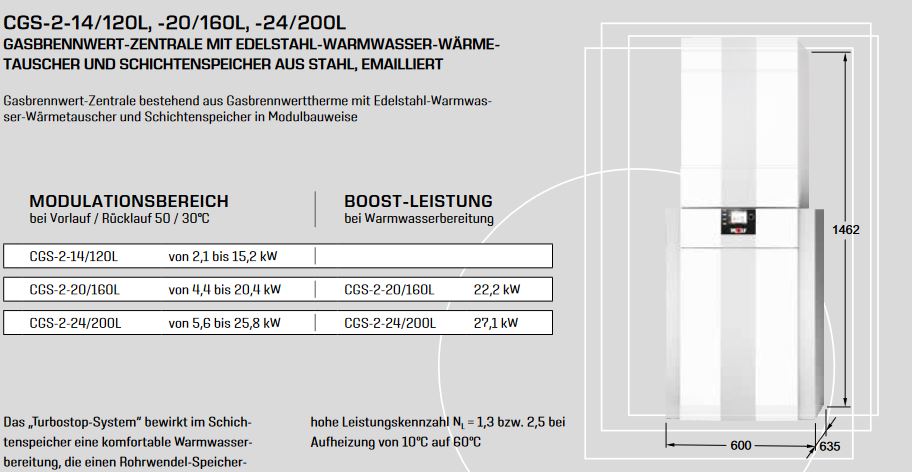

• Abmessungen (BxHxT): 600x1462x635mm
• Transportgewicht (Leer): 84 (35+49kg)
• Elektroanschluss: 230V/50Hz
• CE-Identnummer: CE-0085 Co0098
• Fabrikat: WOLF GmbH
• Artikel-Nummer: 8615015

Lieferumfang:

• Wolf Gasbrennwert-Zentrale ComfortLine CGS-2-20/160L,mit Schichtenspeicher 3,8-18,9 kW
• Montage- und Bedienungsanleitung

Installation:

• Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
