Watercryst BIOCAT KS 4000 Kalkschutzanlage Katalysator Technologie 12000207

BIOCAT KS 4000 Kalkschutzanlage Tagesverbrauch bis 750 l

Herstellerteilenummer: 12000207

Beschreibung:

Die BIOCAT KS 4000 wird montagefertig geliefert. Ein GLT-Ausgang ist bereits vorhanden. Die Kalkschutzanlage ist geeignet für den Kalkschutz von Ein- bzw. Zweifamilienhäusern. Die Einbau- und Bedienungsanleitung sowie die technischen Daten sind bei der Auswahl des Produktes und beim Einbau und Betrieb unbedingt zu beachten. DVGW Baumusterprüfzertifikat: DW-9191BR0341 ÖVGW Qualitätsmarke Wasser: W 1.861 Die ÖVGW Qualitätsmarke Wasser sowie das DVGW Baumusterzertifikat bestätigen die technische und hygienische Eignung der Bauteile und Materialien zum Einsatz in Trinkwasserinstallationen gemäß Trinkwasserverordnung und den diesbezüglichen aktuellen Normen und Regelwerken. Das Zertifikat bezieht sich darüber hinaus ausschließlich auf die Funktion und Verwendung des BIOCAT Gerätes zur Verminderung der Steinbildung und Kalkablagerungen in Trinkwasserinstallationen und Trinkwassererwärmungsanlagen.

Funktionsprinzip:

In der Kartusche (1) befindet sich eine lose Schüttung aus dem wirksamen, feinkörnigen, polymeren Katalysatorgranulat (2), darüber das spezifisch leichtere Filtergranulat (3) aus Polypropylen sowie Filterelemente (4,5) im Zu- und Ablauf aus lebensmittelechten und temperaturbeständigen Kunststoffen, die das Katalysatorgranulat (2) in der Kartusche (1) zurückhalten. Das Katalysatorgranulat (2) wird vom zu behandelnden Wasser durchströmt und verwirbelt (A). An der Oberfläche dieses Katalysators werden auf natürliche Weise, durch Nachahmung natürlicher Vorgänge der Biomineralisation, kleinste Kalkkristalle aus den im Wasser gelösten Härtebildnern erzeugt. Diese kleinsten Kalkkristalle werden vom zu behandelnden Wasser von der Oberfläche des Katalysators abgelöst und verteilen sich durch Wasserentnahme im gesamten Installationssystem (B). Dadurch baut sich ein schützendes Depot an kleinsten Kalkkristallen auf, die im gesamten Warmwassersystem wirken (Depot-Effekt)

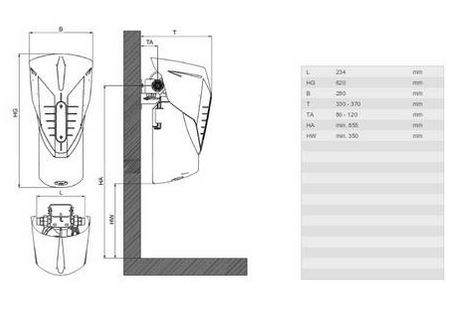

Technische Daten:

• Maximalanzahl Wohneinheiten 3 WE
• Maximalanzahl Personen: 8
• Dauerdurchfluss QD 75 l / h
• maximaler Tagesverbrauch 750 l / Tag
• maximaler Jahresverbrauch 260 m3 / Jahr
• Elektrischer Anschluss 230 V, 50 Hz
• Netzanschluss Elektrische Schutzklasse I I
• Schutzart IP 20
• Netzstecker-Typ CEE 7/7 (Typ E/F)
• Anschlussdimension DN25 (1" AG)
• Anschlussdimension Rückspülleitung DN15 (1/2" AG)
• Volumenstrom Rückspülung (bei 4 bar) 6 l / min
• Rückspülmenge pro thermischer Desinfektion 16 l (bei 4 bar)
• empfohlene Dimensionierung Abfluss DN 50
• Nenndurchfluss QN 3000 l / h
• Druckdifferenz ∆p bei QN 0,53 bar
• Betriebsdruck 2-8 bar
• Wassertemperatur Zulauf max. 25°C

Einbaubedingungen:

Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. Der Aufstellort muss frostsicher sein und den Schutz der Anlage vor Chemikalien, Farbstoffen, Lösungsmitteln und Dämpfen gewährleisten. Vor den Anlagen muss grundsätzlich ein Trinkwasserfilter und ggf. Druckminderer (z. B. pureliQ:KD) installiert sein. Für den elektrischen Anschluss ist im Bereich bis ca. 1,2 m eine SchukoSteckdose erforderlich. Zur Ableitung des Regenerierwassers muss ein Kanalanschluss vorhanden sein. Wird das Spülwasser in eine Hebeanlage eingeleitet, ist darauf zu achten, dass diese salzwasserbeständig ist. Im Aufstellraum muss ein Bodenablauf vorhanden sein. Ist dies nicht der Fall, muss ein entsprechendes Sicherheitssystem (z. B. protectliQ) installiert werden. Nach der Anlage muss unweit eine Kaltwasserentnahmestelle vorhanden sein. Dient das enthärtete Wasser für den menschlichen Gebrauch im Sinne der Trinkwasserverordnung, so darf die Umgebungstemperatur nicht über 25 °C steigen. Für ausschließlich technische Anwendungen darf die Umgebungstemperatur 40 °C nicht übersteigen.

Lieferumfang:

• BIOCAT KS 4000
