Viessmann Vitovent 100-D Set touch dezentrale Wohnraumlüftung Wärmerückgewinnung
Art.Nr.: |
136335211
|
Herst.Nr.: |
Z014868 + ZK02707 + ZK02709 + ZK02711 + 7690890
|
EAN: | 4059584218581 |
Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
1.267,22 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Viessmann Vitovent 100-D Set - Dezentrales Wohnungslüftungsgerät mit Wärmerückgewinnung / Luftvolumenstrom bis 45 m³/h
Herstellerteilenummer: Z014868 + ZK02707 + ZK02709 + ZK02711 + 7690890
Beschreibung:
Das Wohnungslüftungsgerät Vitovent 100-D eignet sich besonders für die Be-
und Entlüftung von Räumen wie Wohn-, Schlaf- und Kinderzimmern.
Der durchgehende Betrieb des Lüftungssystems gewährleistet in den Wohnräumen
einen konstanten Abtransport von der im Alltag anfallenden Luftfeuchtigkeit.
Die integrierte Wärme- und Feuchterückgewinnung sorgt dabei für eine
Heizkosteneinsparung. Mit der Wärme der abtransportierten Luft wird die
zugeführte Luft vorgewärmt. Außerdem fällt an der Außenfassade nur wenig
Kondensat an.
Die energetische Sanierung von Bestandsgebäuden wird von der
Wohnungswirtschaft aufgrund der kontinuierlich steigenden Energiekosten
stetig vorangetrieben. Der alte Bestand wird umfassend modernisiert.
Allerdings bringt die Sanierung mit sich, dass auch ältere Wohnungen so
luftdicht sind, dass kein ausreichender Frischluftaustausch mehr
stattfindet. Die Folge ist eine hohe Luftfeuchtigkeit in den Räumen, die
gerade in fassadengedämmten Häusern zu Schimmelbildung führen kann..
Vorteile des Vitovent 100-D:
- Energiekosteneinsparung durch Wärmerückgewinnung
- zuverlässiger Feuchteschutz ohne regelmäßig das Fenster zu öffnen
- einfache Bedienung über Touch oder LED Bedieneinheit
- Individuelle Steuerung des Luftwechsels in Lüftungszonen
- Durchlüftungsmodus für die Kühlung in der Sommernacht
- Standard Kernbohrung Durchmesser:162 mm
- Installation in 2 Schritten mit Rohbau- und Fertigstellungsset
- Stern und ringförmige Verkabelung
- verdrehsichere Anschlüsse

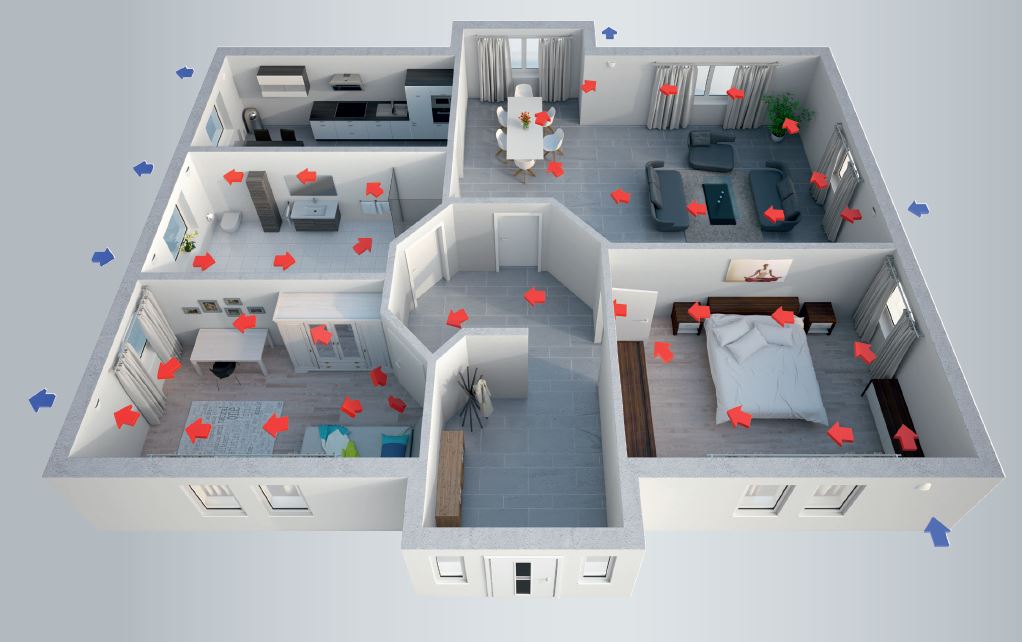

Funktionsprinzip:
- ein Gerät bläst frische Luft ein, ein weiteres saugt die verbrauchte Luft ab
- die verbrauchte warme Luft wird abtransportiert und erwärmt dabei den Wärmespeicher
- die kalte Außenluft wird durch den vorher erwärmten Speicher aufgeheizt
- nach 70 Sekunden wird die Arbeitsrichtung beider Geräte umgekehrt
- die intelligent geformten Ein- und Ausblasöffnungen verringern die Luftgeräusche
- in kühlen Sommernächten kann die Wärmerückgewinnung der Geräte deaktiviert werden
- gezielt strömt kühle Nachtluft in das Gebäude ( Durchlüften )
- Hinweis: Für den fortlaufenden Prozess im Richtungswechsel sind mindestens 2 Geräte im Verbund erforderlich. In Verbindung mit Bedien- und Netzteil.
Produktmerkmale:
- 2 bis 6 Ventilatoren und eine Bedieneinheit bilden eine Lüftergruppe
- Volumenstrom bis 45 m³/h
- Betrieb mit Richtungswechsel

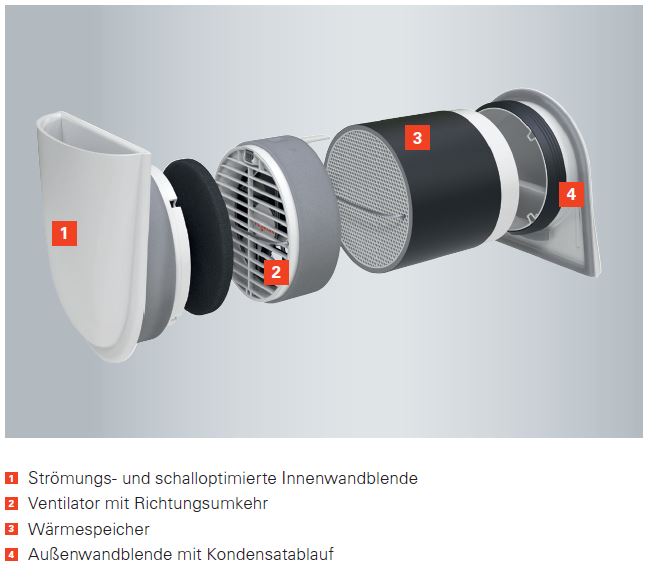

- gleichzeitige Wärme- und Feuchterückgewinnung über integrierten Keramikspeicher
- Werkzeuglose Wartung vom Wohnraum aus
- einfache Installation mit 162 mm Kernbohrung
- unabhängige Regelung der Lüftergruppen über zentrale zentrale Steuerung mit Touch-Display
- Geräusch- und strömungsoptimierte Innen/Außenblende
- Einsatz als hybrides System - Wärmerückgewinnung mit Vitovent 100-D in Zulufträumen und Kombination mit Abluftventilatoren ( optional erhältlich ) in den restlichen Räumen
- gemischte Ausstattung mit Vitovent 100-D und Vitovent 200-D für durchgängige Wärmerückgewinnung und bedarfsgerechten Einsatz
Technische Daten:
Wärmebereitstellungsbedarf: | bis 91% |
Volumenstrom: | Stufe 1: 18 m³/h |
Stufe 2: 28 m³/h Stufe 3: 38 m³/h Stufe 4: 46 m³/h |
|
Energieeffizienzklasse: | A |
Spektrum: | A+ - G |
Schutzart: | IP42 |
Spannung Netz: | 230 Volt |
Spezifische Eingangsleistung: | ab 0,075 W/ (m³/h) |

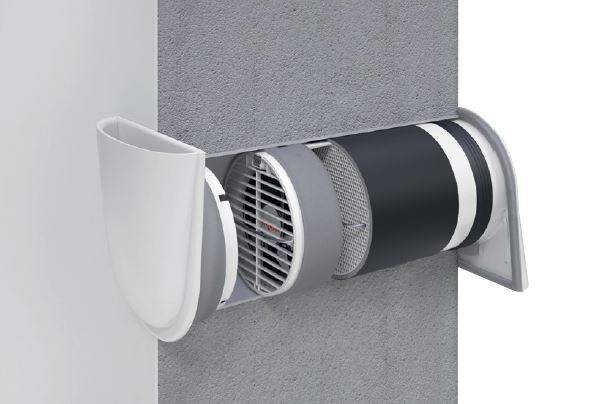

Kernbohrungsdurchmesser: | 162 mm |
Mindestwandstärke: | 320 mm ( optimal ab 350 mm ) |
Abmessungen Innen- / Außenblende: | 200 x 200x 45 mm ( BxHxT ) |

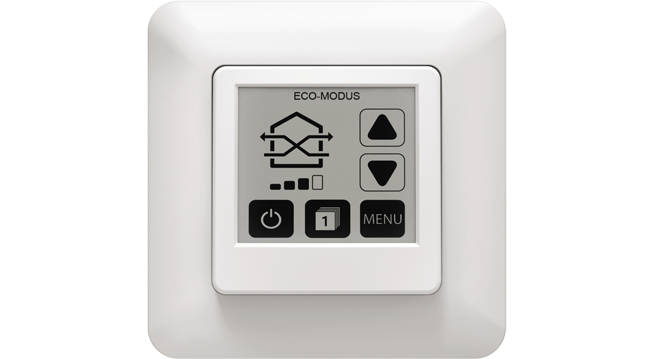

Beschreibung Bedienteil touch:
Zentrale Bedieneinheit mit Touch-Display für bis zu 6 dezentrale Lüftungsgeräte Vitovent 100-D (Typ H00E A45) bzw. 3 Lüftergruppen. Ermöglicht eine individuelle Konfiguration für jeden Raum, oder für die gesamte Wohnung.
Nachfolgende Betriebsarten können eingestellt werden:
- Eco-Modus (Standardbetrieb) mit Wärmerückgewinnung
- Stoßlüften-Modus bei kurzzeitig erhöhter Luftfeuchtigkeit
- Schlaf-Modus mit kurzzeitig abgeschaltetem Lüfter
- Durchlüften-Modus zum Kühlen der Räume in der Nacht
- Urlaubs-Modus mit niedrigstem Stromverbrauch
- Notwendige Filterwechsel werden ebenfalls auf dem Display angezeigt.
- Betriebsspannung DC: 12 V
- Leistungsaufnahme: 2 W
- Steuerausgang: RS 485 AB
- Schutzart: IP30
- Abmessungen (ohne Rahmen): 50 x 50 x 46 mm
- Farbe: weiß
Lieferumfang:
- Viessmann Vitovent 100-D H00E A45
- Wandhülse rund mit Außenblende
- Bedienelement toch mit Wandrahmen

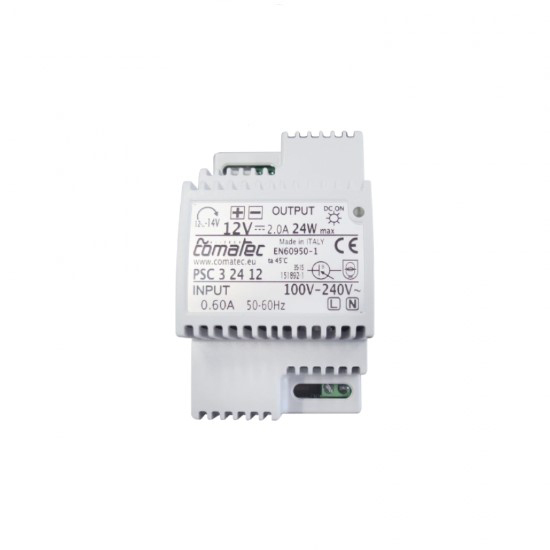

- Netzteil Unterputz
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
