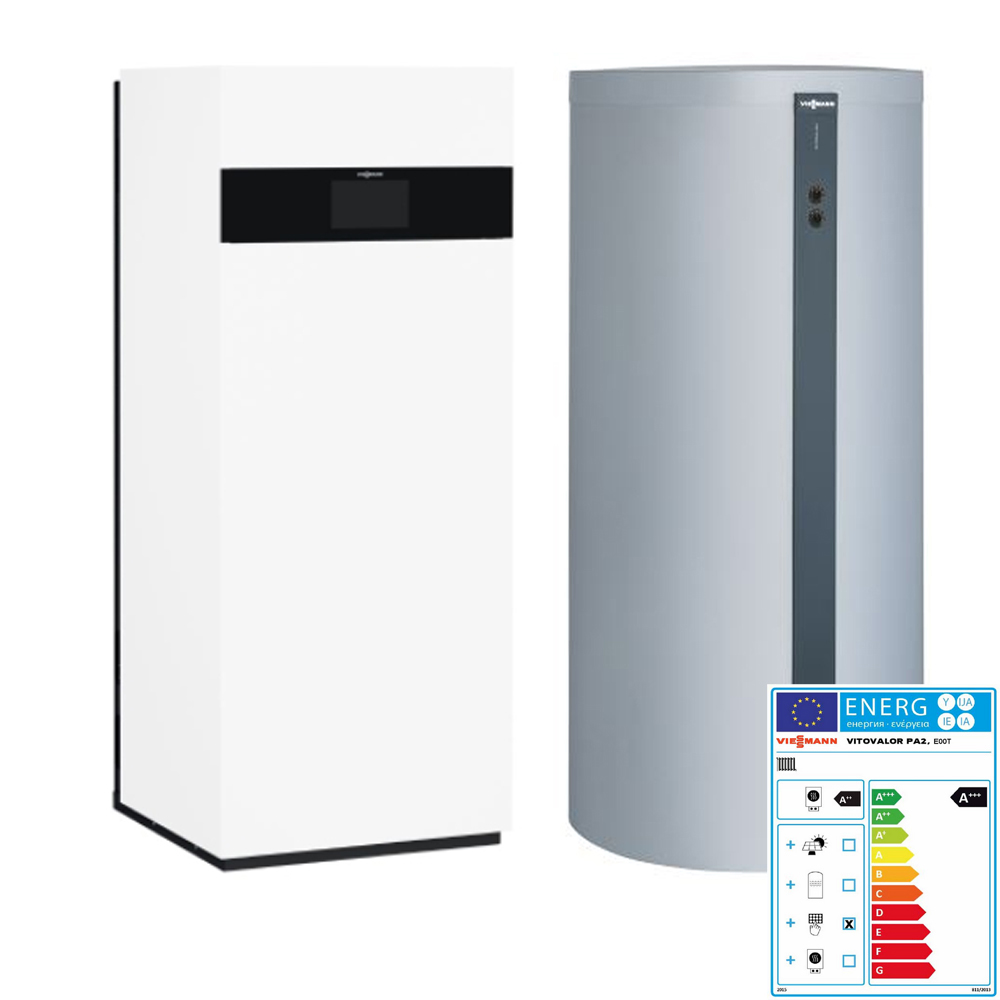

Viessmann Paket Vitovalor PA2 Brennstoffzelle Mikro KWK Pufferspeicher 750 Liter

Viessmann Paket Vitovalor PA2 Mikro-KWK auf Brennstoffzellen-Basis - Leistung: 750 Wel, 1,1 kWth

Artikelnummer: PA20003 + Inbetriebnahme + Basis-Servicepaket

Beschreibung:

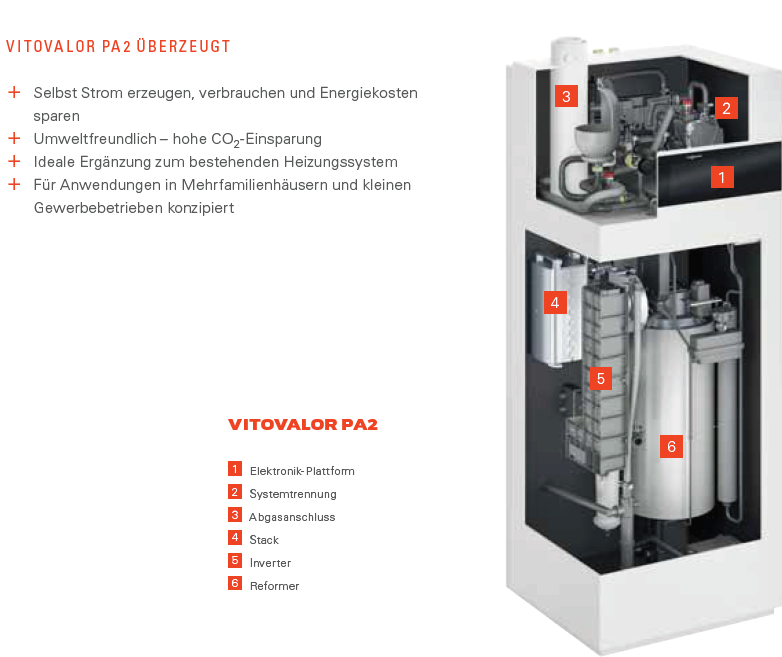

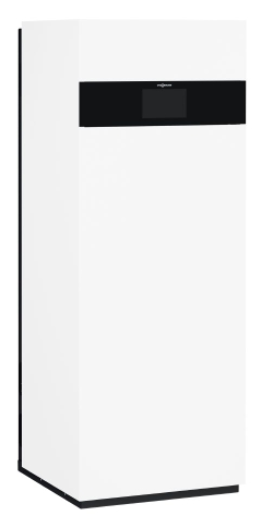

Der eigene Stromerzeuger – ideale Ergänzung zur Heizung: Vitovalor PA2 Bewährte Brennstoffzellentechnik zur Stromerzeugung im Ein- und Mehrfamilienhaus

Hoher Autarkiegrad Die Brennstoffzelle Vitovalor PA2 ist die ideale Ergänzung für eine bestehende Heizungsanlage. Mit dem bewährten Gerät erzeugt der Anwender seinen eigenen Strom. Durch den eigenen Verbrauch erzielt der Betreiber einen hohen Autarkiegrad. Er wird weitgehend unabhängig vom öffentlichen Stromnetz und damit auch von steigenden Stromkosten. Auch für Mehrfamilienhäuser und kleine Gewerbebetriebe geeignet Bei einem jährlichen Strombedarf bis zu 6000 kWh liefert Vitovalor PA2 genügend Leistung. Die im Tagesverlauf maximal produzierte elektrische Energie von bis zu 18 kWh deckt zu einem Großteil den Grundbedarf ab und eignet sich auch für Mehrfamilienhäuser und kleine Gewerbebetriebe zur Versorgung mit Strom.

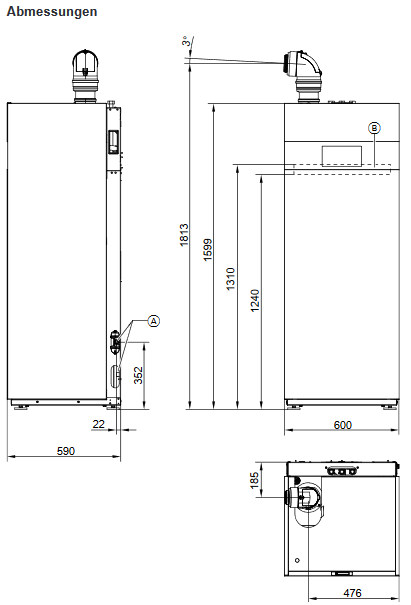

Wärme aus dem laufenden Betrieb nutzen Beim Betrieb der Brennstoffzelle fällt Wärme an, die für den Heizbetrieb effizient genutzt werden kann. Dafür empfiehlt sich die Installation eines Heizwasser-Pufferspeichers Vitocell 100-E, der in Varianten bis zu einem Fassungsvermögen von 950 Litern erhältlich ist. Geringe Bauhöhe und flexible Anschlussmöglichkeiten Mit einer Bauhöhe von nur 1600 Millimetern ist die Aufstellung der Brennstoffzelle auch in niedrigen Souterrainräumen möglich. Sofern im Haus bereits ein Vitodens 200-W mit einer Heizleistung bis 26 kW vorhanden ist, benötigt Vitovalor PA2 kein eigenes Abgassystem. Ab Baujahr 2011 können Vitodens 200-W und Vitovalor in einer Abgaskaskade betrieben werden.

Höchster Bedienkomfort mit modernem 7-Zoll-Farb-Touch-Display Das großzügige 7-Zoll-Farb-Touch-Display ermöglicht höchsten Bedienkomfort. Im Energie-Cockpit kann der Anwender den laufenden Stromertrag sowie den Verbrauch von Strom und Gas verfolgen. Selbstlernender Energiemanager Den optimalen Betrieb regelt der integrierte Energiemanager. Die lernfähige Elektronik reagiert auf die persönlichen Bedürfnisse im Haushalt oder Betrieb. Das heißt: Er schaltet die Brennstoffzelle erst dann ein, wenn ausreichend lange Laufzeiten und damit eine entsprechende Stromproduktion und Eigenstromnutzung zu erwarten sind.

Zuverlässig und langlebig Wie bei allen Innovationen von Viessmann haben Zuverlässigkeit und Langlebigkeit auch beim Vitovalor PA2 oberste Priorität. Die Lebensdauer des von Panasonic entwickelten Brennstoffzellenstacks ist auf mindestens zehn Jahre ausgelegt. Das entspricht rund 80 000 Betriebsstunden. Nur alle fünf Jahre ist eine Wartung des Moduls fällig. Dafür sind auf das Gerät abgestimmte Servicepakete erhältlich, die einen Betrieb von bis zu 20 Jahren ermöglichen.

Produktmerkmale:

• Elektrische Leistung: 0,75 kW
• Thermische Leistung: 1,1 kW
• Integrierte Strom-, Gas- und Wärmemengenermittlung (zur Abrechnung der staatlichen Stromförderung und der Energiesteuer-Rückerstattung)
• Energie-Cockpit mit Anzeige von Stromproduktion und -verbrauch
• Einfache Kombination mit Heizwasser-Pufferspeichern (Vitocell 100-E, Vitocell 140-E, Kombispeicher Vitocell 340-M)
• Geringe Wartungs- und Teilekosten durch lange Wartungsintervalle (5 Jahre)
• Servicepaket über zehn Jahre sichert zuverlässigen Betrieb
• Hohe Förderung von bis zu 11 100 Euro (KWK-Gesetz: 1800 Euro plus KfW-Programm 433: 9300 Euro)

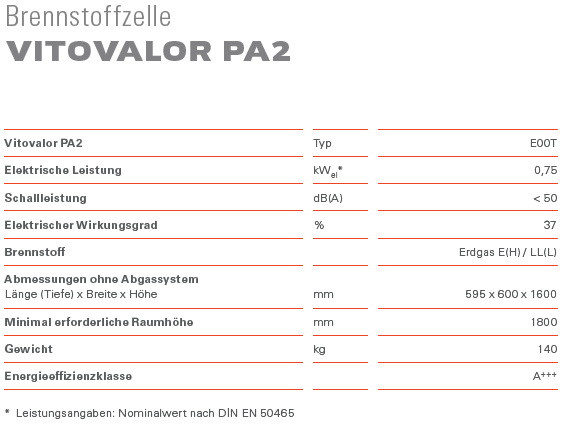

Technische Daten:

• siehe Datenblatt

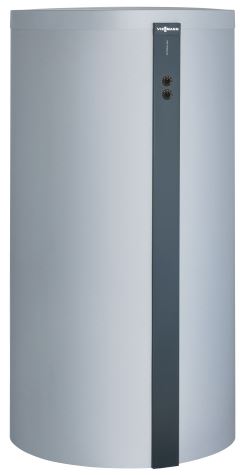

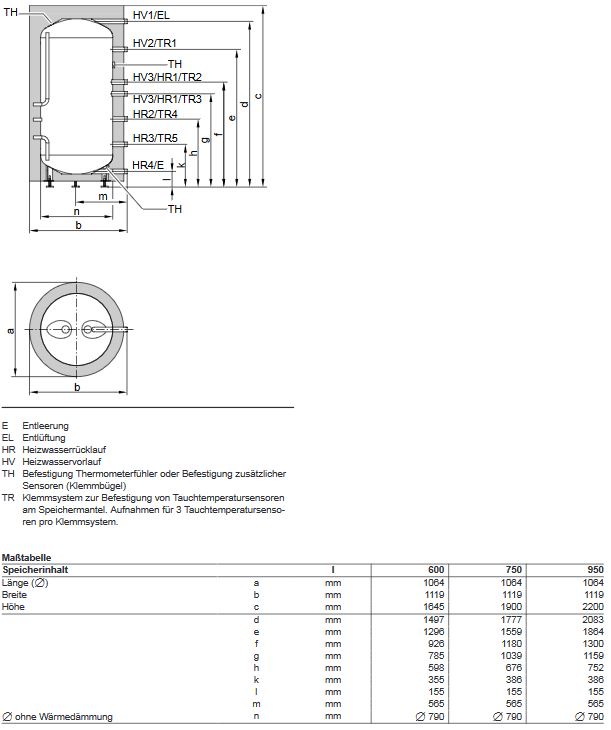

Beschreibung Heizwasser-Pufferspeicher VITOCELL 100-E Typ SVPB 750 Liter

Vitocell 100-E, vitosilber   Zur Heizwasserspeicherung in Verbindung mit Solar-Systemen, Wärmepumpen und Festbrennstoffkesseln. Mit abnehmbarer Wärmedämmung und Klemmsystemen zur Befestigung von Tauchtemperatursensoren am Speichermantel.

• Für Anlagen mit: Heizwasser-Vorlauftemperatur bis 110 °C
• Heizseitigem Betriebsdruck bis 3 bar (0,3 MPa )
• Länge: 1064 mm ( Einbringmaß: 790 mm )
• Breite: 1119 mm
• Höhe: 1900 mm
• Gewicht: 132 kg

Inbetriebnahme der Vitovalor PA2: ( Voraussetzungen für die Inbetriebnahme* )

• Die Anlage muss in Deutschland liegen, mit PKW ohne Erschwernis zu erreichen und der Zugang zu den in Betrieb zu nehmenden Komponenten sicher gestellt sein.
• Die Terminabsprache muss mindestens 5 Werktage vorher mit Viessmann abgestimmt werden.
• Die Anlage muss nach einem Viessmann Standard-Schema gemäß Planungsunterlage "Anlagenbeispiele" fertig montiert und betriebsbereit sein.
• Das Gas-Brennwertmodul wurde bereits vorab in Betrieb genommen.
• Die elektrische Verdrahtung muss nach gültigen VDE-Richtlinien ausgeführt sein.
• Die Anlage muss gespült und mit Wasser nach VDI2035 befüllt und entlüftet sein.
• Die Heizflächen müssen bereits in Betrieb sein, damit die erzeugte Wärme abgeführt werden kann
• Anlagenaufbau prüfen: Prüfung Montage, Hydraulik und Brennstoffversorgung n Prüfung der Wasserqualität hinsichtlich Härte, pH-Wert und Leitfähigkeit
• Elektrische Installation prüfen n Prüfung Verdrahtung, Absicherung und Platzierung der Sensoren
• Inbetriebnahme und Probelauf n Anpassung regelungstechnische Einstellungen auf die Anlagenhydraulikn Prüfung/Einstellung Aktoren und Sensoren n Prüfung/Anpassung verbrennungstechnische Einstellungn Probelauf und Kontrolle der Anlagenfunktionen einschl. der Sicherheitseinrichtungen
• Einweisung Anlagenbetreiber*1n Einweisung in die Regelungsbedienung bezüglich Schaltzeiten, Raumsollwerte, Betriebsarten, Störabfrage und App-Bedienung (falls vorhanden)n Hinweise zur Wartung
• Abnahmeprotokoll n Zusendung eines Abnahmeprotokolls spätestens 5 Tage nach Inbetriebnahme

Vitovalor - Basis-Servicepaket für PA2:

• Funktions- und Leistungsgarantie der Brennstoffzelle für 10 Jahre
• Diese Garantie ergänzt die gesetzliche Gewährleistungsbedingungen.
• Viessmann leistet gegenüber dem Fachbetrieb Garantie für die einwandfreie Qualität unserer Produkte durch kostenlose Behebung der Mängel, die innerhalb der Gewährleistung und anschließenden Garantie nachweislich auf Material- und Fertigungsfehler zurückzuführen sind.
• Die Anfahrts- und Lohnkosten für die Fehlersuche, Aus- und Einbau der defekten Bauteile werden gemäß den im Handwerk üblichen und erforderlichen Kostensätzen und Zeitaufwand ersetzt.
• Zusicherung der Erzeugung von elektrischer Energie von 750 W (Bedingungen nach DIN EN 50465) abzüglich einer technisch bedingten Degradation (Leistungsminderung) von 20 % auf 10 Jahre mit max. 80000 Betriebsstunden und max. 4000 Starts des Brennstoffzellenmodul
• Einzelwartung des Brennstoffzellenmoduls - Pflichtwartung nach 5 Jahren - Durchführung der Wartung (Leistungsumfang siehe Seite 3.6-2)

Voraussetzungen für das Basis-Servicepaket

• Bestellung bis spätestens 6 Monate nach Viessmann Rechnungsdatum des Vitovalor
• Montage des Vitovalor durch einen qualifizierten Viessmann Fachpartner, entsprechend den technischen Regeln und speziellen Vorgaben von Viessmann.
• Durchführung und Nachweis der Wartung nach Herstellervorgaben.
• Der Garantieanspruch muss in der Garantiezeit innerhalb von 3 Monaten nach Kenntnis bei Viessmann geltend gemacht werden
• Online-Registrierung der Anlage durch den Fachbetrieb oder den Anlagenbetreiber innerhalb von 6 Monaten nach Viessmann Rechnungstellung des Wärmeerzeugers

Lieferumfang:

• Brennstoffzellenmodul
• Integrierte Systemtrennung durch Plattenwärmetauscher
• Integrierter geeichter Zähler für erzeugten Strom
• Regelung für wärmegeführten und stromoptimierten Betrieb mit 7-Zoll Farb-Touchdisplay und integrierter WLAN-Schnittstelle
• Ausdehnungsgefäß für geräteinternen Kreis (2 Liter)
• Sicherheitsventil für Brennstoffzellen- und Heizkreis
• Hocheffizienz-Umwälzpumpen
• Einfüllhilfe für Brennstoffzellenmodul mit deionisiertem Wasser (DI-Wasser)
• 5 l DI-Wasser zur Erstbefüllung Brennstoffzellenmodul
• Externer Stromzähler (Input Brennstoffzelle für stromoptimierte Betriebsweise)
• Anschluss-Set für Brennstoffzelle
• Erweiterungssatz Mischer EM-MX (Mischermontage)
• Spezial-Heizungsmischer-3 R1
• Vitocell 100-E (Heizwasser-Pufferspeicher) 750 Liter

Installation:

• Die Geräte erfordern die Installation durch einen von Viessmann qualifizierten Heizungsfachbetrieb. Für die Inbetriebnahme der Geräte ist eine erfolgreiche Qualifizierung erforderlich oder sie muss in Zusammenarbeit mit dem Technischen Dienst der Viessmann Werke erfolgen.
• Die Geräte dürfen nur in Verbindung mit den von Viessmann freigegebenen Anlagenbeispielen installiert werden. Der Aufstellraum muss frostsicher sein.
• Die Montage (Gas /Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
