Viessmann Paket Gasbrennwert Vitodens 200-W 11 kW B2HF Vitososl 200-FM Vitocell
Art.Nr.: |
137403570
|
Herst.Nr.: |
Z022039 + SK05741
|
EAN: | 123 |
Lieferzeit: |
ca. 1 Woche |
EEK Spektrum: | A+++ -> D |
EEK: | A+++ |
7.403,50 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Viessmann Paket Vitodens 200-W B2HF 11 kW Umlauf + Paket Vitosol 200-FM SV2F, 4,6m², TW
Herstellerteilenummer: Z022039 + SK05741
Lieferumfang:
- 1 x Z021998 Vitodens 200-W Typ B2HF 11 kW Umlauf
- 1 x ZK04307 Montagehilfe Aufputz Umlauf EU/CH
- 1 x ZK04710 Anschluss-Set nebengest.Vitocell Schraub
- 2 x ZK02453 Vitosol 200-FM, Typ SV2F (Aufdach)
- 1 x 7248239 Verbindungsrohre (2Stück)
- 1 x 7248240 Anschluss-Set einseitig
- 1 x 7174993 Tauchhülsenset
- 1 x Z021921 Vitocell 100-W Typ CVUD 300l
- 1 x 7248242 Membran-Ausdehnungsgefäss 25L 10bar
- 1 x 7159727 Wärmeträgermedium Tyfocor-LS 25 Liter
Beschreibung:
Gas-Brennwertheizgerät für Erd- und Flüssiggas zur Raumbeheizung und Trinkwassererwärmung in Verbindung mit separatem Speicher-Wassererwärmer Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 % Gas-Brennwertkessel nach EN 677 für raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI, CE-zertifiziert und bauartgeprüft. Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte Bedienung über 7-Zoll-Graustufen-Touchdisplay, Inbetriebnahme-Assistenten, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps Lokaler Zugriff für Service und Inbetriebnahme über Viessmann Apps (ohne aktive Internetverbindung) Einzelraumregelung über ViCare App für bis zu 20 Räume in Kombination mit ViCare Smart Climate Zubehör Lieferumfang/Ausstattung Modulierender MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus Regelung mit 7-Zoll-Graustufen-Touchdisplay und integrierter WLAN-Schnittstelle Außentemperatursensor (leitungsgebunden) Sicherheitsarmaturen eingebaut Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers) Ausdehnungsgefäß (10 Liter) Anschlussfertig verrohrt und verdrahtet Kesselanschluss-Stück Farbe: Vitopearlwhite Mit konstant geführter, digitaler Kessel- und Heizkreisregelung für Heizungsanlagen mit einem Heizkreis ohne Mischer und ohne hydraulische Weiche. Vorbereitet für die Anbindung eines Raumtemperaturreglers (Zubehör) für den raumtemperaturgeführten Betrieb. Vorlauftemperatur für den Heizbetrieb einstellbar, bedarfsabhängige Heizkreispumpen und Brennerabschaltung. Mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur. Für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2 Heizkreis(e) mit Mischer (Paketumfang oder Zubehör). Für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung (Zubehör) erforderlich. Mit 2 Pumpenausgängen für 1 Umwälzpumpe zur Speicherbeheizung, 1 sekundäre Heizkreispumpe oder 1 Trinkwasserzirkulationspumpe (abhängig vom Hydraulikschema). Zeiträume für die Heizkreise, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar. Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar. Mit Speichertemperaturregelung. Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich. Mit automatischer Sommer-/Winterzeitumstellung, integriertem Diagnosesystem, Wartungsmeldung und kontrollierter Estrichtrocknung mit Wirkung auf alle Heizkreise. Einstellungen für Betriebsarten, Länger-Warm-Betrieb, Ferienprogramm, Ferien-zu-Hause-Programm, Schornsteinfegerprüfung, bedarfsabhängige Heizkreispumpen und Brennerabschaltung, sowie Sommersparbetrieb und variable Heizgrenze. Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen. Integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit einstellbarem Anlagenvorlauftemperatur-Sollwert und Diagnose. Einfache Bedienung über 7-Zoll-Graustufen-Touchdisplay mit Klartextunterstützung, großer Schrift und kontrastreicher Darstellung sowie kontextbezogener Hilfe. Kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk. Kommunikationsmodul integriert in das Gerät. Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich. Anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder externes Sperren über Erweiterung als Zubehör über PlusBus möglich. Externe Vorgabe Temperatur-Sollwert (variabel) über 0 bis 10 V-Schnittstelle (Zubehör) sowie Verriegelung externer Abluftgeräte möglich. Über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO Gateways (Zubehör) möglich. Über das WAGO Gateway ist ein Datenaustausch zwischen dem Gerät und einem externen Leitsystem über eine der folgenden Datenschnittstellen möglich: KNX/TP, Modbus RTU oder Modbus TCP. Für den witterungsgeführten Betrieb Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E oder Fernbedienung Vitotrol 300-E und Anschluss von Erweiterungen mit PlusBus Kommunikation möglich. Gerät enthält Anlagenschalter, elektronischer Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige. Solare Trinkwassererwärmung ist in Verbindung mit der Erweiterung EM-S1 (Zubehör) für Wandmontage möglich. Ein Kollektortemperatursensor und ein Speichertemperatursensor gehören zum Lieferumfang der Erweiterung EM-S1. Oder in Verbindung mit dem Zubehör Erweiterung SM1A, integriert in die Solar-Divicon oder in Viessmann Speicher-Wassererwärmer, ist solare Trinkwassererwärmung, solare Heizungsunterstützung mit 2. Differenztemperaturregler, solare Vorerwärmung von Trinkwasser oder die Thermostatfunktion möglich.

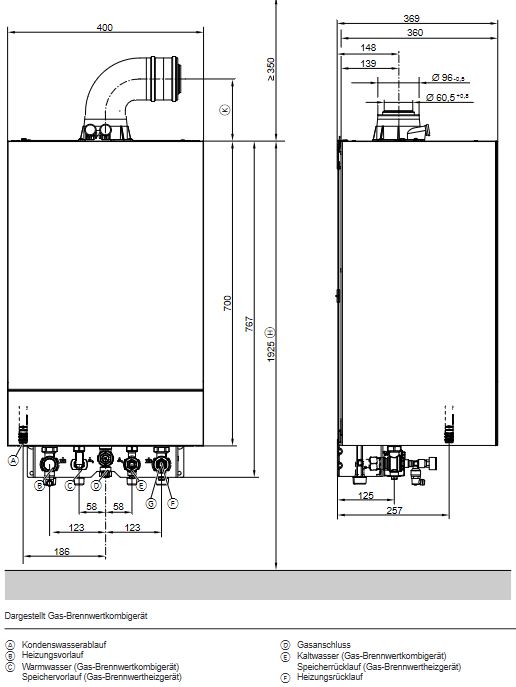

Technische Daten Vitodens 200-W:
- Nenn-Wärmeleistung bei Betrieb mit Erdgas 50/30°C 2,5 - 11 kW
- Nenn-Wärmeleistung bei Betrieb mit Erdgas 80/60°C 2,2 - 10,1 kW
- Trinkwasserleistung 17,5 kW
- Länge 360 mm
- Breite 450 mm
- Höhe 700 mm
- Gewicht 33 kg
- Zul. Betriebsdruck 3 bar
- Abgasanschluss 60 mm
- Zuluftanschluss 100 mm
- Energieeffizienzindex EEI (Umwälzpumpe) ≤ 0,2
- Inhalt Ausdehnungsgefäß 10 l
- Norm-Nutzungsgrad Hs bis 98 %
- Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)Heizkessel
- Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A Nenn-Wärmeleistung 17,5 kW
- Jahreszeitbedingte Raumheizungs-Energieeffizienz 92 %
- Jährlicher Energieverbrauch 5348 kWh
- Schall-Leistungspegel 36 dB
Paket Vitosol 200-FM SV2F, 4,6m², TW SM1, Vitocell 100-W 300 l, CVUB:
- VIESSMANN Vitosol 200-FM Flachkollektor mit automatischer Temperaturabschaltung ThermProtect. Rahmen dunkelblau Flachkollektor (senkrecht) zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher sowie zur Erzeugung von Prozesswärme. Für Schrägdachmontage und zur freistehenden Montage. Konstruktionsmerkmale und Ausführung: Hochleistungskollektor senkrechte Bauform, bestehend aus einem Mäander-Absorber mit hochselektiver, schaltender Beschichtung. Gehäuse aus einem umlaufendgebogenem Aluminium-Rahmenprofil, seitliche und rückseitige Wärmedämmung aus Melamin-Harz-Schaumstoff. Abdeckung aus hochtransparentem und hagelfestem Solar-Sicherheitsglas. Integrierte Verrohrung für modularen Aufbau von Kollektorfeldern mit bis zu 12 Kollektoren.
- Kollektor-Bruttofläche 2,51 m²
- Absorberfläche 2,31 m²
- Aperturfläche 2,33 m²
- Breite 1.056 mm
- Höhe 2.380 mm
- Tiefe 90 mm
- Gewicht 39 kg
- Inhalt Flüssigkeit 1,83 l
- Leistungswerte Arbeitsbereich des Kollektors Optischer Wirkungsgrad (Absorberfläche) 82,3 %
- Wärmeverlustbeiwert k1 (Absorberfläche) 4,421 W/m²K
- Wärmeverlustbeiwert k2 (Absorberfläche) 0,022 W/m²K²
- Optischer Wirkungsgrad (Bruttofläche) 75,7 %
- Wärmeverlustbeiwert k1 Bruttofläche) 4,069 W/m²K
- Wärmeverlustbeiwert k2 (Bruttofläche) 0,020 W/m²K²
- Theoretische Leistungswerte über den gesamten Temperaturbereich
- Optischer Wirkungsgrad (Absorberfläche) 82,7 %
- Wärmeverlustbeiwert k1 (Absorberfläche) 4,791 W/m²K
- Wärmeverlustbeiwert k2 (Absorberfläche) 0,025 W/m²K²
- Optischer Wirkungsgrad (Bruttofläche) 76,1 %
- Wärmeverlustbeiwert k1 Bruttofläche) 4,410 W/m²K
- Wärmeverlustbeiwert k2 (Bruttofläche) 0,023 W/m²K²
- Zul. Betriebsdruck im Kollektor 6 bar
- Max. Stillstandstemperatur 145 °C
- Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
- Sonnenkollektor Aperturfläche 2,33 m²
- Kollektorwirkungsgrad 59 %
- Kollektorwirkungsgrad (optisch) 82 %
- Linearer Wärmedurchgangskoeffizient 4,75 W/(m²K)
- Quadratischer Wärmedurchgangskoeffizient 0,024 W/(m²K²)
- Winkelkorrekturfaktor 0,89
Senkrecht stehender Speicher-Wassererwärmer mit zwei Heizwendeln:
Zur Trinkwassererwärmung in Verbindung mit Heizkesseln und Solaranlagen. Die untere Heizwendel und das Solar-Set (Solar-Divicon und Solarregelung) zum Anschluss von Sonnenkollektoren, die obere Heizwendel zum Anschluss eines Heizkessels.
Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828.
Lieferumfang/Ausstattung
- Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
- Ummantelung aus Stahlblech, epoxidharzbeschichtet
- Stellfüße
- Speicherzelle und Heizwendel aus Stahl
- Korrosionsgeschützt durch Ceraprotect-Emaillierung
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
Vormontiertes Solar-Set mit Solarregelung und Solar-Divicon aus folgenden Bestandteilen:
- Drehzahlgeregelter Hocheffizienz-Solarkreispumpe (Drehzahlregelung über PWM-Signal)
- 2 Thermometer
- 2 Kugelhähne mit Rückschlagklappe
- Durchflussmesser
- Manometer
- Sicherheitsventil, 6 bar
- Befüllarmatur
- Luftabscheider
- Elektronikmodul SDIO/SM1A
- Speichertemperatursensor
- Kollektortemperatursensor
Installation:
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
