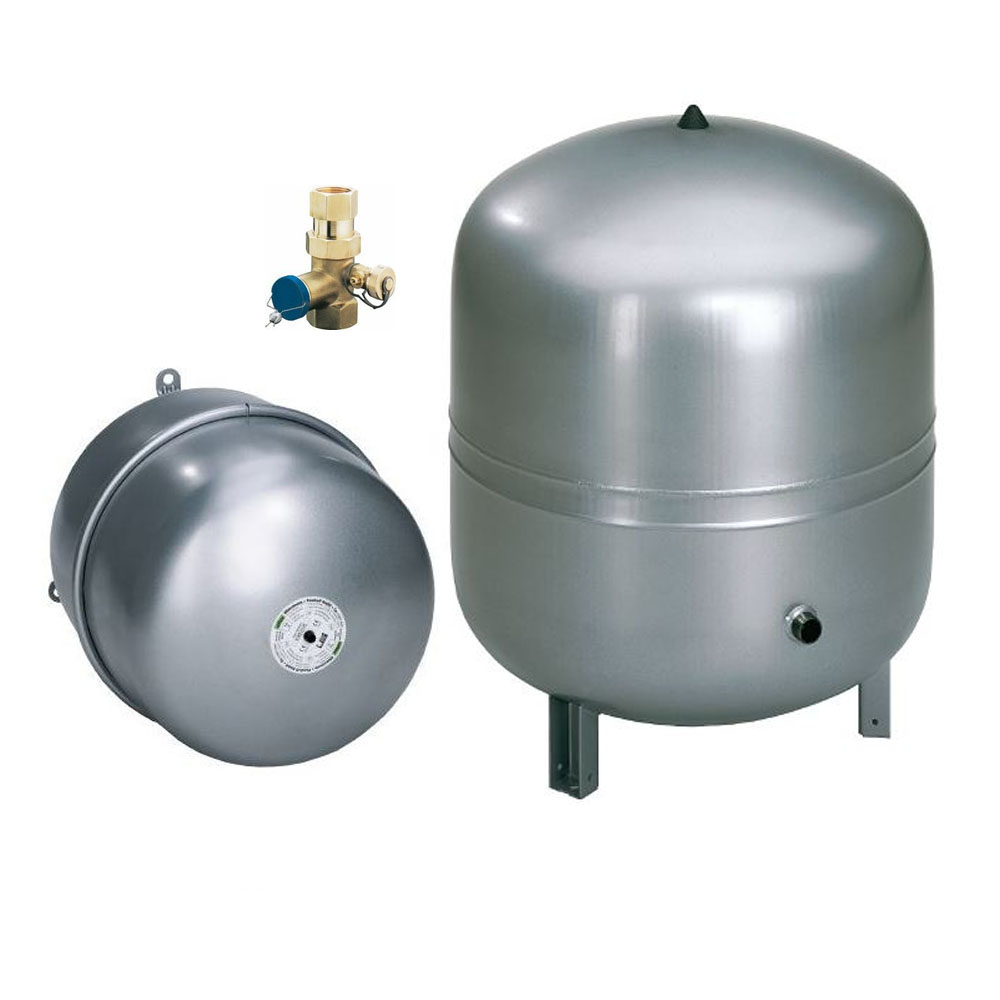

Viessmann Membran Druckausdehnungsgefäß Typ "N" Heizung 25 - 500 L by reflex
Viessmann Vitoset Typ N Membran-Druckausdehnungsgefäß 25 - 500 Liter - für geschlossene Heizungsanlagen - by reflex
Beschreibung:
Viessmann Membran-Druckausdehnungsgefäß Typ N für geschlossene Heizungs- und Kühlwasseranlagen, gebaut nach DIN 4751-2. Zulassung gemäß Richtlinie für Druckgeräte 97/23/EG. Es handelt sich um ein OEM Produkt der Marke Reflex - dieses wird für Viessmann gefertigt.
Eigenschaften:
- Membrane nicht tauschbar
- pulverbeschichtet
- nasslackiert
- ab 35 Liter Fußkonstruktion
- nicht für den waagerechten Einbau geeignet (Durchrostungsgefahr bei Kühlwasser)
- Vordruck: 1,5 bar
- hhohe Betriebssicherheit
- hochwertige Membrane für Temperaturbelastung
- Hersteller: Reflex
Technische Daten Viessmann N25:
- Typ: N 25
- Nennvolumen: 25 l
- Nutzvolumen max: 22,5 l
- mit Wandhalterung
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 3 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 308 mm
- Höhe: 480 mm
- Leergewicht: 4,6 kg
- Systemanschluss: R 3/4 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N35:
- Typ: N 35
- Nennvolumen: 35 l
- Nutzvolumen max: 31,5 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 3 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 376 mm
- Höhe: 465 mm
- Leergewicht: 5,4 kg
- Systemanschluss: R 3/4 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N50:
- Typ: N 50
- Nennvolumen: 50 l
- Nutzvolumen max: 45 l
- mit Stellfüßen
- nasslackiert
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 441 mm
- Höhe: 495 mm
- Leergewicht: 12,5 kg
- Systemanschluss: R 3/4 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N80
- TTyp: N 80
- Nennvolumen: 80 l
- Nutzvolumen max: 72 l
- mit Stellfüßen
- nasslackiert
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 570 mm
- Leergewicht: 17 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N100:
- Typ: N 100
- Nennvolumen: 100 l
- Nutzvolumen max: 90 l
- mit Stellfüßen
- nasslackiert
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 680 mm
- Leergewicht: 20,5 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N140:
- Typ: N 140
- Nennvolumen: 140 l
- Nutzvolumen max: 126 l
- mit Stellfüßen
- nasslackiert
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 512 mm
- Höhe: 890 mm
- Leergewicht: 28,6 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N200:
- Typ: N 200
- Nennvolumen: 200 l
- Nutzvolumen max: 180 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 785 mm
- Leergewicht: 36,7 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N250:
- Typ: N 250
- Nennvolumen: 250 l
- Nutzvolumen max: 225 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 915 mm
- Leergewicht: 45,0 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N300:
- Typ: N 300
- Nennvolumen: 300 l
- Nutzvolumen max: 270 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 634 mm
- Höhe: 1085 mm
- Leergewicht: 52,0 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N400:
- Typ: N 400
- Nennvolumen: 400 l
- Nutzvolumen max: 360 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1075 mm
- Leergewicht: 65,0 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Technische Daten Viessmann N500:
- Typ: N 500
- Nennvolumen: 500 l
- Nutzvolumen max: 450 l
- mit Stellfüßen
- pulverbeschichtet
- zul. Betriebstemperatur: 120 °C
- zul. Betriebst. Membrane: 70 °C
- zul. Betriebsüberdruck: 6 bar
- Gasvordruck werksseitig: 1,5 bar
- Durchmesser: 740 mm
- Höhe: 1295 mm
- Leergewicht: 79,0 kg
- Systemanschluss: R 1 Zoll
- Farbe: vitosilber
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
