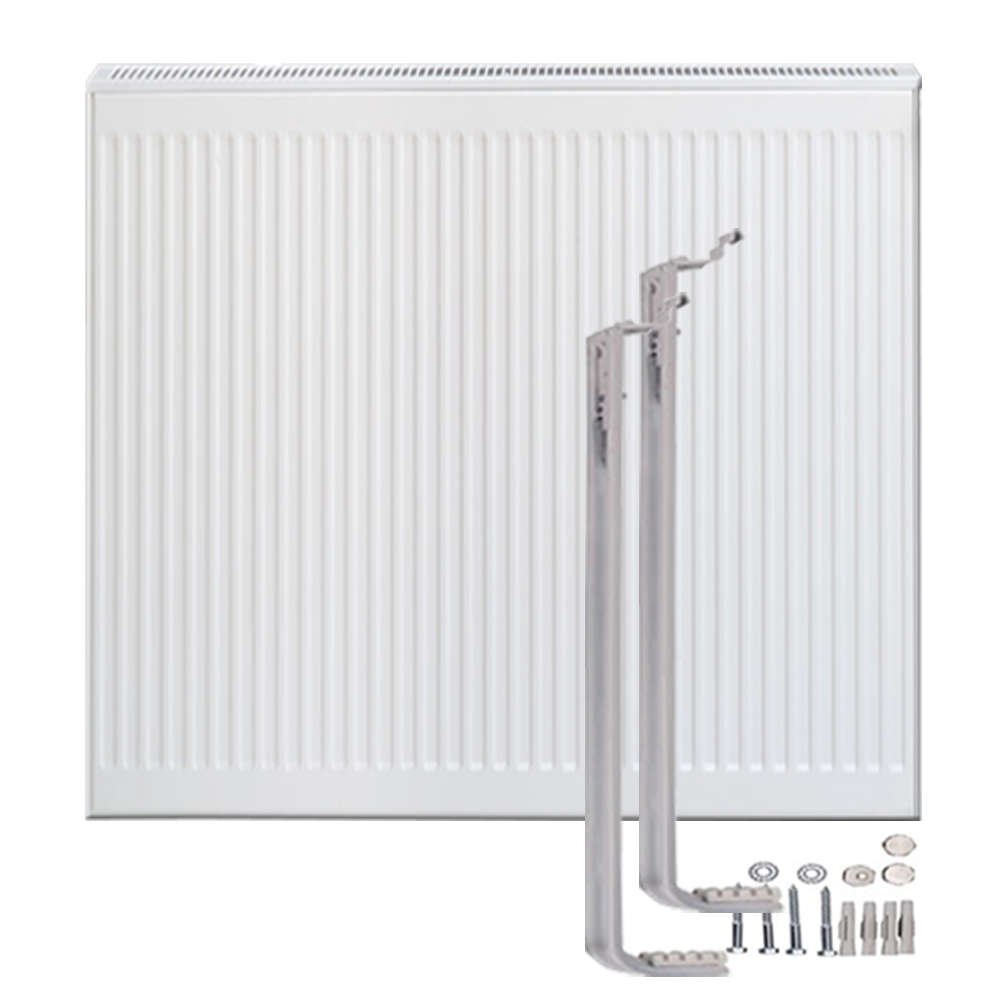

Viessmann Austauschheizkörper Kompakt Heizkörper Bauhöhe 555 und 955 mm
Viessmann Universal-Austauschheizkörper weiss - in verschiedenen Längen

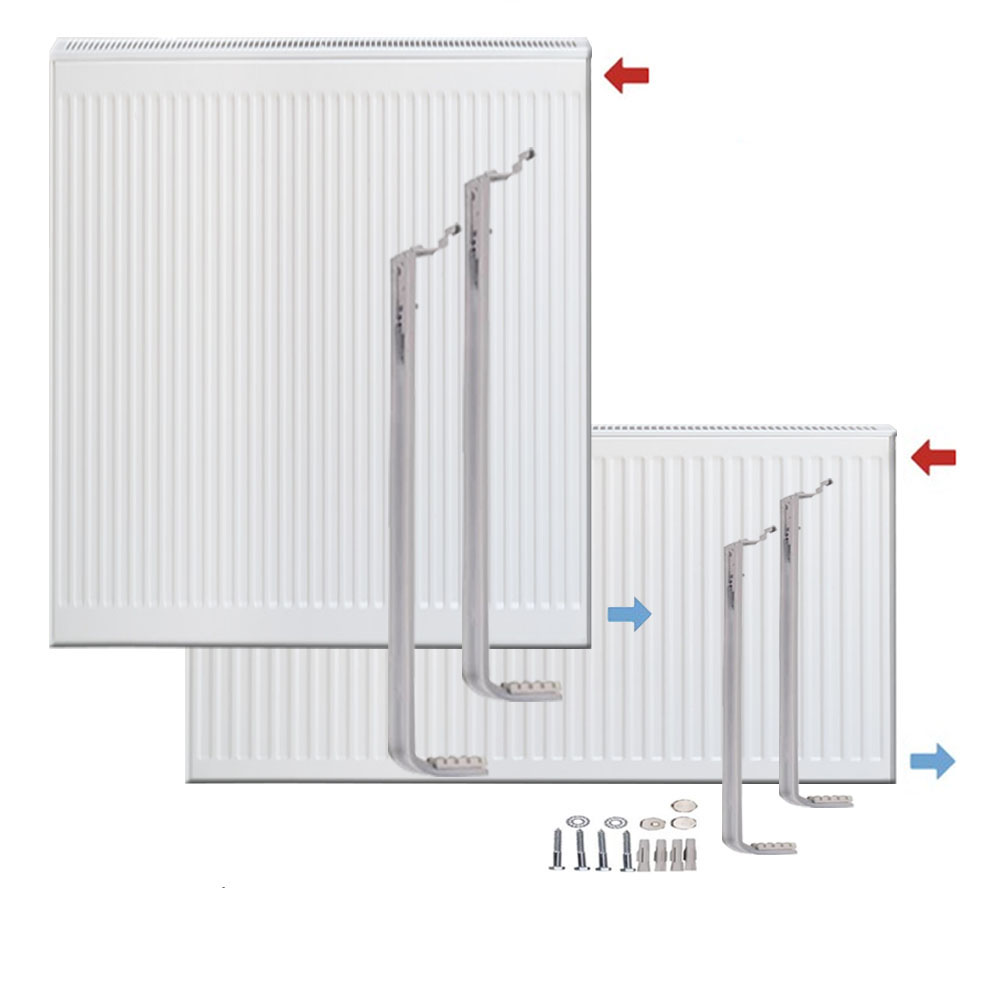

Bauhöhe 555 oder 955 mm
Beschreibung:

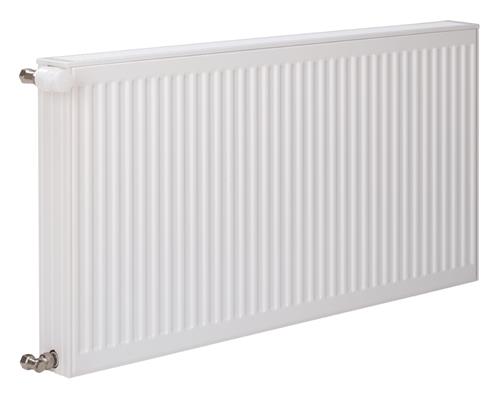

Viessmann Vitoset Austauchheizkörper in den Bauhöhen 555 oder 955 mm mit seitlichem Anschluss für Nabenabstände 500 oder 900 mm Die Viessmann Heizkörper zeichnen sich durch eine hohe Qualität aus. Dazu zählt nicht nur die hochwertige und langlebige Farbbeschichtung, sondern auch die umweltfreundliche Einbrenn-Pulverlackierung im RAL-Farbton 9016 (verkehrsweis), der die Heizkörper in jeder Umgebung harmonisch aussehen lässt. Auf Wunsch können alle Bautypen auch in Sonderfarben geliefert werden.
Technische Daten:
- profilierter Heizkörper mit Sickenabstand 33 1/3 mm
- Qualitätsstahl nach DC 01
- Herstellung in Deutschland
- Wärmeleistung nach EN442
- Epoxidharz-Pulverbeschichtung nach DIN 55900
- wahlweise links oder rechts anschließbar
- Farbe: RAL 9016 verkehrsweis
- Nabenabstand entspricht Bauhöhe minus 55 mm
- max. Betriebsdruck: 10 bar
- max. Betriebstemperatur: 110 °C
- Anschlüsse 1/2" Innengewinde
- geeignet für die Zentralheizung

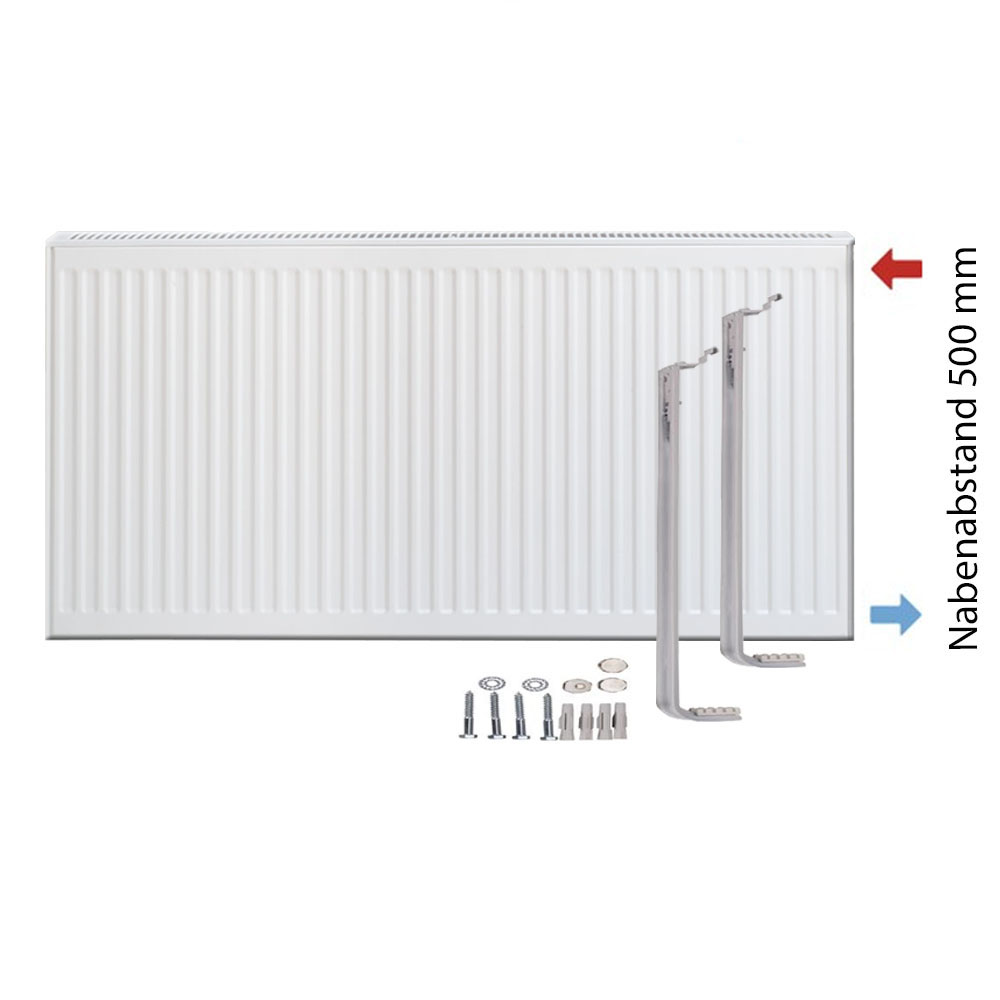

- Bauhöhe: 555 mm = Nabenabstand 500 mm

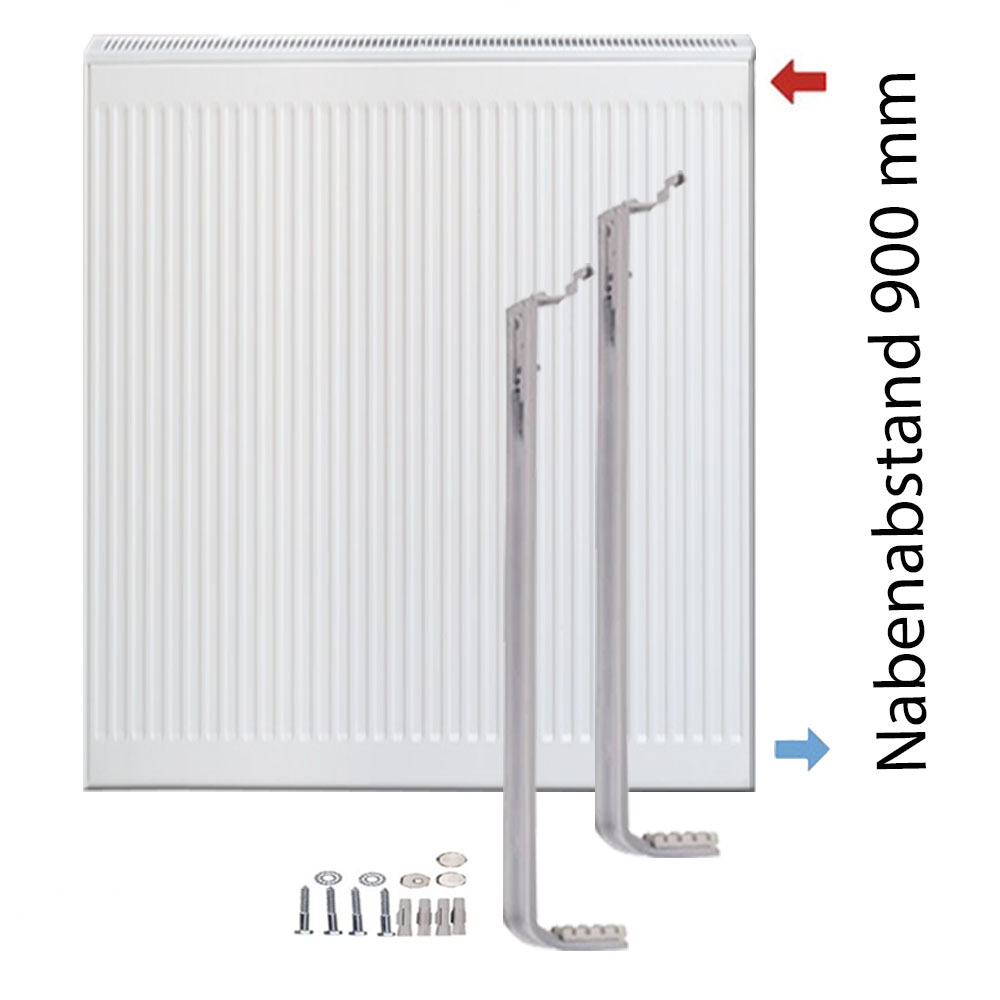

- Bauhöhe: 955 mm = Nabenabstand 900 mm

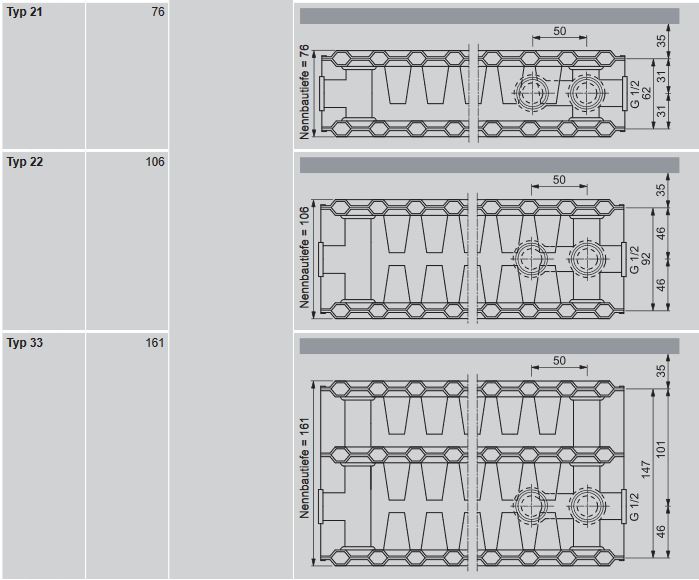

- Typ 21 = Bautiefe: 76 mm
- Typ 22 = Bautiefe: 106 mm
- Typ 33 = Bautiefe: 161 mm
Wärmeleistung bei 70/55 °C und 55/45°C in Watt | ||||
Bauhöhe |
Baulänge |
Typ 21 |
Typ 22 |
Typ 33 |
555 mm | 400 mm | 405/258 | 518/328 | |
555 mm | 500 mm | 506/322 | 647/410 | |
555 mm | 600 mm | 607/386 | 776/491 | 1070/677 |
555 mm | 700 mm | 708/451 | 906/573 | 1248/790 |
555 mm | 800 mm | 810/515 | 1035/655 | 1426/902 |
555 mm | 900 mm | 911/580 | 1165/737 | 1605/1015 |
555 mm | 1000 mm | 1012/644 | 1294/819 | 1783/1128 |
555 mm | 1200 mm | 1214/773 | 1553/983 | 2140/1354 |
555 mm | 1400 mm | 1471/902 | 1812/1147 | 2496/1579 |
555 mm | 1600 mm | 1619/1030 | 2070/1310 | 2853/1805 |
555 mm | 1800 mm | 1822/1159 | 2329/1474 | 3209/2030 |
555 mm | 2000 mm | 2024/1288 | 2588/1638 | |
Bauhöhe |
Baulänge |
Typ 21 |
Typ 22 |
Typ 33 |
955 mm | 400 mm | 565/357 | 685/432 | |
955 mm | 500 mm | 707/446 | 857/540 | |
955 mm | 600 mm | 848/535 | 1028/647 | 1463/931 |
955 mm | 700 mm | 989/624 | 1199/755 | 1707/1086 |
955 mm | 800 mm | 1130/714 | 1370/863 | 1426/902 |
955 mm | 900 mm | 1272/803 | 1542/971 | 2194/1396 |
955 mm | 1000 mm | 1413/892 | 1713/1079 | 2438/1551 |
Lieferumfang:

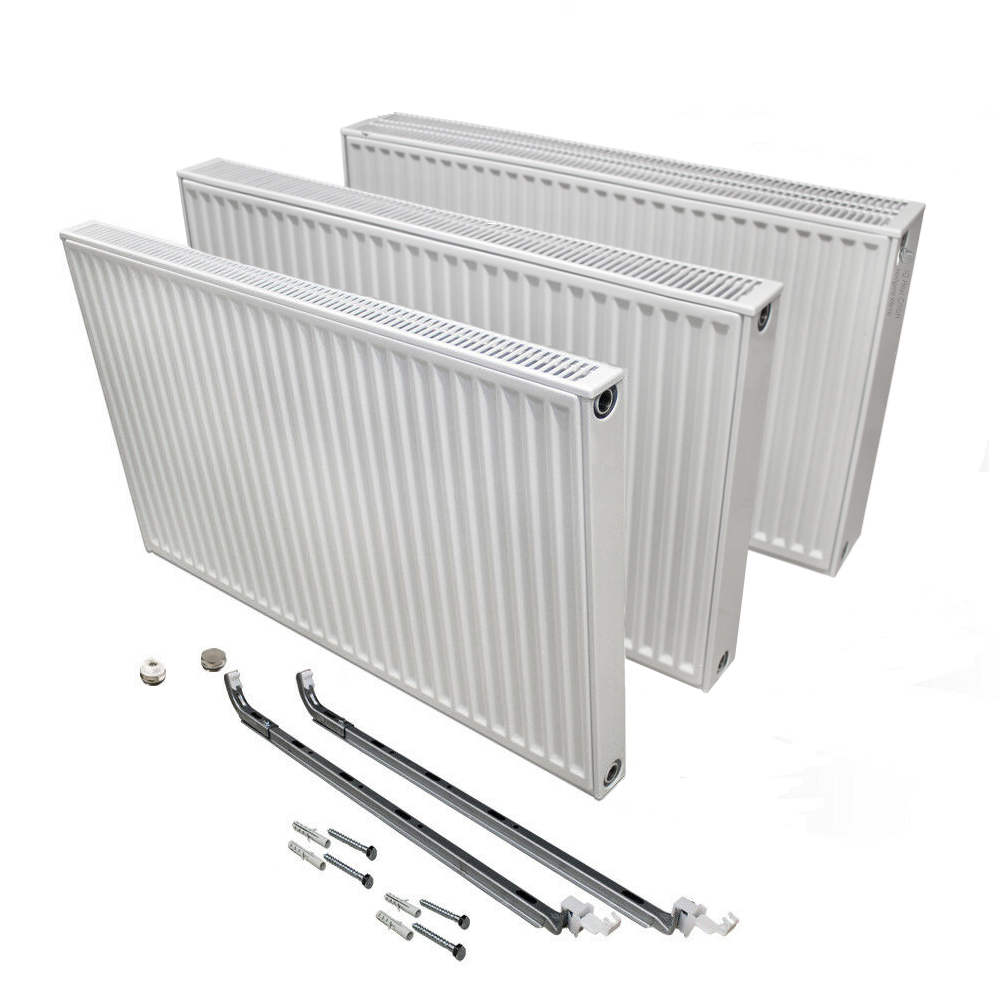

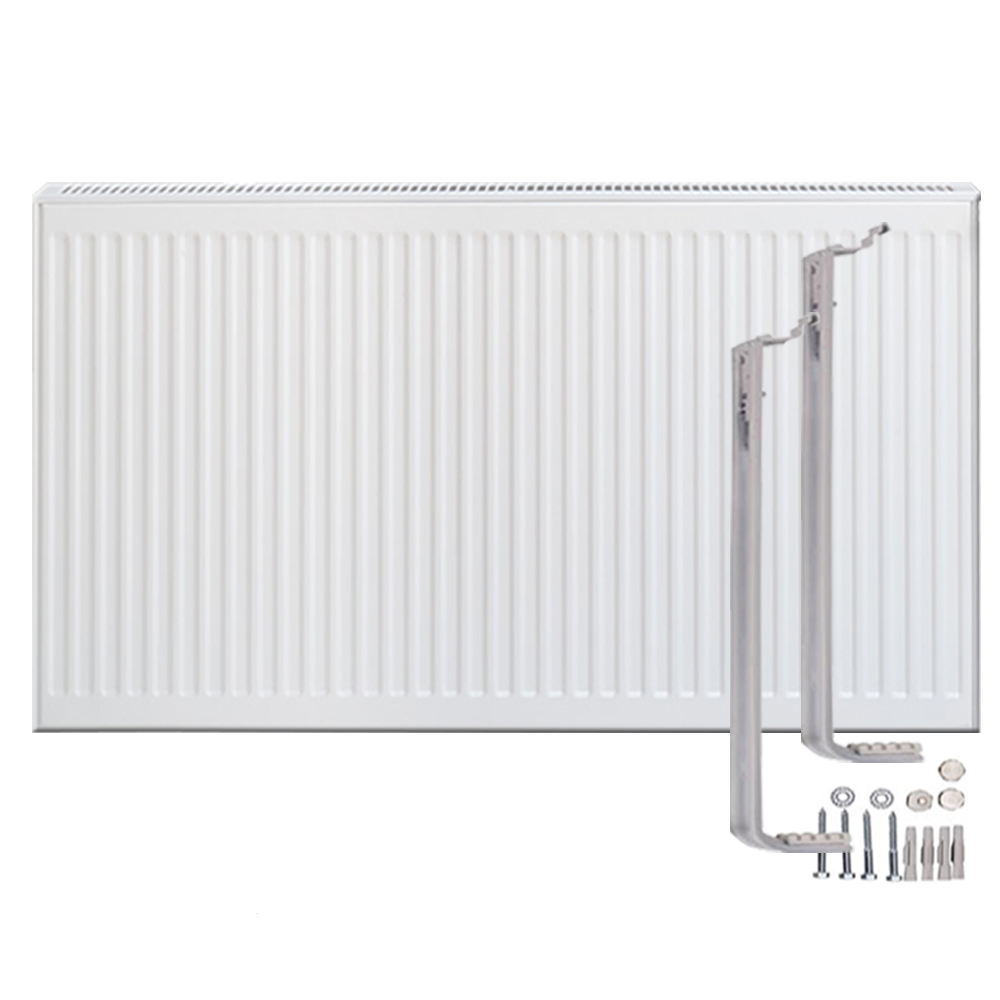

- Austauschheizkörper nach Auswahl
- Verschluss- und Entlüftungsstopfen

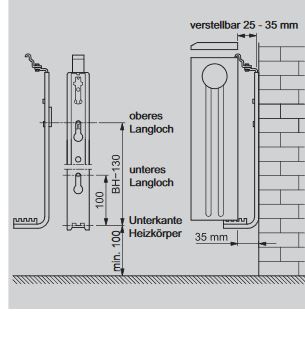

- Montageset zur Wandbefestigung
- Ventile sind nicht im Lieferumfang enthalten
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
