Ventilatoreinheit ER 60 VZ 62m³/h Ventilator Lüfter mit Nachlauf Entl.
Art.Nr.: |
159172126
|
Herst.Nr.: |
0084.0101
|
EAN: | 4012799841012 |
Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
131,51 €*
inkl. 19% MwSt. zzgl. 3.90 € Versand

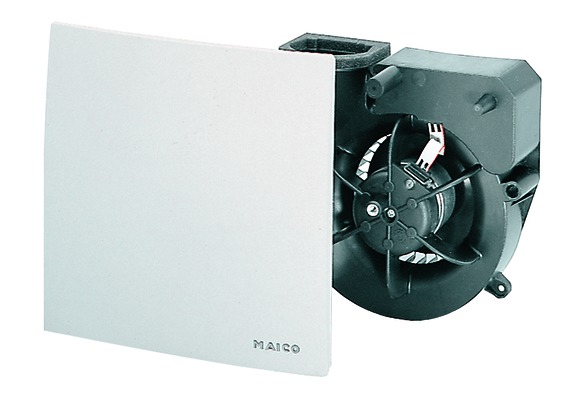

Maico Ventilatoreinheit ER 60 VZ inkl. Abdeckung - Einschaltverzögerung + Nachlaufzeit
Artikelnummer: 0084.0101
Beschreibung:
Ausführung mit Verzögerungszeitschalter: Einschaltverzögerung ca. 50 Sek. Nachlaufzeit ca. 6 min. Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse. Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC). Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Problemloser Filterwechsel ohne Werkzeug. Abdeckung um 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Montagefreundliche Schnappbefestigung des Ventilators i m Gehäuse. Farbe verkehrsweiß ähnlich RA L 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch b ei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt da s hohe Druckvermögen der ER-Ventilatoren . Robuster energiesparender Kondensatormotor. ER 60 GVZC EC: mit energiesparende m EC-Motor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel. Mit VDE-Zeichen.
Technische Daten:
- Ausführung: Verzögerungszeitschalter
- Fördervolumen 62 m³/h
- Drehzahl1 250 1/min
- Luftrichtung Entlüftung
- Drehzahlsteuerbar –
- Spannungsart Wechselstrom
- Bemessungsspannung 230 V
- Netzfrequenz 50 Hz
- Leistungsaufnahme 21 W
- IMax 0,16 A
- Schutzart IP X5
- Netzzuleitung 5 / 1,5 mm²
- Einbauort Wand / Decke
- Einbauart Unterputz
- Systemart dezentral
- Material Kunststoff
- Farbe verkehrsweiß, ähnlich RAL 9016
- Gewicht 1,5 kg
- Filterklasse G2
- Ausblasrichtung seitlich

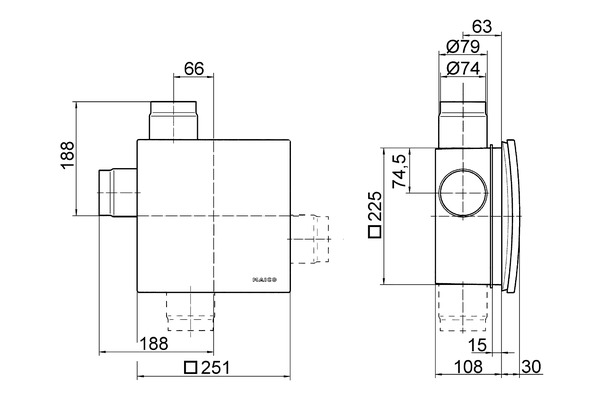

- Breite 250 mm
- Höhe 250 mm
- Tiefe 140 mm
- Fördermitteltemperatur bei IMax 40 °C
- Nachlaufzeit 6 min
- Einschaltverzögerung 50 s
- Schalldruckpegel 36 dB(A) (Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²
Lieferumfang:
- Maico Ventilatoreinheit ER 60 VZ
- inkl. Abdeckung und G2-Filter
- Montage- und Bedineungsanleitung
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
