VAILLANT Wärmepumpe Paket 4.3407 aroTHERM plus VWL 35/8.1 A 230V f. Hybridsystem

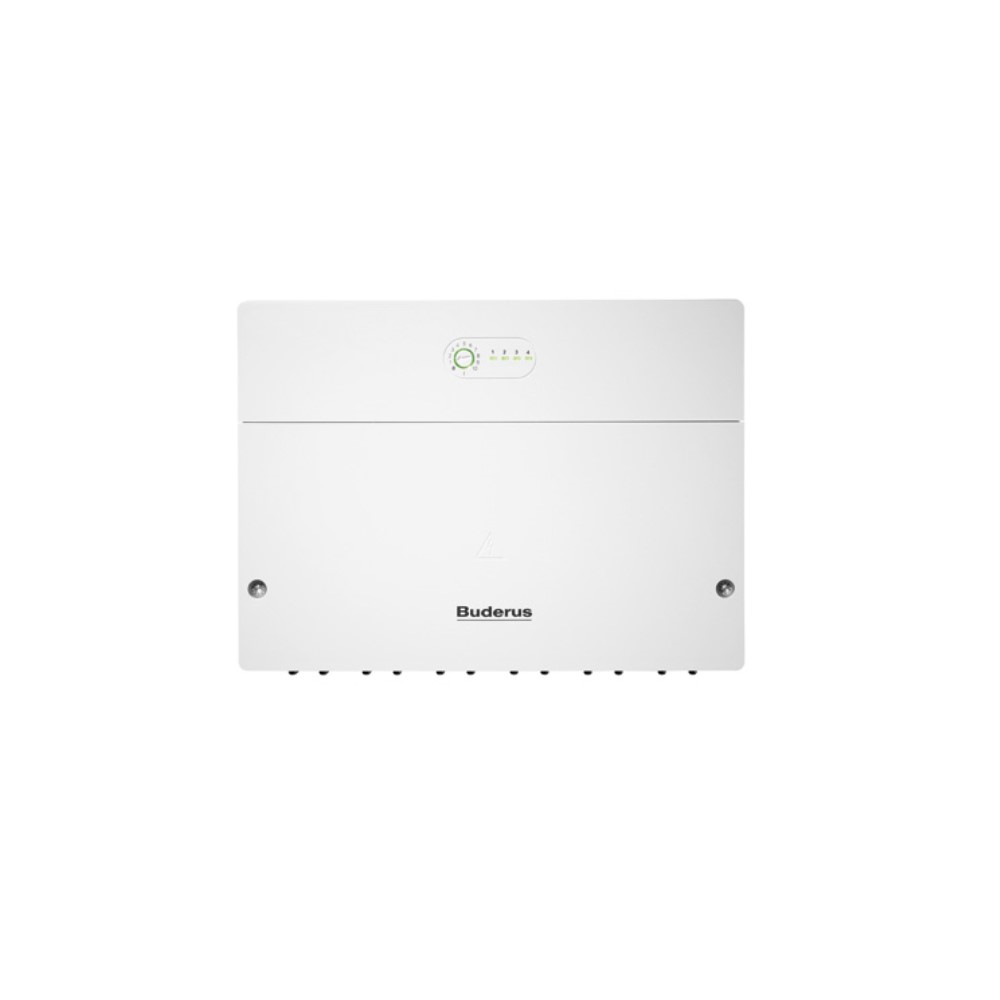

HM200.2 Buderus DE,CH,LU,BE Herstellerteilenummer: 7738112374 Beschreibung Hybridgruppe HF-Set HYC40: Modul zur Einbindung einer Wärmepumpen- Außeneinheit in ein EMS plus-Regelsystem. Ermittelt die Leistungsanforderung an die Wärmepumpe. Das Modul legt fest, wann welches Gerät zum Einsatz kommt. Diese Regelungsstrategie des Hybridsystems hängt von den Anforderungen des Benutzers ab, den Einsatzgrenzen der Wärmepumpe, der Außentemperatur sowie der Beschaltung der Smart Grid-Schnittstelle. Das Modul sperrt den konventionellen Wärmeerzeuger mit EMS plus oder gibt ihn frei. Es dient auch als Schnittstelle zu zusätzlichen Temperaturfühlern und Hydraulikaktoren im System. Das Modul HM200 braucht zur Kommunikation über die BUS-Schnittstelle EMS plus folgende Softwarestände: Logamatic RC310: Softwareversion NF74.01 MC110/IMC110: Softwareversion 2.08 Das Modul HM200 steuert zusammen mit der Regelung eine Heizungsanlage, die aus einer elektrisch betriebenen Wärmepumpe und einem weiteren konventionellen Wärmeerzeuger z.B. Öl- oder Gas-Brennwert- Wärmeerzeuger besteht. Wann welcher Wärmeerzeuger läuft, wird mit Regelungsstrategien und der Bivalenztemperatur gesteuert. Das HM200 bietet eine definierte Smart Grid Ready (SG Ready) Schnittstelle an. Auf Basis der Bivalenztemperatur gibt es verschiedene Regelungsstrategien. Folgende Regelungsstrategien lassen sich an der Bedieneinheit einstellen: - Wärmepumpe optimiert - Kostenoptimiert Technische Daten: Abmessungen (BxHxT): 246 x 184 x 61 mm Sicherung: 230V, 5AT BUS-Schnittstelle: EMS plus Leistungsaufnahme-Standby: < 3 W Maximale Leistungsabgabe: 600 W Schutzart bei Wandmontage: IP 44 Kabellänge zur Außeneinheit: max. 30 m - Buderus-Artikel-Nr.: 773811237

Buderus Modul AM200 f.Logamatic EMS plus für alternativen Wärmeerzeuger Herstellerteilenummer: 7738110117 Beschreibung: Modul zum Anschluss eines alternativen Wärmeerzeugers mit Pufferspeicher an ein EMS-plus-Regelsystem. Optional kann der alternative Wärmeerzeuger gesteuert werden. - Automatisches Sperren/Freigeben eines konventionellen Wärmeerzeugers abhängig von Pufferfüllstand und aktuellem Wärmebedarf mit EMS plus. - Regelung von Pufferspeicherbeladung - Regelung der Pufferspeicherentladung mit dazugehöriger Pumpengruppe und Umschaltventil (Puffer-Bypass-Schaltung) bzw. Mischerventil (Premix Control). - Temperaturerfassung Pufferspeicher (oben, mitte, unten), Systemvorlauf nach Puffer, Außen, Vorlauf, Abgas, Rücklauf des alternativen Wärmeerzeugers. - Betrieb im Systemverbund mit EMS plus Gas- oder Öl-Wärmeerzeuger oder autark. Zentrale Systembedieneinheit Logamatic RC310 zur Parametrierung, Betriebs- und Störanzeige - AM200 optional enthalten in Kaminofen- Komplettstation KSOR Funktionsumfang: Das Modul ermöglicht die Einbindung eines wasserführenden alternativen Wärmeerzeugers mit Pufferspeicher an ein EMS plus-Regelsystem. - Speicherbeladung/-entladung: Über zwei Speichertemperaturfühler wird Verfügbarkeit und Bedarf von Wärme im Pufferspeicher erfasst. Das Modul steuert Ventile und Pumpen so, dass der Wärmebedarf über Be-/ und Entladung des Puffers bedient wird. Das Modul steuert bei Bedarf auch einen Mischer mit Temperaturfühler im Systemvorlauf (Premix Control). - Rücklauftemperaturanhebung: Über Vorlauftemperatur sowie ggf. Rück- lauf-/Abgastemperatur am alternativen Wärmeerzeuger steuert das Modul Pumpe und Ventil so, dass eine Mindest-Rücklauftemperatur am alternativen Wärmeerzeuger eingehalten wird. - Regelung aktiver alternativer Wärmeerzeuger: Das Modul kann elektrisch ansteuerbare alternative Wärmeerzeuger (z.B. wasser- geführte Pelletofen) je nach Wärmebedarf direkt ein-/ausschalten und wenn möglich modulieren (0-10 V). - Sperren/freigeben: Wenn ausreichend Wärme im Pufferspeicher ist, wird der konventionelle Wärmeerzeuger gesperrt und optional über ein zusätzliches Bypassventil überbrückt. Wenn der alternative Wärmeerzeuger den Pufferspeicher nicht ausreichend versorgen kann, wird der konventionelle Wärmeerzeuger zur Unterstützung freigegeben. Bei Sperre über den EMS-BUS (siehe Systemvoraussetzungen) kann die Sperrung für Warmwasser und Heizung unabhängig voneinander erfolgen. - Betrieb im Systemverbund oder autark: Regelung eines alternativen Wärmeerzeugers a) in Kombination mit einem konventionellen Wärmeerzeuger ("Systemverbund", AM200 Adresse 1) oder b) autarke Regelung des alternativen Wärmeerzeugers (AM200 Adresse 10). - Heizkreispumpe Heizkreis 1: In einem System mit autarkem alternativen Wärmeerzeuger (AM200 Adr. 10) kann das Modul die Heizkreispumpe des ersten Heizkreises regeln. ---------------------------------------- Systemvoraussetzung - Systemverbund EMS plus: - Gas-/Öl-Wärmeerzeuger mit Regelsystem EMS plus (falls nicht gegeben, AM200/RC310 autark betreiben) - Logamatic RC310 ab SW 18.03 (sowohl im Systemverbund EMS plus als auch bei autarkem Betrieb AM200). Hinweis: Nicht kompatibel zu HMC300, SC300, RC300 (alt): in diesem Fall Betrieb AM200 autark mit RC310 (ohne EMS-BUS-Verbindung) - Die Sperrung des konventionellen Wärmeerzeugers erfolgt i.d.R. über einen Sperrkontakt (OEV). Alternativ wird die Sperre über EMS BUS unterstützt bei Logamatic MC110 ab V1.44 - Für die Sperrung über Anschlussklemme OEV müssen Heizbetrieb und Warmwasser über den Pufferspeicher realisiert sein. Wenn der alternative Wärmeerzeuger z.B. nur das Warmwasser erwärmt und ein konventioneller Wärmeerzeuger das Heizwasser erwärmt, dann darf der konventionelle Wärmeerzeuger nicht an der Anschlussklemme OEV angeschlossen sein. - Bei Verwendung eines alternativen Wärmeerzeugers muss jeder Heizkreis mit einem Mischer ausgestattet sein. Wenn nur ein Heizkreis vorhanden ist, kann "Premix Control" des AM200 den separaten Heizkreis-Mischer ersetzen. - Für wandhängende konventionelle Wärmeerzeuger mit integrierter Warmwasserbereitung ist der Einsatz einer Speicherladepumpe und eines Moduls MM100 Adr. 9 oder 10 erforderlich. - Zur Pufferladung durch das AM200 muss der alternative Wärmeerzeuger wasser- führend sein und einen Vorlauftemperaturfühler ermöglichen. Wenn der Vorlauftemperaturfühler bei stehender Pumpe nicht warm wird, ist zusätzlich ein Abgastemperaturfühler erforderlich. - Zum Steuern des alternativen Wärmeerzeugers muss dieser einen entsprechen- den Anschluss besitzen (potentialfrei- er Kontakt für Ein-/Aus-Signal und optional eine 0-10V-Schnittstelle). - Damit eine effiziente Funktion der Heizungsanlage gewährleistet ist, Pufferspeicher vom Typ PR...-5 oder neuer verwenden. Technische Daten: Abmessungen BxHxT: 246 x 184 x 61 Sicherung (V/AT): 5 BUS-Schnittstelle: EMS 1.0/2.0 Max. Leistungsabgabe: Pumpe AWE 400 W (Hocheffizienzpumpe zu- lässig, max. 40A/μs), Modul insgesamt: max. 600 W Lieferumfang: Modul AM200 zur Wandmontage 3 Vorlauffühler FV/FZ, 9 mm Montagematerial - Installationsanleitung

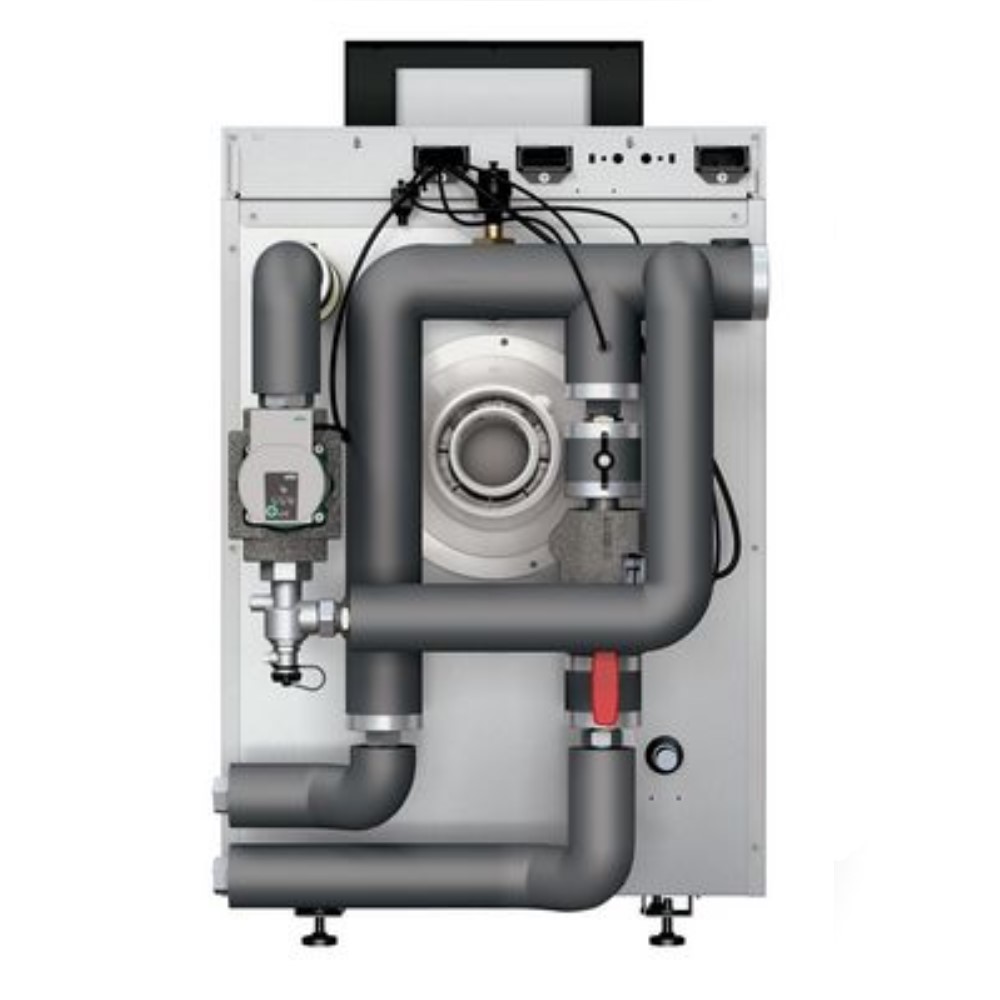

Buderus Hybridgruppe HF-Set HYC25-2 Anschlussgr. für GB212,KB192,KB195 Herstellerteilenummer: 8732965485 Beschreibung Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i/KB195i,GB212. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200.2 notwendig. Besteht aus:- Umwälzpumpe mit Isolierung- Bypassrohr BHS isoliert- 2x Temperaturfühler- Entlüfter- Kugelhähne Lieferumfang Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i/KB195i,GB212

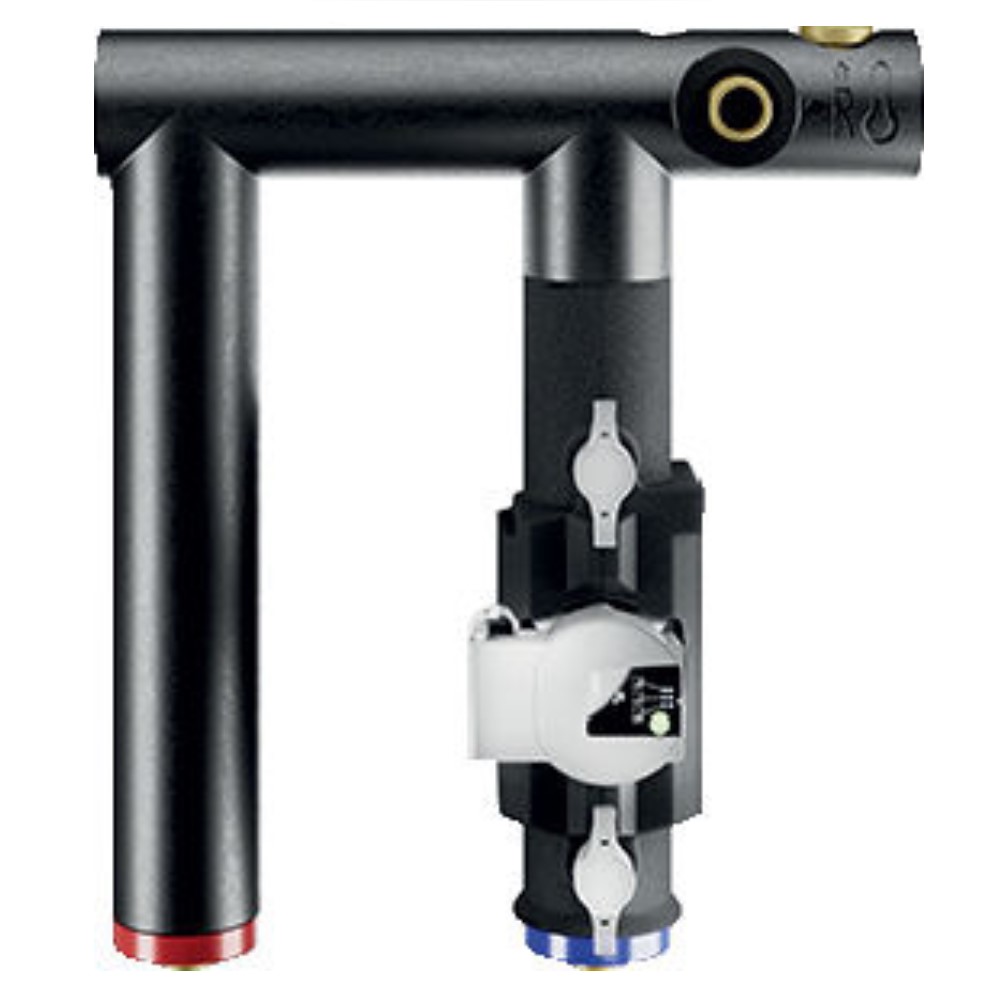

Buderus Hybridgruppe HF-Set HYC40 Anschlussgr. für GB212,KB192,KB195 Herstellerteilenummer: 8732962828 Beschreibung Hybridgruppe HF-Set HYC40: Hybridgruppe HF-Set HYC40 zum Anschluss an den GB212, KKB192i und KB195i. Die Rohrgruppe HF-Set HYC40B als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger.Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200.2 Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Kugelhähne Lieferumfang Buderus Hybridgruppe HF-Set HYC40 Anschlussgr. für GB212,KB192,KB195

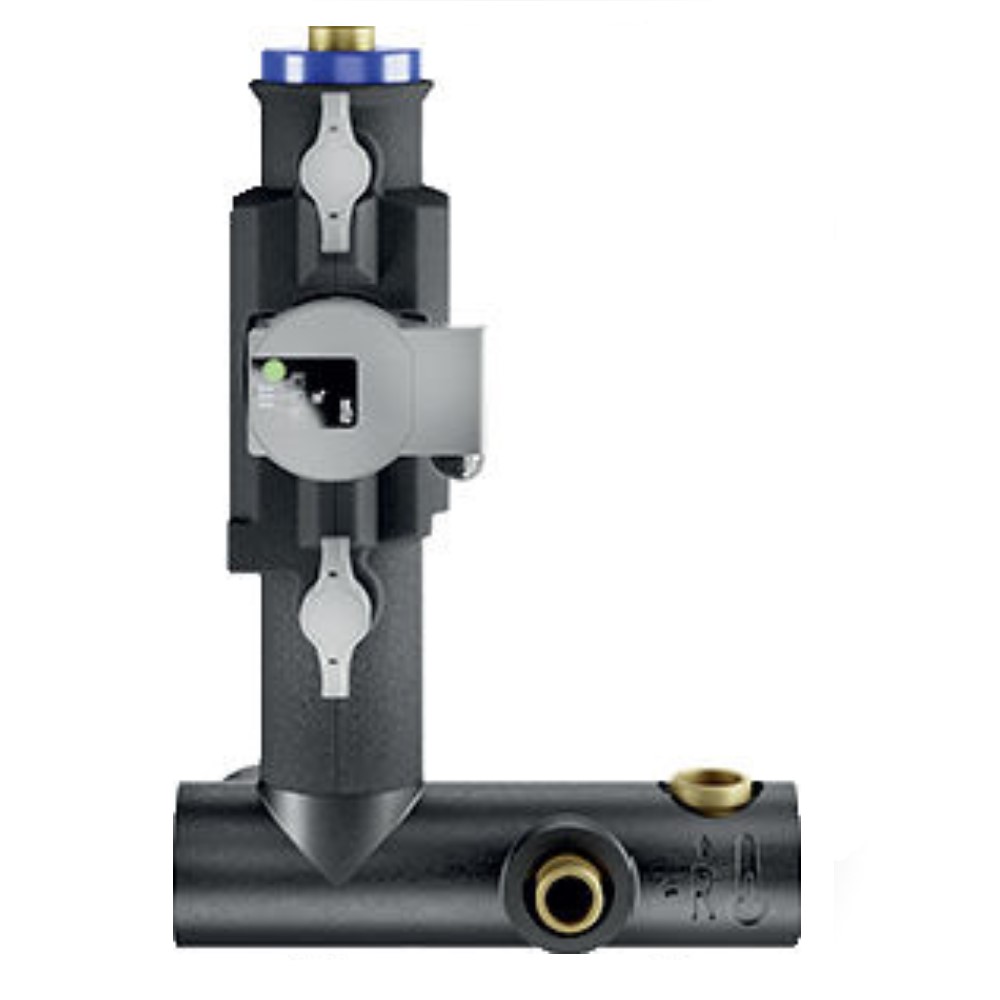

Buderus Hybridgruppe HF-Set HYC40B Anschlussgr. für GB125 Herstellerteilenummer: 8732962812 Beschreibung Hybridgruppe HF-Set HYC40: Hybridgruppe HF-Set HYC40B zum Anschluss an den GB125 bis 35 kW ab V3. Die Rohrgruppe HF-Set HYC40B als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger.Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200.2 Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Kugelhähne Lieferumfang Buderus Hybridgruppe HF-Set HYC40B Anschlussgr. für GB125

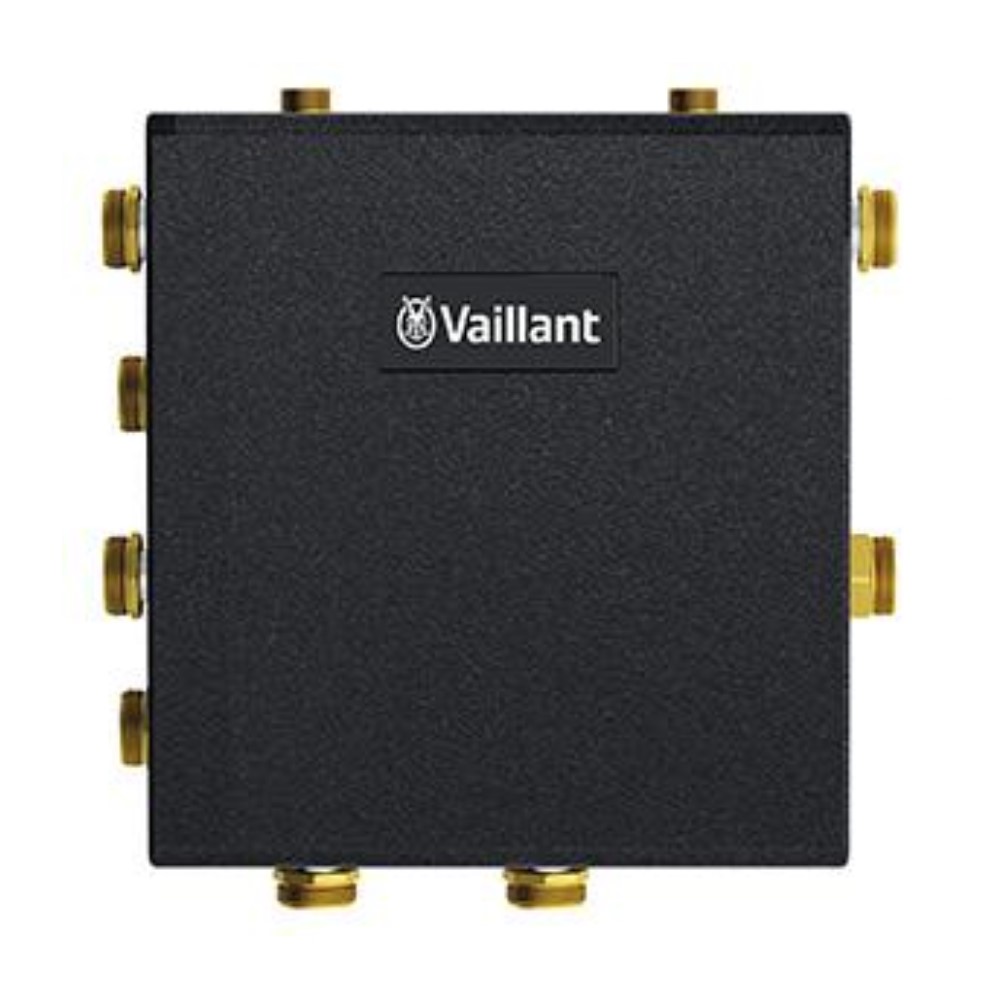

Vaillant Hybrid-Kit, flexible Hydraulikeinheit  Herstellerteilenummer: 8000030595 Beschreibung: Hybrid-Kit, flexible Hydraulikeinheit inkl. Dämmung, Mischrohr, Überströmventil, Rückschlagventil, 3-Wege-Umschaltventil, Temperatursensor und tiefenverstellbarer Wandhalterung. Anschlüsse für eine Luft-/Wasser Wärmepumpe (G 1 1/4), Pufferspeicher (G 1 1/4), einem Spitzenlastgerät (G 3/4), Warmwasserspeicher (G 1 1/4) und einem Abgang für die Wärmeversorgung (G 1 1/4). Verrohrung erfolgt bauseits. Abmaße ohne Wandhalterung: 423 x 405 x 228 mm (HxBxT) Abmaße mit Wandhalterung: 423 x 405 x 298-338 mm (HxBxT) Bestell-Nr. 8000030595 Hinweis: Für den vereinfachten Aufbau eines Hybridsystems. Kompatibel mit VAILLANT Luft-Wasser Wärmepumpen bis 12kW (aroTHERM plus und aroTHERM Split) sowie wandhängenden VAILLANT eBUS Gas-Brennwertgeräten bis 30kW Leistung. Weitere Informationen befinden sich in der zugehörigen Installationsanleitung.

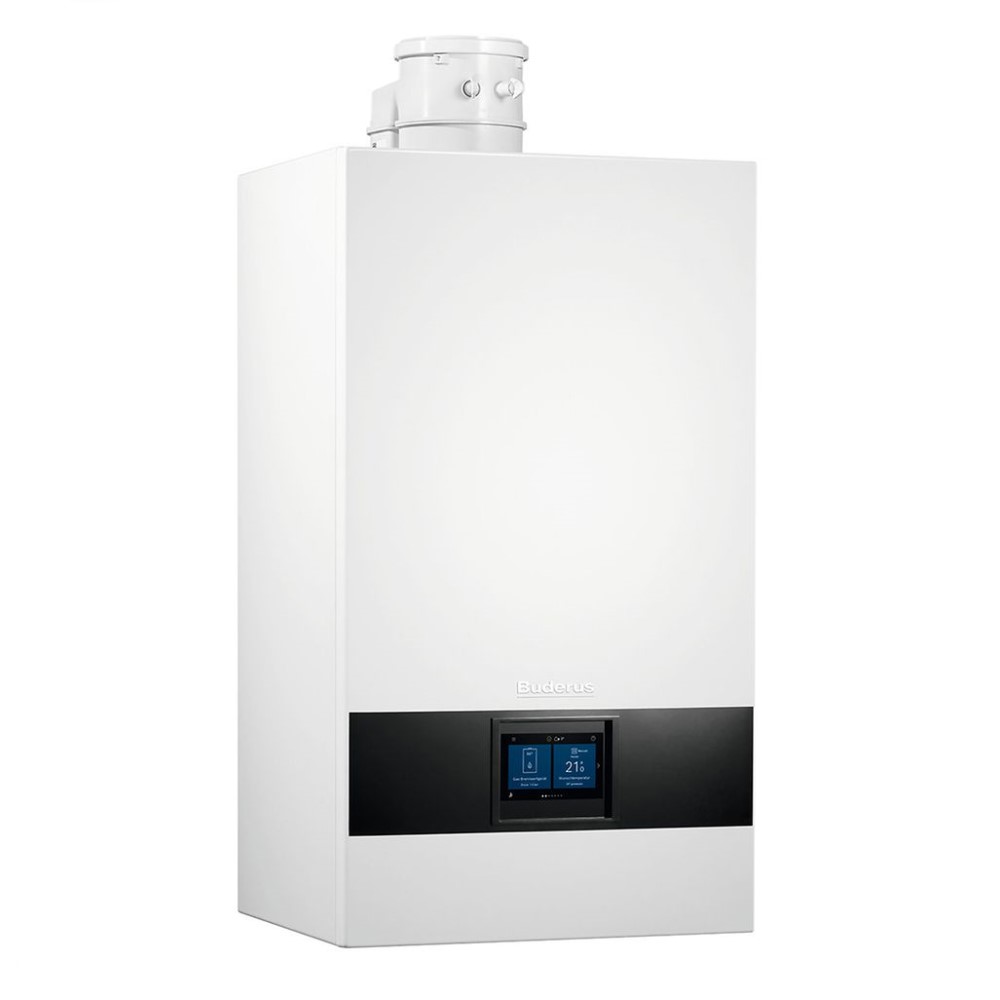

Buderus Logamax plus GBH172i.2-15 DW H Wärmepumpen-Hybridgerät Herstellerteilenummer: 7738101100 Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 17 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 % Schalleistungspegel in Innenräumen: 39 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 94 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 2,8/18,1 kW - bei 80/60: 2,7/16,7 kW - bei Warmwasser: 19,3 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101100 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

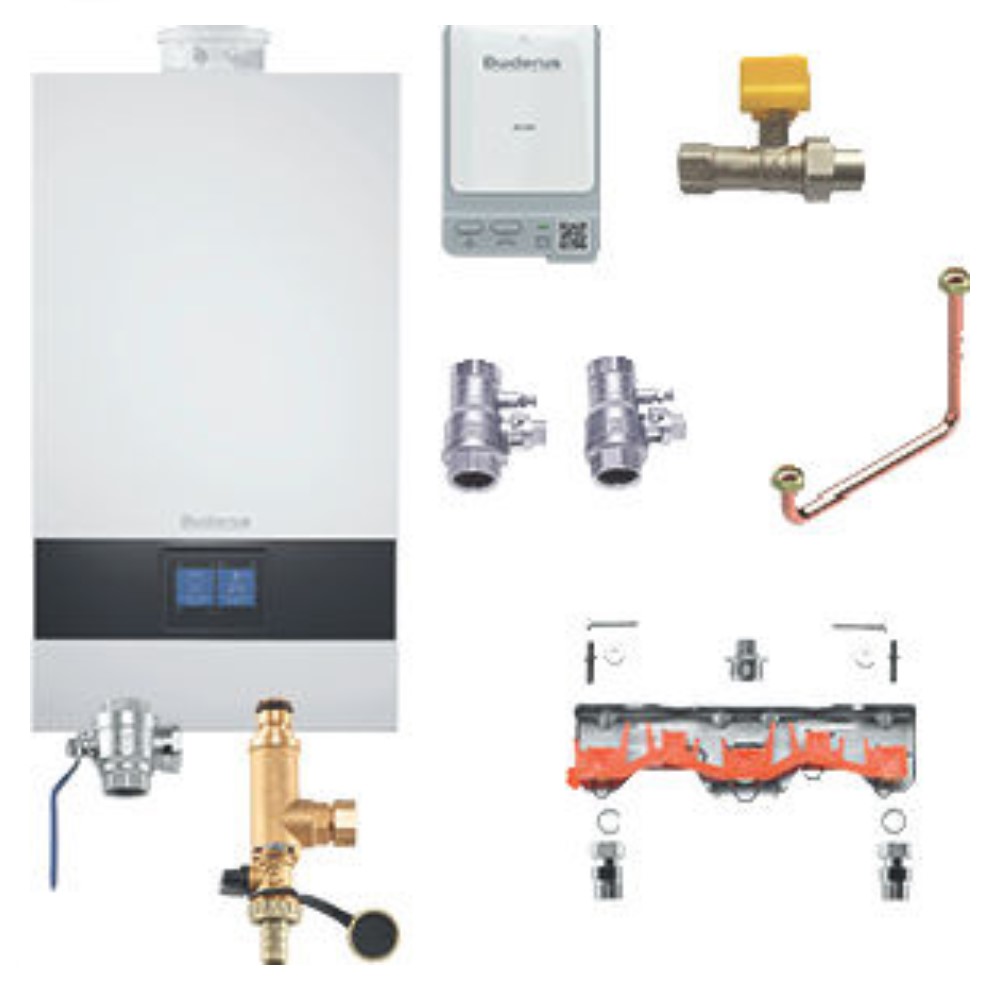

Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-15 H, MAPL, Bypass, MX400 Herstellerteilenummer: 7739624670 Lieferumfang Buderus Logamax-plus Hybridgerät GBH172i.2-15 H Montageanschlussplatte Gas-Durchgangshahn mit TAS 1/2" 2 Wartungshähne Durchgangsform 3/4" Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 17 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 % Schalleistungspegel in Innenräumen: 39 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 94 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 2,8/18,1 kW - bei 80/60: 2,7/16,7 kW - bei Warmwasser: 19,3 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101100 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

Buderus Logamax plus GBH172i.2-30 DW H Wärmepumpen-Hybridgerät Herstellerteilenummer: 7738101102 Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 30 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 % Schalleistungspegel in Innenräumen: 46 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 95 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 3,1/31,1 kW - bei 80/60: 3,0/29,6 kW - bei Warmwasser: 30,2 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101102 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

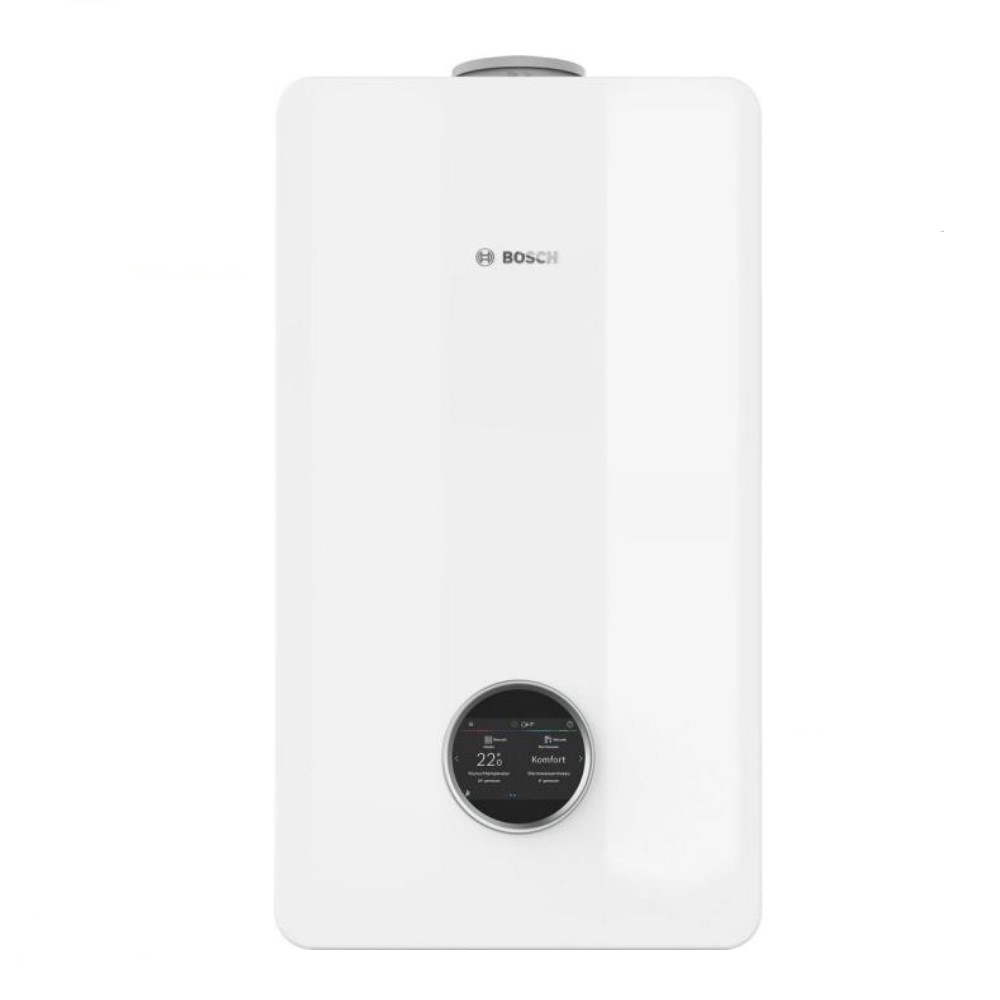

BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Herstellerteilenummer: 7738101104 Lieferumfang: BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Beschreibung: Sole/Wasser-Wärmepumpe für die Innenaufstellung mit integriertem 180 L Edelstahl-Warmwasserspeicher. Hocheffiziente Invertersteuerung für modulierende Betriebsweise. Besonders leise Wärmepumpe, Aufstellung auch im Hauswirtschaftsraum möglich. Hochwertiges Design der Verkleidung mit Front aus weißem Metallblech. - Inkl. Absperrarmatur mit Partikelfilter und Magnetitanzeige für die Heizungsanlage - Inkl. Außentemperatur- und Vorlauffühler - Inkl. LAN- und Funkmodul MX400 und Halter - Inkl. Internetschnittstelle - Inkl. integrierter, hocheffizienter Heizkreispumpe mit EEI < 0,20 - Inkl. integrierter, hocheffizienter Solepumpe mit EEI < 0,20 - Inkl. integriertem 9 kW E-Heizstab - Mit integrierter Wärmemengen- und Stromzählung - Passive Kühlstation für Raumkühlung optional erhältlich - Für einfachen Transport und Einbringung Teilung von Hydraulik- und Kältemodul innerhalb weniger Minuten möglich. Kältekreis zum vereinfachten Serviceeinsatz auf Schlitten herausziehbar. Einfache Bedienung über EMS plus Regelsystem mit Touchscreen BC400. - Regelungsfunktionen: - 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich - Warmwasserbetrieb mittels integriertem Umschaltventil und integriertem Warm- wasserspeicher - Funktionserweiterung über optionale Reglermodule möglich (Schwimmbad, Solar, etc.) - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz bzw. PV-Anlage vorbe- reitet Technische Daten: Produkttyp: CSH5800iG 15 P 23 Farbe: Weiß Geeignete Brennstoffart: Erdgas H2 Ready: Ja Max. H2-Anteil: 20 % Kesseltyp: System Heizkreis-Pumpentyp: YES Max. Nennwärmeleistung (80/60 °C): 16,7 kW Max. Nennwärmeleistung: 16,7 kW Bei Nennwärmeleistung und Hochtemperaturbetrieb: 87,8 % Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98,1 % Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 106 % Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 % Max. Vorlauftemperatur: 88 °C Wasservolumen: 2 l Max. Warmwasser-Dauerleistung: 24,1 kW Nennwärmebelastung Warmwasser: 24,1 kW Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 2,7 kW Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 24,1 kW Anschlussart 1: 1/N/PE Schutzklasse (EN 61140): IPX4D Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 46 W Min. Abgasmassestrom (80/60 °C): 0,0013 kg/s Max. Abgasmassestrom (80/60 °C): 0,0108 kg/s Min. Abgastemperatur (80/60 °C): 56 °C Max. Abgastemperatur (80/60 °C): 63 °C Min. Abgastemperatur (50/30 °C): 31 °C Max. Abgastemperatur (50/30 °C): 45 °C Verfügbarer Förderdruck: 122 Pa Höhe: 780 mm Breite: 440 mm Tiefe: 365 mm Nettogewicht: 46,7 kg Gasanschluss: 3/4 Zoll Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll Abgasrohranschluss: 80 mm Luftanschluss-Durchmesser: 125 mm Energieeffizienzklasse: A Spektrum: A+++ ->D Nennwärmeleistung: 17 Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 Jährlicher Energieverbrauch: 34 Schallleistungspegel innen: 39 Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 5,5 Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 7738101104 Verpackungsabmessung: 500x400x975 mm Gesamtgewicht inkl. Verpackung: 48,7 kg Installation: Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden

Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-30 H, MAPL, Bypass, MX400 Herstellerteilenummer: 7739624671 Lieferumfang Buderus Logamax-plus Hybridgerät GBH172i.2-30 H Montageanschlussplatte Gas-Durchgangshahn mit TAS 1/2" 2 Wartungshähne Durchgangsform 3/4" Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 30 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 % Schalleistungspegel in Innenräumen: 46 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 95 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 3,1/31,1 kW - bei 80/60: 3,0/29,6 kW - bei Warmwasser: 30,2 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101102 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Herstellerteilenummer: 7738101104 Lieferumfang: BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Technische Daten: Produkttyp: CSH5800iG 30 P 23 Farbe: Weiß Geeignete Brennstoffart: Erdgas H2 Ready: Ja Max. H2-Anteil: 20 % Kesseltyp: system Heizkreis-Pumpentyp: YES Max. Nennwärmeleistung (80/60 °C): 29,6 kW Max. Nennwärmeleistung: 29,6 kW Bei Nennwärmeleistung und Hochtemperaturbetrieb: 88,6 % Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98 % Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 102,5 % Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 % Max. Vorlauftemperatur: 88 °C Wasservolumen: 2 l Max. Warmwasser-Dauerleistung: 30,2 kW Nennwärmebelastung Warmwasser: 30,2 kW Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 3 kW Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 30,2 kW Anschlussart 1: 1/N/PE Schutzklasse (EN 61140): IPX4D Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 78 W Min. Abgasmassestrom (80/60 °C): 0,0014 kg/s Max. Abgasmassestrom (80/60 °C): 0,0135 kg/s Min. Abgastemperatur (80/60 °C): 56 °C Max. Abgastemperatur (80/60 °C): 68 °C Min. Abgastemperatur (50/30 °C): 31 °C Max. Abgastemperatur (50/30 °C): 49 °C Verfügbarer Förderdruck: 230 Pa Höhe: 780 mm Breite: 440 mm Tiefe: 365 mm Nettogewicht: 46,7 kg Gasanschluss: 3/4 Zoll Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll Abgasrohranschluss: 80 mm Luftanschluss-Durchmesser: 125 mm Energieeffizienzklasse: A Spektrum: A+++ ->D Nennwärmeleistung: 30 Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 Jährlicher Energieverbrauch: 62 Schallleistungspegel innen: 46 Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 9,8 Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 7738101106 Verpackungsabmessung: 500x400x975 mm Gesamtgewicht inkl. Verpackung: 48,7 kg Installation: Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden
