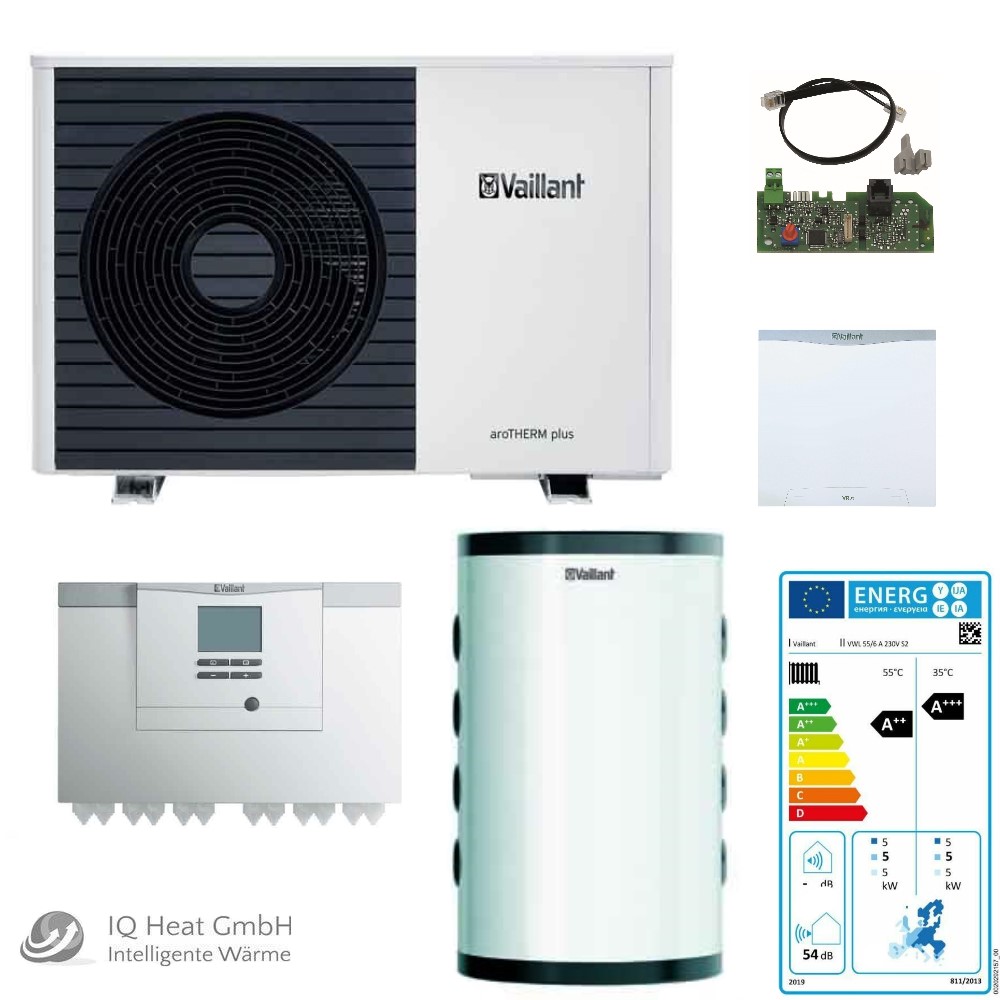

Vaillant Luft Wärmepumpe Hybridsystem aroTHERM plus VWL 55/6 A S2 Paket 4.051/2

VA Paket 4.052/2 aroTHERM plus VWL 75/6 A S2 für Hybridsystem Herstellerteilenummer: 0010040558 Beschreibung: Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß. Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser. Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten. Technische Daten: Modulierender EC Lüfter - Hocheffizienz-Pumpe - Sensorgesteuerter Kältekreislauf - Sicherheitswärmetauscher(doppelwandig) - Automatisches Entlüftungsventil - Integrierter aktiver Kühlbetrieb (dafür muss das Heizsystem bauseitig vorbereitet sein) Heizleistung (A2W35) 3,1 kW Leistungszahl 4,1 Heizleistung (A-7W35) 7,0 kW Leistungszahl 2,8 Anschlüsse - Heizungs-Vor-/Rücklauf G 5/4 Betriebsdruck max. 3 bar maximale Temperatur - mit Wärmepumpe 60 Grd.C - mit Wärmepumpe+Zusatzheizung 75 Grd.C Höhe: 965 mm Breite: 1100 mm Tiefe:450 mm Gewicht 133 kg Schallleistungspegel 60 dB(A) Schutzart IP 25 Lufteintrittstemperatur -15/40 Grd.C Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++ Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++ (Spektrum A+++ bis D) Herstellerteilenummer: 0010021118 VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643 Pufferspeicher für Wärmepumpen VPS R 100/1 M 1 × Pufferspeicher VPS R 100/1 M 1 × Stellfüße 1 × Tauchhülse 6 × Stopfen inkl. Dichtungen G 1½″ 1 × Bedienungs- und Installationsanleitung Diffusionsdichter Pufferspeicher für Heiz- und Kühlbetrieb Dämmung aus 50 mm Polyurethane-Schaum VPS R 100 für Boden- und Wandmontage geeignet 8 Anschlüsse als Reihen- oder Trennspeicher verwendbar Prallbleche für optimale Einschichtung Lieferumfang: 1x 0010021118 Heizungswärmepumpe aroTHERM plus VWL 75/6 A S2 1x 0010021456 Pufferspeicher VPS R 100 1x 0010031643 Wärmepumpen- Steuerungssystem VWZ AI für aroTHERM plus VWL 1x 0020184846 VR 71 Mischer- und Solarmodul 1x 0020139895 VR 32/3 Buskoppler Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

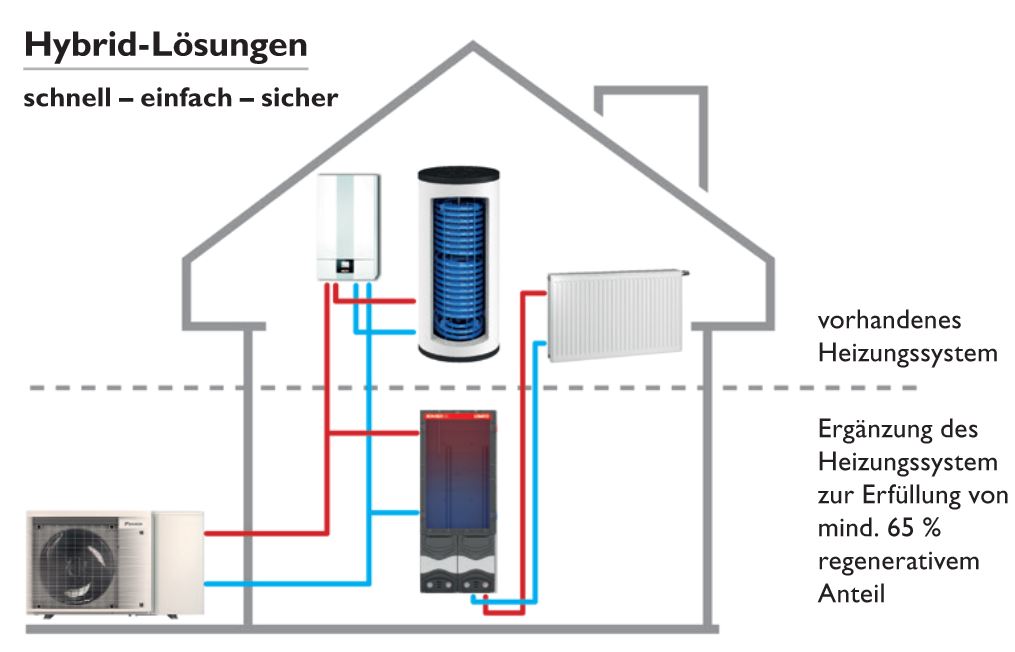

DAIKIN Hybrid Paket 3M 8 kW mit wandhängenden Puffer 50 Liter und Zubehör Herstellerteilenummer: EBLA08E3V3 Beschreibung: Paket zur Ergänzung des Heizungssystem zur Erfüllung des Anteils erneuerbaren Energien 65 %. Ein neu gestaltetes Gehäuse: Das in Weiß gehaltene, sich horizontal erstreckende Frontgitter verbirgt den Ventilator im Inneren vollständig. Dadurch reduziert sich die Wahrnehmung des im Gerät erzeugten Schalls. Das hellgraue Gehäuse aus einem Stück reflektiert das Umgebungslicht in gewissem Maße und passt sich so unauffällig in sein Umfeld ein. Monoblock, betrieben mit dem Kältemittel R-32: DAIKIN gehört zu den Pionieren bei der Einführung von mit R-32 betriebenen Wärmepumpen. Das Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen Kältemitteln in nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch sein deutlich niedrigeres Treibhauspotenzial (GWP) zur Verbesserung der CO2-Bilanz bei. R-32 kann problemlos zurückgewonnen und wiederverwendet werden und stellt somit einen hervorragenden Beitrag zum Erreichen der CO2-Ziele der Europäischen Union dar. Komfort zu jeder Jahreszeit Bis zu A+++ (Raumheizen) Betrieb bis zu einer Außentemperatur von -25 °C Vorlaufwassertemperatur von 55 °C bei Außentemperatur von -15 °C Mit Heizleistung von 4, 6 oder 8 kW erhältlich Geeignet für kleinere Neubauten und Modernisierung Technische Daten: Nom Heizleistung. kW 7.50 (1), 7.80 (2) Leistungsaufnahme Kühlung Nom. kW 0.820 (1), 1.36 Heizen Nom. kW 1.08 (1), 1.55 (2) Schallleistungspegel Heizen Nom. dB(A) 62.0 Kühlen Nom. dB(A) 62.0 (1) COP 4.60 (1), 3.50 (2) Breite mm 1,250 Tiefe mm 362 Höhe mm 770 Gewicht Maßeinheit kg 91.0 Raumheizen Wasserauslass 35°C für durchschnittliches Klima Allgemein ηs (SaisonaleEffizienzRaumheizen) % 181 SaisonaleEffizienzklasseRaumheizen A+++ SCOP 4.61 Wasserauslass55 °C für durchschnittliches Klima Allgemein Saisonale EffizienzklasseRaumheizen A++ ηs (SaisonaleEffizienzRaumheizen) % 131 SCOP 3.35 Heizerleistung Stufe 1 kW 3 Schalldruckpegel Heizen Nom. dB(A) 49.0 Kühlung Nom. dB(A) 50.0 Kältemittel Refrigerant-=-Charge-=-TCO2Eq TCO2Eq 0.910 GWP 675.0 Charge kg 1.35 Typ R-32 Betriebsbereich Kühlung Umgebung Max. °C Trockenkugel 43 Min. °C Trockenkugel 10 Wasserseite Max. °C 22 Min. °C 5 Heizen Wasserseite Max. °C 65 Min. °C 15 Warmwasser Wasserseite Max. °C 55 Min. °C 25 Umgebung Min. °C Trockenkugel -27 Betriebsspannung: 230 Volt 50 Hz EER: 5.19 (1), 3.14 (2) DEBE Bomber 50 C für Wärmepumpensysteme: Pufferspeicher in Wärmepumpensystemen dienen dazu, überschüssige Wärme zu speichern und bei Bedarf an das Heizungssystem abzugeben. Die Wärmeerzeugung wird damit vom Wärmeverbrauch entkoppelt. Zudem besteht die Möglichkeit, weitere regenerative Energiequellen, wie Photovoltaik, Solarthermie oder Biomasse, zu erschließen. Ein weiterer Vorteil. Mit einem Pufferspeicher arbeitet die Wärmepumpenanlage gleichmäßiger, da sie weniger oft ein- und ausschaltet. Das schont die Technik und sorgt für eine längere Lebenszeit der Anlage. Mit dem ultraflachen Mini Pufferspeicher Bomber 50 C hat das Unternehmen Lovato, Partner der DEBE Flow Group GmbH (Limbach-Oberfrohna) ein solches Hybrid-System im Programm. Das kompakte, ultraflache Modul (520 x 860 x 240 mm) verfügt über ein Fassungsvermögen von 50 Liter. Mit ihm lassen sich bis zu zwei Wärmequellen, beispielsweise Wärmepumpe, Heizkessel oder andere, anschließen. Der Bomber 50 C übernimmt dabei die Funktion der hydraulischen Weiche und der Heizkreisverteilung der Heizkreise. Die interne Membrane und die Konfiguration der Sekundäranschlüsse ermöglichen eine korrekte Flüssigkeitsschichtung. Der für die Wärmepumpe vorgesehene Anschluss (max. 4,5 m3/h) garantiert eine vollständige Ausnutzung des Speichervolumens und steigert die Betriebskontinuität. Wenn es nicht möglich oder nicht notwendig ist, eine zusätzliche Energiequelle einzubinden, ist das Modul mit einem Anschluss für die Verbindung eines elektrischen Widerstands mit bis zu drei kW ausgestattet. Der Mini-Pufferspeicher wird mit einem automatischen Entlüftungsventil und einem Temperaturfühlerschacht geliefert. Er ist komplett isoliert und kann sowohl in Heizungs- und Klimaanlagen eingesetzt werden. Für Korrosionsbeständigkeit sorgt eine Kataphorese-Oberflächenbehandlung Lieferumfang: DAIKIN Altherma 3 M E3V3 7,8kW H/C Wärmepumpen-Außengerät, 1-phasig/230V Raumthermostat Madoka DK Mischermodul (Reglereinheit ohne Pumpen) 2x DK Frostschutzvtl. Monoblock-WP Frostschutz für das System unter 4 C DK Kommunikationseinheit SOL-Pac LT/HT zur Kommunikation zwischen Solar und WP DEBE Bomber 50 C Puffer / Weiche / Verteilerkombination COMFORT Kessel-Anbindesys. Regumat S-180 DN25(1") kurze Bauf. o. Pumpe m. Dämmung DAB Elektronisch geregelte Umwälzpumpe EVOSTA 3 60/180 1" EUROPA Rückschlagventil VRE 25, PN 25 1" IG, max 110 Grad C., MTR # 0560025 Montage und Bedienungsanleitung  Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

Remeha Wärmepumpen-Hybrid-Paket HybridPlus HP 390-5 Pufferspeicher und Wärmepumpe Tzerra Beschreibung: Arbeitet die bereits bestehende Öl- oder Gas-Heizung noch wirtschaftlich und sicher, kann diese nachträglich um einen umweltfreundlichen Wärmeerzeuger ergänzt werden. Das neuartige Luft-/Wasser-Wärmepumpensystem HybridPlus ist für bestehende Heizkesselanlagen entwickelt worden. Es passt in alle vorhandenen Niedertemperaturanlagen und dient der Trinkwassererwärmung sowie Heizungsunterstützung. Im System kommt die Luft-/Wasser-Wärmepumpe des TzerraHP zum Einsatz. Die Kopplung mit Solar, Photovoltaik und Biomasse, sowie der Anschluss an Wasch- und Spülmaschine ist möglich. Eine legionellenfreie Warmwasserbereitung für höchste Komfortansprüche wird durch einen besonders leistungsstarken Frischwasserspeicher garantiert wobei selbst im tiefen Winter das Warmwasser noch von der Solaranlage oder der Wärmepumpe vorgewärmt werden kann. Die Remeha Hybridsysteme können einfach mit anderen Energiequellen wie zum Beispiel wassergeführten Kaminöfen kombiniert werden. Beim HybridPlus HP 390-5 können die Luft/Wasser-Wärmepumpe und der Pufferspeicher an einen bestehenden Heizkessel angeschlossen werden, beim HybridPlus HP 5.1 kann die Wärmepumpe direkt an einen vorhandenen Pufferspei- cher angeschlossen werden. Einfacher kann moderne Wärmepumpentechnik nicht in Ihr vorhandenes Heizsystem integriert werden Sinnvolle Ergänzung für bestehende Kesselanlagen: Einfache Montage durch hohe Vorfertigung mit elektrischer Verdrahtung Ausgereifte Systemkomponenten und getrennt voneinander arbeitende Energiesysteme für höchsten Komfort und garantierte Betriebssicherheit auch bei -20°C oder sehr hohem Warmwasserbedarf durch Anschluss eines Öl- oder Gasheizkessels Intelligente 4 Zonen Speicherkonfiguration zur hydraulischen Verknüpfung der Energieerzeuger für höchste Effizienz Hohe Jahresarbeitszahl der Wärmepumpe (COP > 3,5) durch außentemperaturabhängige COP Optimierungsregelung Die RemaCal Wärmepumpensteuerung ermittelt über den Strom- und Gaspreis die wirtschaftlich optimierte Arbeitsweise der Wärmepumpe Es sind keine Kälteleitungen zu verlegen (Wasser / Frostschutz Technische Daten Wärmepumpe: Luft-Wasser-Wärmepumpe ohne E-Heizstab PUHZ - W50 VHA mit 5 kW Leistung bei 1,2 - 1,6 KW Stromaufnahme CE-zertifiziert für geschlosseneHeizungsanlagen nach DIN EN 12828. COP A-7/W35 - 2,78 COP A2/W35 - 3,31 COP A10/W35 - 4,57 Jahresarbeitszahl:>3,51 Heizleistung: von 3,5 - 5 KW Geräuschlevel: 48 (dB) Maße LxBxH: 950 x 330 x 750 mm Gewicht: 75 kg max. Betriebsstrom 13 A, Sicherung: 16 A Betriebsstrom: bis 5,4 A für Heizung und Warmwassererwärmung, wasserseitige Anschlüsse: 25,4 mm Kältemittelinhalt: 1,7 kg Regelung mit Temperaturanzeige Betriebsweise COP Optimiert von +55 C VL bei 20 C AT bis 25 C VL bei - 10 C AT Verkleidung verz. Stahlblech, gepulvert Munsell 3Y 7 8 / 1.1. Technische Daten: FRIWA Speicher zur legionellen TW Erwärmung mit verschiedenen Temperaturzonen: Trinkwasser / Ladezone / Trinkwassererzone, Pufferspeicher und HP Zone und Behälter sind aus hochwertigem Stahlblech mit Rostschutzbeschichtung. Integrierte Trinkwasserheizschlange aus Edelstahlwellrohr. Eingebauter Edelstahlwellrohr- Wärmetauscher für HP Anschluss Wärmedämmung aus 100 mm Polyestervlies mit umweltfreundlicher Polystyrol Außenhaut weiß glänzend mit Thermosiphon-Anschlüssen zur Verm. Von Inrohrzirkulationsverlusten. Regelung Wärmepumpe bestehend aus: Platine im Gehäuse: PAC-IF021B Speicherkabelfühler:PAC-THO10-E Fernbedienung: PAR-W21MAA-J Relaisanschlussk. Ladep.: JST-Nr.KS6700 Bestellnr.: 02VA-18LK900-D Wärmepumpenstation 7606943 für Technische Daten FRIWA-Speicher HP390: Typ: TzerraHP 690-5 Solarspeicherdaten: Betriebsbedingungen Solarspeicher: Zul. Betriebsüberdruck - Primär (Solar-WT): 6 bar Sekundär (Behälter): 6 bar Trinkwasserdurchlauferhitzer.: 10 bar Zul. Vorlauftemperatur - Primär: 120 C - Zul. Vorlauftemperatur Sekundär: 95 C - Trinkwasserdurchlauferhitzer.: 95 C Inhalt Pufferspeicher: 352 Ltr. Inhalt Trinkwasserspeicher: 22 Ltr. NL-Zahl: 3,10 Dauerleistung: 613 l/h - 24 KW Zapfleistung: 170 bis 220 l/10min (45 C) Abmessungen (HxBxT): 1800x 750x990 mm Inhalt HP Wärmetauscher: 11 l Fläche: 2,2 m2, max Druck 10 bar Gewicht 125 kg Artikelnummer 7613239 Lieferumfang des Pakets: HybridPlus-Speichereinheit mit Anbausatz Hochwertige Speicher-Wärmedämmung Kompletter Verrohrungssatz Monoblock Wärmepumpe mit Invertertechnologie RemaCal Wärmepreis-Vergleichsrechner Wärmepumpen Hydraulikstation mit Hocheffizienzpumpe Wärmepumpen Ausdehnungsgefäß 2,0 l

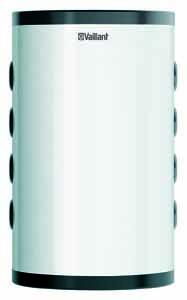

Vaillant Hybrid Paket aroTHERM plus 75/6 mit wandh. Puffer 50l Herstellerteilenummer: 3407179 Beschreibung: Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß. Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser. Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten. Technische Daten: Modulierender EC Lüfter - Hocheffizienz-Pumpe - Sensorgesteuerter Kältekreislauf - Sicherheitswärmetauscher(doppelwandig) - Automatisches Entlüftungsventil - Integrierter aktiver Kühlbetrieb (dafür muss das Heizsystem bauseitig vorbereitet sein) Heizleistung (A2W35) 3,1 kW Leistungszahl 4,1 Heizleistung (A-7W35) 7,0 kW Leistungszahl 2,8 Anschlüsse - Heizungs-Vor-/Rücklauf G 5/4 Betriebsdruck max. 3 bar maximale Temperatur - mit Wärmepumpe 60 Grd.C - mit Wärmepumpe+Zusatzheizung 75 Grd.C Höhe: 965 mm Breite: 1100 mm Tiefe:450 mm Gewicht 133 kg Schallleistungspegel 60 dB(A) Schutzart IP 25 Lufteintrittstemperatur -15/40 Grd.C Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++ Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++ (Spektrum A+++ bis D) Herstellerteilenummer: 0010021118 VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643 DEBE Bomber 50 C für Wärmepumpensysteme: Pufferspeicher in Wärmepumpensystemen dienen dazu, überschüssige Wärme zu speichern und bei Bedarf an das Heizungssystem abzugeben. Die Wärmeerzeugung wird damit vom Wärmeverbrauch entkoppelt. Zudem besteht die Möglichkeit, weitere regenerative Energiequellen, wie Photovoltaik, Solarthermie oder Biomasse, zu erschließen. Ein weiterer Vorteil. Mit einem Pufferspeicher arbeitet die Wärmepumpenanlage gleichmäßiger, da sie weniger oft ein- und ausschaltet. Das schont die Technik und sorgt für eine längere Lebenszeit der Anlage. Mit dem ultraflachen Mini Pufferspeicher Bomber 50 C hat das Unternehmen Lovato, Partner der DEBE Flow Group GmbH (Limbach-Oberfrohna) ein solches Hybrid-System im Programm. Das kompakte, ultraflache Modul (520 x 860 x 240 mm) verfügt über ein Fassungsvermögen von 50 Liter. Mit ihm lassen sich bis zu zwei Wärmequellen, beispielsweise Wärmepumpe, Heizkessel oder andere, anschließen. Der Bomber 50 C übernimmt dabei die Funktion der hydraulischen Weiche und der Heizkreisverteilung der Heizkreise. Die interne Membrane und die Konfiguration der Sekundäranschlüsse ermöglichen eine korrekte Flüssigkeitsschichtung. Der für die Wärmepumpe vorgesehene Anschluss (max. 4,5 m3/h) garantiert eine vollständige Ausnutzung des Speichervolumens und steigert die Betriebskontinuität. Wenn es nicht möglich oder nicht notwendig ist, eine zusätzliche Energiequelle einzubinden, ist das Modul mit einem Anschluss für die Verbindung eines elektrischen Widerstands mit bis zu drei kW ausgestattet. Der Mini-Pufferspeicher wird mit einem automatischen Entlüftungsventil und einem Temperaturfühlerschacht geliefert. Er ist komplett isoliert und kann sowohl in Heizungs- und Klimaanlagen eingesetzt werden. Für Korrosionsbeständigkeit sorgt eine Kataphorese-Oberflächenbehandlung Lieferumfang: Vaillant Heizungswärmepumpe Luft/Wasser aroTHERM plus VWL 75/6 A S2 Vaillant Heizungsregler sensoCOMFORT VRC 720 1 HK, witterungsgeführt, Systemregler1 Variante(n) VA Heizkreis und Solarmodul VR71 für VRC 700 VA Trennrelais für Thermoblock TEC/Classic/VC506 306249 VA Wärmepumpen-Steuerungsmodul VWZ AI für Luft/Wasser-WP aroTHERM plus COMFORT Kessel-Anbindesys. Regumat S-180 DN25(1") kurze Bauf. o. Pumpe m. Dämmung DAB Elektronisch geregelte Umwälzpumpe EVOSTA 3 60/180 1" EUROPA Rückschlagventil VRE 25, PN 25 1" IG, max 110 Grad C., MTR # 0560025 Montage und Bedienungsanleitung  Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

WOLF Hybrid Paket CHA 07 mit wandh. Puffer 50l Herstellerteilenummer: 3407178 Beschreibung: Modulierende, energieeffieziente Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3). Vorlauftemperatur bis zu 70C im reinen WP-Betrieb für sicheren Schutz vor Legionellen. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökol. oder ökonomischen Betrieb. Außeneinheit: Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und el. Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 für optimalen Schutz auch von Kleinkindern. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: Hoch-effizienzumwälzpumpe EEI<0,21 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor. Bedarfs-gerecht geregeltes Elektroheizelement mit 9 kW (400V) im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druckmanometer. Regler mit Steuer- und Überwachungsorganen der ges. WP. Eingänge der Regelung Inneneinheit: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunktwächter/ Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge. Bedienmodul BM-2 oder AM in Inneneinheit integrierbar. Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web. Hydraulische Anschlüsse DN28 (Glattrohr). Montage der Inneneinheit wandhängend mit Einhängewinkel. Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich. Alternativ vollständig integriert im Komplettpaket WOLF Wärmepumpencenter CHC. Technische Daten: Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit 1286x979x586 Inneneinheit 440x790x340 Gewicht: Außeneinheit 152kg Inneneinheit 27kg Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,009kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 4,9/4,1 A7/W35: 4,7/5,3 A10/W35: 2,9/5,9 A-7/W35: 6,9/3,0 Leistungsbereich bei: A2/W35 kW 1,9-7,0 A7/W35 kW 2,2-7,0 A-7/W35 kW 1,6-6,9 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 5,0/6,0 A35/W7: 3,5/4,0 Leistungsbereich Verdichter bei A35/W18: 2,3 - 7,0 Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) Schallleistungspegel: bei Nenn-Wärmeleistung (ErP) 52dB(A) Tag max. 58dB(A) im reduziertem Nachtbetrieb 49dB(A) Schalldruckpegel im reduziertem Nachtbetrieb(in 3m Entfernung, frei aufgestellt) 32dB(A) Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15 bis +70C Kühlbetrieb +7 bis +30C max. Heizwassertemperatur mit E-Heizung 75°C Luft Heizbetrieb min/max -22/+40C Luft Kühlbetrieb min/max +10/+45C Heizwasser Mindestvolumenstrom für Abtauung 20l/min Restförderhöhe bei min. Volumenstrom für Abtauung 610mbar maximaler Betriebsdruck Heizkreis 3bar Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.300m3/h Anschlüsse Inneneinheit: Vorlauf von Außeneinheit/H eizung/Warmwasser 28 x 1 Außeneinheit: Vorlauf/Rücklauf G5/4" IG Kondensatwasseranschluss 50DN Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B) Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8 max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A Maximale Anzahl Verdichterstarts pro Stunde 6 Schutzart Außeneinheit IP 24 Elektrik Inneneinheit Netzanschluss / Absicherung Ausseneinheit 3PE Elektroheizelement 400VAC,50Hz/20A(B) Steuerspannung 1NPE,230VAC,50Hz/16A(B) Leistungsaufnahme Elektroheizelement 9kW Heizkreispump/Standby 3-75W/2W Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC) Schutzart Inneneinheit IP 20 Spektrum: A+++ -> G Energieeffiezienzklasse: A+++ DEBE Bomber 50 C für Wärmepumpensysteme: Pufferspeicher in Wärmepumpensystemen dienen dazu, überschüssige Wärme zu speichern und bei Bedarf an das Heizungssystem abzugeben. Die Wärmeerzeugung wird damit vom Wärmeverbrauch entkoppelt. Zudem besteht die Möglichkeit, weitere regenerative Energiequellen, wie Photovoltaik, Solarthermie oder Biomasse, zu erschließen. Ein weiterer Vorteil. Mit einem Pufferspeicher arbeitet die Wärmepumpenanlage gleichmäßiger, da sie weniger oft ein- und ausschaltet. Das schont die Technik und sorgt für eine längere Lebenszeit der Anlage. Mit dem ultraflachen Mini Pufferspeicher Bomber 50 C hat das Unternehmen Lovato, Partner der DEBE Flow Group GmbH (Limbach-Oberfrohna) ein solches Hybrid-System im Programm. Das kompakte, ultraflache Modul (520 x 860 x 240 mm) verfügt über ein Fassungsvermögen von 50 Liter. Mit ihm lassen sich bis zu zwei Wärmequellen, beispielsweise Wärmepumpe, Heizkessel oder andere, anschließen. Der Bomber 50 C übernimmt dabei die Funktion der hydraulischen Weiche und der Heizkreisverteilung der Heizkreise. Die interne Membrane und die Konfiguration der Sekundäranschlüsse ermöglichen eine korrekte Flüssigkeitsschichtung. Der für die Wärmepumpe vorgesehene Anschluss (max. 4,5 m3/h) garantiert eine vollständige Ausnutzung des Speichervolumens und steigert die Betriebskontinuität. Wenn es nicht möglich oder nicht notwendig ist, eine zusätzliche Energiequelle einzubinden, ist das Modul mit einem Anschluss für die Verbindung eines elektrischen Widerstands mit bis zu drei kW ausgestattet. Der Mini-Pufferspeicher wird mit einem automatischen Entlüftungsventil und einem Temperaturfühlerschacht geliefert. Er ist komplett isoliert und kann sowohl in Heizungs- und Klimaanlagen eingesetzt werden. Für Korrosionsbeständigkeit sorgt eine Kataphorese-Oberflächenbehandlung Lieferumfang: WOLF Wärmepumpe CHA-Monoblock 07/400V mit E-Heizelement WOLF Bedienmodul BM2 mit Außentemperaturfühler DEBE Bomber 50 C Puffer / Weiche / Verteilerkombination COMFORT Kessel-Anbindesys. Regumat S-180 DN25(1") kurze Bauf. o. Pumpe m. Dämmung DAB Elektronisch geregelte Umwälzpumpe EVOSTA 3 60/180 1" EUROPA Rückschlagventil VRE 25, PN 25 1" IG, max 110 Grad C., MTR # 0560025 Montage und Bedienungsanleitung Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

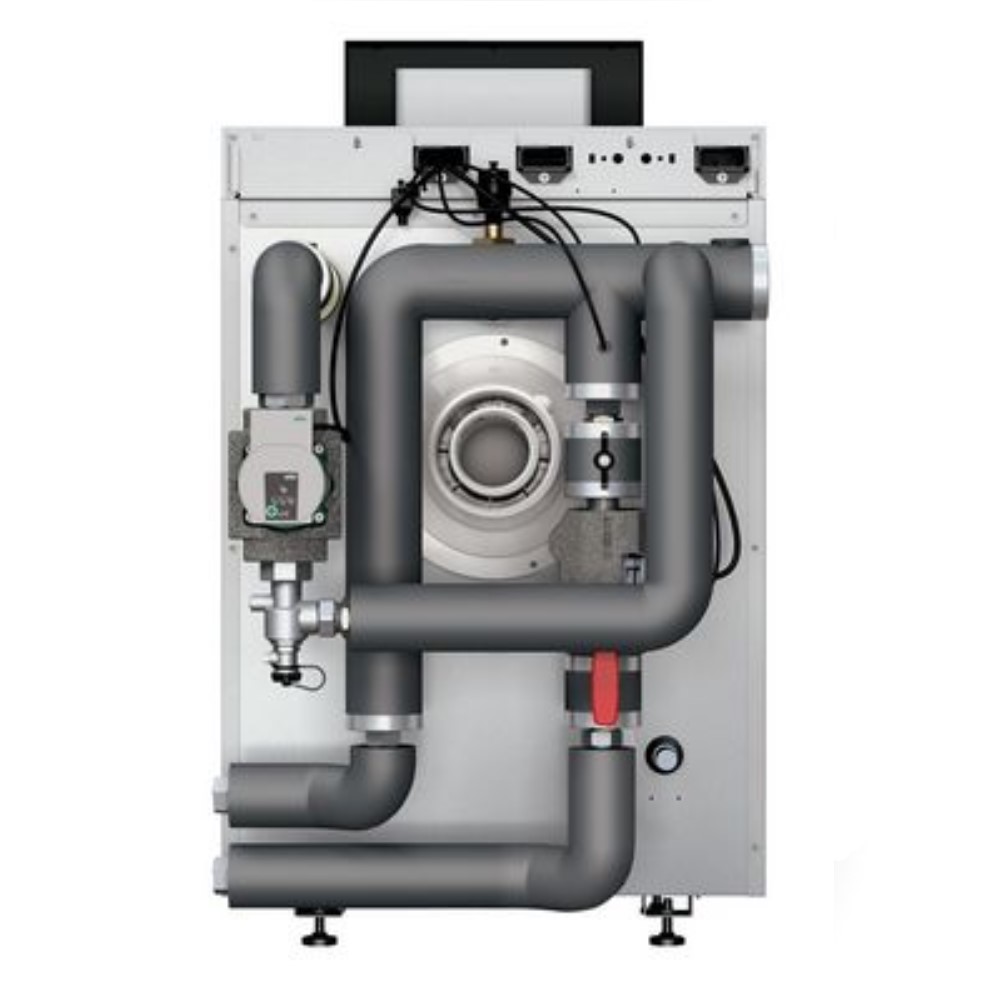

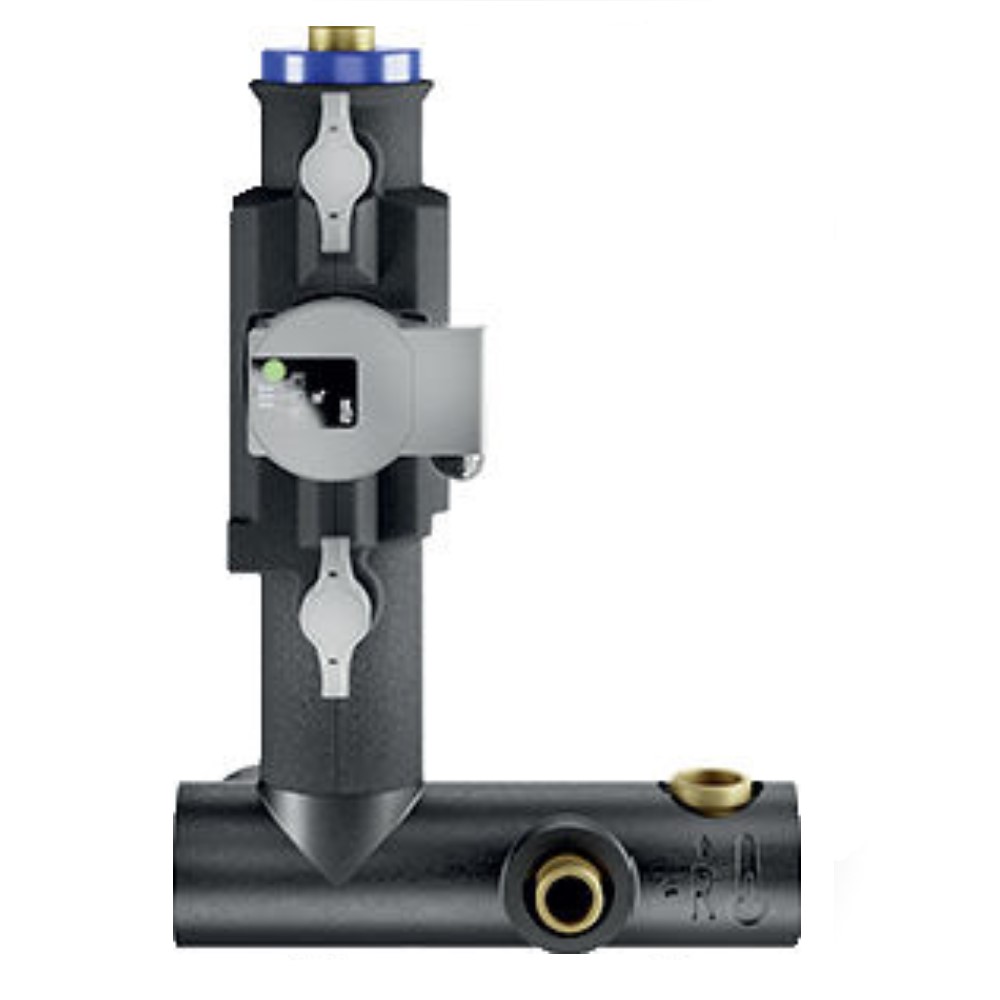

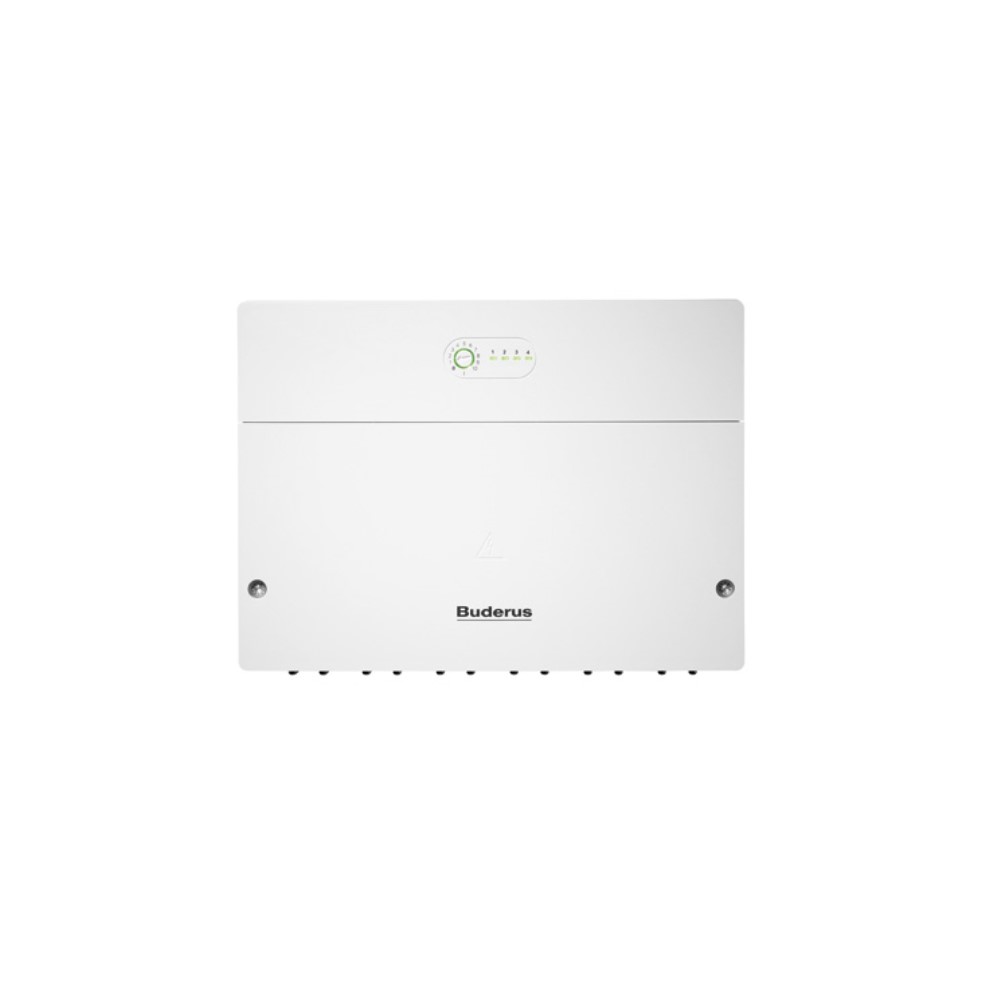

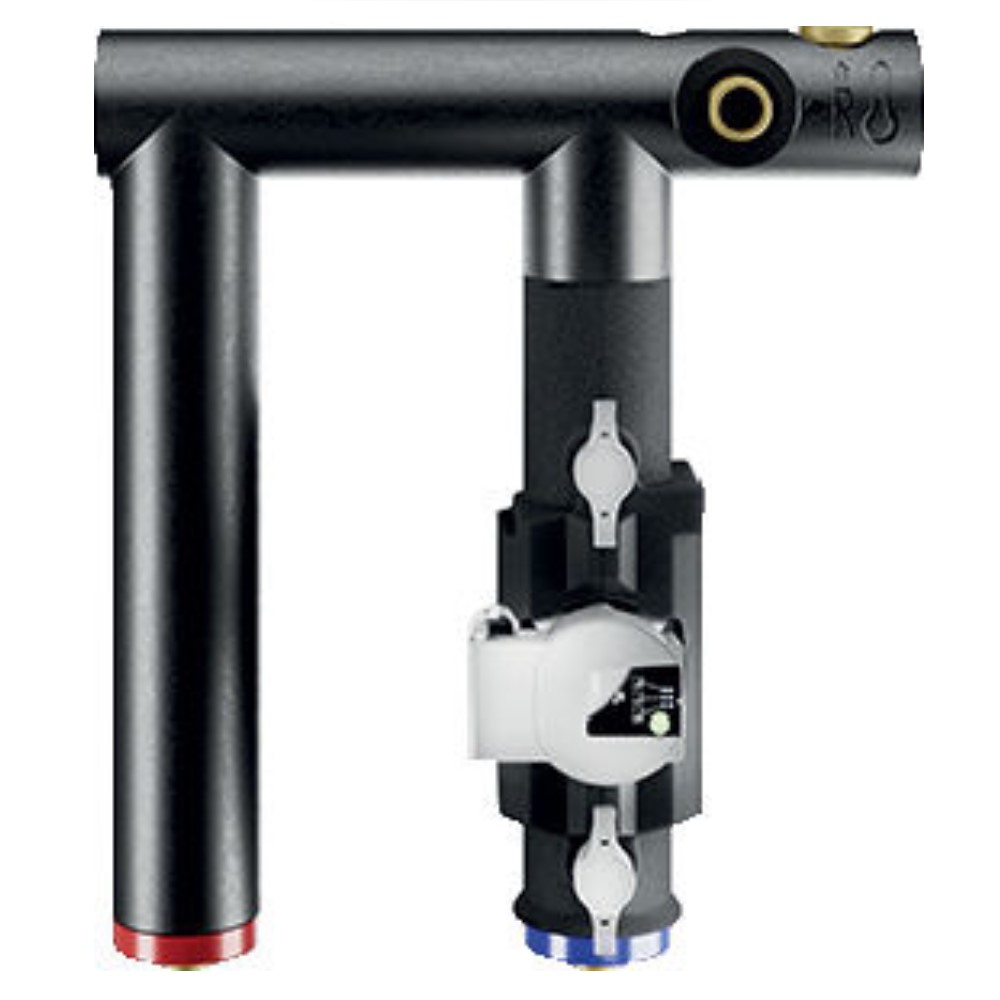

Buderus Logasys SL213 - Bodenstehendes Gas-Brennwert-Hybridsystem Logano plus KBH192i Hersteller: 7739618849 Beschreibung: Das Gas-Brennwert-Hybridsystem Logano plus KBH192i besteht aus vier Komponenten: Dem Gas-Brennwertkessel KB192i, Hybridmanager HM200, Hybrid-Hydraulikgruppe HF-Set HYC25 und Hybrid-Set WLW196-6 A H. Der intelligente Hybridmanager bindet die Wärmepumpen-Außeneinheit in das EMS plus-Regelsystem ein. Der Hybridmanager kann abhängig von der vorab eingestellten Regelungsstrategie entscheiden, ob nur die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellt. Folgende Regelungsstrategien sind über die Systembedieneinheit RC310 einstellbar: Außentemperatur parallel, Außentemperatur alternativ, Wärmepumpe bevorzugt. Bodenstehender Buderus Gas-Brennwertkessel Logano plus KB192i. Geprüft nach DIN EN 677, CE-Kennzeichnung. Mit integrier- tem, modulierendem, leisem Gas-Vormischbrenner, für Überdruckfeuerung, Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip. Kesselglieder aus Aluminium-Silizium-Guss mit glatter Ober- fläche, schalloptimierte Heizgasführung, inklusive Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung. Modernes und zeitgemäßes Design mit Frontverkleidung aus Titanium Glas. Sehr wartungsfreundlich, gute Bauteil- Zugänglichkeit, alle service- und wartungsrelevanten Bereiche von vorne erreichbar, einfache Inspektion, gute Reinigungsmöglichkeit der Heizflächen von vorne, große Revisions- und Inspektionsöffnung. Sehr kompakte Kessel-Abmessungen, geringes Gewicht. Vollautomatischer Gas-Vormischbrenner für den modulierenden Betrieb, extrem leise, mit drehzahlgeregeltem Verbrennungsluftgebläse und Steuerelektronik für reduzierte elektrische Leistungsaufnahme. Werkseitig montierter Heiz- kessel, voreingestellt und geprüft auf Erdgas E. Einfache Umstellung innerhalb von Erdgas durch Drehen der Anpassungsdrossel. Brenner komplett montiert. Raumluftunabhängige Betriebsweise über Zubehör möglich. Vorteile: Die eingebaute, drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe an den Bedarf des angeschlossenen Heizsystems an und spart somit Energie. Das Gas-Brennwert-Hybridsystem lässt sich schnell und einfach In Betrieb nehmen und wird durch die Systembedieneinheit RC310 bedient und gesteuert. Hierzu sind keine Anpassungen vom Kunden notwendig. Das Gas-Brennwert-Hybridsystem Logano plus KBH192i erreicht eine sehr gute Energieeffizienz von bis zu A++. Die vorkonfektionierten Einzelkomponenten aus einer Hand verbinden Sich perfekt zu einem Gas-Brennwert-Hybridsystem. Dazu besteht die Möglichkeit zur Nachrüstung mit weiteren Komponenten.   Technische Daten WLW196i-6 AH: Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe - Max. Heizleistung 7,6 kW bei A2/W35 - Leistungszahl 4,13 bei A2/W35 gemäß EN14825 und 60% Inverterleistung Außeneinheit = ODU6.2i (= OutDoorUnit_Water) - Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit - Schnelle und einfache Installation - Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich - Einfache Bedienung über EMS-plus Bedieneinheit Logamatic RC310 mit Klartextdisplay - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet - Invertergeregelter Verdichter- und Gebläsebetrieb - Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten - Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installations- varianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein ent- sprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne - Rückschlagventil Technische Daten Buderus Logano KB192i: EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++ Energieeffizienzklassen-Spektrum: A+++ -> G Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 127 % Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) - Gasart: Erdgas E Kesselgröße: 15 kW Modulationsbereich: 15-100 % Normnutzungsgrad (Hs): bis 98,4 % Gewicht: 71 kg Abgasanschluss: DN 125/80 Innen Wärmeleistung bei 50/30: 15,0 kW bei 80/60: 13,8 kW Abgastemperatur (Volllast) bei 50/30: 39 C bei 80/60: 63 C Verfügbarer Förderdruck: 70 Pa Max. Vorlauftemperatur: 85 C Abmessungen Tiefe mit Designblende: 630 mm Breite: 600 mm Höhe mit Regelgerät: 1009 mm CE-Kennzeichen: CE-0085CR0220 Zuläss. Betriebsüberdruck: 3 bar Buderus-Artikel-Nr.: 7739618849 Regelsystem und Bedieneinheit: System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme. Großes, grafikfähiges und hinter- leuchtetes Display, Betrieb als Regler für raum- oder witterungsgeführten Betrieb, Regelung für Wärmeerzeuger, Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme- und Service-Funktionen: Konfigurationsassistent, Diagnosefunktionen, Wartungsanzeige. Optionales Zubehör: - Fernbedienung RC200 / RC100 - Mischermodul MM100 - Solarmodule SM100 / SM200 - Internet-Schnittstelle web KM200 / web KM300 Weiteres Zubehör siehe aktueller Katalog Der Systemmanager, der sogenannte Hybridmanager HM200, managt,wie der Name schon sagt, den Betrieb des Systems und bindet die Wärmepumpe in das Regelsystem (Logamatic EMS plus) Ihres Heizsystems ein. Der Hybridmanager „entscheidet“ abhängig von der eingestellten Regelungsstrategie, ob die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellen soll. Das EMS plus Regelsystem sperrt oder gibt den konventionellen Wärmeerzeuger dann dafür frei. So sind der Wärmeerzeuger und die Wärmepumpe immer optimal eingestellt. Regelgerät Logamatic IMC110 mit elektro- nischem Kesselwasserregler sowie elektronischem Sicherheitstemperaturbegrenzer, mit Anschlüssen für die Trinkwassererwärmung sowie einen Heizkreis ohne Mischer. Basiscontroller BC110 mit den Funktionen Schornsteinfeger- und Notbe- trieb. Bedienung über Buderus App MyDevice: - Intuitive Bedienung der Heizungsanlage über Internet - Kontrolle und Änderung von Anlagenparametern - Anzeige Störungsmeldung in der App Fernüberwachung durch den Heizungsfachmann über das Internetportal Buderus Connect: - Betriebszustände und Monitorwerte von mehreren Anlagen im Überblick - Anzeige der aktuellen Störung im Klar- text inklusive einer Gewichtung der möglichen Problemlösungen - Status von Heizung und Warmwasser ermöglicht die Einschätzung der Dringlichkeit eines Serviceeinsatzes - Ausgewählte Anlagenparameter aus der Ferne optimieren Zur Nutzung ist eine Verbindung mit dem Internet erforderlich Lieferumfang: Buderus Gas-Brennwertkessel Logano plus KB192i-15 Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe Warmwasserspeicher Logalux L160.3 in liegender, zylindrischer Stahlblechausführung Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i System-Bedieneinheit RC310 mit Außenfüh- ler für das Regelsystem Logamatic EMS plus Kesselsicherheits-Set BSS Gashahn Kessel-Speicher-Verbindungsleitungen mit Hocheffizienzpumpe und Aufstellblech Membran-Ausdehnungsgefäß 35 Liter/1,5 bar Anschluss-Set AAS Warmwasser-Temperaturfühler Kesselanschluss-Set BCS29 Heizkreis-Schnellmontage-Set HS25 Abscheidergruppe MSL25 Modul HM200 Rohrbegleitheizung 3 m Installationspaket INPA Abdeckhaube für INPA 4-8 AR Isolierung T-Stücke 15-40 kW Befestigungs-Set ODU Luft/Wasser Verbindungsleitungs-Set EMS Module 550   Installation: Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

Buderus Logasys SL213 - Bodenstehendes Gas-Brennwert-Hybridsystem Logano plus KBH192i Hersteller: 7739618850 Beschreibung: Das Gas-Brennwert-Hybridsystem Logano plus KBH192i besteht aus vier Komponenten: Dem Gas-Brennwertkessel KB192i, Hybridmanager HM200, Hybrid-Hydraulikgruppe HF-Set HYC25 und Hybrid-Set WLW196-6 A H. Der intelligente Hybridmanager bindet die Wärmepumpen-Außeneinheit in das EMS plus-Regelsystem ein. Der Hybridmanager kann abhängig von der vorab eingestellten Regelungsstrategie entscheiden, ob nur die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellt. Folgende Regelungsstrategien sind über die Systembedieneinheit RC310 einstellbar: Außentemperatur parallel, Außentemperatur alternativ, Wärmepumpe bevorzugt. Bodenstehender Buderus Gas-Brennwertkessel Logano plus KB192i. Geprüft nach DIN EN 677, CE-Kennzeichnung. Mit integrier- tem, modulierendem, leisem Gas-Vormischbrenner, für Überdruckfeuerung, Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip. Kesselglieder aus Aluminium-Silizium-Guss mit glatter Ober- fläche, schalloptimierte Heizgasführung, inklusive Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung. Modernes und zeitgemäßes Design mit Frontverkleidung aus Titanium Glas. Sehr wartungsfreundlich, gute Bauteil- Zugänglichkeit, alle service- und wartungsrelevanten Bereiche von vorne erreichbar, einfache Inspektion, gute Reinigungsmöglichkeit der Heizflächen von vorne, große Revisions- und Inspektionsöffnung. Sehr kompakte Kessel-Abmessungen, geringes Gewicht. Vollautomatischer Gas-Vormischbrenner für den modulierenden Betrieb, extrem leise, mit drehzahlgeregeltem Verbrennungsluftgebläse und Steuerelektronik für reduzierte elektrische Leistungsaufnahme. Werkseitig montierter Heiz- kessel, voreingestellt und geprüft auf Erdgas E. Einfache Umstellung innerhalb von Erdgas durch Drehen der Anpassungsdrossel. Brenner komplett montiert. Raumluftunabhängige Betriebsweise über Zubehör möglich. Vorteile: Die eingebaute, drehzahlgeregelte Inverter-Technologie passt die Leistung der Wärmepumpe an den Bedarf des angeschlossenen Heizsystems an und spart somit Energie. Das Gas-Brennwert-Hybridsystem lässt sich schnell und einfach In Betrieb nehmen und wird durch die Systembedieneinheit RC310 bedient und gesteuert. Hierzu sind keine Anpassungen vom Kunden notwendig. Das Gas-Brennwert-Hybridsystem Logano plus KBH192i erreicht eine sehr gute Energieeffizienz von bis zu A++. Die vorkonfektionierten Einzelkomponenten aus einer Hand verbinden Sich perfekt zu einem Gas-Brennwert-Hybridsystem. Dazu besteht die Möglichkeit zur Nachrüstung mit weiteren Komponenten.   Technische Daten WLW196i-6 AH: Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe - Max. Heizleistung 7,6 kW bei A2/W35 - Leistungszahl 4,13 bei A2/W35 gemäß EN14825 und 60% Inverterleistung Außeneinheit = ODU6.2i (= OutDoorUnit_Water) - Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit - Schnelle und einfache Installation - Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich - Einfache Bedienung über EMS-plus Bedieneinheit Logamatic RC310 mit Klartextdisplay - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet - Invertergeregelter Verdichter- und Gebläsebetrieb - Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten - Einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installations- varianten möglich. Zur Regelung und zum Anschluss der elektronischen und elektrischen Systemkomponenten ist ein ent- sprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne - Rückschlagventil Technische Daten Buderus Logano KB192i: EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++ Energieeffizienzklassen-Spektrum: A+++ -> G Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 121 % Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) - Gasart: Erdgas E Kesselgröße: 20 kW Modulationsbereich: 15-100 % Normnutzungsgrad (Hs): bis 98,4 % Gewicht: 71 kg Abgasanschluss: DN 125/80 Innen Wärmeleistung bei 50/30: 22,0 kW bei 80/60: 20,3 kW Abgastemperatur (Volllast) bei 50/30: 39 C bei 80/60: 63 C Verfügbarer Förderdruck: 80 Pa Max. Vorlauftemperatur: 85 C Abmessungen Tiefe mit Designblende: 630 mm Breite: 600 mm Höhe mit Regelgerät: 1009 mm CE-Kennzeichen: CE-0085CR0220 Zuläss. Betriebsüberdruck: 3 bar Buderus-Artikel-Nr.: 7739618850 Regelsystem und Bedieneinheit: System-Bedieneinheit RC310 mit Außenfühler für das Regelsystem Logamatic EMS plus. Einfache Bedienung und Inbetriebnahme. Großes, grafikfähiges und hinter- leuchtetes Display, Betrieb als Regler für raum- oder witterungsgeführten Betrieb, Regelung für Wärmeerzeuger, Warmwasserbereitung, Heizkreis(e), Solaranlage. Umfangreiche Inbetriebnahme- und Service-Funktionen: Konfigurationsassistent, Diagnosefunktionen, Wartungsanzeige. Optionales Zubehör: - Fernbedienung RC200 / RC100 - Mischermodul MM100 - Solarmodule SM100 / SM200 - Internet-Schnittstelle web KM200 / web KM300 Weiteres Zubehör siehe aktueller Katalog Der Systemmanager, der sogenannte Hybridmanager HM200, managt,wie der Name schon sagt, den Betrieb des Systems und bindet die Wärmepumpe in das Regelsystem (Logamatic EMS plus) Ihres Heizsystems ein. Der Hybridmanager „entscheidet“ abhängig von der eingestellten Regelungsstrategie, ob die Wärmepumpe und/oder der konventionelle Wärmeerzeuger die Wärme bereitstellen soll. Das EMS plus Regelsystem sperrt oder gibt den konventionellen Wärmeerzeuger dann dafür frei. So sind der Wärmeerzeuger und die Wärmepumpe immer optimal eingestellt. Regelgerät Logamatic IMC110 mit elektro- nischem Kesselwasserregler sowie elektronischem Sicherheitstemperaturbegrenzer, mit Anschlüssen für die Trinkwassererwärmung sowie einen Heizkreis ohne Mischer. Basiscontroller BC110 mit den Funktionen Schornsteinfeger- und Notbe- trieb. Bedienung über Buderus App MyDevice: - Intuitive Bedienung der Heizungsanlage über Internet - Kontrolle und Änderung von Anlagenparametern - Anzeige Störungsmeldung in der App Fernüberwachung durch den Heizungsfachmann über das Internetportal Buderus Connect: - Betriebszustände und Monitorwerte von mehreren Anlagen im Überblick - Anzeige der aktuellen Störung im Klar- text inklusive einer Gewichtung der möglichen Problemlösungen - Status von Heizung und Warmwasser ermöglicht die Einschätzung der Dringlichkeit eines Serviceeinsatzes - Ausgewählte Anlagenparameter aus der Ferne optimieren Zur Nutzung ist eine Verbindung mit dem Internet erforderlich Lieferumfang: Buderus Gas-Brennwertkessel Logano plus KB192i-22 Logatherm WLW196i-6 AH, Luft-Wasser-Wärmepumpe Warmwasserspeicher Logalux L160.3 in liegender, zylindrischer Stahlblechausführung Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i System-Bedieneinheit RC310 mit Außenfüh- ler für das Regelsystem Logamatic EMS plus Kesselsicherheits-Set BSS Gashahn Kessel-Speicher-Verbindungsleitungen mit Hocheffizienzpumpe und Aufstellblech Membran-Ausdehnungsgefäß 35 Liter/1,5 bar Anschluss-Set AAS Warmwasser-Temperaturfühler Kesselanschluss-Set BCS29 Heizkreis-Schnellmontage-Set HS25 Abscheidergruppe MSL25 Modul HM200 Rohrbegleitheizung 3 m Installationspaket INPA Abdeckhaube für INPA 4-8 AR Isolierung T-Stücke 15-40 kW Befestigungs-Set ODU Luft/Wasser Verbindungsleitungs-Set EMS Module 550   Installation: Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
