TWL Warmwasserzirkulationssystem WZS 100 Zirkulation Wasser Sicherheitsarmatur
| Art.Nr.: |
155892280
|
| Herst.Nr.: |
WZS100
|
| EAN: | 7426984918330 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
599,95 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand

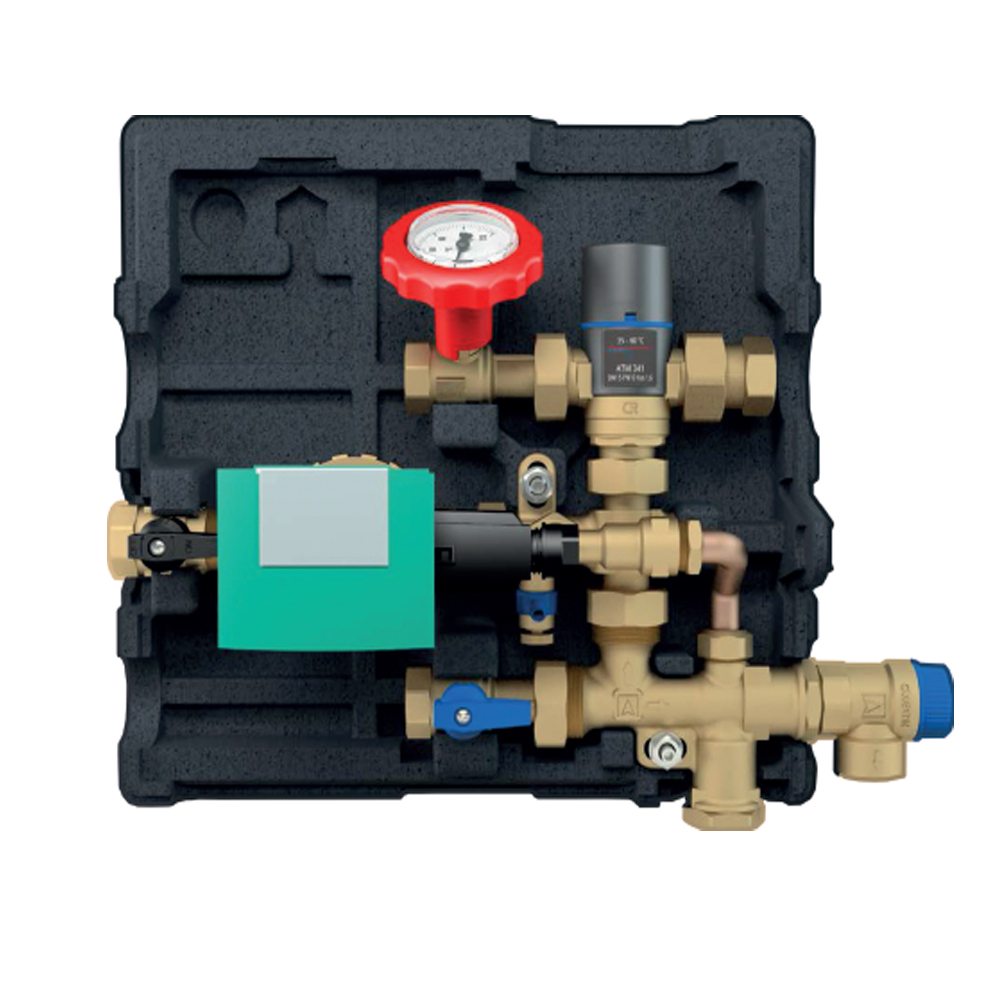

Warmwasserzirkulationssystem WZS 100 mit Sicherheitsarmatur

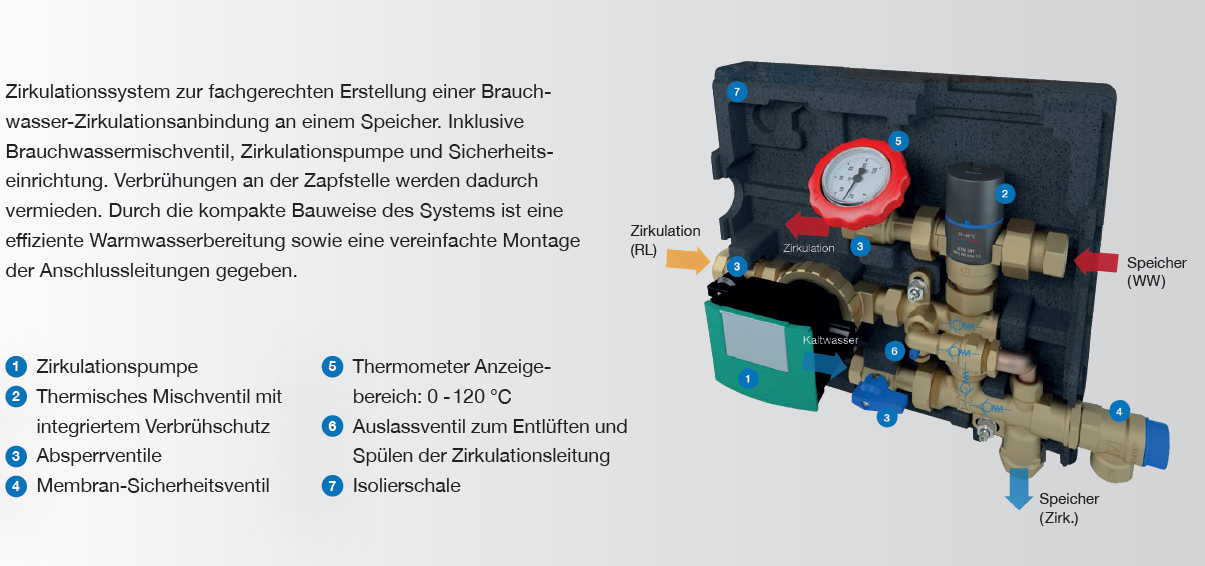

Zirkulationssystem zur fachgerechten Erstellung einer Brauch-wasser-Zirkulationsanbindung an einem Speicher. Inklusive Brauchwassermischventil, Zirkulationspumpe und Sicherheitseinrichtung. Verbrühungen an der Zapfstelle werden dadurch vermieden. Durch die kompakte Bauweise des Systems ist eine effiziente Warmwasserbereitung sowie eine vereinfachte Montage der Anschlussleitungen gegeben.
Kompaktes, vormontiertes und auf Dichtheit geprüftes Warmwasserzirkulationssystem in formschlüssiger Isolierschale, bestehend aus thermischem Mischventil mit integriertem Verbrühungsschutz, Zirkulationspumpe und allen erforderlichen Funktionsbauteilen wie Absperrventilen, Sicherheitsventil, Rückflussverhinderern sowie Verbindungsteilen nach DIN 1988. Häufig wird bei Brauchwasserspeichern die Zirkulationsleitung auf den Kaltwasserzulauf des Warmwasserspeichers geführt. Somit fließt das warme Zirkulationswasser des Rücklaufes durch den unteren, tendenziell kühlen Bereich des Speichers. Im unteren Bereich wird das zurückfließende Zirkulations- wasser abgekühlt, um dann wieder in den oberen Schichten erwärmt zu werden.
Die Folge: Das Speichermedium wird gleichmäßig durchgewärmt – damit wird die optimale Schichtung zerstört, die hohe nutzbare Energiedichte in den oberen Schichten ist verloren. Im ungünstigsten Fall wird zudem die Funktion einer Solaranlage in der Übergangszeit verhindert oder extrem eingeschränkt. Die zurück- geführte Zirkulationsleitung hat eine direkte Verbindung zum Kaltwassereingang des thermischen Mischventils. Eine Teilmenge des zu- rückfließenden Zirkulationswassers strömt nicht zurück in den Speicher, sondern wird im Brauchwassermischventil verwendet.

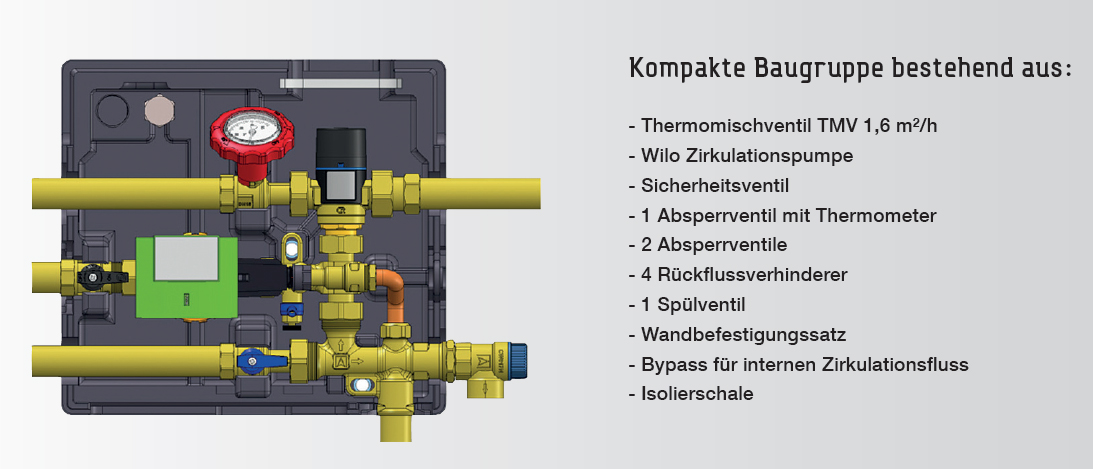

Kompakte Baugruppe bestehend aus:
- Thermomischventil TMV 1,6 m²/h
- Wilo Zirkulationspumpe
- Sicherheitsventil
- 1 Absperrventil mit Thermometer
- 2 Absperrventile
- 4 Rückflussverhinderer
- 1 Spülventil
- Wandbefestigungssatz
- Bypass für internen Zirkulationsfluss
- Isolierschale
Lieferumfang:
- 1x Warmwasserzirkulationssystem WZS 100 mit Sicherheitsarmatur
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
