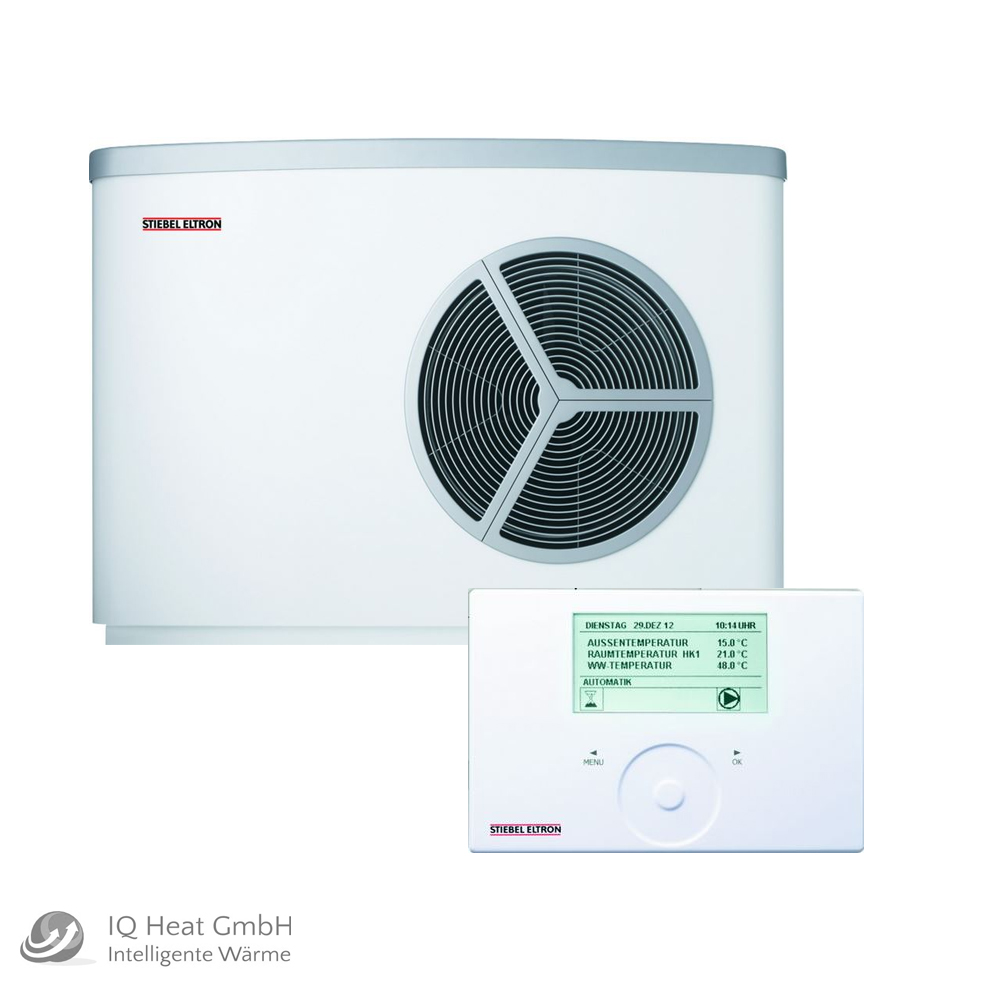

Stiebel Eltron Luft Wasser Wärmepumpe WPL 15 AS + Wärmepumpenmanager WPMW 3
| Art.Nr.: |
138170307
|
| Herst.Nr.: |
232491
|
| EAN: | 123 |
| Lieferzeit: |
derzeit nicht am Lager! |
| EEK: | a++ |
9.028,96 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand

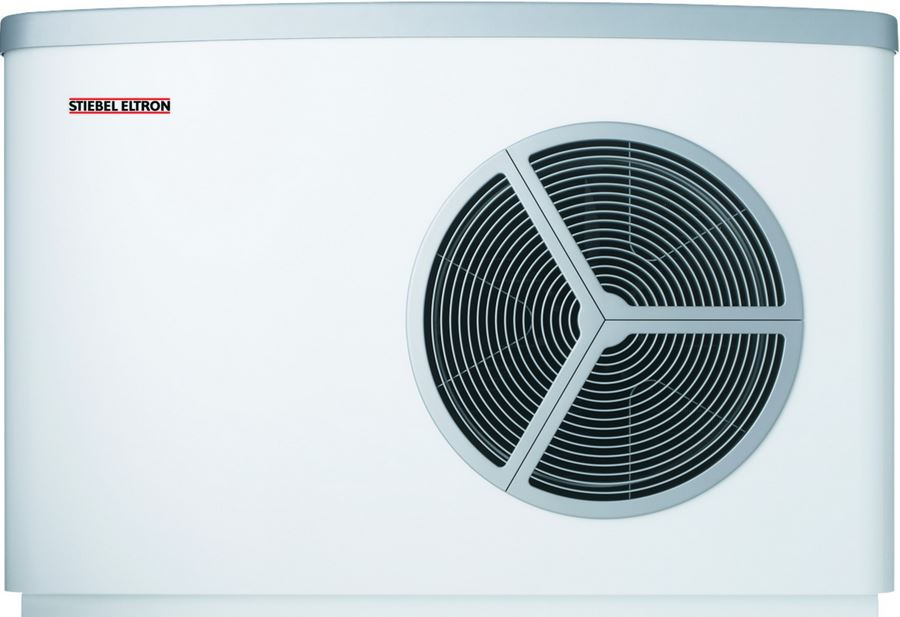

Stiebel Eltron WPL 15 AS - Luft/Wasser Wärmepumpe 7,3 kW
Herstellernummer: 232491 inkl. Wärmepumpenmanager WPMW3
Beschreibung:
Die Konzeption der Inverter-Luft-Wasser-Wärmepumpe WPL 15 AS bietet viele Vorteile, die sich sowohl im Neubaubereich als auch bei einer Modernisierung auszahlen. So minimiert die Außenaufstellung den Platzbedarf im Haus und ist – dank äußerst leisem Betrieb – selbst bei engerer Bebauung möglich. Insgesamt erreicht das Modell dank seiner hochkarätigen Ausstattung eine Leistungsstärke, mit der hohe Vorlauftemperaturen von bis zu + 65 °C erzielt werden können. Eine schnelle Montage ist durch den hydraulischen Anschluss sowie das montagefreundliche Anschlusskonzept gegeben. Kurz ein Gerät, das in seiner gesamten Konzeption auf exzellenten Komfort ausgelegt ist. Übrigens kann die WPL 15 AS mit einer Vielzahl von Brauchwasser-, System- und Pufferspeichern von STIEBEL ELTRON kombiniert werden.
ANWENDUNG: Leistungsgeregelte Inverter Luft / Wasser- Wärmepumpe zur kompakten Außenaufstellung als Monoblock Ausführung. Einsetzbar für den Heiz- und Warmwasserbetrieb im Neubau und der Sanierung aufgrund hoher Vorlauftemperaturen.
AUSSTATTUNG/KOMFORT: Optimierte Schallreduzierung durch gekapselten Kältekreislauf und entkoppelten Verdichter. Der große Lamellenabstand des Verdampfers ermöglicht einen niedrigen Luftwiderstand und sorgt in Verbindung mit dem modulierenden Lüfter für einen niedrigen Schallleistungspegel. Durch die kombinierte Dampf-/Nassdampfzwischeneinspritzung wird der Scrollkompressor bei niedrigen Außentemperaturen gekühlt und eine höhere Heizleistung/Vorlauftemperatur erzielt. Mit integrierter Wärmemengen- und Stromzählung über Kältekreisdaten. Eine Not-/Zusatzheizung ermöglicht den monoenergetischen Betrieb.
EFFIZIENZ: Die Abwärme des Inverters wird zur Rücklaufanhebung genutzt und steigert die Gesamteffizienz der Anlage. Bedarfsabhängige und energieeffiziente Kreislaufumkehrabtauung. Die Kondensatwanne wird durch den Kältekreislauf beheizt, um eine effiziente Abtauung zu ermöglichen.
INSTALLATION: Integrierte Schwingungsentkopplung für einen direkten Anschluss an das Heizsystem. Schwenkbares Elektroanschlussfeld für bessere Zugänglichkeit. Schneller Zugang zur Kondensatwanne durch Reinigungsöffnung auf der Rückseite. Das Lüftergitter, die Griffschalen und der Deckel bestehen aus witterungs- und UV-beständigem Kunststoff in Aluminium-Weiß.
Sinnvolle Ergänzung für bestehende Kesselanlagen:
- Einfache Montage durch hohe Vorfertigung mit elektrischer Verdrahtung
- Ausgereifte Systemkomponenten und getrennt voneinander arbeitende Energiesysteme für höchsten Komfort und garantierte Betriebssicherheit auch bei -20°C oder sehr hohem Warmwasserbedarf durch Anschluss eines Öl- oder Gasheizkessels
- Intelligente 4 Zonen Speicherkonfiguration zur hydraulischen Verknüpfung der Energieerzeuger für höchste Effizienz
- Hohe Jahresarbeitszahl der Wärmepumpe (COP > 3,5) durch außentemperaturabhängige COP Optimierungsregelung
- Die RemaCal Wärmepumpensteuerung ermittelt über den Strom- und Gaspreis die wirtschaftlich optimierte Arbeitsweise der Wärmepumpe
- Es sind keine Kälteleitungen zu verlegen (Wasser / Frostschutz
Technische Daten Wärmepumpe:
- Wärmeleistung bei A7/W35 (EN 14511): 4,28 kW
- Wärmeleistung bei A2/W35 (EN 14511): 4,23 kW
- Wärmeleistung bei A-7/W35 (EN 14511): 6,86 kW
- Wärmeleistung im Silent Mode bei A-7/W35 max.: 3,43 kW
- Wärmeleistung im Silent Mode bei A-7/W55 max.: 3,55 kW
- Leistungsaufnahme bei A-7/W55 (EN 14511): 3,38 kW
- Leistungszahl bei A7/W35 (EN 14511): 4,55
- Leistungszahl bei A2/W35 (EN 14511): 3,88
- Leistungszahl bei A-7/W35 (EN 14511): 2,83
- Schallleistungspegel (EN 12102): 55 dB(A)
- Schalldruckpegel in 5 m Abstand im Freifeld: 33 dB(A)
- Schallleistungspegel Silent Mode max.: 58 dB(A)
- Einsatzgrenze Wärmequelle min.: -20 GradC
- Einsatzgrenze Wärmequelle max.: 40 GradC
- Einsatzgrenze heizungsseitig min.: 15 GradC
- Einsatzgrenze heizungsseitig max.: 65 GradC
- Nennspannung Verdichter: 230 V
- Nennspannung Steuerung: 230 V
- Nennspannung Not-/Zusatzheizung: 230 V
- Anlaufstrom: 7 A
- Betriebsstrom max.: 19,5 A
- Energieeffizienzklasse: A+/A++
- Kältemittel: R410 A
- Füllmenge Kältemittel: 4,2 kg
- CO2-Äquivalent (CO2e): 8,77 t
- Treibhauspotenzial des Kältemittels (GWP100): 2088
- Höhe: 900 mm
- Breite: 1270 mm
- Tiefe: 593 mm
- Gewicht: 140 kg
- Anschluss Heizungs-Vor-/Rücklauf: 28 mm
- Volumenstrom Wärmequellenseitig: 2300 m3/h
- Volumenstrom Heizung min.: 0,7 m3/h
- Interne Druckdifferenz: 60 hPa
- Hersteller: 232491

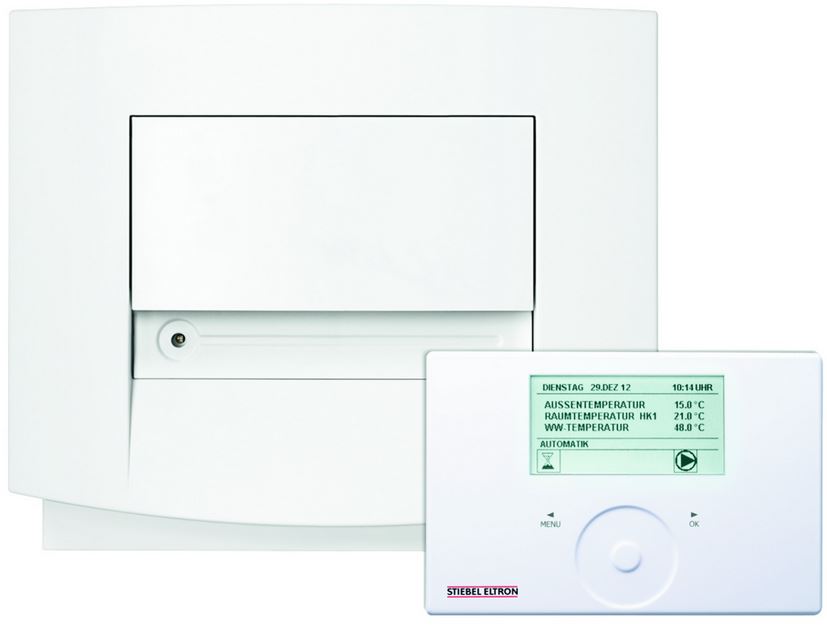

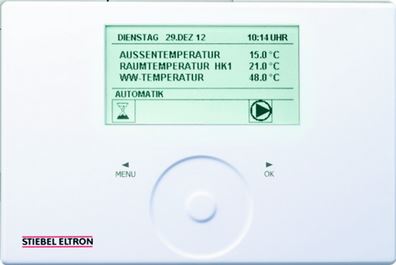

Beschreibung Wärmepumpenmanager WPM3:
Wärmepumpen Manager WPM 3 in der Versionfür den Wandaufbau. Bestehend aus einer Reglereinheit zum Anschluss der Aktoren und Sensoren und einer separaten Bedieneinheit mit beleuchtetem, grafikfähigem LC Display. In Verbindung mit dem MSM (Zubehör) können bis zu 6 Wärmepumpen-Stufen angesteuert werden. Regelung eines direkten und eines Mischerkreises mit separaten Wochenheizprogrammen. Die Warmwasserbereitung erfolgt durch ein frei einstellbares eigenes Wochenprogramm. Möglichkeit zur Einbindung eines zweiten Wärmeerzeugers.Wahlweise aktivierbare Solar-Regelung, Wärmemengen-Zählung oder passive/aktive Kühlfunktion. Zur Ankopplung an ein Heimnetzwerk / Internet und für die SERVICEWELT ist das Internet Service Gateway (Zubehör) notwendig.
Technische Daten:
- Leistungsaufnahme: 8 VA
- Schaltleistung der Relais: 2 A
- Schutzart (IP): IP21
- Fühlerwiderstand: 2000 O
- Kommunikationssystem: RS 232 (optisch), CAN
- Max. Belastung Relaisausgang Pufferladepumpen: 2 (1,5) A
- Max. Belastung Relaisausgang Heizkreispumpe: 2 (1,5) A
- Max. BelastungRelaisausgang Mischerkreispumpe: 2 (1,5)A
- Max. Belastung Relaisausgang Warmwasserladepumpe: 2 (1,5) A
- Max. Belastung Relaisausgang Zirkulationspumpe: 2 (1,5) A
- Max. Belastung Relaisausgang Quellenpumpe: 2 (1,5) A
- Max. Belastung Relaisausgang Kontakt 2. WE: 2 (1,5) A
- Max. Belastung Relaisausgang Mischer: 2 (1,5) A
- Max. Belastung Relaisausgang Solarpumpe: 2 (1,5) A
- Bemessungs-Stoßspannung: 4000 V
- Max. Gesamtbelastung aller Relaisausgänge: 10 (10) A
- Anzahl automatischer Zyklen: 100000
- Verschmutzungsgrad: 2
- Wirkungsweise: 1.B
- Geeignet für: Wand-Aufbaugehäuse
- Höhe: 215 mm
- Breite: 246 mm
- Tiefe: 140 mm
- Höhe Bedieneinheit:96 mm
- Breite Bedieneinheit: 145 mm
- Tiefe Bedieneinheit: 31 mm
- Höhe Regler: 215 mm
- Breite Regler: 246 mm
- Tiefe Regler: 140 mm
- Gewicht: 1,7 kg
- Netzanschluss: 1/N/PE AC 230 V 50Hz
Lieferumfang des Pakets:
- Stiebel Eltron WPL 15 AS mit 7,3 kW
- Wärmepumpenmanager WPMW3
- Wandgehäuse
- Montage- und Betriebsanleitung
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
STIEBEL ELTRON GmbH & Co. KG
Dr.-Stiebel-Straße 33
37603 Holzminden
DE
Tel: 0 55 31 - 702 710
E-Mail: info-center@stiebel-eltron.de
