Schütz Verteilerschrank Unterputz Komfort 90 Fußbodenheizung Heizkreisverteiler

Art.Nr.:	138243907
Herst.Nr.:	138243907
EAN:	123
Lieferzeit:	ca. 2-4 Werktage (Mo-Fr.)

ab 141,77 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Schrankbreite

Produktinformationen "Schütz Verteilerschrank Unterputz Komfort 90 Fußbodenheizung Heizkreisverteiler"

Schütz Verteilerschrank Unterputz - Serie Komfort 90

mit Türschloss und Befestigungsschiene

Beschreibung:

Die Schrankserien AP 90 und UP 90 zeichnen sich durch ihre sehr geringe Einbautiefe von nur 90 mm aus. Aus diesem Grund ist beim Einsatz der Unterputzschränke der Serie UP 90 für Architekten, Planer und Bauherren eine fast uneingeschränkte Standortwahl z. B. in Innenwänden, Leichtbau und Vorwandsystemen möglich. Durch die variable Einbautiefe bis zu 140 mm kann aber auch der Einbau einer Verteilerregelstation varimat F oder WR erfolgen.

Mit nur wenigen Handgriffen sind die Verteilerschränke den verschiedensten Baustellensituationen anpassbar. Somit ist eine schnelle und saubere Montage der ausgewählten Komponenten und damit die Systemsicherheit gewährleistet. Je nach Anwendungsfall bzw. Einbausituation sind fünf Größen als Aufputz oder Unterputzversion lieferbar.

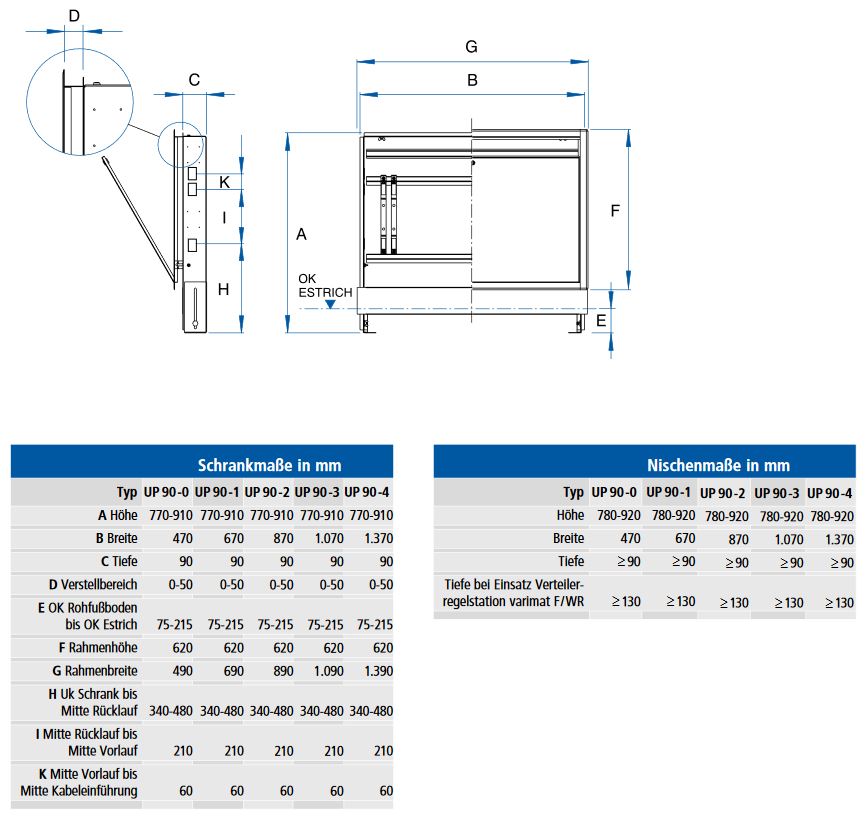

Technische Eigenschaften:

feuerverzinktes Stahlblechgehäuse
Seitenwände ausgestattet mit je 2 vorgestanzten Durchführungen
höhenverstellbare Füße mit innenliegenden Flügelmuttern
Rückwand mit unterer Stabilisie rungs kante
Einbauschiene (Hutschiene) für einfache Clipmontage der varimatic Basis und Erweiterungsmodule
2 Befestigungsschienen für variable Konsolenanordnung
vormontiertes VerteilerkonsolenSet mit Verteilerschellen in schallgedämmter Ausführung
Umlenkrohr für schonende Heizrohr führung in Estrichschutzblech integriert
verstellbarer Blendrahmen sowie Frontklappe mit Schlitzschloss und Schutzfolie pulverbeschichtet ähnlich RAL 9010
Blendrahmen und Frontklappe in zusätzlicher WellpappSchutzverpackung
Bauschutzabdeckung

Lieferumfang:

gewählter Schütz Unterputz Verteilerschrank UP90

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Herstellerinformationen

Schütz GmbH & Co. KGaA
Schützstraße 12
56242 Selters
DE

Tel: +49 2626 77 0
E-Mail: info2@schuetz.net
