Schütz Verteilerschrank Aufputz Komfort AP 90 Fußbodenheizung Heizkreisverteiler

Art.Nr.:	138243276
Herst.Nr.:	5006491
EAN:	123
Lieferzeit:	ca. 2-4 Werktage (Mo-Fr.)

ab 141,66 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Schrankbreite

Produktinformationen "Schütz Verteilerschrank Aufputz Komfort AP 90 Fußbodenheizung Heizkreisverteiler"

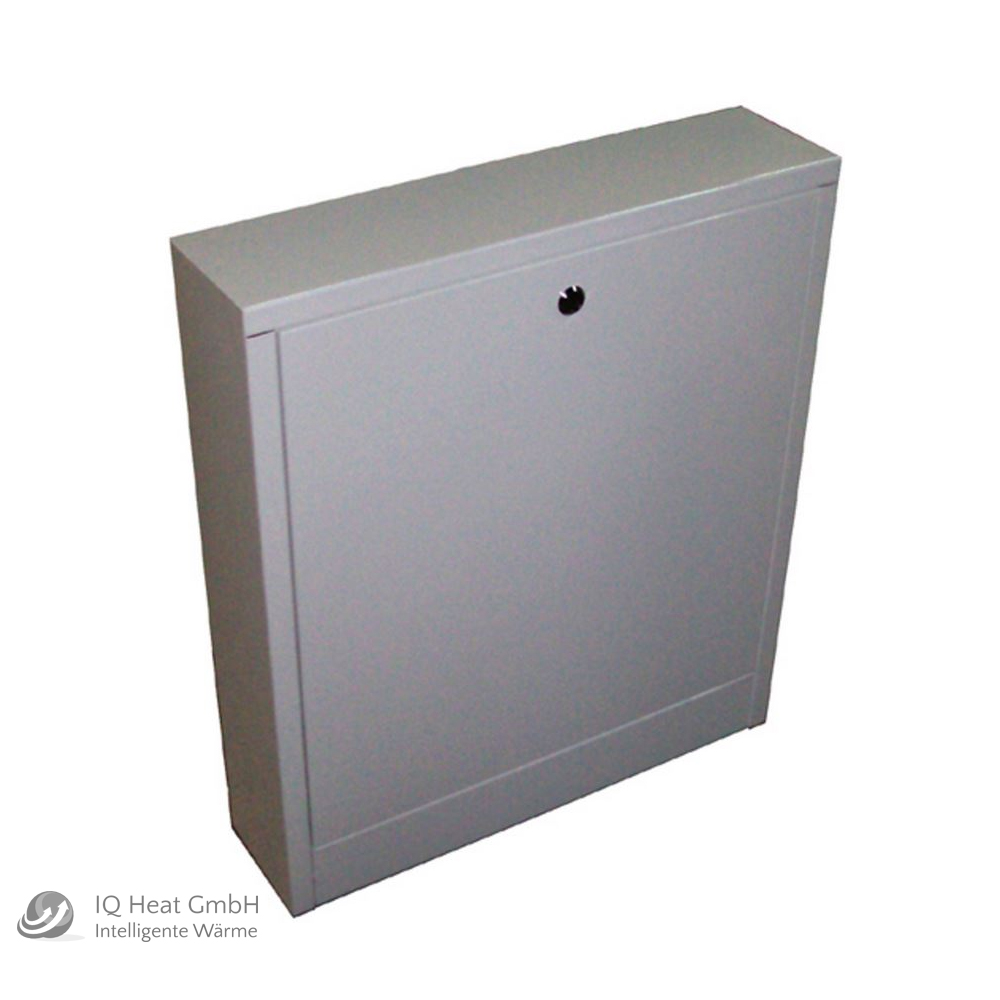

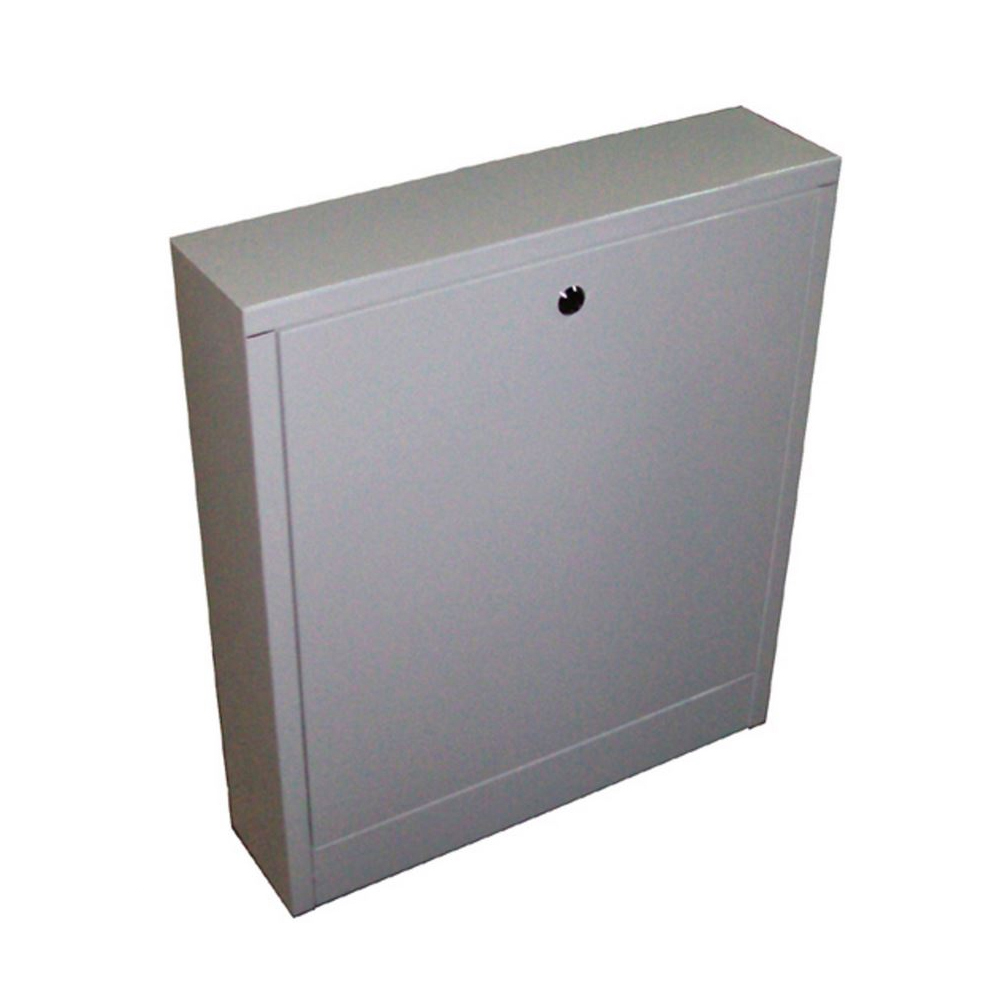

Schütz Verteilerschrank Aufputz Serie Komfort 90

mit Türschloss und Befestigungsschiene

Beschreibung:

Die Schrankserien AP 90 zeichnet sich durch ihre sehr geringe Einbautiefe von nur 90 mm aus. Aus diesem Grund ist beim Einsatz der Unterputzschränke der Serie UP 90 für Architekten, Planer und Bauherren eine fast uneingeschränkte Standortwahl z. B. in Innenwänden, Leichtbau und Vorwandsystemen möglich.

Mit nur wenigen Handgriffen sind die Verteilerschränke den verschiedensten Baustellensituationen anpassbar. Somit ist eine schnelle und saubere Montage der ausgewählten Komponenten und damit die Systemsicherheit gewährleistet. Je nach Anwendungsfall bzw. Einbausituation sind fünf Größen als Aufputz lieferbar.

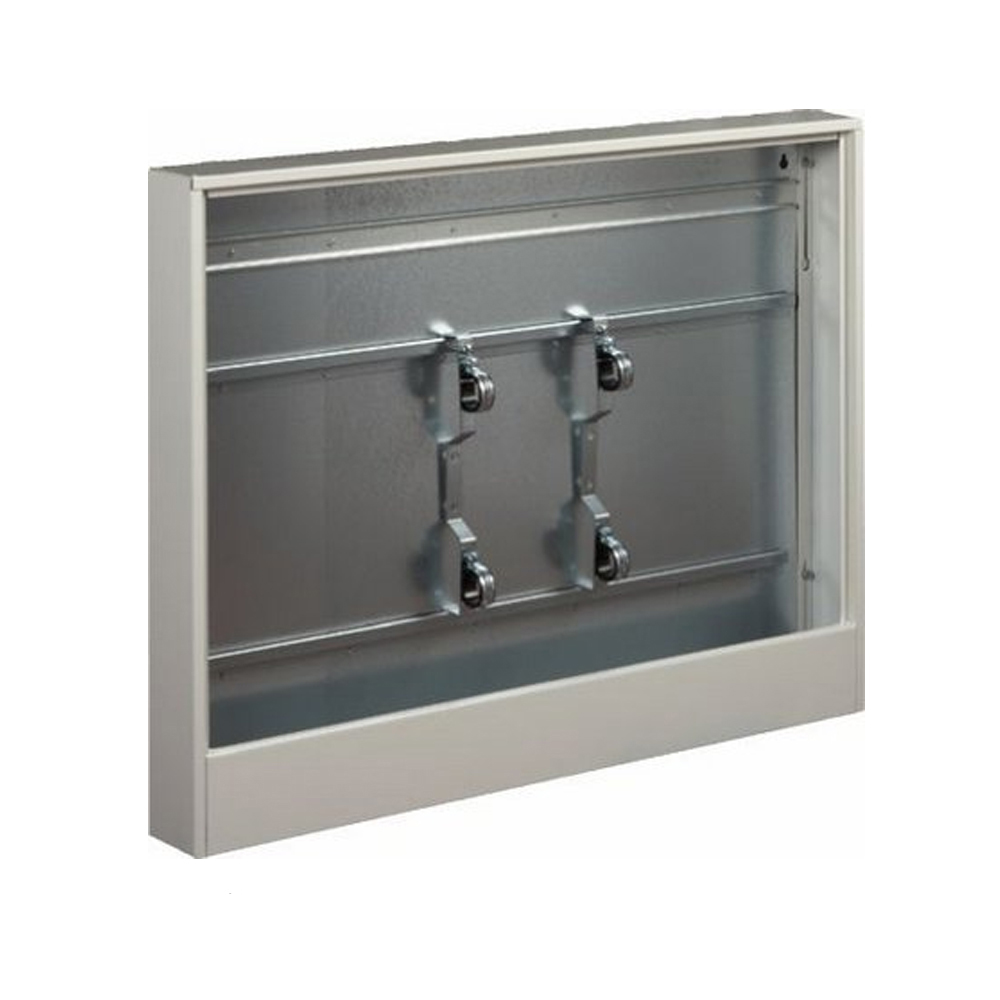

Technische Eigenschaften:

feuerverzinktes, stabiles Stahlblechgehäuse
abnehmbare Rückwand mit unterer Stabilisierungskante
Einbauschiene (Hutschiene) für einfache Clipmontage der varimatic Basis und Erweiterungsmodule
2 Befestigungsschienen für variable Konsolenanordnung
Estrichschutzblech
Umlenkrohr in Estrichschutzblech integriert
Frontklappe mit Schlitzschloss und Schutzfolie
vormontiertes VerteilerkonsolenSet mit Verteilerschellen in schallgedämmter Ausführung
Tiefe 90 mm
AP = Aufputz
Maße des AP 90 mit der Breite 490 : H/B/T: 690 / 490 / 90 mm
Maße des AP 90 mit der Breite 690 : H/B/T: 690 / 690 / 90 mm
Maße des AP 90 mit der Breite 890 : H/B/T: 690 / 890 / 90 mm
Maße des AP 90 mit der Breite 1090 : H/B/T: 690/ 1090 / 90 mm

Lieferumfang:

Schütz Aufputz Verteilerschrank AP90 in gewählter Schrankbreite

Allg. Sicherheitshinweise:

Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Herstellerinformationen

Schütz GmbH & Co. KGaA
Schützstraße 12
56242 Selters
DE

Tel: +49 2626 77 0
E-Mail: info2@schuetz.net

Art.Nr.:	138243276
Herst.Nr.:	5006491
EAN:	123
Lieferzeit:	ca. 2-4 Werktage (Mo-Fr.)

ab 141,66 €*

inkl. 19% MwSt. zzgl. 0.00 € Versand

Schrankbreite

Produktinformationen "Schütz Verteilerschrank Aufputz Komfort AP 90 Fußbodenheizung Heizkreisverteiler"

Schütz Verteilerschrank Aufputz Serie Komfort 90

mit Türschloss und Befestigungsschiene

Beschreibung:

Technische Eigenschaften:

feuerverzinktes, stabiles Stahlblechgehäuse
abnehmbare Rückwand mit unterer Stabilisierungskante
Einbauschiene (Hutschiene) für einfache Clipmontage der varimatic Basis und Erweiterungsmodule
2 Befestigungsschienen für variable Konsolenanordnung
Estrichschutzblech
Umlenkrohr in Estrichschutzblech integriert
Frontklappe mit Schlitzschloss und Schutzfolie
vormontiertes VerteilerkonsolenSet mit Verteilerschellen in schallgedämmter Ausführung
Tiefe 90 mm
AP = Aufputz
Maße des AP 90 mit der Breite 490 : H/B/T: 690 / 490 / 90 mm
Maße des AP 90 mit der Breite 690 : H/B/T: 690 / 690 / 90 mm
Maße des AP 90 mit der Breite 890 : H/B/T: 690 / 890 / 90 mm
Maße des AP 90 mit der Breite 1090 : H/B/T: 690/ 1090 / 90 mm

Lieferumfang:

Schütz Aufputz Verteilerschrank AP90 in gewählter Schrankbreite

Allg. Sicherheitshinweise:

Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Herstellerinformationen

Schütz GmbH & Co. KGaA
Schützstraße 12
56242 Selters
DE

Tel: +49 2626 77 0
E-Mail: info2@schuetz.net

Ähnliche Artikel

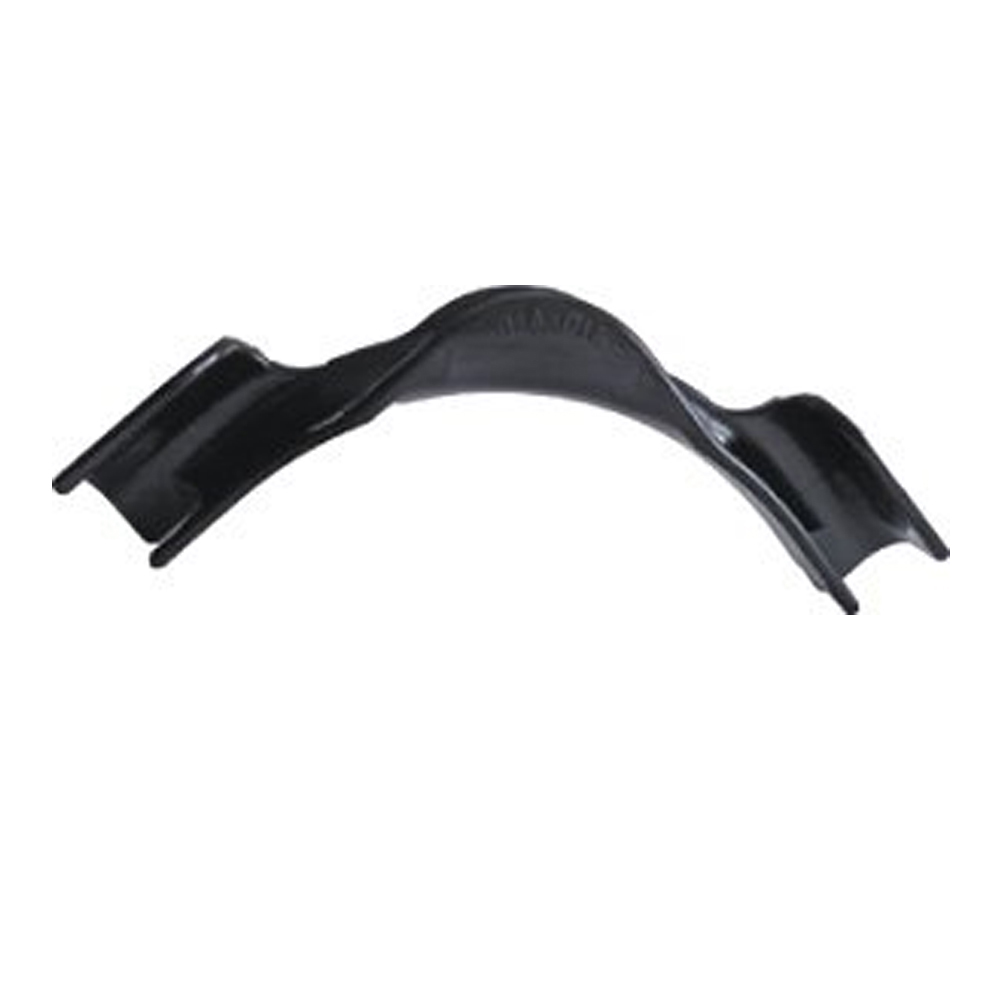

Buderus Logafix Winkelspange 14 bis 18mm Umlenkbogen Fußbodenheizung Schrank

Logafix Winkelspange offen für Rohre bis 18mm Hersteller: 7738322518 Beschreibung: Logafix Winkelspange aus Kunststoff zur Umlenkung des Heizrohres im Bereich von Deckendurchbrüchen, Verteilerzuführungen, etc. Für Heizrohre bis d: 18 mm. Lieferumfang: Buderus Logafix Winkelspange in der gewählten Anzahl

1,50 €*

Art.Nr.: 154457488

ca. 2-4 Werktage (Mo-Fr.)

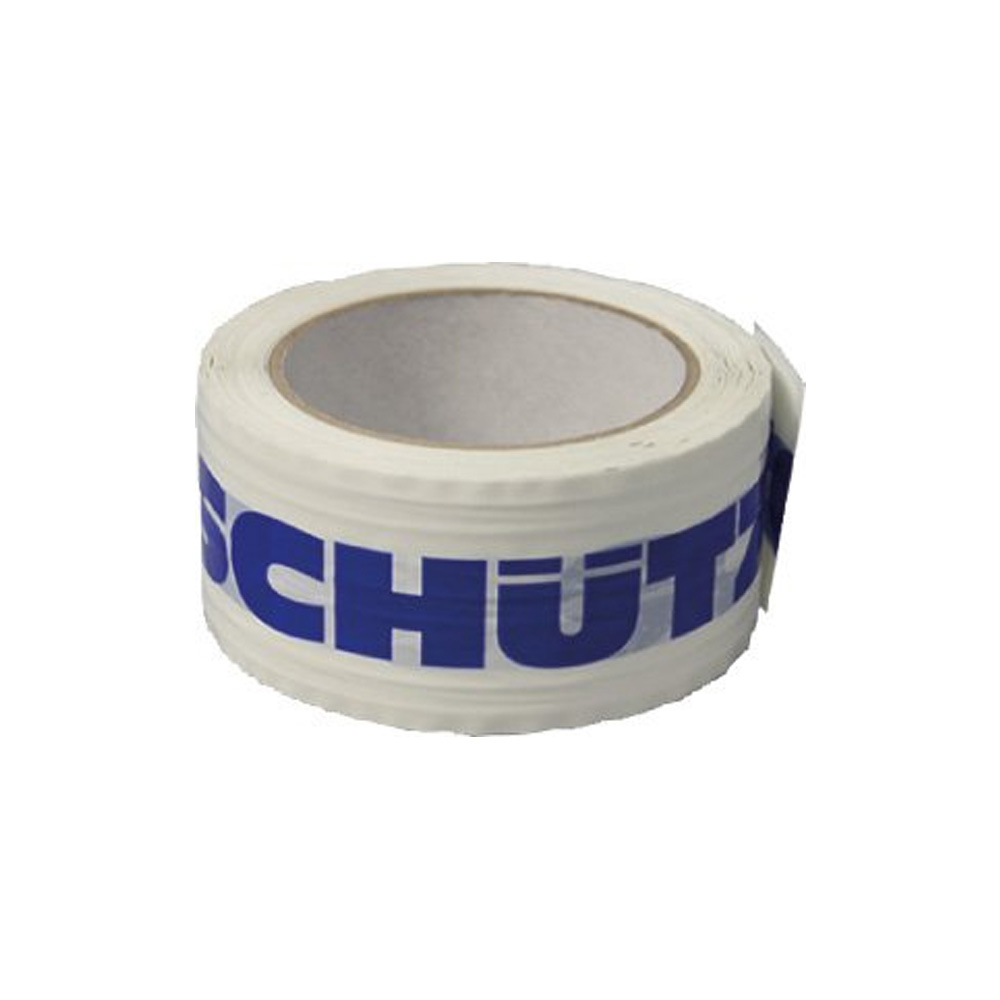

Schütz Klebeband 7001670 für Fußbodenheizung Tackerplatte 66 m Kunststoff

Schütz Klebeband Rolle 66m Nr. 7001670 für Fußbodenheizung Klebeband für Schütz Tackerplatten Klebeband zum Abdichten von Dämmflächenfugen gegen Estricheintritt. Technische Daten: Farbe: weiß mit Aufdruck SCHÜTZ leise abrollend Rollenlänge: 66 m Breite: 50 mm Lieferumfang: Schütz Klebeband 7001670

Inhalt: 66 m (0,04 €* / 1 m)

2,93 €*

Art.Nr.: 153970233

ca. 2-4 Werktage (Mo-Fr.)

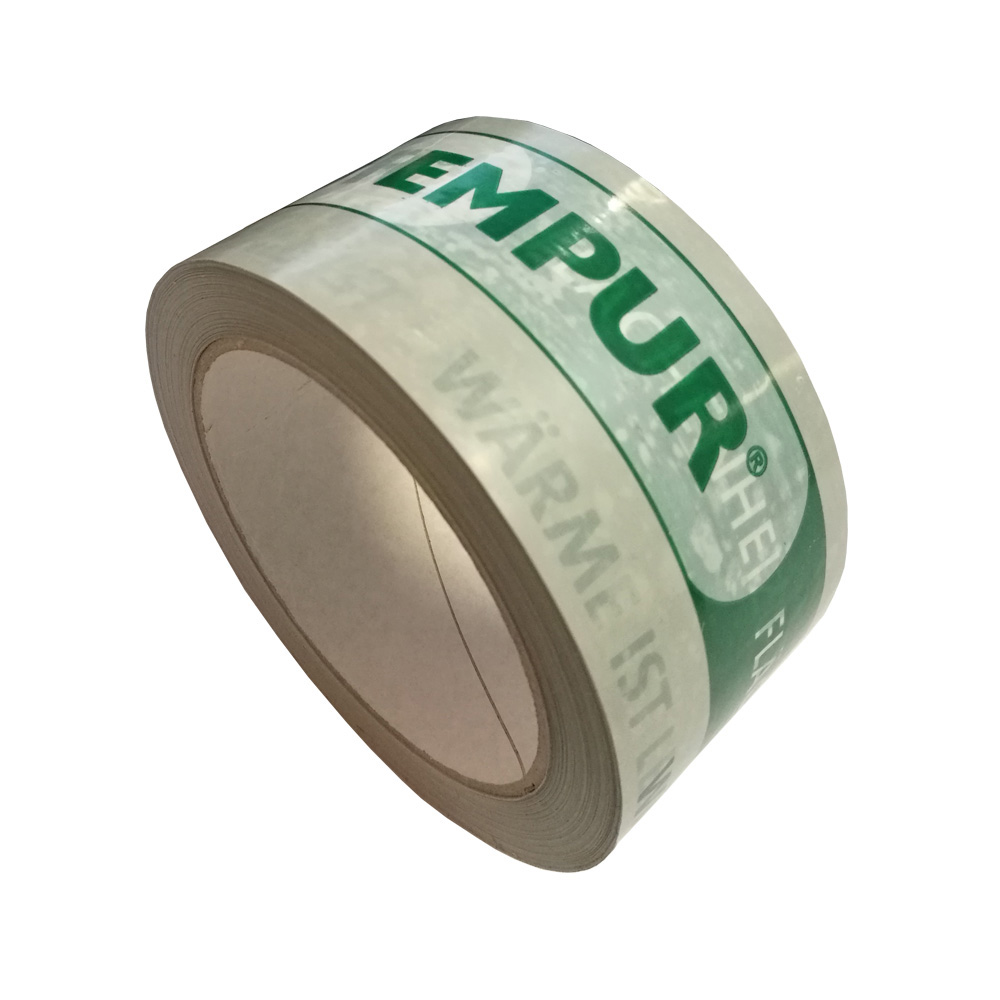

Empur Kunststoff Klebeband für Fußbodenheizung Nr 905501 Tape
