Schütz Fußbodenheizung Trockenbau EPS 25 Paket System H=25 mm f. Trockenestrich
Schütz System-Trockenbau Fußbodenheizungspaket
Aufbauhöhe: 25 mm von 7,92 - 79,2 m² / Verlegeabstand 11,2 cm
Beschreibung:

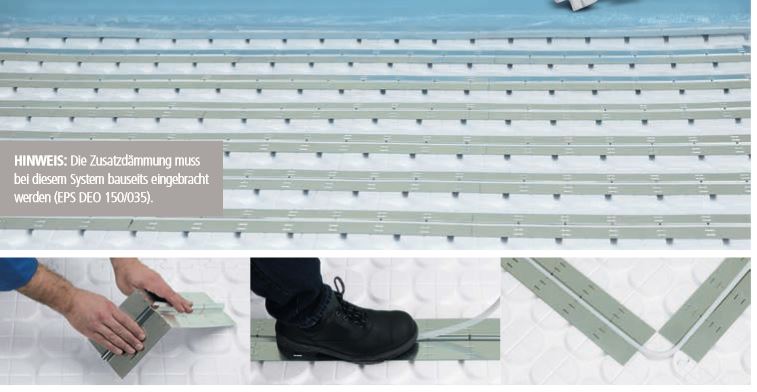

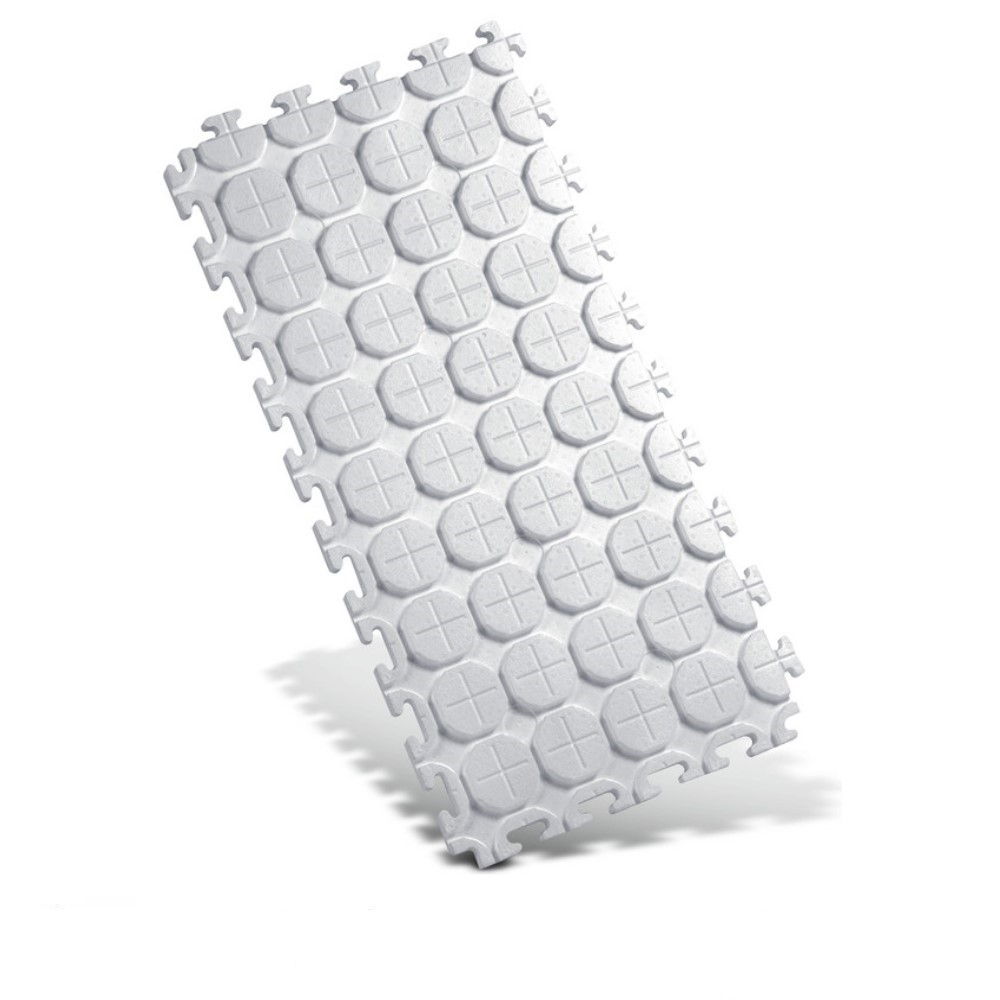

Die System-Trockenbauplatte – der Problemlöser von SCHÜTZ. Geschäumte Systemplatte aus Polystyrol mit minimaler Aufbauhöhe für Nass- und Trockenestriche. Bei Trockenbausystemen werden die Heizrohre in Wärmeleitmodulen inner- halb der Wärmedämmung verlegt. Die Wärmeleitmodule sorgen dabei für eine gleich mäßige Wärmeverteilung. Durch die geringe Aufbauhöhe für Dämmung und Heizrohr haben sich Trockenbausysteme insbesondere beim nachträglichem Einbau einer Fußbodenheizung bewährt.
Die Vorteile auf einen Blick:
- zügige und durchgängige Montage der gesamten Bodenkonstruktion
- keine Wartezeiten für Estrichtrocknung
- geringes Konstruktionsgewicht
- sichere Verbindung der Platten untereinander durch Reißverschlusstechnik
- einfache und verschnittfreie Verlegung bei jeder Raumgeometrie durch Kreuzfugen oder fortlaufende Verlegung
- optimierte Wärmeabgabe durch gleich mäßige Oberflächentemperaturen bei schneckenförmiger Verlegung
- kompakte Abmessungen: 606 x 1.181 mm
- Nettofläche: 0,66 m 2
- bei Verwendung von Trockenestrichen vorzugsweise mit Heizrohr (14 mm) zu verarbeiten

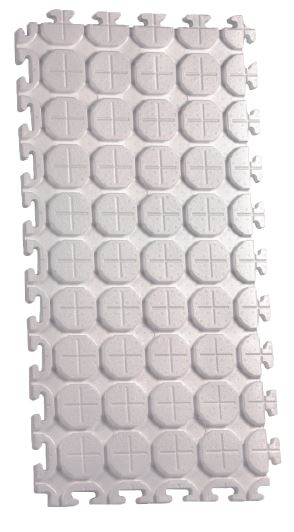

Technische Daten Systemplatte Trockenbau:
- Fußbodenheizungssystem einsetzbar im Alt-, Neu- und Fertigbau für Trocken- und Nassestrichverlegung
- Es ist nur die Rohrabmessung 14 x 2 mm einsetzbar
- Profilplatte aus Polystyrol-Hartschaum
- Rohrführungsrillen für Wärmeleitmodule mit Heizrohr, in Mäander- oder Schneckenverlegung angeordnet, Verlegeabstände im Rastermaß 11,5 cm
- Wärmeleitwiderstand: 0,56 m² K/W
- Trittschall-Verbesserungsmaß: 0 dB *
- Baustoffklasse: B1
- Plattenstärke: 25 mm
- Plattengröße: 606 x 1181 mm
- Druckbelastung Nassestrich: 5 kN/m²
- Druckbelastung Trockenestrich: 2 ** / 4 *** kN/m²
- Artikelnummer: 4003959

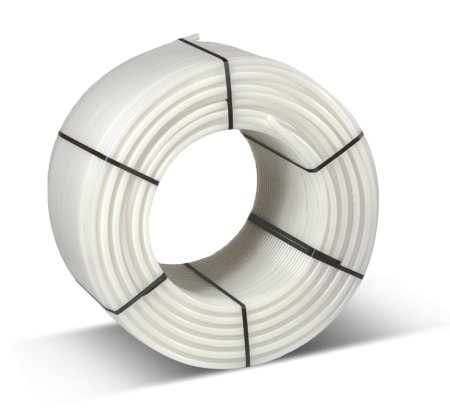

Technische Daten Schütz duo-flex Rohr 14x2 mm:
Das Schütz Duo-flex PE-Xa-Rohr ist ein 5-Schicht-Kunststoff-Sicherheitsheizrohr nach DIN 15875, sauerstoffdiffusionsdicht nach DIN 4726 aus unvernetztem Polyethylen PE-Xa ( peroxydisch vernetzt )
- Typ: Duo-flex PE-Xa 14x2 mm
- max. Betriebstemperatur: 95 °C
- max. Betriebsdruck: 6 bar
- Kunststoff-Sicherheits Heizrohr nach DIN 16833
- Verpackungseinheit: 120 m / 240 m
- Artikelnummer: 3006737 / 306768

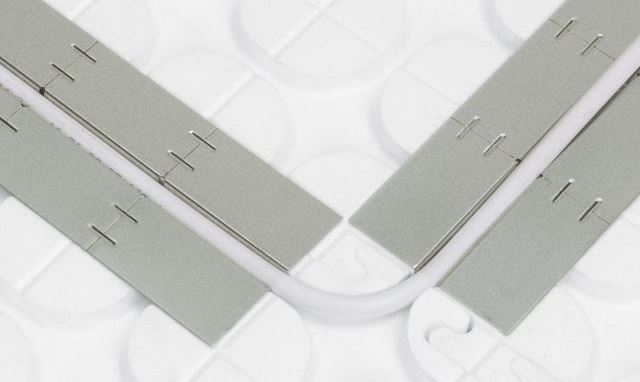

Technische Daten Wärmeleitplatte:
Wärmeleitmodul zur optimalen Wärmeverteilung aus verzinktem Stahlblech mit integrierten Sollbruchstellen (Teilungsmaß auf die Platte abgestimmt). Tiefe der Rohrführung 14 mm.
- Maße: 112 x 805 mm
- mit Sollbruchstelle
- Artikelnummer: 3007120
Lieferumfang der Pakete:
Fläche | Rohrlänge | Wärmeleitbleche | Randdämmstreifen 25m/Rol |
7,92 m² | 120 m | 60 Stk | 1 Rolle |
15,84 m² | 120 m | 120 Stk | 1 Rolle |
23,76 m² | 240 m | 210 Stk | 1 Rolle |
31,68 m² | 240 m | 240 Stk | 2 Rollen |
39,6 m² | 360 m | 360 Stk | 2 Rollen |
47,52 m² | 480 m | 420 Stk | 2 Rollen |
55,44 m² | 480 m | 510 Stk | 2 Rollen |
63,36 m² | 600 m | 570 Stk | 3 Rollen |
71,28 m² | 600 m | 600 Stk | 3 Rollen |
79,2 m² | 720 m | 660 Stk | 3 Rollen |
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
