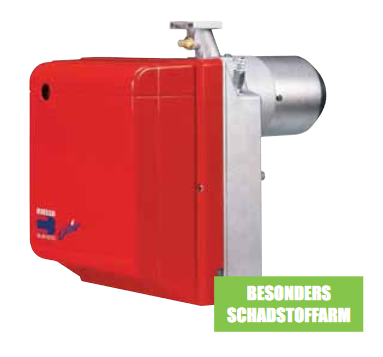

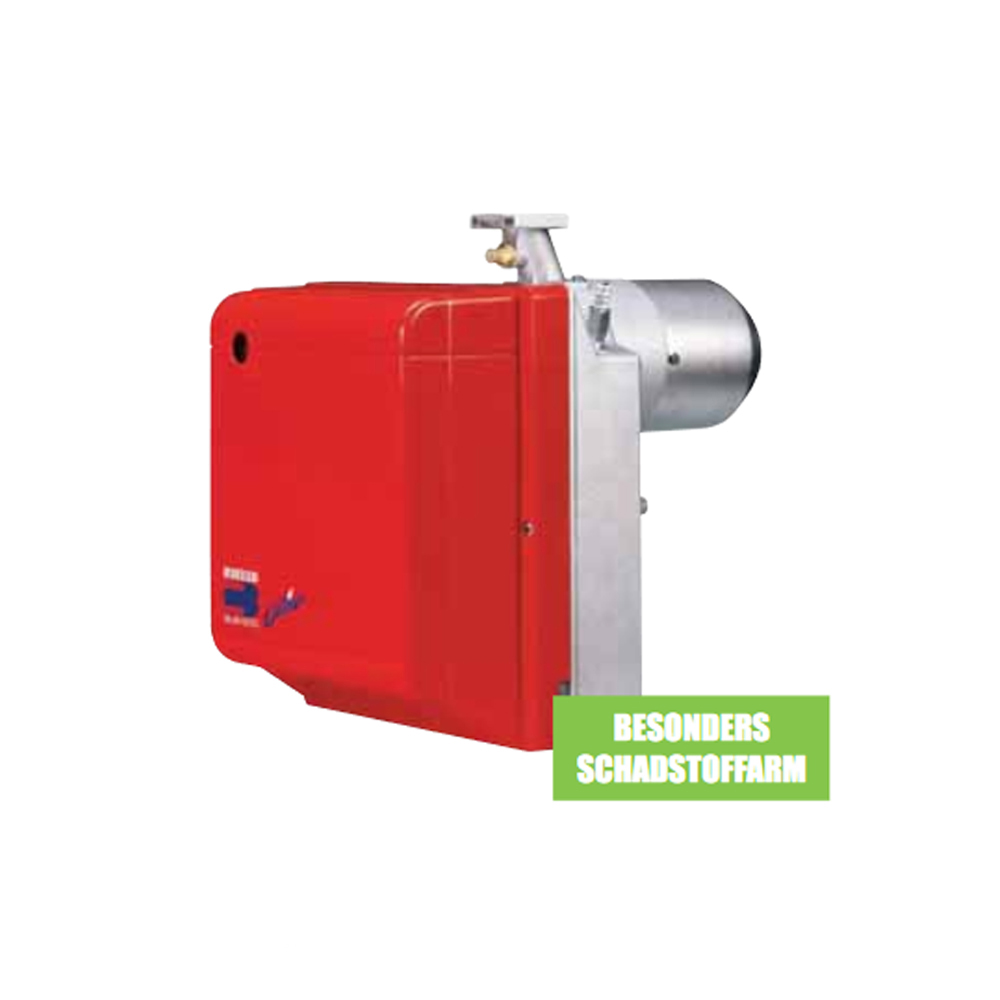

RIELLO Gulliver BS3D 2-stufig 65 - 189 kW Low NOx Gasgebläsebrenner Gasarmatur

Riello Gulliver BS3D - 2-Stufen Gasgebläsebrenner 65/75 - 189 kW

inkl. 2-stufiger Gasarmatur / Herstellernummer: 76400

Beschreibung:

Die Baureihe der 2-stufigen Gasgebläsebrenner für Erdgas und Flüssiggas (Umstellsatz notwendig) gemäß DVGW Arbeitsbl. G 260, geprüft und zugelassen nach EN 676. Low-NOx-Mischeinrichtung für geringe Emissionen durch Abgasrezirkulation, mit verstellbarem Flammkopf (Pressung). Genügt der 1.BImschV 1996/2001 für Neuanlagen, typgeprüft nach LRV-92 (Schweiz). Hochleistungs-Axialgebläse für geräuscharmen Betrieb und kompakteste Bauform, mit Minimal-Luftdruckwächter. Brennerhaube aus hochwertigem ABS-Kunst- stoff in Rot mit schallschluckender und formangepasster Schaumstoff-Auskleidung. Steuerung von Luftklappe und Gasventilen über Steuergerät und Stellmotor. Selbstschliessende Luftklappe zur Vermeidung von Auskühlverlusten, Einstellung für Stufe 2 von aussen ohne das Entfernen der Haube, für Stufe 1 am Stellmotor. Elektromotor teilintegriert im Gebläse, einphasig, 230 V 50 Hz. Steuergerät mit integriertem Zündtrafo, auch für Warmlufterzeuger geeignet, mit Wiederanlauffunktion nach EN 676. Fernentriegelung möglich (Zubehör). Flammenüberwachung mit Ionisationssonde. EMV- Schutz durch Entstörfilter. Elektrische Schutzklasse IP 40. Elektrische Anschlüsse steckerfertig n. DIN 4791, Lieferung inkl. Gegensteckern. Anschluss für Gasarmatur steckerfertig. Mit Schiebeflansch zur einfachen Anpassbarkeit der Flammrohr-Eintauchtiefe. Brennerbefestigung gemäss EN 226. Komponenten übersichtlich angeordnet und gut zugänglich für einfachen Service. Brenner elektr. endgeprüft. Lieferung m. Flansch, Dichtung, Befestigungsschrauben und Technischen Unterlagen.

Ausstattung:

• 2-stufiger Gebläsebrenner in Monoblock-Bauweise für Erdgas, umstellbar auf Flüssiggas, vollautomatischer Betrieb
• Gebläse mit vorwärts gebogenen Leitschaufeln
• Haube mit schallschluckender Auskleidung (F-Modelle mit zusätzlicher Spritzschutzabdeckung der Entstörtaste.)
• Selbstschließende Luftklappe mit Einstellung von außen ohne Entfernen der Haube (F-Modelle nicht selbstschließend)
• einphasiger E-Motor, 230 V, 50 Hz (F-Modelle für 50 und 60 Hz geeignet)
• Flammkopf
• Flammrohr aus Edelstahl, beständig auch bei hohen Temperaturen
• Zündelektroden
• Ionisationselektrode
• Gaskopf mit Gasverteiler
• Stauscheibe für hohe Flammenstabilität
• Schauglas für Flammeninspektion
• Verstellbarer Luftdruckwächter mit Skalensegment, zur Betriebsunterbrechung bei ungenügender Verbrennungsluft
• Mikroprozessor-Steuergerät mit erweiterten Diagnose-Funktionen, auch für Warmlufterzeuger geeignet, mit Wiederanlauf- Funktion bei Flammenausfall
• Filter für den Schutz gegen Funkstörungen
• Schutzart IP X 0 D (IP 40)
• Fernentriegelungs-Anschluss

Technische Daten:

• Modell: Gulliver BS 3D
• Typ: 917 T1
• Leistungsbereich: 65/75-189 kW
• Leistungsstufen: 2

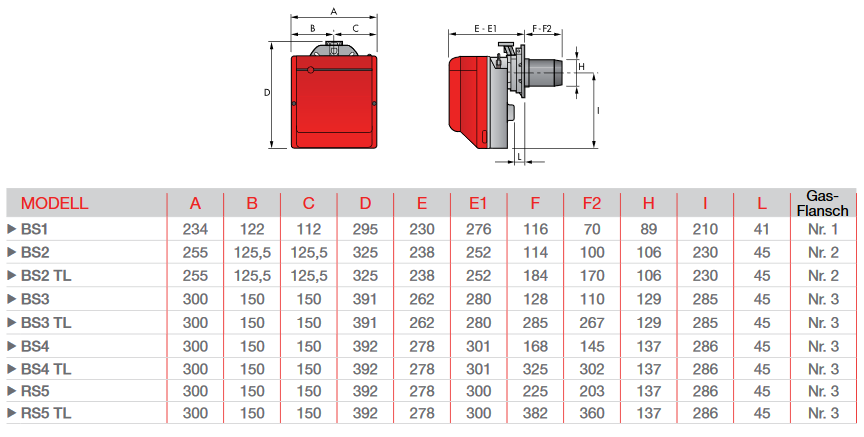

• Abmessungen BxTxH: 300x277x391 mm
• Flammrohrlänge: 170-185 mm
• Flammrohrdurchm.: 129 mm
• Zertifizierung: CE-0085 AQ 0409
• Gasarmatur: MBZRDLE 410
• Anschluss: R 1 1/4 Zoll
• Max. Eingangsdruck: 360 mbar
• 2-Stufen-Gasarmatur in Kompaktbauweise mit integriertem Filter, Sicherheitsven- til, Druckregler und 2-Stufen-Regelventil, Minimal-Gasdruckwächter angebaut. Anschlüsse zur Nachrüstung der Ventildichtekontrolle VPS 504 (Zubehör). Schnell schliessende Ventile Klasse A. Elektroanschluss
• steckerfertig verdrahtet Gulliver BS-Baureihe

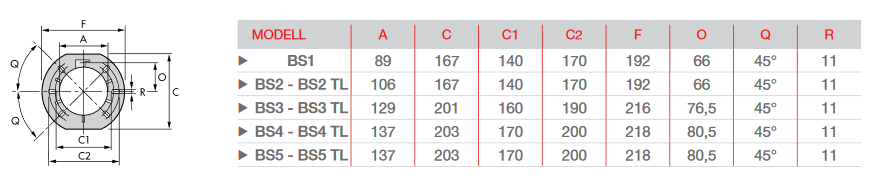

• Komplett mit Adapterflansch zum Brenner. Gas-Kugelhahn PN 4 mit integrierter TAE Nennweite 3/4" lose beigelegt

Lieferumfang:

• Riello Gulliver BS2D 65/75 - 189 kW Gas-Gebläsebrenner
• 2-stufige Gasarmatur
• Montage- und Betriebsanleitung

Montage

• Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
