Kesselgruppe 1 " TRINNITY MS 58 bis 50 kW mit Armaturen u Isolierung fuer Heizung
| Art.Nr.: |
181577594
|
| Herst.Nr.: |
0503.828
|
| EAN: | 123 |
| Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
37,18 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand

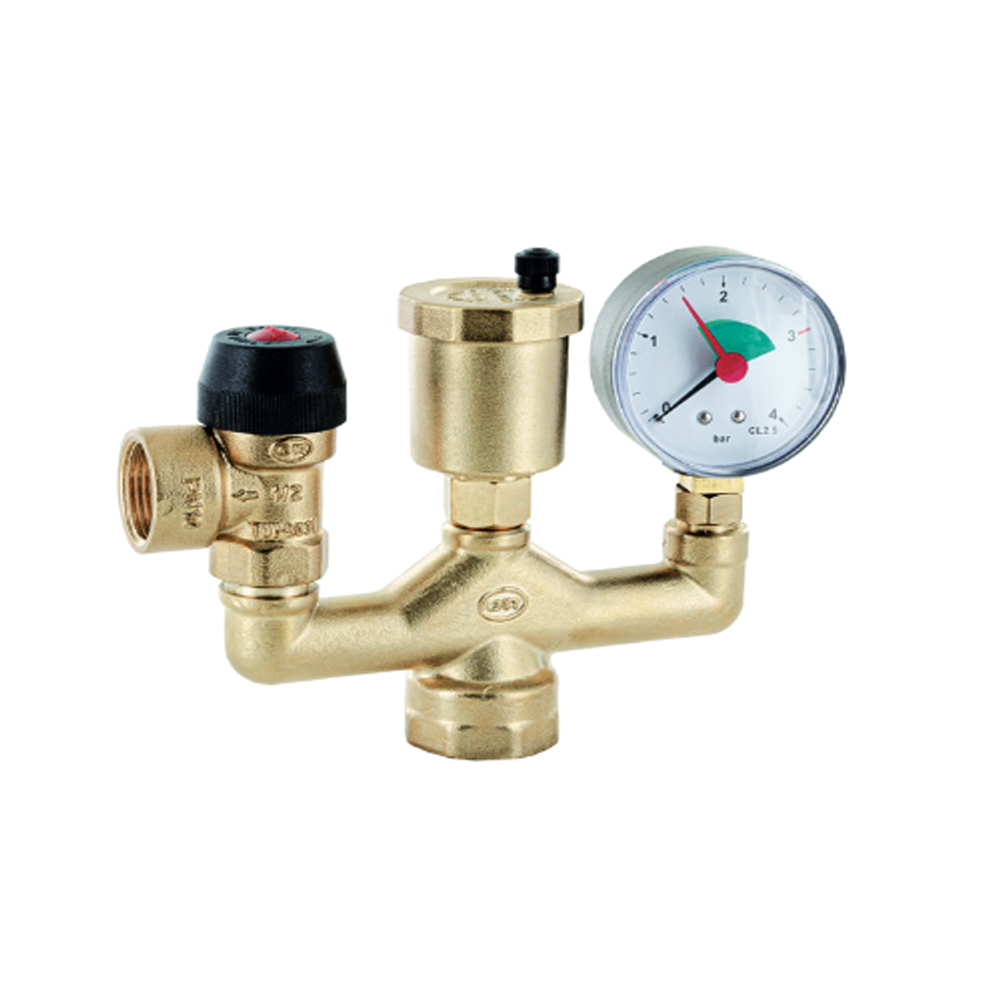

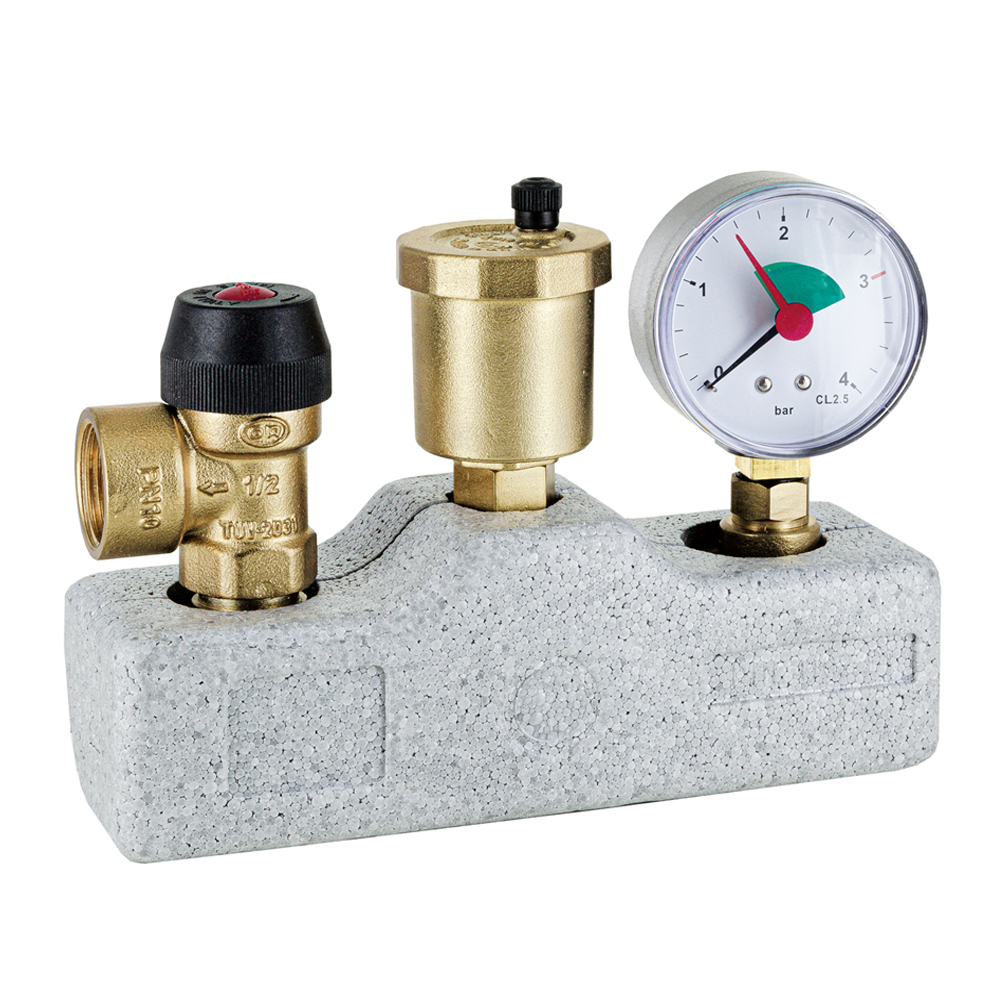

TRINNITY Kessel-Anschluss Gruppe mit Isolierung für geschlossene Heizungsanlagen
Hersteller: 0503.828
Verbindung: Innengewinde
Beschreibung:
Die Kesselgruppe TRINNITY wurde entworfen und entwickelt, um die Luft in einem geschlossenen Kreislauf aus Heizsystemen zu entfernen, denAnlagendruck zu überprüfen und bei zu hohem Anlagendruck Wasser abzulassen. Neben dem Schnellentlüfter, verfügt das Gerät über ein eingebautes Manometer 0-4 bar und ein Sicherheitsventil, voreingestellt auf 3 bar. Dank der kombinierten Wirkung des Schnellentlüfters und des Sicherheitsventils eignet sich die Kesselgruppe TRINNITY für den Einbau an der Oberseite von Heizungsanlagen oder Warmwasserbereitern. Die spezielle Geometrie der Innenkammer ermöglicht eine vollständige Evakuierung der Luft in Richtung der Entlüftungsöffnung in der Mitte des Geräts. Auf diese Weise füllt die Flüssigkeit den gesamten Sammler und gelangt zum Sicherheitsventil, das eventuelle Drucküberschüsse ablassen kann; Die Kesselgruppe schützt das System vor möglichen Schäden durch Überdruck. Für eine bessere Installationsflexibilität ist das Manometer nach vollständiger Verschraubung problemlos in einem Winkel von 360° verstellbar, ohne die hydraulische Abdichtung zu beeinträchtigen. Das Manometer und die Entlüftungsöffnungen sind mit einem Sicherheitssystem ausgestattet, das es ermöglicht, die Komponenten bei Bedarf im Falle einer Wartung oder eines Austauschs der Geräte zu entfernen und neu zu positionieren, ohne dass das System angehalten oder entleert werden muss. Die Kesselgruppe TRINNITY wird komplett montiert geliefert und ist auf jede Funktion eingehend geprüft.
Technische Daten
- Druck:
- maximal zulässiger Druck (PN): 10 bar
- Einstelldruck der Sicherheitsventildrucks (PS): 3 bar
- Maximaler Arbeitsdruck: 4 bar
- Temperatur:
- Zulässige Arbeitstemperatur (TS) 0°C (ohne Eis) ÷ +110 °C
- Kompatible Flüssigkeiten:
- Wärmeträgerflüssigkeiten: Konf. UNI 8065 § 6
- Glykollösungen: Glykol 50%
- Gewinde:
- Rohrleitungsanschlussgewinde gem. ISO 228/1
- Anforderungen und Prüfungen:
- Dichtheitsprüfung des Schalenkörpers P11 - EN 12266 -1
- Sonstiges:
- Nenngröße: DN25
- Benennung: Kesselgruppe
- Anschluss: DN25 (1") IG

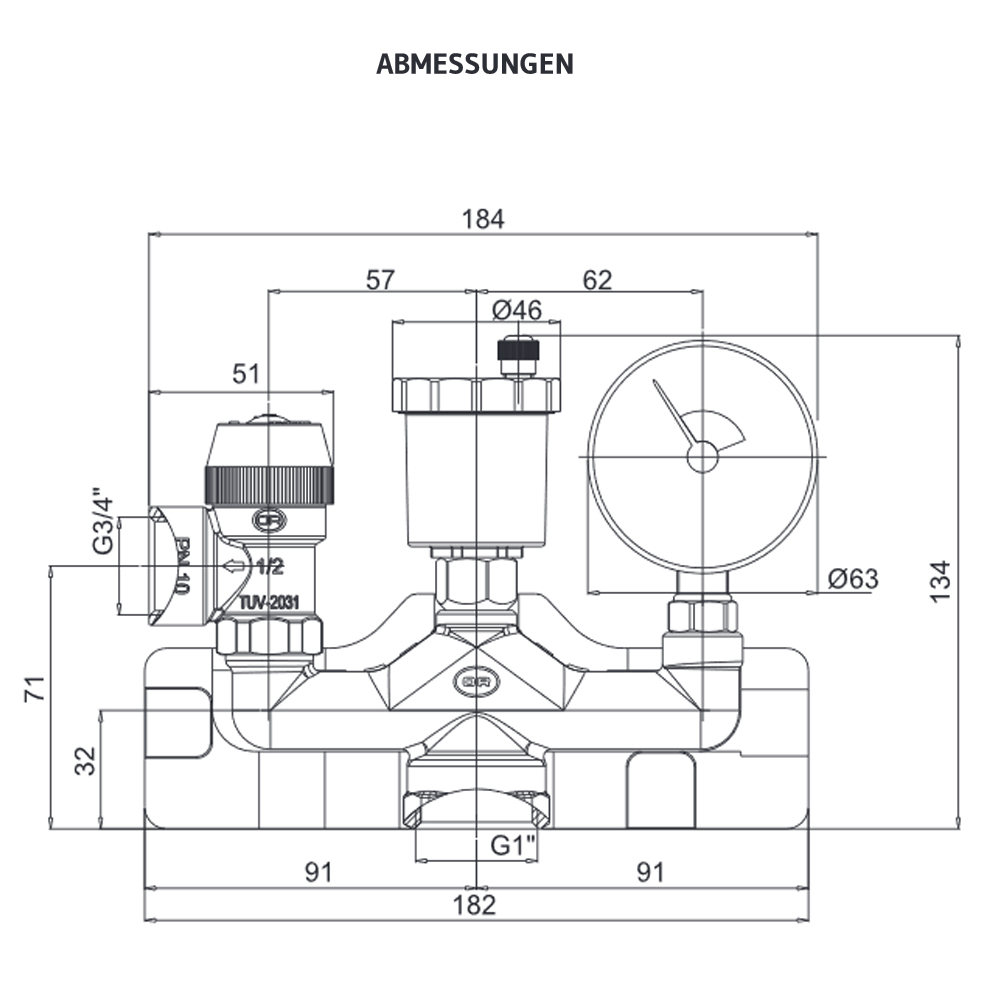

- Breite (mm) : 185 mm

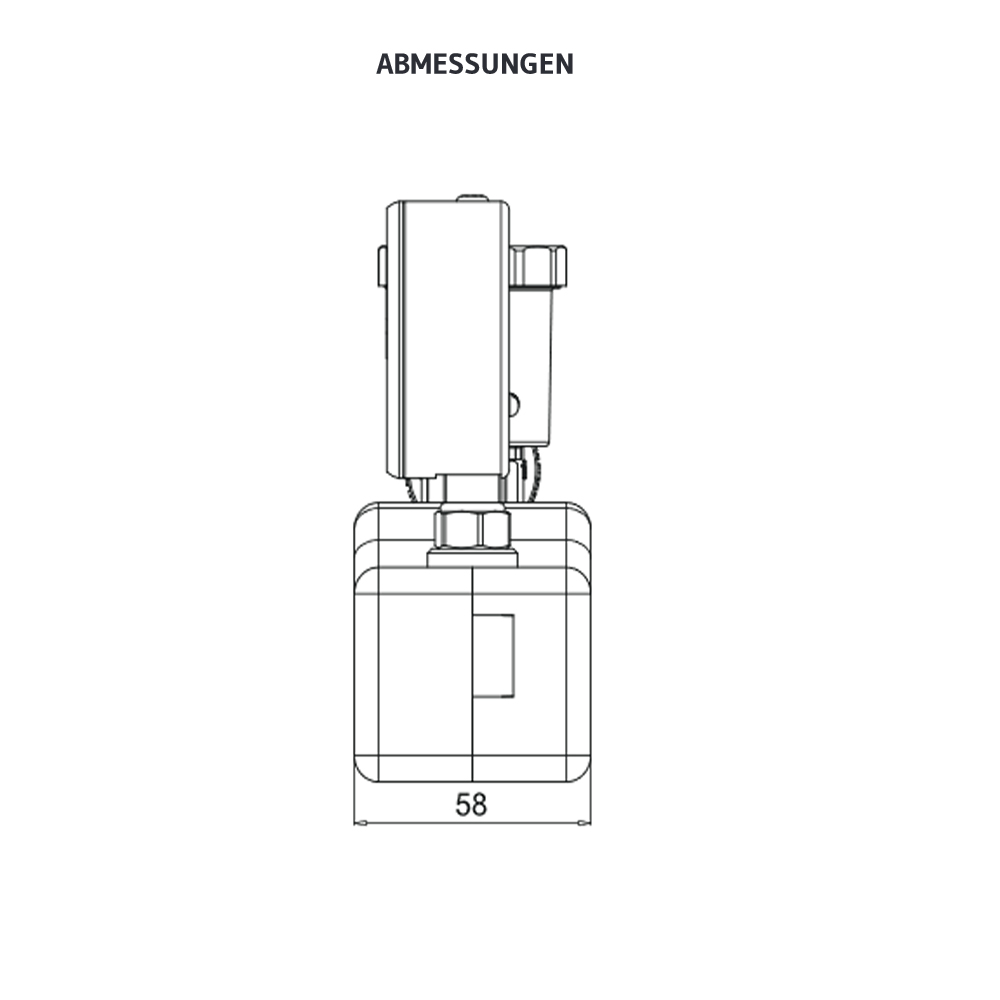

- Tiefe (mm) : 60 mm
- Nenndruck: 3bar
- Werkstoff: Messingguss
- Hersteller: TRINNITY
Lieferumfang:
- TRINNITY Kesselgruppe 1"
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
