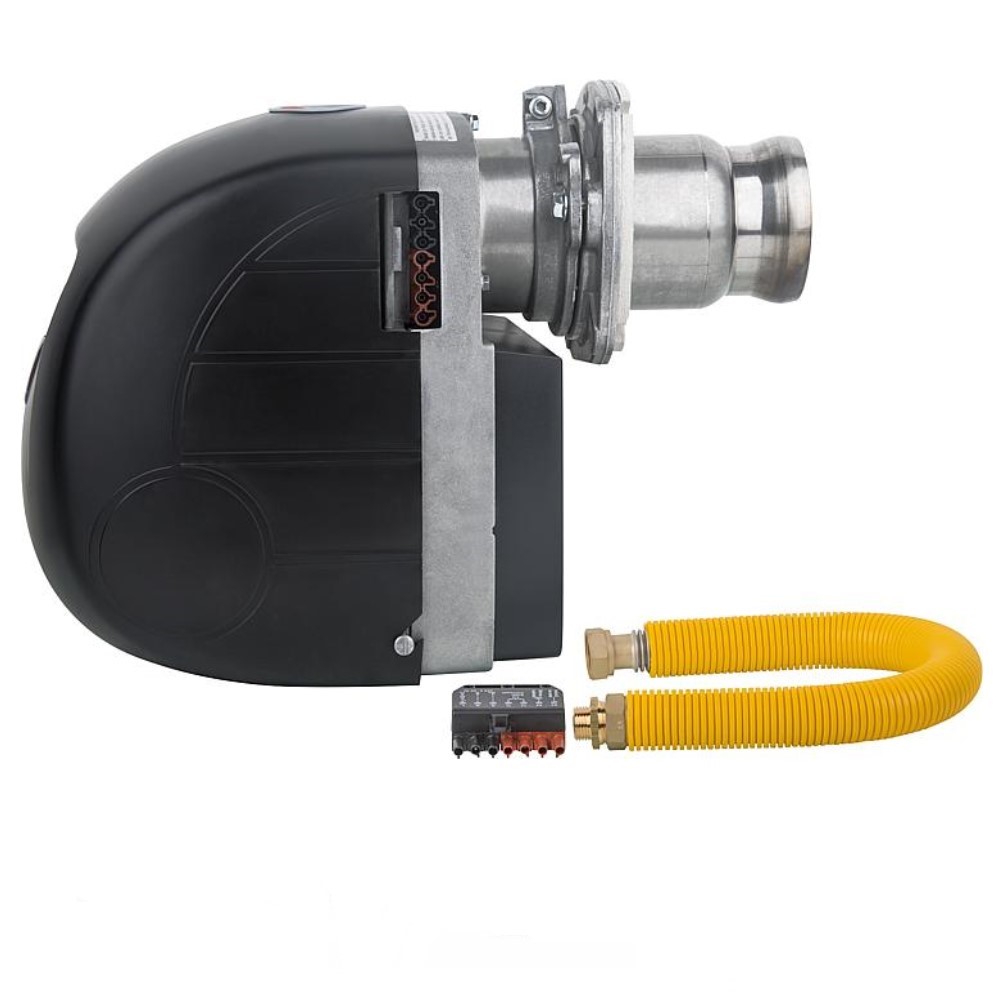

Intercal Gasbrenner SGN 100H 15-45 kW Gebläsebrenner Erdgas einstufig m. Flansch
Art.Nr.: |
177191984
|
Herst.Nr.: |
88.60100-5100
|
EAN: | 4057823605048 |
Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
1.132,40 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Gasbrenner Intercal SGN 100H einstufig, Erdgas, 15 - 45KW
Herstellerteilenummer: 88.60100-5100
Vorteile des Intercal BNR 100 B:
- Sparsamer, schadstoffarmer Gas-Gebläsebrenner für den universellen Einsatz an alten und neuen Heizkesseln g
- eprüft nach EN 676
- Erfüllt Grenzwerte der 1.BImSchV (NOx Klasse 3)
- Präzisions-Mischeinrichtung für saubere Verbrennung
- Automatische Luftabschlussklappe
- Einfache Leistungsanpassung und Brennereinstellung
- Stabiles Aluminium-Tangentialgehäuse
- Besonders leiser Betrieb durch optimierte Schallisolierung und speziellen Luftkasten
- Fremdluftansaugung/raumluftunabhängiger Betrieb möglich
- Einfacher Anschluss durch mitgelieferten flexiblen Gasschlauch DVGW 600 mm
Technische Daten:
- SGN 100H Erdgas-Gebläse-Brenner von 15 bis 45 kW
- einstufig für Kesselleistung 13 - 40 kW
- CE-0085AQ0916
- geprüft nach DIN EN 676, mit Gasarmaturenblock, Anschluss Rp 3/4 für Erdgas H/L
- Gasfließdruck 20 mbar oder Bio-Erdgas
- Gewicht ca. 13 kg
- Netz-Anschluss: 230 V, 50 Hz
- Leistungsaufname im Betrieb 0,16 kW
- Stromaufnahme im Betrieb ca. 1,1 A
- Schaltung einstufig mit Vorbelüftung
- Magnetventil langsam öffnend
- geeignet für Guss-/Stahl-Heizkessel
Ausstattung:
- Spiralgehäuse (Leichtm. Druckguss)
- Brennerrohr in leistungsbezogener Abstufung
- Hochleistungsmischsystem mit Gaslanze, verschiebbar
- Gehäusedeckel mit Funktionsteilen
- Elektromotor mit Betriebskondensator
- Hochleistungsgebläserad
- Luftdruckschalter
- Gasfeuerungsautomat nach DIN EN 298
- Ionisationssonde zur Flammenüberwachung
- Zündtransformator, Störgrad < N
- Zündelektrodenblock (Zündkabel steckbar)
- Gasarmaturenblock mit Filter, Gasdruckwächter, Gasdruckregler, Magnetventil 1 langsam öffnend, schnell schließend, Magnetventil 2 als Sicherheit (Magnetventile Klasse A), auf dem Gehäusedeckel aufgebaut
- Abdeckhaube
- Anschlussstecker nach DIN 4791
- Klemmflansch DIN EN 226
- Brennerdichtung und Anschluss-Schrauben
- Schnellverschlüsse und Service-Aufhängung zur Vereinfachung der Wartung
Montage
- Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
