Heizkreisregelung ETA für 2 weitere Mischerkreise T2-BTI im Wandgehäuse

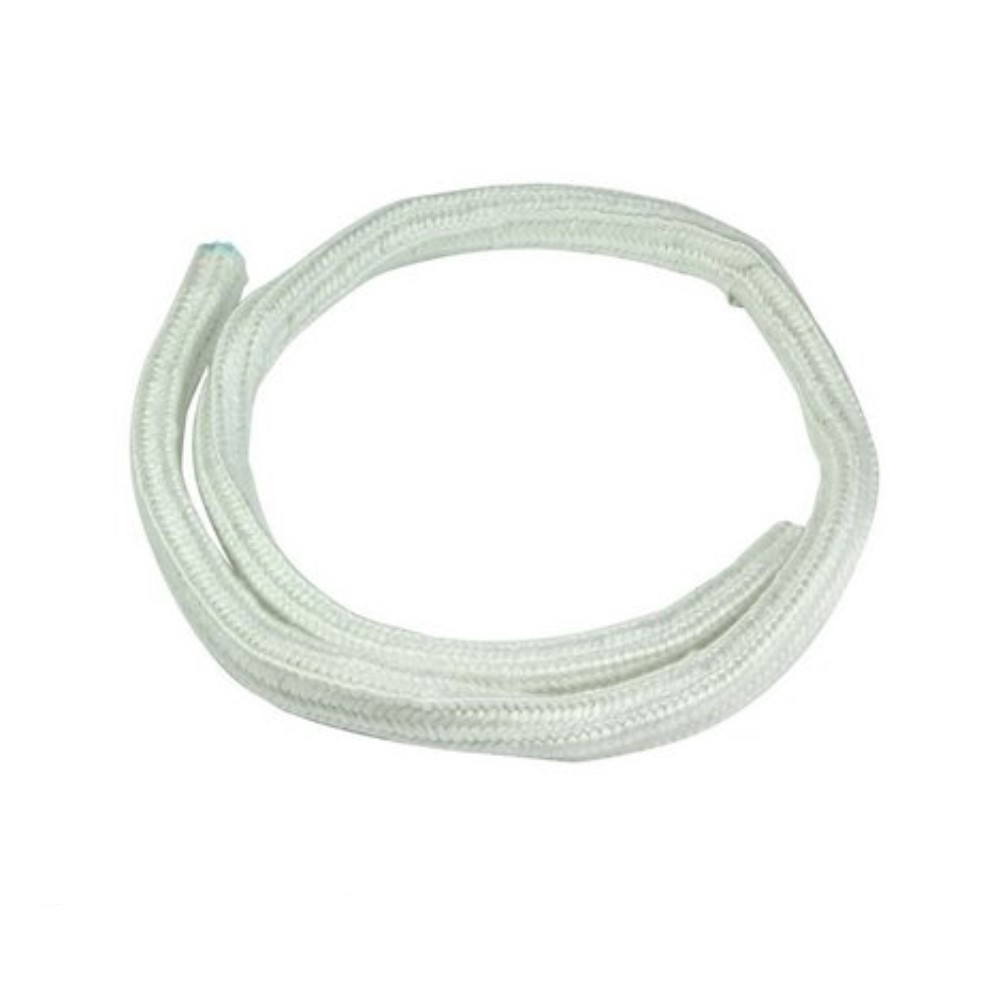

Atmos Buderus Sieger Dichtschnur für Türe 18 x 18 mm - passend für Holzvergaser Artikelnummer: S0241, 54915211 Beschreibung: Die Türdichtung ist bei allen Holzvergaser und Kohlevergaserkesseln passend, bei denen die obere und untere Tür gleich groß ist. (Beim GSX50, GSX70, DC50SE und DC75SE passt sie nur an der unteren Tür) Information: Atmos Art.-Nr.: S0241 oder 709.024.1 Sieger: 54915211

ATMOS Lüfterrad (S0141) Ø150 mm Herstellerteilenummer: 709.014.1 Beschreibung: Die Lüfterräder für die ATMOS Kessel gibt es in 4 verschiedenen Größen. Je nach Kesselleistung wird dieser mit dem entsprechenden Lüfterrad ausgestattet. In den meisten Fällen besteht aber die Möglichkeit, an Stelle eines großen Lüfterrades ein kleines zu montieren, wenn der Schornstein einen sehr hohen Eigenzug hat bzw. kann bei schlechten Zugbedingungen ein größeres Lüfterrad an der Stelle des kleineren Rades verwendet werden. Verwendung in folgenden Kesseln: ATMOS DC18S, DC22S, DC25S, DC30SE, ATMOS GS15, GS20, GS25, ATMOS DC18GSE, DC22GSE, DC25GSE, ATMOS KC16S, KC25S, ATMOS DC18SP(L), DC25SP(L), DC18GSP(L), DC25GSP(L), KC25SP(L) ATMOS PX15, PX20, PX25 ATMOS P31 Wolf BVG23 DeDietrich CBI 22, CBI25 Sieger FBV22, FBV25 Lieferumfang: ATMOS Lüfterrad (S0141) Ø150 mm Montagehinweis: Wird der Kessel zu lange im oberen Abbrand angeheizt, kommt es dabei zu Temperaturspitzen, die das Material des Lüfterrades so stark erhitzen, dass dieses weich wird. Durch die Drehbewegung des Lüftermotors legen sich dann die Lüfterräder um. Es ist keinesfalls ratsam die schiefen, verbogenen Flügelfächer wieder aufzurichten. Dadurch kommt es zur Unwucht beim Lauf, was in Folge einen Lagerschaden des Lüfters verursachen kann. Wenn Sie das Lüfterrad wechseln, beachten Sie, dass die Welle des Motors ein Linksgewinde hat!

AS Timer - für automatische Abschaltung des Heizkessels Artikelnummer: 08.08.04 Beschreibung: Macht den Anheizprozess schneller beim Vergaserkessel, da nicht mehr gewartet werden muss, bis der Kessel auf Temperatur gekommen ist. Durch die AS-Timer Einheit wird das Gebläse und der Lüfter des Heizkessels automatisch abgeschaltet, nachdem der Kessel abgebrannt ist. Das sonst erforderliche 7 – 10 minütige Abwarten bis der Rauchgasthermostat die Betriebsstellung umgestellt werden kann, ist nicht mehr notwendig und kann somit auch nicht mehr vergessen werden! Die Installation ist sehr einfach, da alle Verbindungen steckerfertig vorbereitet sind. Der Einbau ist dadurch in kürzester Zeit erledigt. ACHTUNG: Die AS-Timer Einheit ist nicht für Kombikessel geeignet! Lieferumfang: AS Timer - für automatische Abschaltung des Heizkessels

Service-Dichtungssatz ETA für SH 20-60 Herstellerteilenummer: 001-0180-00-E Verwendung in den Geräten: ETA Scheitholzkessel SH 20 - 60 kW Lieferumfang: Service-Dichtungssatz ETA für SH 20-60

Atmos ARU5 Raumfühler für ACD03 / ACD04 kabelgebunden Herstellerteilenummer: 16.08.40 Beschreibung: Das ARU5 Raumgerät ist ein passiver Sensor zur Ermittlung der Raumtemperatur und wird als Zubehör zur elektronischen Regelung ACD03 / ACD04 geliefert. Sie dient zum Messen der Raumtemperatur, damit die elektronische Regelung ACD03 / ACD04 die Heizkreisverlauftemperatur für den jeweiligen Heizkreis optimieren kann. Technische Daten: Abtastelement: NTC 20 kΩ Elektrische Schutzart: IP20 Schutzklasse : III Anschlussklemmen 0,2 bis 0,75 mm2 Kabeldurchschnitt Abmessungen (B x H xT) : 80 x 80 x 25 mm Lieferumfang: Atmos Raumfühler ARU5

Zündkeramik-Glühzündung ETA für SH/eHack/PU/PC/Twin Herstellerteilenummer: 001-1145-02-E Verwendung in den Geräten: ETA Holzvergaser SH ETA Hackschnitzel eHack ETA Pelletunit PU ETA Pelletkessel PC ETA Kombikessel Twin Lieferumfang: Zündkeramik-Glühzündung ETA für SH/eHack/PU/PC/Twin

ATMOS Abgasbremse Set linke + rechte Seite - für kurze Brennkammer Herstellerteilenummer: 709.043.0 Beschreibung: Bei der Abgasbremse (S0430) für ATMOS Holzvergaser handelt es sich immer um ein Set bestehend aus linker und rechte Seite. Die Abgasbremsen sind serienmäßig nur im DC18GSE, DC22GSE, DC25GSE kurz, DC25GSE lange Ausführung sowie im DC30GSE verbaut. Es besteht aber auch die Möglichkeit, die Abgasbremse in der Brennkammer des Kessels nachzurüsten. Durch ihre gewinkelte Form verlängert sie den Weg der Abgase, sodass diese eine längere Verweildauer an der Wärmetauscherfläche des Holzvergasers haben. Dadurch sinkt die Abgastemperatur, der Wirkungsgrad erhöht sich und eine Staubminderung im Abgas wird erreicht. Anwendung: Abgasbremse passend für ATMOS Holzvergaser DC18GSE, DC22GSE, DC25GSE (kurze Ausführung), GS20, DC18S Art.Nr. 709.043.0 Abgasbremse passend für ATMOS Kombikessel DC18GSP Art.Nr.: 709.043.0 Abgasbremse passend für ATMOS Kohlevergaser KC25S, KC35S, KC45S Art.Nr.: 709.043.0 Abgasbremse passend für Wolf Holzvergaser  BVG23 kurze  (Ausführung kurz) Art.Nr.: 709.043.0 Abgasbremse passend für DeDietrich Holzvergaser CBI22, CBI25  (Ausführung kurz) Art.Nr.: 709.043.0 Abgasbremse passend für Sieger Holzvergaser FBV22, FBV25  (Ausführung kurz) Art.Nr.: 709.043.0 Lieferumfang: ATMOS Abgasbremse Set linke + rechte Seite - für kurze Brennkammer

ATMOS Abgasbremse Set linke + rechte Seite - für lange Brennkammer Herstellerteilenummer: 709.042.9 Beschreibung: Bei der Abgasbremse (S0429) für ATMOS Holzvergaser handelt es sich immer um ein Set bestehend aus linker und rechte Seite. Die Abgasbremsen sind serienmäßig nur im DC18GSE, DC22GSE, DC25GSE kurz sowie im DC30GSE verbaut. Es besteht aber auch die Möglichkeit, die Abgasbremse in der Brennkammer des Kessels nachzurüsten. Durch ihre gewinkelte Form verlängert sie den Weg der Abgase, sodass diese eine längere Verweildauer an der Wärmetauscherfläche des Holzvergasers haben. Dadurch sinkt die Abgastemperatur, der Wirkungsgrad erhöht sich und eine Staubminderung im Abgas wird erreicht. Anwendung: Abgasbremse passend für ATMOS Holzvergaser DC25GSE lange Ausführung, DC30GSE, DC40GSE, DC50GSE,  GS25, GS32, GS40, GSX50, GSX60 Art.Nr. 709.042.9 Abgasbremse passend für ATMOS Kombikessel DC25GSP, DC30GSP Art.Nr.: 709.042.9 Abgasbremse passend für Wolf Holzvergaser  BVG30  Art.Nr.: 709.042.9 Abgasbremse passend für DeDietrich Holzvergaser CBI30, CBI40, CBI50  Art.Nr.: 709.042.9 Abgasbremse passend für Sieger Holzvergaser FBV30, FBV40, FBV50 Art.Nr.: 709.042.9 Lieferumfang: ATMOS Abgasbremse Set linke + rechte Seite - für lange Brennkammer

Belimo Stellantrieb für ATMOS Heizkessel Herstellerteilenummer: 708.008.6 Beschreibung: Der Belimo Stellantrieb für ATMOS GSE Holzvergaser schließt die an ihm befestigte Klappe in der Frischluftzufuhr, wenn die am Rauchgasthermostat 2 eingestellte Abgastemperatur erreicht wird. Damit wird sichergestellt, dass die Abgastemperatur nie zu hoch ist und somit der hohe Wirkungsgrad von über 90% der GSE Holzvergaser gewährleistet wird. Achten Sie darauf, dass der schwarze runde Microschalter immer in der Stellung 0 steht. Andernfalls würde der Belimo Stellantrieb im entgegengesetzten Zustand arbeiten und der Kessel könnte nicht auf Leistung kommen. Je nach Schornsteinzugbedingungen ist es in manchen Fällen erforderlich, dass die Endanschläge verstellt werden müssen. Das ist immer dann notwendig, wenn die Abgastemperatur trotz reduzierter Stellung weiterhin ansteigt. Technische Daten: Hersteller Art-Nr.: 708.008.6 Bezeichnung: Belimo Stellenantrieb Position: 19 Marke: Atmos

Zündkeramik-Glühzündung ETA für SH/eHack/PU/PC/Twin Herstellerteilenummer: 015-1145-03-E   Verwendung in den Geräten: ETA Pelletunit PU ETA Pelletkessel PC ETA Kombikessel Twin Lieferumfang: Zündkeramik-Glühzündung ETA für SH/eHack/PU/PC/Twin

Atmos ARU10 Raumthermostat für ACD03 / ACD04 kabelgebunden Herstellerteilenummer: 16.08.42 Beschreibung: Das Raumgerät ARU10 dient zur einfachen Steuerung des Heizkreises, zur Information über eingestellte Betriebsarten und zur Messung von Raumtemperatur und Luftfeuchtigkeit. Der Drehknopf ermöglicht die Korrektur der gewünschten Raumtemperatur. Mit der Umschalttaste kann der Modus (Betrieb) gewechselt werden. Das Raumgerät ARU10 ermöglicht der elektronischen Steuerung ACD03 / ACD04 die Optimierung der Beheizung des Gebäudes (Wassertemperatur für einen bestimmten Heizkreis). Technische Daten: Versorgungsspannung: 12 VDC (5,0 VDC bis 14,0 VDC) Max. Abnahme: 10 mA / 5,0 V (5 mA / 12 V) Elektrische Schutzart: IP20 Schutzklasse: III Leitungsquerschnitt: 0,2 bis 0,75 mm² Kommunikationslinie: ATMOSNET – Kabellänge max. 200 m Abmessungen: (B x H x T): 80 x 80 x 44 mm Lieferumfang: Atmos Raumfühler ARU10

Lüftermotor S0131 für ATMOS Holzvergaser und Pelletkessel Herstellerteilenummer: 709.013.1 Beschreibung: Der Lüftermotor S0131 für ATMOS Holzvergaser mit der Typenbezeichnung Typ UCJ4C52 / FCJ4C52SA (S0131) wird ohne Stahlplatte und Lüfterrad geliefert. Wir empfehlen beim Austausch auch zugleich den Kondensator mit zu wechseln (Beachten Sie den unteren Hinweis). Bestellen Sie ebenfalls die erforderlichen Lüfterdichtungen mit. Technische Daten: Lüftermotor für ATMOS GSE Holzvergaser  Art.Nr. 709.013.1 passend für DC18GSE, DC22GSE, DC25GSE, DC30GSE, DC40GSE und DC50GSE Lüftermotor für ATMOS GS Holzvergaser  Art.Nr. 709.013.1 passend für GS15, GS20, GS25, GS32, GS40, DC20GS, DC25GS, DC32GS, DC40GS Lüftermotor für ATMOS GSX Holzvergaser  Art.Nr. 709.013.1 passend für GSX50, GSX60, GSX70, DC50GSX, DC60GSX, DC70GSX Lüftermotor für ATMOS SE Holzvergaser  Art.Nr. 709.013.1 passend für DC18, DC18S, DC30SE, DC40SE, DC50SE ebenfalls passend bei allen KC, GSP, GSPL, RS, SP und SPL Kesselserien für alle ATMOS Heizkessel mit Saugzuggebläse ausser DC75SE und P80 Lieferumfang: Lüftermotor S0131 für ATMOS Holzvergaser und Pelletkessel Montagehinweis: Die Welle des Lüfters hat ein Linksgewinde!!! - Beachten Sie das beim Wechseln des Lüfterrades, da Sie sonst das Gewinde des Lüftermotors abreissen. Gern geben Ihnen unsere Kundendiensttechniker weitere Auskunft. Falls der Lüftermotor beim Einschalten durch den Rauchgasthermostat nicht von allein anläuft und nur ein brummendes Geräusch macht, versuchen Sie ihn mit einem kleinen Schraubenzieher von außen anzudrehen. Falls das gelingt, handelt es sich nicht um einen Schaden des Lüftermotors, sondern um einen defekten Kondensator. Dieses Bauteil befindet sich unter der oberen Abdeckung und geht leicht zu wechseln. Wenn Sie den Kondensator in der Explosionszeichnung aufrufen, finden Sie auf dieser Seite ein Video, welches zeigt, wie Sie beim Austausch vorgehen müssen.
