Frischwasserstation F1-20 Thermostatisch geregelt leistungsstark Kompakte Bauart
Art.Nr.: |
155902882
|
Herst.Nr.: |
FriwaF1-20
|
EAN: | 7426984918347 |
Lieferzeit: |
ca. 2-4 Werktage (Mo-Fr.) |
1.057,15 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Frischwasserstation FriwaF1-20 Thermostatisch geregelt leistungsstark Kompakte Bauart
Frischwasserstationen sind kompakte, dichtgeprüfte Baueinheiten mit großem Plattenwärmetauscher, Effizienz-Regelung und Energiesparpumpe, mit einer Zapfleistung von 20 L/min. Die Frischwasserstation erkennt die Zapfmenge und sorgt bedarfsgerecht für eine hygienische Warmwasserbereitung, optional kann ein externes Zirkulationsset angeschlossen werden.
Während des Zapfvorganges wird warmes Heizungswasser aus dem Pufferspeicher durch den Wärmetauscher gepumpt. Im Wärmetauscher wird die Wärme dem Heizungswasser entzogen und gleichzeitig dem Trinkwasser zugeführt. Somit wird das Trinkwasser im Gegenstromprinzip auf die eingestellte Temperatur erwärmt. Die intelligente Regelung passt die Leistung der Ladepumpe dem aktuellen Bedarf an. Somit wird dem Pufferspeicher nur die minimal notwendige Energie entnommen.
Installation:

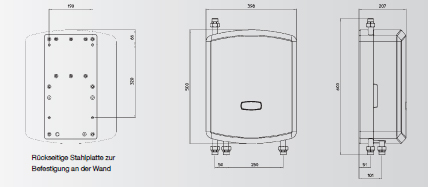

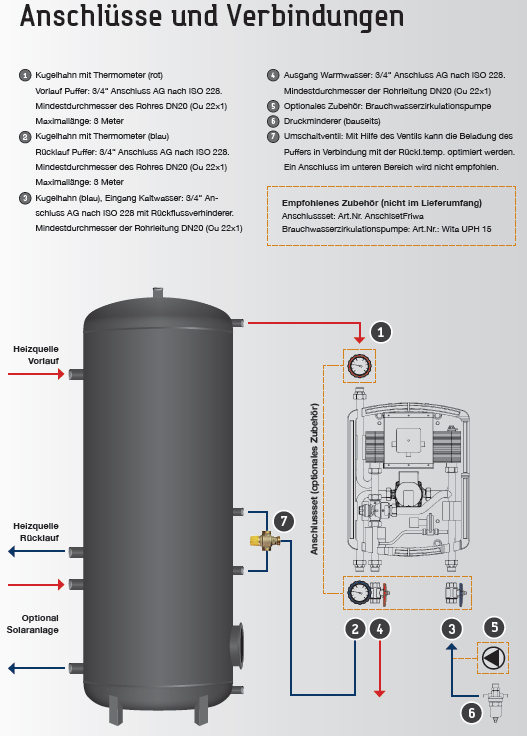

Die Station kann direkt am Pufferspeicher oder an der Wand in der Nähe des Pufferspeichers montiert werden. Für eine Wandmontage muss folgendes beachtet werden: Bohren und die geeigneten Dübel einsetzen, vordere Isolierschale abnehmen, die Station positionieren und befestigen, den Ventilsatz (optional) montieren und die Rohrleitungen gemäß Schema anschließen.

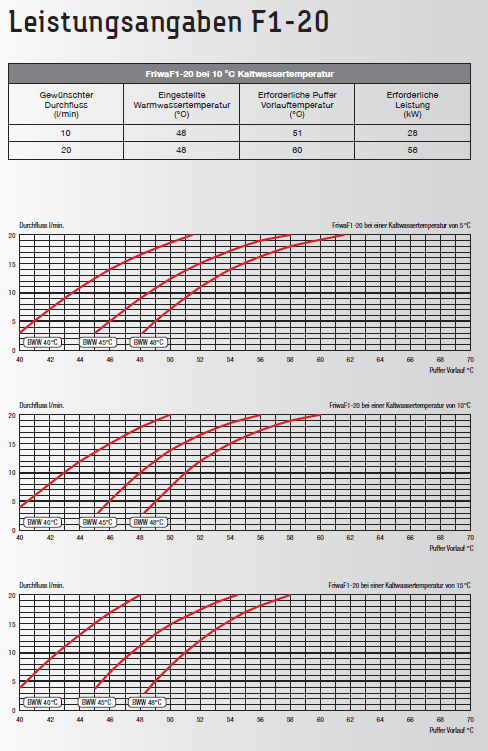

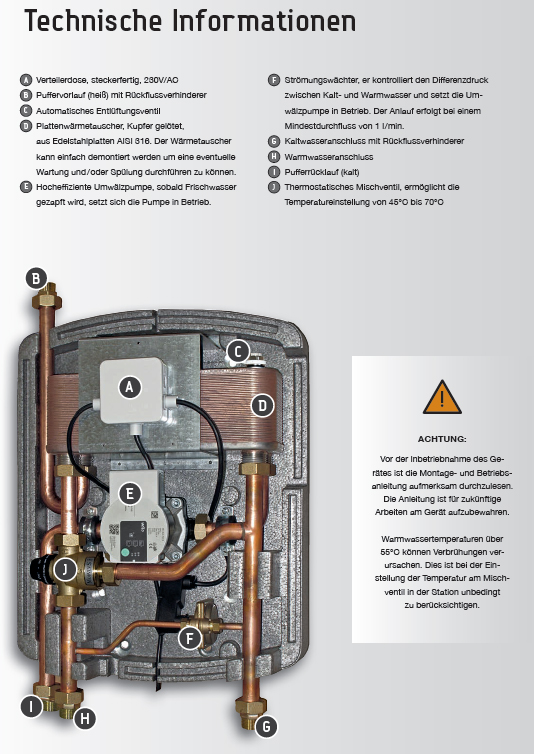

Technische Daten
- Max Betriebsdruck: 6 bar
- Betriebstemperatur: 2 - 95 °C
- Mindestdurchfluss von 1 l/min.
- Regelung-Genauigkeit des Thermostat-Mischventiles (50 kW): ±1 °C (Kvs 2,5)
- Druckverlust im Sekundärkreislauf (bei einer Durchflussmenge von 20 l/min, 50 kW): 300 mbar
- Hocheffiziente Umwälzpumpe
- Plattenwärmetauscher, Kupfer gelötet, aus Edelstahlplatten AISI 316.
- Thermostatisches Mischventil, ermöglicht die Temperatureinstellung von 45°C bis 70°C
- Strömungswächter
- 230V Schuko-Stecker
Lieferumfang:
- 1x Frischwasserstation FriwaF1-20
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
