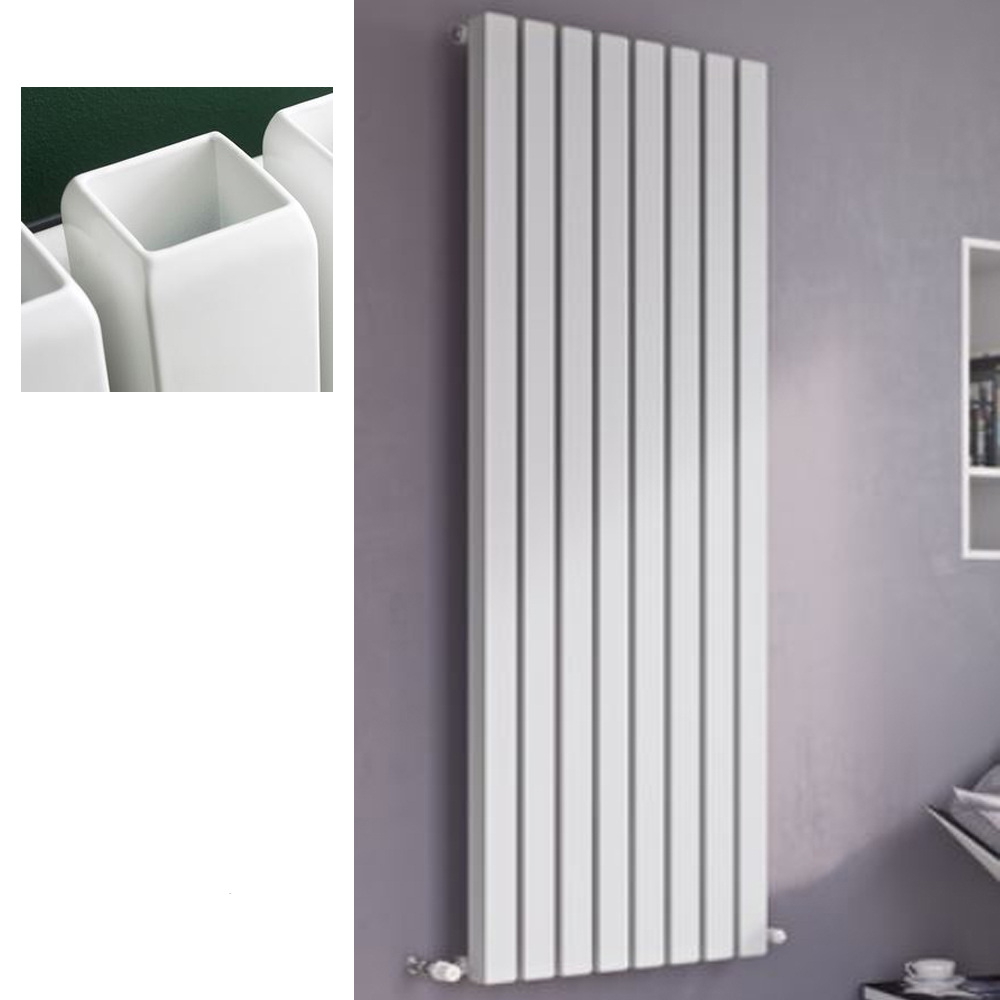

Design Röhrenradiator vertikal Dupo Vierkant - Röhrenheizkörper Heizwand Heizung
Design Röhrenradiator Dupo vierkant - Rohr-in-Rohr Prinzip
Standard Anschluss/ in RAL 9003 Signalweiss
Beschreibung:
Der Röhrenradiator Dupo Vierkant ist nicht nur ein optisches Highlight in Ihrem Raum, durch sein filigranes Rohr-in-Rohr Prinzip wird die Heizleistung erhöht und die Wärmeabgabe an den Raum verbessert. Dieser Wärmekörper wirkt eher beruhigend und entspannend, auf Wunsch können kräftige RAL-Farben gegen Aufpreis geliefert werden, setzen noch mehr gezielte Akzente und verleihen dem dem Raum eine individuelle Note.

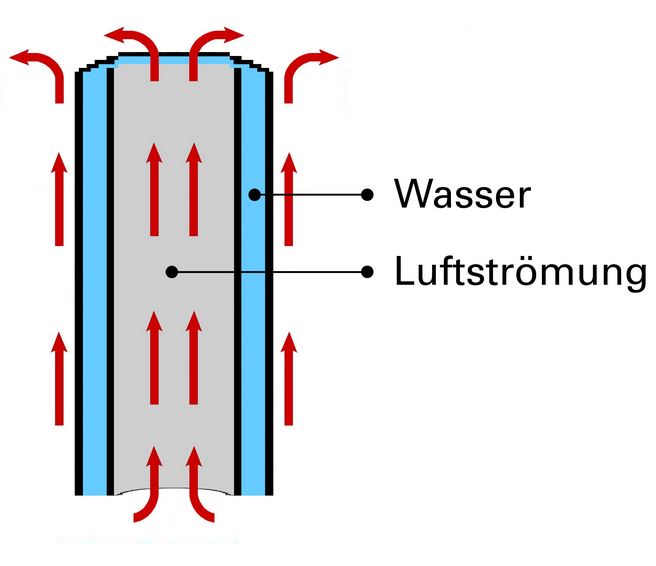

Das Funktionsprinzip:
- Hohe Heizleistung durch Maximierung des Konvektorprinzips (Kamineffekt)
- Minimierter Wasserinhalt – schnelle Aufheizung
- Außen und Innen (Spezialverfahren) kunststoff-pulverbeschichtet
- Große Heizfläche
Technische Daten:
- Ausführung: standard - Seitenanschluss
- Farbe: RAL 9003 Signalweiss
- Wärmeleistung: nach EN442 (75/65/20°C)
- max. Betriebsdruck: bis 4 bar ( nicht Fernwärme geeignet)
- max. Betriebstemperatur: bis 120° C
- gemäß DIN 55900 elektrostatisch beschichtet
- Anschlüsse: 1/2" IG

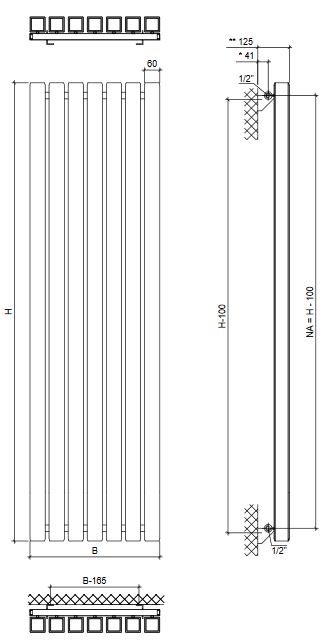

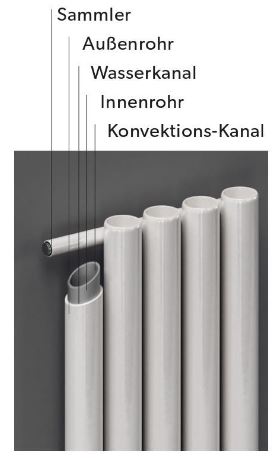

- Vertikale Rohre: mit Ø 60 x 60 x 1,5 mm Außenrohren und Ø 50 x 50 x 1,0 mm Innenrohr
- Horizontalprofil: Sammelrohre Ø 30 x 1,5 mm
- Bautiefe: 90 mm
- Wand-Mitte-Gewinde: 41 mm
- Wandvorderkante: 125 mm
Aufbau | Höhe | Breite | Wärmeleistung bei 75/65/20 °C |
einlagig | |||
600 mm | 585 mm | 680 Watt | |
1800 mm | 435 mm | 1368 Watt | |
1800 mm | 585 mm | 1824 Watt |
Lieferumfang:
- gewählter Röhrenradiator Dupo vierkant
- Blind- und Entlüftungsstopfen
- Wandhalterung
- Anschlussgarnitur ist nicht im Lieferumfang enthalten
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
