Daikin Altherma M 7 kW Monoblock Wärmepumpe Wärmespeicher ECH2O 500 H/C
| Art.Nr.: |
171186696
|
| Herst.Nr.: |
EBLQ07C2V3, EKHWMX500C
|
| EAN: | 0792971483912 |
| Lieferzeit: |
6 Monate |

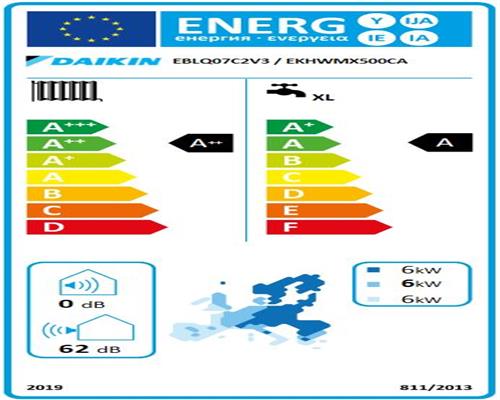

a++
7.389,63 €*
Inhalt:
1 Stk
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Daikin Altherma M 7 kW Monoblock Wärmepumpe Wärmespeicher ECH2O 500 H/C"

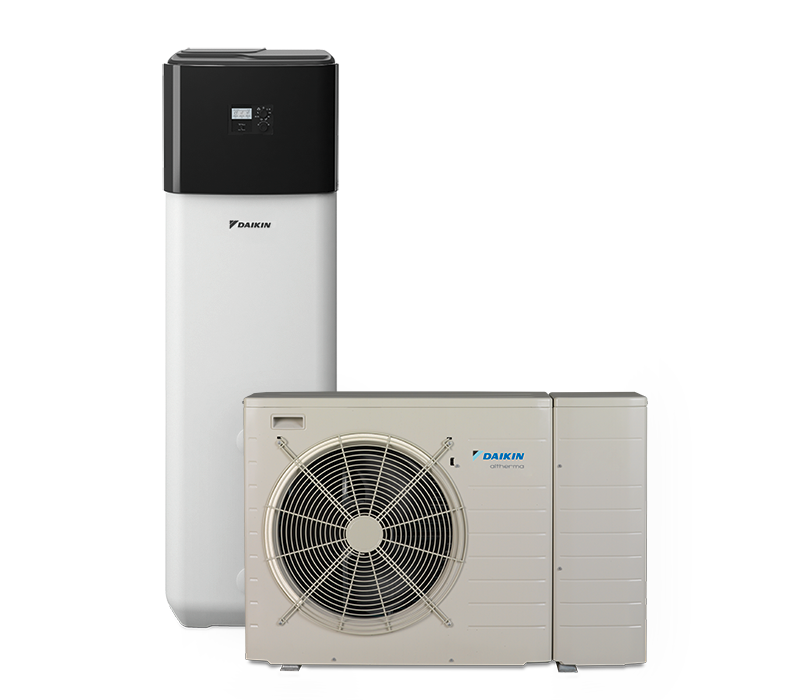

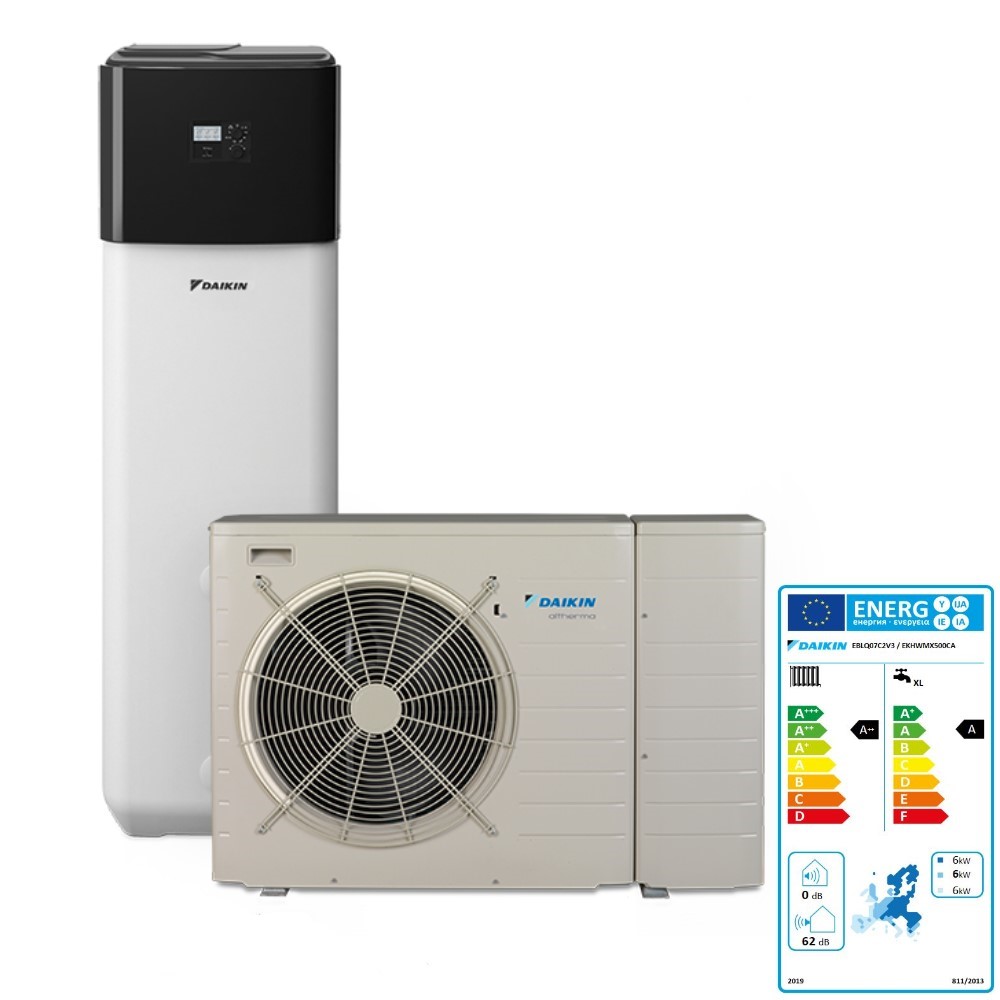

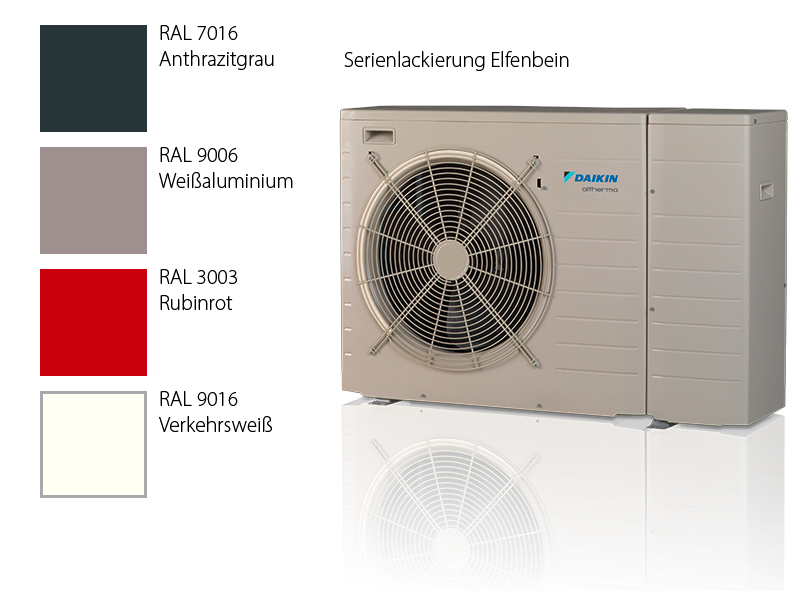

Daikin Altherma M 7 kW Monoblock-Luft-Wasser-Wärmepumpe mit Speicher ECH2O 500 H/C
Herstellerteilenummer: EBLQ07C2V3 + EKHWMX500C
Beschreibung:
Bei der DAIKIN Altherma M ECH2O sind die wesentlichen Hydraulikkomponenten in dem Außengerät integriert. Dieses kann unauffällig außerhalb des Gebäudes platziert werden. Das kompakte Gerät wird mit einem komplett geschlossenen Kältekreislauf ausgeliefert, so dass die Heizungsrohre direkt von der Wärmepumpe in das Gebäude führen. Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders einfach und schnell installiert werden. Lediglich der Wärmespeicher mit integrierter Wärmepumpensteuerung und ggf. der Reserveheizstab wird im Gebäude eingebunden. Die Inneneinheit der Wärmepumpe integriert einen Wärmespeicher mit der Wärmepumpensteuerung – und das auf kleinstem Raum (auf nur 0,36 m2mit 300 Liter Wärmespeicher bzw. 0,62 m2 mit 500 Liter Wärmespeicher). Dadurch sind Sie flexibel bei der Auswahl des Aufstellortes und eine einfache und schnelle Installation ist garantiert. Die Warmwasserbereitung erfolgt in Kombination mit dem hygienischen DAIKIN ECH2O Wärmespeicher. Somit erhalten Sie höchsten Komfort für Heizung und Warmwasser.
Die HPSU monobloc compact kann nicht nur heizen, sondern optional und in Verbindung mit einer Fußbodenheizung oder einem Gebläsekonvektor auch kühlen. Die Monoblock-Wärmepumpe ist in zwei Leistungsausführungen (5 und 7 kW) erhältlich und bietet Vorlauftemperaturen bis +55 °C. Sie gehört zu den effizientesten und gleichzeitig kompaktesten Wärmepumpen-Systemen ihrer Art am Markt und eine flexible Lösung für Neubauten und sanierte Renovierungsobjekte.
- Abmessungen (HxBxT): 735 x 1090 x 350 mm
- Gewicht Gerät : 80 kg
- Betriebsbereich Außentemperatur (Heizen Umgebung): Min: -25 C / Max: 25 C
- Betriebsbereich Außentemperatur (Heizen Wasserseite): Min: 15 C (1) / Max: 55 C
- Betriebsbereich Außentemperatur (Kühlen Umgebung): Min: 10 C / Max: 43 C
- Betriebsbereich Außentemperatur (Kühlen Wasserseite): Min: 5 C / Max: 22 C
- Betriebsbereich Außentemperatur (Brauchwasser Umgebung): Min: -25 C (2) / Max: 35 C
- (2) Betriebsbereich Außentemperatur (Brauchwasser Wasserseite): Min: 25 C / Max: 80 C
- (3) Schalldruckpegel Heizen (1 m Abstand): 49 db(A)
- Schalldruckpegel Kühlen (1 m Abstand): 50 db(A)
- Schalldruckpegel Flüsterbetrieb (3 m Abstand): 37 db(A)
- Schallleistungspegel Heizen: 62 db(A)
- Schallleistungspegel Kühlen: 63 db(A)
- Schallleistungspegel Flüsterbetrieb: 54 db(A)
- Spannungsversorgung Phase: 1-phasig
- Spannungsversorgung Frequenz: 50 Hz
- Spannungsversorgung Spannung: 230 V
- Betriebsstrom maximal Heizen: 18 A
- Anlaufstrom:18 A
- Empfohlene Sicherungen: 20 A
- Kältemittel: R410A
- Kältemittel (vorgefüllt): 1,5 kg
- GWP: 2087,5
- TCO2eq: 3,0
- Kältemitttelöl: FVC50K
- Füllmenge: 0,65 l
- Verdichter: Vollhermetischer Swingverdichter
- Abtauverfahren: Prozessumkehr
- Leistungsregelung: Inverter gesteuert
- Pumpe: DC Motor, Leistungsaufnahme 76 W
- Wasserseitiger Wärmetauscher: Typ: Gelötetes Blech.
- Isoliermaterial: Elastomerschaum
- Nom. Heizleistung A-7/W35: 6,4 kW
- Nom. Heizleistung A2/W35: 4,5 kW
- Nom. Heizleistung A7/W35: 7,0 kW
- Nom. Heizleistung A10/W35: 7,0 kW
- Max. Heizleistung A-7/W35: 6,4 kW
- Max. Heizleistung A2/W35: 7,0 kW
- Max. Heizleistung A7/W35: 7,0 kW
- Max. Heizleistung A10/W35: 7,0 kW
- Nom. Kühlleistung A35/W18: 7,08 kW
- Nom. Kühlleistung A35/W7: 5,33 kW
- COP A-7/W35: 2,5
- COP A2/W35: 3,55
- COP A7/W35: 4,67
- COP A10/W35: 4,97
- EER A35/W18: 3,80
- EER A35/W7: 2,29
- wasserseitig: 1" AG
- (1) Bei Inbetriebnahme: 15 C bis 25 C nur mit Reserveheizer
- (2) Betriebsbereich Warmwasser (AG): Bereichserweiterung durch Zusatzheizer
- (3)>50 C nur mit Reserveheizer
- Typ: DAIKIN Altherma M 7 kW H/C
Daikin Rotex Altherma M ECH2O 500 H/C mit integriertem 500 Liter Wärmespeicher EKHWMXB500C
- Inneneinheit 5-7 kW mit integriertem 500 L Wärmespeicher für die hygienische Warmwasserbereitung im Durchlaufprinzip
- Hydraulisch ausgerüstet mit Umschaltventilen für Warmwasser/Heizung
und Heizen/Kühlen
mit integrierter Rücklauftemperaturbegrenzung für Solaranwendung, integrierter Überströmung, Sicherheitsbaugruppe
mit elektronischem Manometer und Sicherheitsventil sowie Füll- und Entleerungshähnen. - Zusätzlicher Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger.
- Elektrische Ausrüstung mit Lastrelais und vorbereitetem Plug and Play Anschluss für Elektro-Zusatz-/ Brauchwasserheizung (9 kW).
- Diesen Heizstab bitte separat bestellen.
- Abmessungen H 1890 x B 790 x T 790 mm
Technische Daten:
- Abmessungen (HxBxT): 1890 x 790 x 790 mm
- Gewicht Gerät : 91 kg
- Schallleistungspegel: 42 dbA
- Schalldruckpegel in 1m Abstand: 28 dbA
- Typ: Grundfos UPM3 K
- Drehzahl: PWM
- IP-Klasse: IP42
- Leistungsaufnahme 45 W
- Typ: Platten-Wärmetauscher
- Isoliermaterial: EPS
- Wasservolumen: 477 Liter
- Max. zul. Speicherwassertemperatur: 85 C
- Isolierung: Wärmeverlust 1,7 kwh/24h (gemäß EN12897 und EN15332)
- Warmwasser Wärmetauscher: Rohrmaterial: Edelstahl (DIN1.4404)
- Fläche: 6 qm
- Inneres Tauschvolumen: 28,2 l
- Betriebsdruck: 6 bar
- Drucksolar Wärmetauscher: Fläche: 1,6 qm
- Inneres Tauschvolumen: 10,1 l
- Rohrmaterial: Edelstahl (DIN1.4404)
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 50 C): 324/282 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 60 C): 492/444 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 65 C): 560/516 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (Aufheizen des Speichers nur mit Wärmepumpe, kein Elektroheizer) 288/240 Liter
- Kalt- und Warmwasser: 1'' AG
- Heizung Vor- und Rücklauf: 1'' IG
- Drucksolar: 1'' AG
- 1-Phasig, 230 V, 50 Hz
- Spannungsbereich min. 10%, max. 10%
- Max. Betriebsstrom Heizen: 2 A
- Empfohlene Sicherung: 16 A
- Typ: DAIKIN Altherma M ECH2O 500 H/C Biv
Lieferumfang:

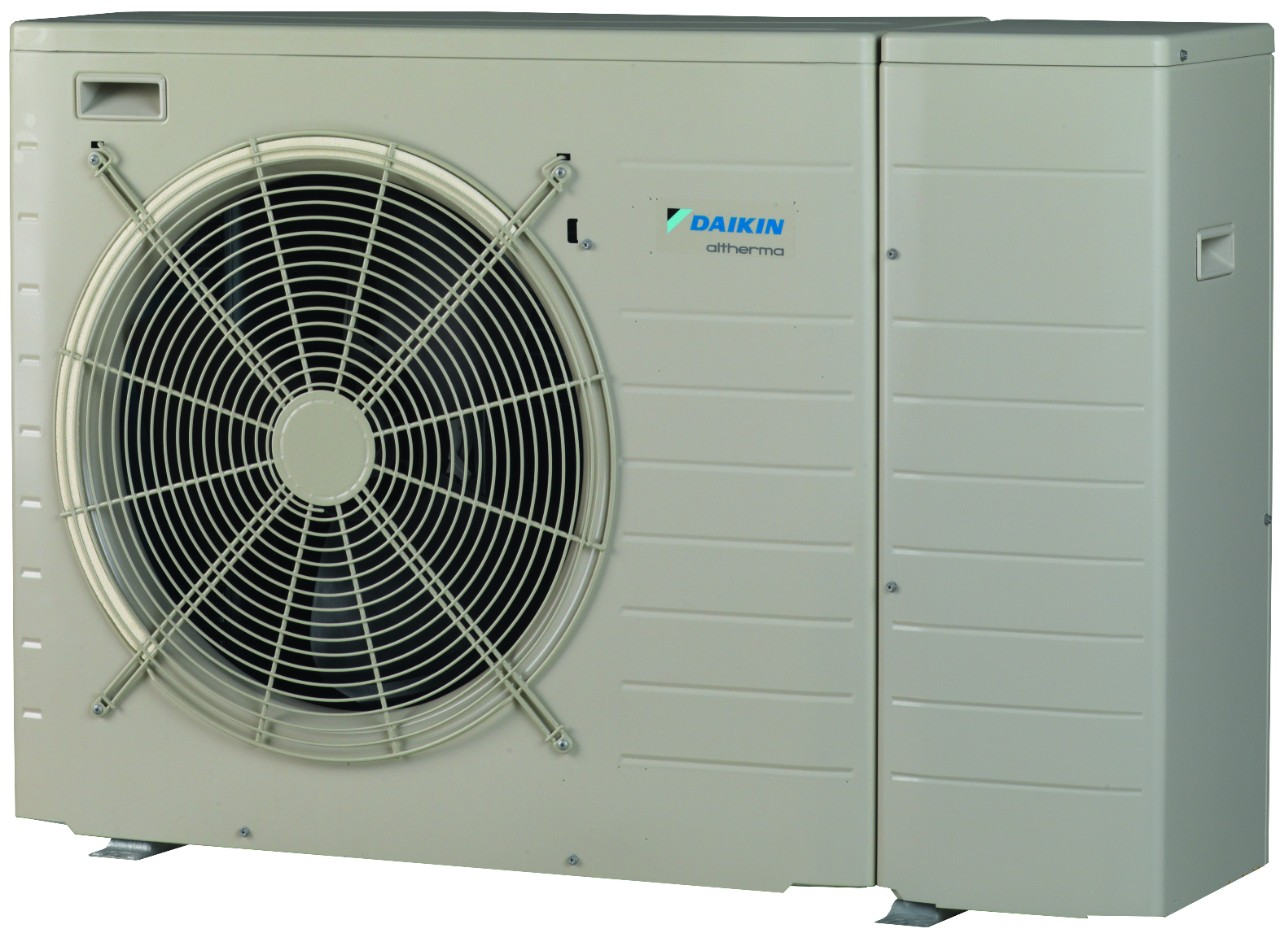

- Daikin Altherma M 7 kW Wärmepumpen-Außengerät, 1-phasig/230V EBLQ07C2V3
- Daikin Altherma M ECH2O 500 H/C mit integriertem Wärmespeicher 500 Liter
- Montage und Bedienungsanleitung
Inbetriebnahme:
Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Bayern, DE
Tel: 089-744 27-0
E-Mail: info@daikin.de
Web: www.daikin.de
DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Bayern, DE
Tel: 089-744 27-0
E-Mail: info@daikin.de
Web: www.daikin.de
| Art.Nr.: |
171186696
|
| Herst.Nr.: |
EBLQ07C2V3, EKHWMX500C
|
| EAN: | 0792971483912 |
| Lieferzeit: |
6 Monate |
a++
7.389,63 €*
Inhalt:
1 Stk
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Daikin Altherma M 7 kW Monoblock Wärmepumpe Wärmespeicher ECH2O 500 H/C"
Daikin Altherma M 7 kW Monoblock-Luft-Wasser-Wärmepumpe mit Speicher ECH2O 500 H/C
Herstellerteilenummer: EBLQ07C2V3 + EKHWMX500C
Beschreibung:
Bei der DAIKIN Altherma M ECH2O sind die wesentlichen Hydraulikkomponenten in dem Außengerät integriert. Dieses kann unauffällig außerhalb des Gebäudes platziert werden. Das kompakte Gerät wird mit einem komplett geschlossenen Kältekreislauf ausgeliefert, so dass die Heizungsrohre direkt von der Wärmepumpe in das Gebäude führen. Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders einfach und schnell installiert werden. Lediglich der Wärmespeicher mit integrierter Wärmepumpensteuerung und ggf. der Reserveheizstab wird im Gebäude eingebunden. Die Inneneinheit der Wärmepumpe integriert einen Wärmespeicher mit der Wärmepumpensteuerung – und das auf kleinstem Raum (auf nur 0,36 m2mit 300 Liter Wärmespeicher bzw. 0,62 m2 mit 500 Liter Wärmespeicher). Dadurch sind Sie flexibel bei der Auswahl des Aufstellortes und eine einfache und schnelle Installation ist garantiert. Die Warmwasserbereitung erfolgt in Kombination mit dem hygienischen DAIKIN ECH2O Wärmespeicher. Somit erhalten Sie höchsten Komfort für Heizung und Warmwasser.
Die HPSU monobloc compact kann nicht nur heizen, sondern optional und in Verbindung mit einer Fußbodenheizung oder einem Gebläsekonvektor auch kühlen. Die Monoblock-Wärmepumpe ist in zwei Leistungsausführungen (5 und 7 kW) erhältlich und bietet Vorlauftemperaturen bis +55 °C. Sie gehört zu den effizientesten und gleichzeitig kompaktesten Wärmepumpen-Systemen ihrer Art am Markt und eine flexible Lösung für Neubauten und sanierte Renovierungsobjekte.
- Abmessungen (HxBxT): 735 x 1090 x 350 mm
- Gewicht Gerät : 80 kg
- Betriebsbereich Außentemperatur (Heizen Umgebung): Min: -25 C / Max: 25 C
- Betriebsbereich Außentemperatur (Heizen Wasserseite): Min: 15 C (1) / Max: 55 C
- Betriebsbereich Außentemperatur (Kühlen Umgebung): Min: 10 C / Max: 43 C
- Betriebsbereich Außentemperatur (Kühlen Wasserseite): Min: 5 C / Max: 22 C
- Betriebsbereich Außentemperatur (Brauchwasser Umgebung): Min: -25 C (2) / Max: 35 C
- (2) Betriebsbereich Außentemperatur (Brauchwasser Wasserseite): Min: 25 C / Max: 80 C
- (3) Schalldruckpegel Heizen (1 m Abstand): 49 db(A)
- Schalldruckpegel Kühlen (1 m Abstand): 50 db(A)
- Schalldruckpegel Flüsterbetrieb (3 m Abstand): 37 db(A)
- Schallleistungspegel Heizen: 62 db(A)
- Schallleistungspegel Kühlen: 63 db(A)
- Schallleistungspegel Flüsterbetrieb: 54 db(A)
- Spannungsversorgung Phase: 1-phasig
- Spannungsversorgung Frequenz: 50 Hz
- Spannungsversorgung Spannung: 230 V
- Betriebsstrom maximal Heizen: 18 A
- Anlaufstrom:18 A
- Empfohlene Sicherungen: 20 A
- Kältemittel: R410A
- Kältemittel (vorgefüllt): 1,5 kg
- GWP: 2087,5
- TCO2eq: 3,0
- Kältemitttelöl: FVC50K
- Füllmenge: 0,65 l
- Verdichter: Vollhermetischer Swingverdichter
- Abtauverfahren: Prozessumkehr
- Leistungsregelung: Inverter gesteuert
- Pumpe: DC Motor, Leistungsaufnahme 76 W
- Wasserseitiger Wärmetauscher: Typ: Gelötetes Blech.
- Isoliermaterial: Elastomerschaum
- Nom. Heizleistung A-7/W35: 6,4 kW
- Nom. Heizleistung A2/W35: 4,5 kW
- Nom. Heizleistung A7/W35: 7,0 kW
- Nom. Heizleistung A10/W35: 7,0 kW
- Max. Heizleistung A-7/W35: 6,4 kW
- Max. Heizleistung A2/W35: 7,0 kW
- Max. Heizleistung A7/W35: 7,0 kW
- Max. Heizleistung A10/W35: 7,0 kW
- Nom. Kühlleistung A35/W18: 7,08 kW
- Nom. Kühlleistung A35/W7: 5,33 kW
- COP A-7/W35: 2,5
- COP A2/W35: 3,55
- COP A7/W35: 4,67
- COP A10/W35: 4,97
- EER A35/W18: 3,80
- EER A35/W7: 2,29
- wasserseitig: 1" AG
- (1) Bei Inbetriebnahme: 15 C bis 25 C nur mit Reserveheizer
- (2) Betriebsbereich Warmwasser (AG): Bereichserweiterung durch Zusatzheizer
- (3)>50 C nur mit Reserveheizer
- Typ: DAIKIN Altherma M 7 kW H/C
Daikin Rotex Altherma M ECH2O 500 H/C mit integriertem 500 Liter Wärmespeicher EKHWMXB500C
- Inneneinheit 5-7 kW mit integriertem 500 L Wärmespeicher für die hygienische Warmwasserbereitung im Durchlaufprinzip
- Hydraulisch ausgerüstet mit Umschaltventilen für Warmwasser/Heizung
und Heizen/Kühlen
mit integrierter Rücklauftemperaturbegrenzung für Solaranwendung, integrierter Überströmung, Sicherheitsbaugruppe
mit elektronischem Manometer und Sicherheitsventil sowie Füll- und Entleerungshähnen. - Zusätzlicher Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger.
- Elektrische Ausrüstung mit Lastrelais und vorbereitetem Plug and Play Anschluss für Elektro-Zusatz-/ Brauchwasserheizung (9 kW).
- Diesen Heizstab bitte separat bestellen.
- Abmessungen H 1890 x B 790 x T 790 mm
Technische Daten:
- Abmessungen (HxBxT): 1890 x 790 x 790 mm
- Gewicht Gerät : 91 kg
- Schallleistungspegel: 42 dbA
- Schalldruckpegel in 1m Abstand: 28 dbA
- Typ: Grundfos UPM3 K
- Drehzahl: PWM
- IP-Klasse: IP42
- Leistungsaufnahme 45 W
- Typ: Platten-Wärmetauscher
- Isoliermaterial: EPS
- Wasservolumen: 477 Liter
- Max. zul. Speicherwassertemperatur: 85 C
- Isolierung: Wärmeverlust 1,7 kwh/24h (gemäß EN12897 und EN15332)
- Warmwasser Wärmetauscher: Rohrmaterial: Edelstahl (DIN1.4404)
- Fläche: 6 qm
- Inneres Tauschvolumen: 28,2 l
- Betriebsdruck: 6 bar
- Drucksolar Wärmetauscher: Fläche: 1,6 qm
- Inneres Tauschvolumen: 10,1 l
- Rohrmaterial: Edelstahl (DIN1.4404)
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 50 C): 324/282 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 60 C): 492/444 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (TKW = 10 C / TWW = 40 C / TSP = 65 C): 560/516 Liter
- Warmwassermenge ohne Nachheizen bei 8 l / min / 12 l / min Zapfrate (Aufheizen des Speichers nur mit Wärmepumpe, kein Elektroheizer) 288/240 Liter
- Kalt- und Warmwasser: 1'' AG
- Heizung Vor- und Rücklauf: 1'' IG
- Drucksolar: 1'' AG
- 1-Phasig, 230 V, 50 Hz
- Spannungsbereich min. 10%, max. 10%
- Max. Betriebsstrom Heizen: 2 A
- Empfohlene Sicherung: 16 A
- Typ: DAIKIN Altherma M ECH2O 500 H/C Biv
Lieferumfang:
- Daikin Altherma M 7 kW Wärmepumpen-Außengerät, 1-phasig/230V EBLQ07C2V3
- Daikin Altherma M ECH2O 500 H/C mit integriertem Wärmespeicher 500 Liter
- Montage und Bedienungsanleitung
Inbetriebnahme:
Die Montage (Gas/Wasser) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem SHK-Anlagenmechaniker in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Bayern, DE
Tel: 089-744 27-0
E-Mail: info@daikin.de
Web: www.daikin.de
DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Bayern, DE
Tel: 089-744 27-0
E-Mail: info@daikin.de
Web: www.daikin.de
Ähnliche Artikel
Daikin Wärmepumpe Altherma 3 R Zubehör Wandkonsole Kälteleitung Backup Heater
1.265,31 €*
Daikin Zubehör Paket für Altherma 3 R 4-8 kW - Wandkonsole
Herstellerteilenummer: 140505, EKBU9C, EKBUHSWB,143133, 143135, 165215
Beschreibung:
DAIKIN Altherma 3 R - Zubehörpaket zum hydraulischen Anschluss des Außengerätes und Innengerät mit Wandkonsole. bestehend aus:
140505 - DK Wandkonsole WKS 1 für Wärmepumpen Außengeräte 4-8 kW DAIKIN Altherma 3 R Außengeräte
EKBU9C - DK Backup Heater 9 kW, BU9c Zusatzheizung für DK Altherma ECH2O WP
EKBUHSWB - DK Anschlussset BU9c zum Anschluss an DAIKIN Altherma 3 R ECH2O
143133 - DK Kältemittelleitung 1/4" VPE 12 m Kupfer wärmegedämmt
143135 - DK Kältemittelleitung 5/8" VPE 12 m Kupfer wärmegedämmt
165215 - DK KFE Befüllanschluss, für RPS3, RPS4 und DAIKIN Speicher (ab 2013)
Inbetriebnahmehinweis:
Für alle Anlagen sind die Grundsatzanforderungen des WHG (Wasserhaushaltsgesetz) und der VAwS (Anlagenverordnung) „Austretende Stoffe müssen zurückgehalten werden“ (Auffangwanne) zu erfüllen. Damit verbunden ist
eine Hinweispflicht die vom Anlagenbauer erbracht werden muss. Installation, Wartung, Instandhaltung, Reparatur und Stilllegung an Anlagen die fluorierte Treibhausgase enthalten, sind zertifizierungspflichtige Tätigkeiten. Bitte beachten Sie die gültigen Verordnungen und Vorschriften, insbesondere ChemOzonSchichtV und F-Gase Verordnung EU Nr. 517 / 2014
Art.Nr.: 171175294
6 Monate
Daikin Wärmepumpe Altherma 3 R Zubehör Standkonsole Kälteleitung Backup Heater
1.346,26 €*
Daikin Zubehör Paket für Altherma 3 R 4-8 kW - Bodenkonsole
Herstellerteilenummer: 140579, EKBU9C, EKBUHSWB,143133, 143135, 165215
Beschreibung:
DAIKIN Altherma 3 R - Zubehörpaket zum hydraulischen Anschluss des
Außengerätes und Innengerät mit Bodenkonsole. bestehend aus:
DK Standkonsole SKS U für AG 4-8 kW Für DAIKIN Altherma 3 R Außengeräte
DK Backup Heater 9 kW, BU9c Zusatzheizung für DK Altherma ECH2O WP
DK
Anschlussset BU9c zum Anschluss an DAIKIN Altherma 3 R ECH2O
DK Kältemittelleitung 1/4" VPE 12 m Kupfer wärmegedämmt
DK Kältemittelleitung 5/8" VPE 12 m Kupfer wärmegedämmt
DK KFE Befüllanschluss, für RPS3, RPS4 und DAIKIN Speicher (ab 2013)
Inbetriebnahmehinweis:
Für alle Anlagen sind die Grundsatzanforderungen des WHG
(Wasserhaushaltsgesetz) und der VAwS (Anlagenverordnung) „Austretende Stoffe
müssen zurückgehalten werden“ (Auffangwanne) zu erfüllen. Damit verbunden ist
eine Hinweispflicht die vom Anlagenbauer erbracht werden muss. Installation,
Wartung, Instandhaltung, Reparatur und Stilllegung an Anlagen die fluorierte
Treibhausgase enthalten, sind zertifizierungspflichtige Tätigkeiten. Bitte
beachten Sie die gültigen Verordnungen und Vorschriften, insbesondere
ChemOzonSchichtV und F-Gase Verordnung EU Nr. 517 / 2014
Art.Nr.: 171175173
6 Monate

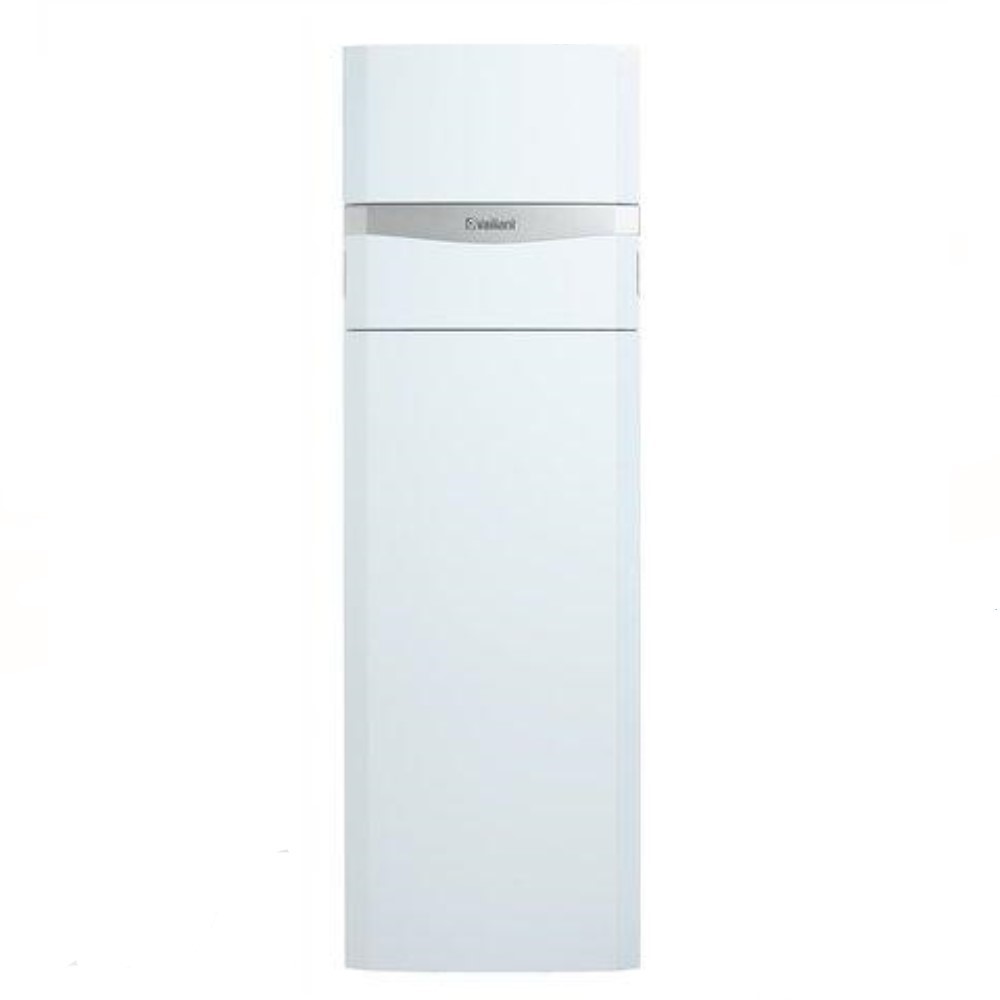

Vaillant uniTOWER plus VIH QW 190/6 E Hydrauliktower f. Wärmepumpe aroTHERM plus
3.941,52 €*
Hydrauliktower Vaillant uniTOWER plus VIH QW 190/6 E für aroTHERM plus
Artikelnummer: 0010022066 Beschreibung:
vormontierter Hydrauliktower für aroTHERM plus Wärmepumpen
kurze Montagezeiten
erweiterbar mit integrierbaren Zubehören
SplitMountingConcept zur leichten Einbringung in zwei Teilen
Technische Daten:
integrierter 190L WW-Rohrwendelspeicher
Elektro Zusatzheizung 9 kW modulierend
3-Wege Umschaltventil Warmwasser
Befülleinrichtung
15 Liter ADG
DIA-System mit Klartextdisplay, beleuchtet
Speicherinhalt 190 l
Heizungswasserinhalt 8,6 l
zul. Betriebsüberdruck 10 bar
Heizwassertemperatur max. 110 Grd.C
Warmwassertemperatur max. 85 Grd.C
Anschlüsse Heizkreis G 1
Anschlüsse Wärmequelle G 5/4
Kalt-/Warmwasseranschluss G 3/4
Höhe: 1880 mm
Breite: 599 mm
Tiefe: 693 mm
Gewicht 146 kg
Bestell-Nr. 0010022066
Lieferumfang:
Hydrauliktower Vaillant uniTOWER plus VIH QW 190/6 E für aroTHERM plus
1 Betriebs- und Installationsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
a++
Art.Nr.: 178922117
6 Monate

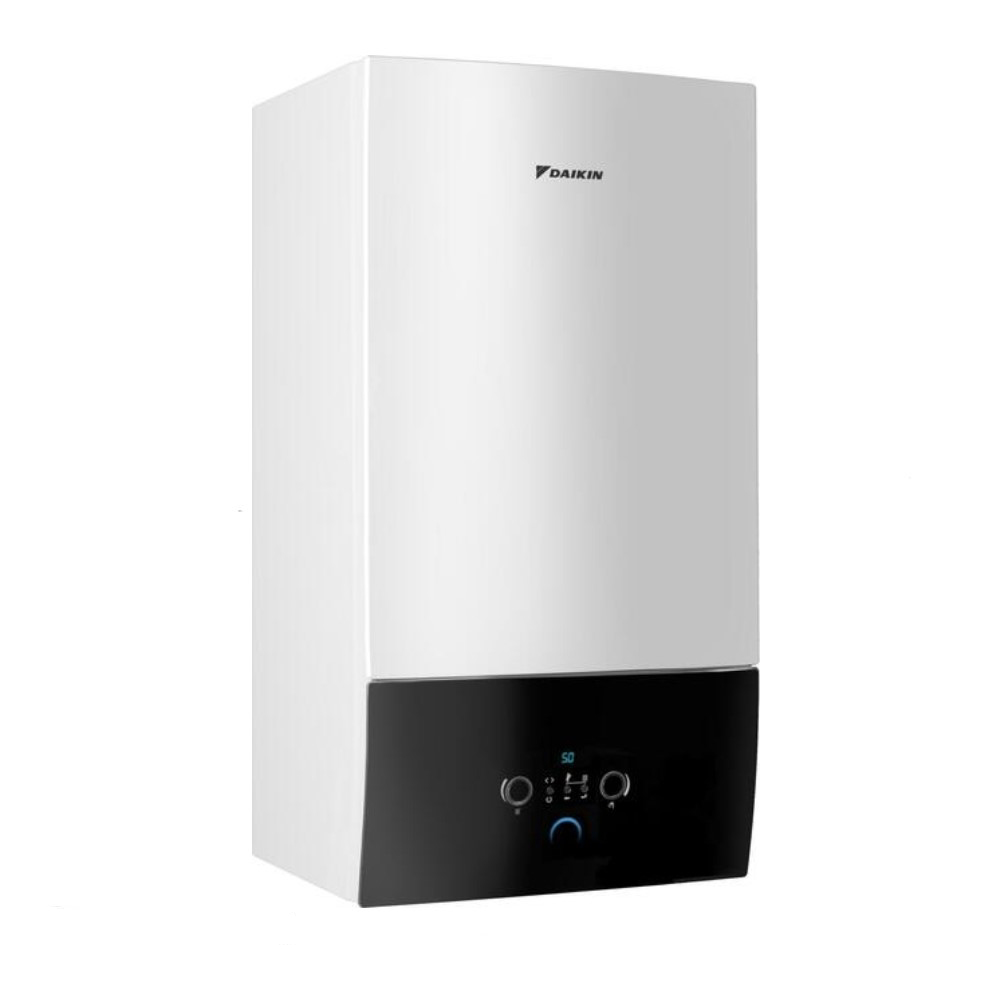

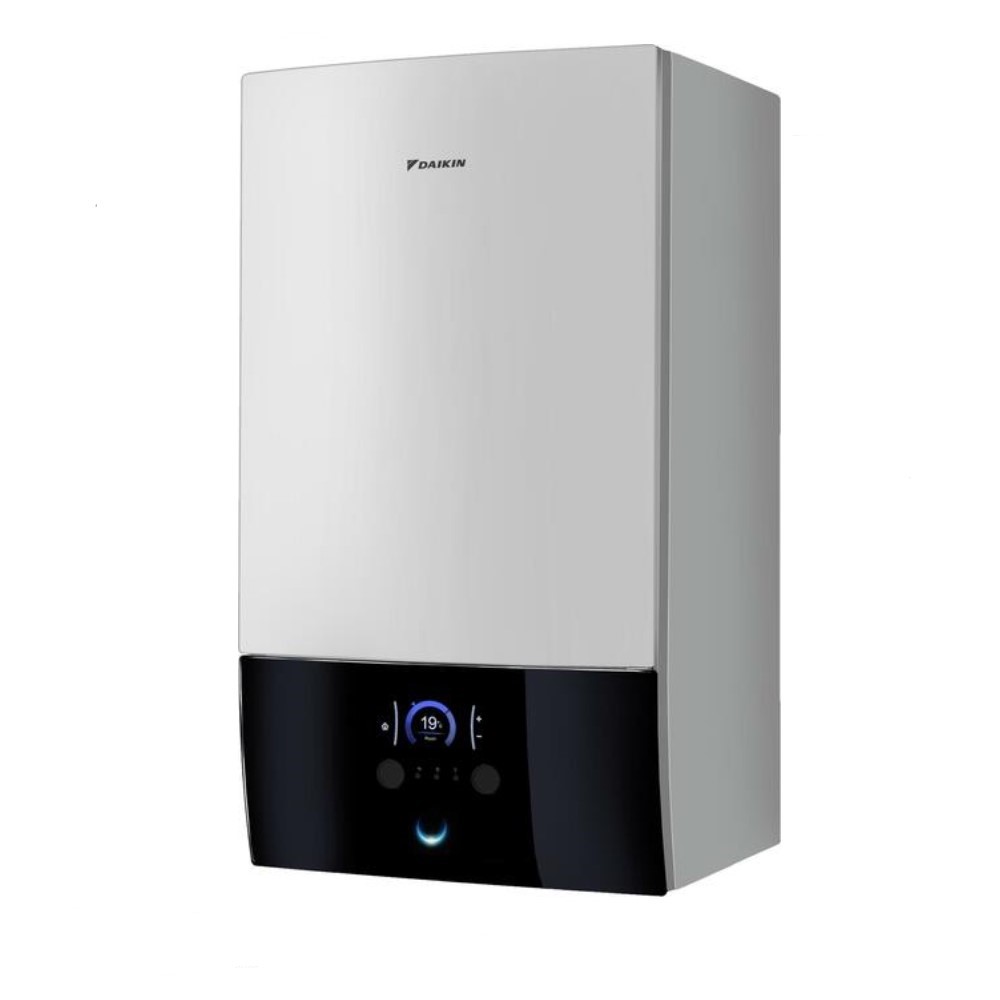

DAIKIN Altherma 3 H MT W H BUH9 Wandgerät Wärmepumpe 9 kW Heizen
4.327,19 €*
DK DAIKIN Altherma 3 H MT W H BUH9 Wandgerät, 9 kW Heizstab, Heizen
Herstellerteilenummer: ETBH12E9W7
Beschreibung:
Luft-Wasser-Wärmepumpen-Inneneinheit DAIKIN Altherma 3 H MT W, wandhängend, Version Heizen, mit E-Heizstab 9 kW 3-phasig/400V
Luft-Wasser-Wärmepumpen-Inneneinheit als Monoblock-System für das Außengerät Daikin Altherma 3 H MT - 8, 10 und 12 kW. Inkl. Bedien- und Anzeigeeinheit (MMI)
Hydraulisch ausgerüstet mit einer Hocheffizienzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Manometer, Volumenstromsensor, Füll- und Entleerungshähnen sowie Schlamm- und Magnetitabscheider. Mit integriertem 9 kW Elektro-Heizstab (3~400 V). Ein Überströmventil ist im Lieferumfang enthalten.
Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten
Vorlaufregelung im Heizbetrieb sowie der Trinkwassererwärmung. Drei verschiedene
Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene).
Integrierte Wochenzeitschaltuhr. Programme für die thermische Desinfektion des
Brauchwassers mit der Reserveheizung/Zusatzheizung sowie für die
Estrichtrocknung. Elektrisch komplett verdrahtet, mit Klemmleisten für
Netzeinspeisung und Verbindung zum Außengerät. Anschlussmöglichkeit einer
Trinkwasser-Zirkulationspumpe. Steuerung über App möglich.
Technische Daten:
Hersteller DAIKIN
Typ DAIKIN Altherma 3 H MT W H BUH9 Wandgerät, 9 kW Heizstab,
Anwendung: Heizen
Abmessungen (HxTxB) 840x390x440 mm
Gewicht 38 kg
Schallleistungspegel 44 dB(A)
Schalldruckpegel 30 dB(A)
Betriebsbereich Heizung min./max. 15°C / 65°C
Rohrleitungsanschlüsse G1"(IG)
Artikelnummer ETBH12E9W
Lieferumfang:
DK DAIKIN Altherma 3 H MT W H BUH9 Wandgerät, 9 kW Heizstab, Heizen
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 179178559
6 Monate
DAIKIN Altherma 3 H HT W BUH9 H Wandgerät Inneneinheit 9 kW Heizstab Heizen
4.336,57 €*
DK DAIKIN Altherma 3 H HT W BUH9 H Wandgerät, 9 kW Heizstab, Heizen
Herstellerteilenummer: ETBH16E9W7
Beschreibung:
Luft-Wasser-Wärmepumpen-Inneneinheit DAIKIN Altherma 3 H HT W, wandhängend, Version Heizen, mit E-Heizstab 9 kW 3-phasig/400V
Luft-Wasser-Wärmepumpen-Inneneinheit als Monoblock-System für das Außengerät Daikin Altherma 3 H HT - 14, 16 und 18 kW. Inkl. Bedien- und Anzeigeeinheit (MMI)
Hydraulisch ausgerüstet mit einer Hocheffizienzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Manometer, Volumenstromsensor, Füll- und Entleerungshähnen sowie Schlamm- und Magnetitabscheider. Mit integriertem 9 kW Elektro-Heizstab (3~400 V). Ein Überströmventil ist im Lieferumfang enthalten.
Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten
Vorlaufregelung im Heizbetrieb sowie der Trinkwassererwärmung. Drei verschiedene
Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene).
Integrierte Wochenzeitschaltuhr. Programme für die thermische Desinfektion des
Brauchwassers mit der Reserveheizung/Zusatzheizung sowie für die
Estrichtrocknung. Elektrisch komplett verdrahtet, mit Klemmleisten für
Netzeinspeisung und Verbindung zum Außengerät. Anschlussmöglichkeit einer
Trinkwasser-Zirkulationspumpe. Steuerung über App möglich.
Technische Daten:
Modell: Altherma 3 H HT W
Typ: BUH9 H
Ausführung: nur heizen
Anwendung: bei Außengerät Daikin Altherma 3 H HT - 14, 16 und 18 kW
Höhe 1016 mm
Länge 450 mm
Breite 650 mm
Gewicht 42 Kg
Hersteller Daikin
Herstellernummer ETBH16E9W7
Höhe 1016 mm
Länge 450 mm
Lieferumfang:
DK DAIKIN Altherma 3 H HT W BUH9 H Wandgerät, 9 kW Heizstab, Heizen
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 178927929
6 Monate
DAIKIN Altherma 3 H MT W BUH9 H/C Wandgerät Wärmepumpe 9 kW Heizen Kühlen
4.741,65 €*
DK DAIKIN Altherma 3 H MT W BUH9 H/C Wandgerät, 9 kW Heizstab, Heizen Kühlen
Herstellerteilenummer: ETBX12E9W7
Beschreibung:
Luft-Wasser-Wärmepumpen-Inneneinheit DAIKIN Altherma 3 H MT W, wandhängend, Version Heizen/Kühlen, mit E-Heizstab 9 kW 3-phasig/400V
Luft-Wasser-Wärmepumpen-Inneneinheit als Monoblock-System für das Außengerät Daikin Altherma 3 H MT - 8, 10 und 12 kW. Inkl. Bedien- und Anzeigeeinheit (MMI)
Hydraulisch ausgerüstet mit einer Hocheffizienzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Manometer, Volumenstromsensor, Füll- und Entleerungshähnen sowie Schlamm- und Magnetitabscheider. Mit integriertem 9 kW Elektro-Heizstab (3~400 V). Ein Überströmventil ist im Lieferumfang enthalten.
Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten
Vorlaufregelung im Heizbetrieb sowie der Trinkwassererwärmung. Drei verschiedene
Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene).
Integrierte Wochenzeitschaltuhr. Programme für die thermische Desinfektion des
Brauchwassers mit der Reserveheizung/Zusatzheizung sowie für die
Estrichtrocknung. Elektrisch komplett verdrahtet, mit Klemmleisten für
Netzeinspeisung und Verbindung zum Außengerät. Anschlussmöglichkeit einer
Trinkwasser-Zirkulationspumpe. Steuerung über App möglich.
Technische Daten:
Hersteller DAIKIN
Typ DAIKIN Altherma 3 H MT W H BUH9 H/C Wandgerät, 9 kW Heizstab,
Anwendung: Heizen/ kühlen
Abmessungen (HxTxB) 840x390x440 mm
Gewicht 38 kg
Schallleistungspegel 44 dB(A)
Schalldruckpegel 30 dB(A)
Betriebsbereich Heizung min./max. 15°C / 65°C
Rohrleitungsanschlüsse G1"(IG)
Artikelnummer ETBX12E9W
Lieferumfang:
DK DAIKIN Altherma 3 H MT W BUH9 H/C Wandgerät, 9 kW Heizstab, Heizen/Kühlen
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 179176127
6 Monate
Daikin Luft Wärmepumpe Altherma 3 M BG 4 E3V3 4,6kW H/C Monoblock Regler Madoka
DAIKIN Altherma 3 M E3V3 4,6kW H/C Wärmepumpen-Außengerät, 1-phasig/230V +
Raumthermostat Madoka
Herstellerteilenummer: EBLA04E3V3 + BRC1HHDW
Beschreibung:
Ein neu gestaltetes Gehäuse: Das in Weiß gehaltene, sich
horizontal erstreckende Frontgitter verbirgt den Ventilator im Inneren
vollständig. Dadurch reduziert sich die Wahrnehmung des im Gerät erzeugten
Schalls. Das hellgraue Gehäuse aus einem Stück reflektiert das Umgebungslicht in
gewissem Maße und passt sich so unauffällig in sein Umfeld ein.
Monoblock, betrieben mit dem Kältemittel R-32: DAIKIN gehört
zu den Pionieren bei der Einführung von mit R-32 betriebenen Wärmepumpen. Das
Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen Kältemitteln in
nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch sein deutlich
niedrigeres Treibhauspotenzial (GWP) zur Verbesserung der CO2-Bilanz bei. R-32
kann problemlos zurückgewonnen und wiederverwendet werden und stellt somit einen
hervorragenden Beitrag zum Erreichen der CO2-Ziele der Europäischen Union dar.
Komfort zu jeder Jahreszeit
Bis zu A+++ (Raumheizen)
Betrieb bis zu einer Außentemperatur von -25 °C
Vorlaufwassertemperatur von 55 °C bei Außentemperatur von -15 °C
Mit Heizleistung von 4, 6 oder 8 kW erhältlich
Geeignet für kleinere Neubauten und Modernisierung
Technische Daten:
Nom Heizleistung. kW 4,3 / 4,6 kW
Leistungsaufnahme Kühlung Nom. kW 0.820 (1), 1.36
Heizen Nom. kW 0.840 (1), 1.26 (
Schallleistungspegel Heizen Nom. dB(A) 58.0
Kühlen Nom. dB(A) 61.0 (1)
COP 5.10 (1), 3.65 (2)
Breite mm 1,250
Tiefe mm 362
Höhe mm 770
Gewicht Maßeinheit kg 91.0
Raumheizen Wasserauslass 35°C für durchschnittliches Klima Allgemein ηs
(SaisonaleEffizienzRaumheizen) % 179
SaisonaleEffizienzklasseRaumheizen A+++
SCOP 4.54
Wasserauslass55 °C für durchschnittliches Klima Allgemein Saisonale
EffizienzklasseRaumheizen A++
ηs (SaisonaleEffizienzRaumheizen) % 129
SCOP 3.29
Heizerleistung Stufe 1 kW 3
Schalldruckpegel Heizen Nom. dB(A) 44.0
Kühlung Nom. dB(A) 48.0
Kältemittel Refrigerant-=-Charge-=-TCO2Eq TCO2Eq 0.910
GWP 675.0
Charge kg 1.35
Typ R-32
Betriebsbereich Kühlung Umgebung Max. °C Trockenkugel 43
Min. °C Trockenkugel 10
Wasserseite Max. °C 22
Min. °C 5
Heizen Wasserseite Max. °C 65
Min. °C 15
Warmwasser Wasserseite Max. °C 55
Min. °C 25
Umgebung Min. °C Trockenkugel -27
Betriebsspannung: 230 Volt 50 Hz
EER: 5.91 (1), 3.32 (2)
Lieferumfang:
DAIKIN Altherma 3 M E3V3 4,6kW H/C Wärmepumpen-Außengerät, 1-phasig/230V
Raumthermostat Madoka
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 177576069
6 Monate
Daikin Luft Wasser Wärmepumpe Altherma 3 H MT Außengerät 8 kW 3-phasig/400V
DAIKIN Altherma 3 H MT, Baugröße 8 kW Wärmepumpen-Außengerät,
3-phasig/400V
Herstellerteilenummer: EPRA08EW1
Beschreibung:
Daikin Altherma Wärmepumpe 3 H MT EPRA08EW1 | 8.0 kW
Monoblock-Wärmepumpen-Außengerät als Inverter-gesteuerte
Kompressor-Verdampfer-Einheit mit umweltschonendem Kältemittel R-32,
wetterfestes, modernes, silbergraues Stahlblechgehäuse mit einer extrem leisen
Lüftereinheit und schwarzem horizontalem Lüftungsgitter, integrierter
Außentemperaturfühler.
Die Luft-Wasser-Wärmepumpe DAIKIN Altherma 3 H MT ist die optimale Lösung für
die Renovierung sowie den Tausch von Gasgeräten, Ölgeräten oder sonstiger
Heizsysteme , in denen eine Austrittswassertemperatur von 65 °C ausreichend ist.
Mit einem Leistungsbereich in den Klassen 8 bis 12 passt DAIKIN Altherma 3 H MT
auch in mittelgroße Neubauten.
DAIKIN Europe arbeitete mit dem DAIKIN Technology and Innovation Centre in
Japan zusammen, um einen speziellen Verdichter zu entwickeln, der 70 °C warmes
Wasser liefert. Diese Hochtemperatur Wärmepumpe ist zu dem die erste mit dem
Kältemittel R32 betriebene Wärmepumpe ihrer Art: R32 ist ein Kältemittel mit
hohem kalorischem Wirkungsgrad und niedrigem CO2 Äquivalent.
Hohe effiziente Leistung bis A+++
neues unauffälliges Design das sich nahtlos in die Umgebung Intigriert
nur eine Lüftereinheit mit hoher Leistungsfähigkeit
besonders leiser Betrieb 38 dB(A) auf 3m
hervorragende Funktionsvielfalt in Kombination mit verschiedenen
Innengeräten
Vorlauftemperaturen 70°C bei einer Außentemperatur von 15°C
Umweltfreundliches Kältemittel R32 in geringerer Füllmenge
Inverter Technik Für Radiatoren geeignet
Das Außengerät entzieht der Außenluft bei -28 C° noch Wärme
Einfache Installation ohne Kälteschein
Thermostat in verschiedenen Farben
Daikin Eye zugriff von Tablett, PC oder Smart Phone
Individuelle Einstellungsmöglichkeiten
Technische Daten:
Abmessungen H x B x T in mm 1003 x 1270 x 533
Absicherung 16 A
Abtauverfahren Prozessumkehr
BAFA-Förderung JA
Betriebsbereich Heizen max. °CWB +35
Betriebsbereich Heizen min. °CWB -28
Betriebsbereich Kühlen max. °CDB 43
Betriebsbereich Kühlen min. °CDB 10
Betriebsbereich Warmwasser max. °CDB +35
Betriebsbereich Warmwasser min. °CDB -28
COP A2/W35 4,22
COP A7/W35 4,79
Empfohlene Sicherungen 16A
Gerätetyp Kühlen/Heizen
Gewicht kg 151
GWP-Wert R32: 675
Heizleistung (min.~max.) in KW 3,6
Heizleistung A2/W35 nom. kW 4,0
Heizleistung A7/W35 nom. kW 3,6
HZG-VL/RL Anschluss G1" AG
Kältemittel Typ R32
Kühl-/Heizleistung AG von 7,5 bis 9,9 kW
Kühlleistung (min.~max.) in KW 7,5
Kühlleistung A35/W18 nom. kW 7,5
Kühlleistung A35/W7 nom. kW 5,6
Leistunsgregelung Methode Inverter geregelt
Schalldruckpegel min. 46
Schallleistungspegel Aussengerät Kühlen/Heizen (dB(A)) 53
Schallleistungspegel Heizen max. dB(A) 53
Schallleistungspegel Heizen nom. dB(A) 52
Spannungsbereich max. -10%
Spannungsbereich min. 10%
Spannungsversorgung
Aussengerät 380-415 V / 3 Ph / 50 Hz, N, PE
Stromversorgung Phase/Frequenz/Spannung 3~ | 50Hz | 400V
Verdichter Typ Scroll-Verdichter
WiFi/WLAN Funktion Optional
Lieferumfang:
DAIKIN Altherma 3 H MT, Baugröße 8 kW Wärmepumpen-Außengerät,
3-phasig/400V
integrierter Außentemperaturfühler
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 175240464
6 Monate
Daikin Luft Wärmepumpe Altherma 3 M BG 6 E3V3 5,9kW H/C Monoblock Regler Madoka
DAIKIN Altherma 3 M E3V3 5,9 kW H/C Wärmepumpen-Außengerät, 1-phasig/230V +
Raumthermostat Madoka
Herstellerteilenummer: EBLA06E3V3 + BRC1HHDW
Beschreibung:
Ein neu gestaltetes Gehäuse: Das in Weiß gehaltene, sich
horizontal erstreckende Frontgitter verbirgt den Ventilator im Inneren
vollständig. Dadurch reduziert sich die Wahrnehmung des im Gerät erzeugten
Schalls. Das hellgraue Gehäuse aus einem Stück reflektiert das Umgebungslicht in
gewissem Maße und passt sich so unauffällig in sein Umfeld ein.
Monoblock, betrieben mit dem Kältemittel R-32: DAIKIN gehört
zu den Pionieren bei der Einführung von mit R-32 betriebenen Wärmepumpen. Das
Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen Kältemitteln in
nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch sein deutlich
niedrigeres Treibhauspotenzial (GWP) zur Verbesserung der CO2-Bilanz bei. R-32
kann problemlos zurückgewonnen und wiederverwendet werden und stellt somit einen
hervorragenden Beitrag zum Erreichen der CO2-Ziele der Europäischen Union dar.
Komfort zu jeder Jahreszeit
Bis zu A+++ (Raumheizen)
Betrieb bis zu einer Außentemperatur von -25 °C
Vorlaufwassertemperatur von 55 °C bei Außentemperatur von -15 °C
Mit Heizleistung von 4, 6 oder 8 kW erhältlich
Geeignet für kleinere Neubauten und Modernisierung
Technische Daten:
Nom Heizleistung. kW 6,0 / 5,9 kW
Leistungsaufnahme Kühlung Nom. kW 0.820 (1), 1.36
Heizen Nom. kW 1.08 (1), 1.55 (2)
Schallleistungspegel Heizen Nom. dB(A) 60.0
Kühlen Nom. dB(A) 62.0 (1)
COP 4.85 (1), 3.50 (2)
Breite mm 1,250
Tiefe mm 362
Höhe mm 770
Gewicht Maßeinheit kg 91.0
Raumheizen Wasserauslass 35°C für durchschnittliches Klima Allgemein ηs
(SaisonaleEffizienzRaumheizen) % 178
SaisonaleEffizienzklasseRaumheizen A+++
SCOP 4.52
Wasserauslass55 °C für durchschnittliches Klima Allgemein Saisonale
EffizienzklasseRaumheizen A++
ηs (SaisonaleEffizienzRaumheizen) % 128
SCOP 3.28
Heizerleistung Stufe 1 kW 3
Schalldruckpegel Heizen Nom. dB(A) 47.0
Kühlung Nom. dB(A) 49.0
Kältemittel Refrigerant-=-Charge-=-TCO2Eq TCO2Eq 0.910
GWP 675.0
Charge kg 1.35
Typ R-32
Betriebsbereich Kühlung Umgebung Max. °C Trockenkugel 43
Min. °C Trockenkugel 10
Wasserseite Max. °C 22
Min. °C 5
Heizen Wasserseite Max. °C 65
Min. °C 15
Warmwasser Wasserseite Max. °C 55
Min. °C 25
Umgebung Min. °C Trockenkugel -27
Betriebsspannung: 230 Volt 50 Hz
EER: 5,4 (1), 3.28 (2)
Lieferumfang:
DAIKIN Altherma 3 M E3V3 5,9kW H/C Wärmepumpen-Außengerät, 1-phasig/230V
Raumthermostat Madoka
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 177576952
6 Monate
Daikin Luft Wärmepumpe Altherma 3 M 9 kW Heizen Kühlen Monoblock Regler Madoka
DAIKIN Altherma 3 M H/C 9 BUH3 Wärmepumpen-Außengerät,
3-phasig/400V +
Raumthermostat Madoka
Herstellerteilenummer: EBLA09D3W1 + BRC1HHDW
Beschreibung:
Die Daikin Altherma 3 M ist geeignet für Zweifamilien- oder kleinere
Mehrfamilienhäuser – sowohl im Neubau als auch bei Renovierungen. Ein weiteres
Einsatzgebiet ist der Gewerbe- und Industriebereich. Mit Baugrößen von 9, 11, 14
und 16, einer Leistungsabgabe von 6 bis 19 kW und Vorlauftemperaturen von bis zu
55 °C ist die Daikin Altherma 3 M flexibel einsetzbar.
Bei der Monoblock-Wärmepumpe sind die wesentlichen Hydraulik-Komponenten im
Außengerät integriert. Das kompakte Gerät wird mit einem komplett geschlossenen
Kältekreislauf geliefert, sodass die Heizungsrohre direkt von der Wärmepumpe in
das Gebäude führen.
Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders
einfach und schnell installiert werden. Lediglich ein optionaler Wärmespeicher
und die Wärmepumpensteuerung werden im Gebäude eingebunden. Ein Reserveheizstab
mit 3 kW ist im Außengerät bereits integriert.
Daikin gehört zu den Pionieren bei der Einführung von mit R-32 betriebenen
Wärmepumpen. Das Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen
Kältemitteln in nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch
sein deutlich niedrigeres Treibhauspotenzial (GWP) zur Senkung des Ausstoßes von
CO2-Äquivalenten bei. R-32 kann problemlos wiedergewonnen und wiederverwendet
werden und stellt somit eine hervorragende Lösung zum Erreichen der CO2-Ziele
der Europäischen Union dar.
In den Baugrößen 9, 11, 14 und 16
COP bis 4,9
Nur 35 dB(A) im Flüsterbetrieb
55 °C Vorlauftemperatur
Kältemittel R-32
Technische Daten:
Heizleistung A -7 / W35:kW 8,00
Heizleistung A 2 / W35: 6,29 kW
Heizleistung A7 / W35: 9,37 kW
Heizleistung A -7 / W 55: 10,41 kW
COP A 7 / W35: 4,91
EER A35/W18 5,34
EER A35/W 7 3,35
Abmessungen Gerät H x B x T mm 870 x 1.380 x 460
Gewicht Gerät kg 149
Betriebsbereich Heizen Umgebung min. °C max. °C -25 35
Wasserseite min. °C max. °C 15 60 (1)
Kühlen Umgebung min. °C max. °C 10 43
Wasserseite min. °C max. °C 7 22
Warmwasser Umgebung min. °C max. °C -25 35
Wasserseite min. °C max. °C 10 (2) 53 (3)
Schallleistungspegel Heizen nom. dB(A) 62
Heizen nom. dB(A) 67
Flüsterbetrieb Heizen nom. dB(A) 62
Kältemittel Typ
GWP R-32 (4) 675
Kältemittelöl Typ Füllmenge l FW68DA 1,35
Verdichter Typ Scroll-Verdichter
Abtauverfahren Prozessumkehr
Leistungsregelung Methode invertergeregelt Pumpe
Typ Leistungsaufnahme W Grundfos UPMXL GEO 25-125 130 PWM 180
Ausdehnungsgefäß Volumen Vordruck l bar 8 1
Wasserkreislauf Durchmesser der Rohrleitungsanschlüsse Zoll G 1" (AG)
Maximale Rohrleitungslänge m 10
Maximale Höhendifferenz m 5
Stromversorgung Phase 3~ Frequenz Hz 50
Spannung V 400
Spannungsbereich min. % max. % 10 -10
Empfohlene Sicherung A 16
Lieferumfang:
DAIKIN Altherma 3 M H/C 9 BUH3 Wärmepumpen-Außengerät,
3-phasig/400V
Raumthermostat Madoka
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 177630586
6 Monate
Daikin Luft Wärmepumpe Altherma 3 M BG 8 E3V3 7,8kW H/C Monoblock Regler Madoka
DAIKIN Altherma 3 M E3V3 7,8 kW H/C Wärmepumpen-Außengerät, 1-phasig/230V +
Raumthermostat Madoka
Herstellerteilenummer: EBLA08E3V3 + BRC1HHDW
Beschreibung:
Ein neu gestaltetes Gehäuse: Das in Weiß gehaltene, sich
horizontal erstreckende Frontgitter verbirgt den Ventilator im Inneren
vollständig. Dadurch reduziert sich die Wahrnehmung des im Gerät erzeugten
Schalls. Das hellgraue Gehäuse aus einem Stück reflektiert das Umgebungslicht in
gewissem Maße und passt sich so unauffällig in sein Umfeld ein.
Monoblock, betrieben mit dem Kältemittel R-32: DAIKIN gehört
zu den Pionieren bei der Einführung von mit R-32 betriebenen Wärmepumpen. Das
Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen Kältemitteln in
nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch sein deutlich
niedrigeres Treibhauspotenzial (GWP) zur Verbesserung der CO2-Bilanz bei. R-32
kann problemlos zurückgewonnen und wiederverwendet werden und stellt somit einen
hervorragenden Beitrag zum Erreichen der CO2-Ziele der Europäischen Union dar.
Komfort zu jeder Jahreszeit
Bis zu A+++ (Raumheizen)
Betrieb bis zu einer Außentemperatur von -25 °C
Vorlaufwassertemperatur von 55 °C bei Außentemperatur von -15 °C
Mit Heizleistung von 4, 6 oder 8 kW erhältlich
Geeignet für kleinere Neubauten und Modernisierung
Technische Daten:
Nom Heizleistung. kW 7.50 (1), 7.80 (2)
Leistungsaufnahme Kühlung Nom. kW 0.820 (1), 1.36
Heizen Nom. kW 1.08 (1), 1.55 (2)
Schallleistungspegel Heizen Nom. dB(A) 62.0
Kühlen Nom. dB(A) 62.0 (1)
COP 4.60 (1), 3.50 (2)
Breite mm 1,250
Tiefe mm 362
Höhe mm 770
Gewicht Maßeinheit kg 91.0
Raumheizen Wasserauslass 35°C für durchschnittliches Klima Allgemein ηs
(SaisonaleEffizienzRaumheizen) % 181
SaisonaleEffizienzklasseRaumheizen A+++
SCOP 4.61
Wasserauslass55 °C für durchschnittliches Klima Allgemein Saisonale
EffizienzklasseRaumheizen A++
ηs (SaisonaleEffizienzRaumheizen) % 131
SCOP 3.35
Heizerleistung Stufe 1 kW 3
Schalldruckpegel Heizen Nom. dB(A) 49.0
Kühlung Nom. dB(A) 50.0
Kältemittel Refrigerant-=-Charge-=-TCO2Eq TCO2Eq 0.910
GWP 675.0
Charge kg 1.35
Typ R-32
Betriebsbereich Kühlung Umgebung Max. °C Trockenkugel 43
Min. °C Trockenkugel 10
Wasserseite Max. °C 22
Min. °C 5
Heizen Wasserseite Max. °C 65
Min. °C 15
Warmwasser Wasserseite Max. °C 55
Min. °C 25
Umgebung Min. °C Trockenkugel -27
Betriebsspannung: 230 Volt 50 Hz
EER: 5.19 (1), 3.14 (2)
Lieferumfang:
DAIKIN Altherma 3 M E3V3 7,8kW H/C Wärmepumpen-Außengerät, 1-phasig/230V
Raumthermostat Madoka
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 177576953
6 Monate
Daikin Luft Wärmepumpe Altherma 3 M 11 kW Heizen Kühlen Monoblock Regler Madoka
DAIKIN Altherma 3 M H/C 11 BUH3 Wärmepumpen-Außengerät,
3-phasig/400V +
Raumthermostat Madoka
Herstellerteilenummer: EBLA11D3W1 + BRC1HHDW
Beschreibung:
Die Daikin Altherma 3 M ist geeignet für Zweifamilien- oder kleinere
Mehrfamilienhäuser – sowohl im Neubau als auch bei Renovierungen. Ein weiteres
Einsatzgebiet ist der Gewerbe- und Industriebereich. Mit Baugrößen von 9, 11, 14
und 16, einer Leistungsabgabe von 6 bis 19 kW und Vorlauftemperaturen von bis zu
55 °C ist die Daikin Altherma 3 M flexibel einsetzbar.
Bei der Monoblock-Wärmepumpe sind die wesentlichen Hydraulik-Komponenten im
Außengerät integriert. Das kompakte Gerät wird mit einem komplett geschlossenen
Kältekreislauf geliefert, sodass die Heizungsrohre direkt von der Wärmepumpe in
das Gebäude führen.
Da nur wasserseitige Anschlüsse notwendig sind, kann die Wärmepumpe besonders
einfach und schnell installiert werden. Lediglich ein optionaler Wärmespeicher
und die Wärmepumpensteuerung werden im Gebäude eingebunden. Ein Reserveheizstab
mit 3 kW ist im Außengerät bereits integriert.
Daikin gehört zu den Pionieren bei der Einführung von mit R-32 betriebenen
Wärmepumpen. Das Kältemittel R-32 steht bezüglich der Kälteleistung den üblichen
Kältemitteln in nichts nach, erzielt jedoch höhere Wirkungsgrade und trägt durch
sein deutlich niedrigeres Treibhauspotenzial (GWP) zur Senkung des Ausstoßes von
CO2-Äquivalenten bei. R-32 kann problemlos wiedergewonnen und wiederverwendet
werden und stellt somit eine hervorragende Lösung zum Erreichen der CO2-Ziele
der Europäischen Union dar.
In den Baugrößen 9, 11, 14 und 16
COP bis 4,9
Nur 35 dB(A) im Flüsterbetrieb
55 °C Vorlauftemperatur
Kältemittel R-32
Technische Daten:
Heizleistung A -7 / W35:kW 8,75 kW
Heizleistung A 2 / W35: 6,29 kW
Heizleistung A7 / W35: 10,56 kW
Heizleistung A -7 / W 55: 11,20 kW
COP A 7 / W35: 4,83
EER A35/W18 5,31
EER A35/W 7 3,26
Abmessungen Gerät H x B x T mm 870 x 1.380 x 460
Gewicht Gerät kg 149
Betriebsbereich Heizen Umgebung min. °C max. °C -25 35
Wasserseite min. °C max. °C 15 60 (1)
Kühlen Umgebung min. °C max. °C 10 43
Wasserseite min. °C max. °C 7 22
Warmwasser Umgebung min. °C max. °C -25 35
Wasserseite min. °C max. °C 10 (2) 53 (3)
Schallleistungspegel Heizen nom. dB(A) 62
Heizen nom. dB(A) 66
Flüsterbetrieb Heizen nom. dB(A) 64
Kältemittel Typ
GWP R-32 (4) 675
Kältemittelöl Typ Füllmenge l FW68DA 1,35
Verdichter Typ Scroll-Verdichter
Abtauverfahren Prozessumkehr
Leistungsregelung Methode invertergeregelt Pumpe
Typ Leistungsaufnahme W Grundfos UPMXL GEO 25-125 130 PWM 180
Ausdehnungsgefäß Volumen Vordruck l bar 8 1
Wasserkreislauf Durchmesser der Rohrleitungsanschlüsse Zoll G 1" (AG)
Maximale Rohrleitungslänge m 10
Maximale Höhendifferenz m 5
Stromversorgung Phase 3~ Frequenz Hz 50
Spannung V 400
Spannungsbereich min. % max. % 10 -10
Empfohlene Sicherung A 16
Lieferumfang:
DAIKIN Altherma 3 M H/C 11 BUH3 Wärmepumpen-Außengerät,
3-phasig/400V
Raumthermostat Madoka
Montage und Bedienungsanleitung
Installation:
Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss
(Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und
Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses
Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den
gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Art.Nr.: 177631140
6 Monate
