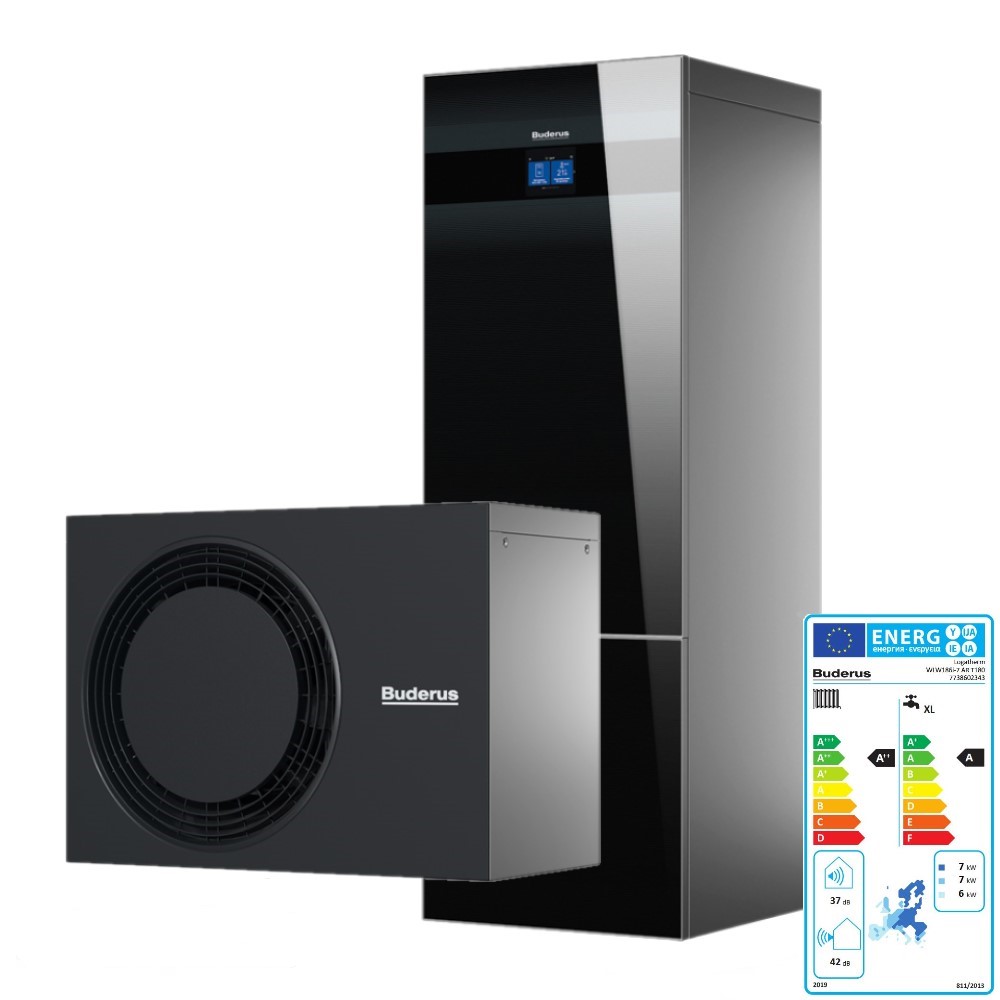

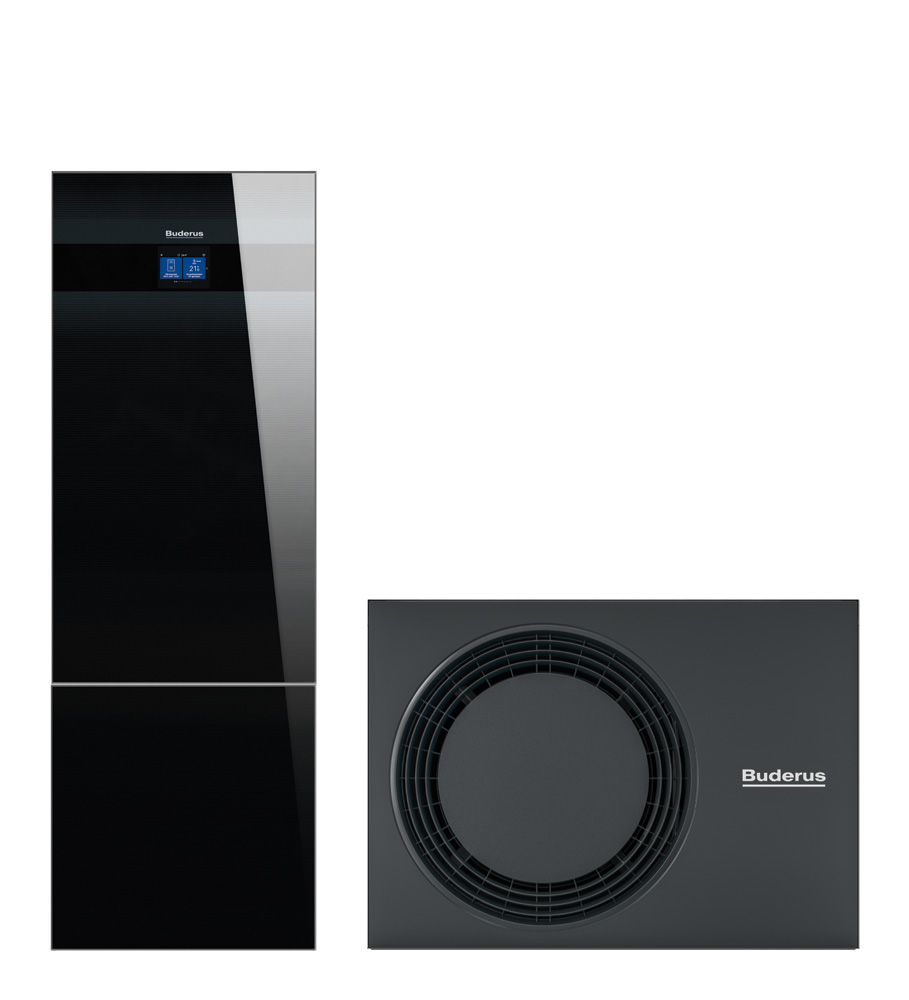

Buderus Luft Wärmepumpe Logaplus M Logatherm plus WLW186i-7 AR T180
| Art.Nr.: |
180071427
|
| Herst.Nr.: |
7738602343
|
| EAN: | 4062321753405 |
| Lieferzeit: |
ca. 1-2 Wochen |
| EEK Spektrum: | A+++ -> D |
| EEK: | a+ |
a+
a+++
d
Versandkostenfrei
11.775,53 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Buderus Luft Wärmepumpe Logaplus M Logatherm plus WLW186i-7 AR T180"
Buderus Logaplus M WLW186i-7 AR T180 WLW186i-12 T180, WLW-7 MB AR

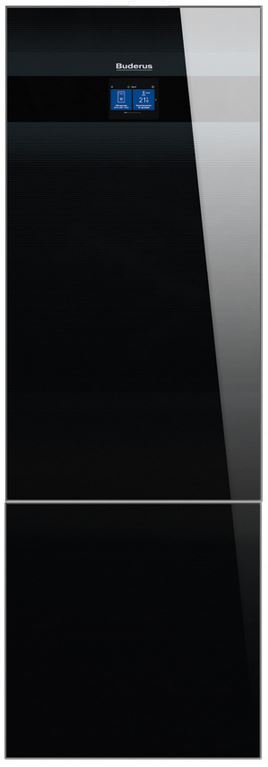

Herstellerteilenummer: 7738602343Beschreibung Inneneinheit:
Buderus Logatherm WLW186i-12 T180 ist die Inneneinheit (monoenergetisch inkl. Warmwasserspeicher T180, Pufferspeicher und 9 kW Heizstab zur Innenaufstellung) der Luft-Wasser-Wärmepumpe Logatherm WLW186i AR in Monoblock Ausführung. Erst die Kombination v. Inneneinheit mit Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock-Ausführung. - Es erfolgt eine wasserführende Verbindung zwischen Innen- und Außeneinheit - Inklusive Estrichtrocknungsfunktion und aktiver Kühlung - Bis zu 75 C Vorlauftemperatur (65 C bis Außentemperatur -10 C) mit der Wärmepumpe möglich - Einfache Bedienung über EMS-plus Bedieneinheit Logamatic BC400 mit Klar- text Touchdisplay - HydraulicFlex Systemtechnologie mit integriertem Pufferspeicher und intelligenter Systemregelung für geringsten Platzbedarf und unkomplizierte hydraulische Einbindung
- Mit EMS-plus Bedieneinheit Logamatic BC400 - SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/einer PV-Anlage vorbereitet
- Integrierte Wärmemengenerfassung - Konnektivität über Funkmodul MX300 integriert
- Hocheffiziente Primärkreis- und Heizkreis-Pumpe Grundfos UPM4L LIN (EEI <= 0,20) zur Heizwasserumwälzung
- Mit 9 kW elektr. Zuheizer (stufig 3, 6, 9 kW)
- Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
- Drucksensor
- Integrierter emaillierter Warmwasser- speicher T180 mit Magnesium-Schutz- anode (Speichervolumen ohne Heizwendel 175,5 l) - Integrierter Pufferspeicher 16 l - Warmwasserbetrieb mittels internem Umschaltventil Heizung / Warmwasser - Kühlbetrieb still/dynamisch möglich - Außentemperaturfühler im Lieferumfang - Hinweis: - Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)
- Außdehnungsgefäß für die Heizungsanlage 17 l integrierbar (Zubehör)
- Mit serienmäßiger IP-Schnittstelle über das Funkmodul MX300 zur WLAN-Kommunikation mit der App MyBuderus und für die Aufschaltung der Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO in Verbindung mit allen Wärmeerzeugern der Systembedieneinheit Logamatic BC400.
- Und Funk-Kommunikation zur Einzelraumregelung SRC plus oder zur drahtlosen Verbindung einer Funkfernbedienung Logamatic RC120 RF (Voraussetzung Systembedieneinheit Logamatic BC400, Funkfernbedienung max. nur einmal pro Anlage möglich). - Systemvoraussetzungen: Zur Nutzung von Konnektivitätsanwendungen ist WLAN-Empfang am Installationsort des Wärmeerzeugers erforderlich. - MX300 mit RC310 und HMC310 kombinierbar nur in geeigneten Wärmeerzeuger- Baureihen, RC310/HMC310 nicht kombinierbar mit Funkfernbedienung Logama- tic RC120 RF bzw. Einzelraumregelung SRC plus. - Es können zusätzliche Kosten für die Internetverbindung entstehen, eine Internet Flatrate ist empfohlen. - Hinweis: Die Kommunikation zu Bosch Smart Home, KNX und MyGekko ist zurzeit noch nicht möglich!
Technische Daten Inneneinheit:
- Anschluss Heizung (Vorlauf/Rücklauf): Cu 28 mm
- Anschluss Wärmepumpe (Vorlauf/Rücklauf): Cu 28 mm
- Anschlüsse Warmwasser: 18 mm, Edelstahl
- Anlagendruck minimal: 0,8 bar maximal: 3,0 bar
- Max. Restförderhöhe ist von der angeschlossenen Außeneinheit abhängig.
- Elektr. Anschluss: 3L/N/PE/400V/50Hz
- Schutzklasse: IP X4D
- Sicherungsautomat: 3polig, 16 A

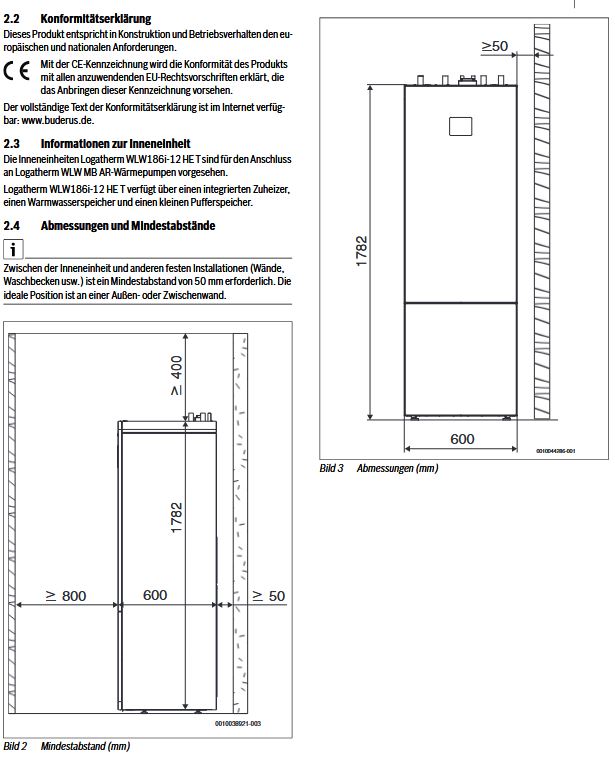

- Breite: 600 mm
- Höhe: 1782 mm
- Tiefe: 600 mm
- Nettogewicht: 151 kg

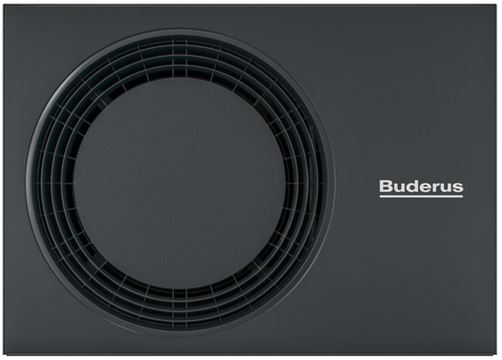

Beschreibung Außeneinheit:
- Buderus Logatherm WLW-7 MB AR (max. 6,4 kW bei A-7/W35)
- Außeneinheit Logatherm WLW-4 MB AR:
- Invertergeregelter Verdichter- und Gebläsebetrieb
- Reversibel für Heizung und Kühlung
- Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor
- Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil
- Umweltfreundliches und natürliches Kältemittel R290 (Propan)
- Integrierte Kondensatwannenheizung
- Tragehilfe im Lieferumfang
- Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör)
- Angabe gemäß EN 14511
- Heizleistung +7/35 C: 2,84 kW
- COP +7/35 C: 4,85
- elektr. Leistungsaufnahme: 0,59 kW
- - Heizleistung +2/35 C: 2,87 kW
- COP +2/35 C: 4,06
- elektr. Leistungsaufnahme: 0,71 kW
- Modulation +2/35 C: 1,8 - 7,1 kW
- - Heizleistung -7/35 C: 6,71 kW
- COP -7/35 C: 2,36
- elektr. Leistungsaufnahme: 2,84 kW
-
- Heizleistung -10/35 C: 5,86 kW
- COP -10/35 C: 2,23
- elektr. Leistungsaufnahme: 2,63 kW - Angabe gemäß EN 14511:
- Kühlleistung +35/18 C: 5,50 kW
- EER bei A35/W18: 3,11
- Kühlleistung +35/7 C: 3,88 kW
- EER bei A35/W7: 2,44
- - Angabe gemäß EN 12102:
- Schallleistungspegel n. ErP: 42 dB(A)
- Max. Schallleistungspegel im - Tagbetrieb + Tonalität: 57,7+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,39 kW bei A-7/W35) + - Tonalität: 46,2+0 dB(A)
- Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,64 kW bei A-7/W35) + - Tonalität: 43,8+0 dB(A)
- Schalldruckpegel in 1 m Abstand
(Lastpunkt n. 2013/811/EU): 34 dB(A)
- Nom. Luftvolumenstrom: 1670 qm/h
- Außenlufttemperatur min./max.
Heizbetrieb: -22/+45
Kühlbetrieb: bis +45
- Kompressor:
Doppelrollkolben-Verdichter
- Kältemittelmenge R290: 0,95 kg
- Max. Vorlauftemperatur mit WLW186i
E/T180/TP70: 75 C (65 C bis -10 C
Außentemperatur)
- Max. Vorlauftemperatur mit WLW176i
E/T180/TP70: 60 C
- Elektr. Anschluss: 1L/N/PE/230V/50Hz
- Sicherungsautomat: 1polig, 16 A
- Max. Leistungsaufnahme: 2,9 kW
- Wasserseitiger Anschluss
Heizung: G 1" AG

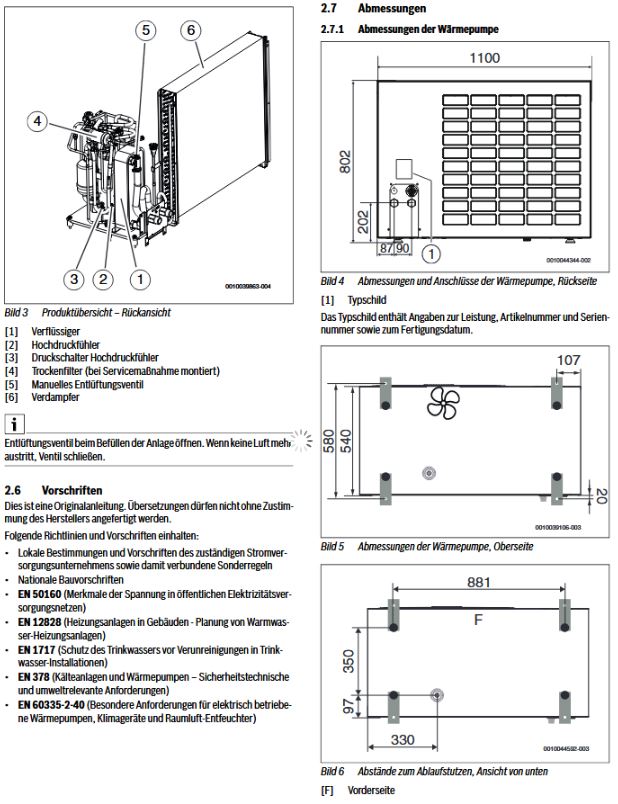

- Abmessungen
Breite: 1100 mm
Höhe: 800 mm
Tiefe: 540 mm
Nettogewicht: 143 kg
----------------------------------------
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz bei 55 C: A++
Energieeffizienzklassen-Spektrum: A+++ -> D
Wärmenennleistung bei durchschnittlichen Klimaverhältnissen bei 55 C: 7 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen bei 55 C: 136 %
Schallleistungspegel in Innenräumen: 37 dB
Schallleistungspegel im Freien: 42 dB
Klasse für die Warmwasserbereitungs-Energieeffizienz: A
Energieeffizienzklassen-Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima: 92 %
Lastprofil: XL
- - Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der
Verbundanlage: A++
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 138 %
Klasse für die Warmwasserbereitungs-Energieeffizienz bei durchschnittlichem Klima: A
Energieeffizienzklassen-Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima: 92 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: No
Kältemitteltyp: R290
Treibhauspotential - GWP: 3 kgCO2eq
Füllmenge Kältemittel: 0,95 kg
Füllmenge Kältemittel: 0,003 tCO2eq
Bauart des Kälte-
kreises: nicht hermetisch geschlossen
-
Buderus-Artikel-Nr.: 7738602343
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
