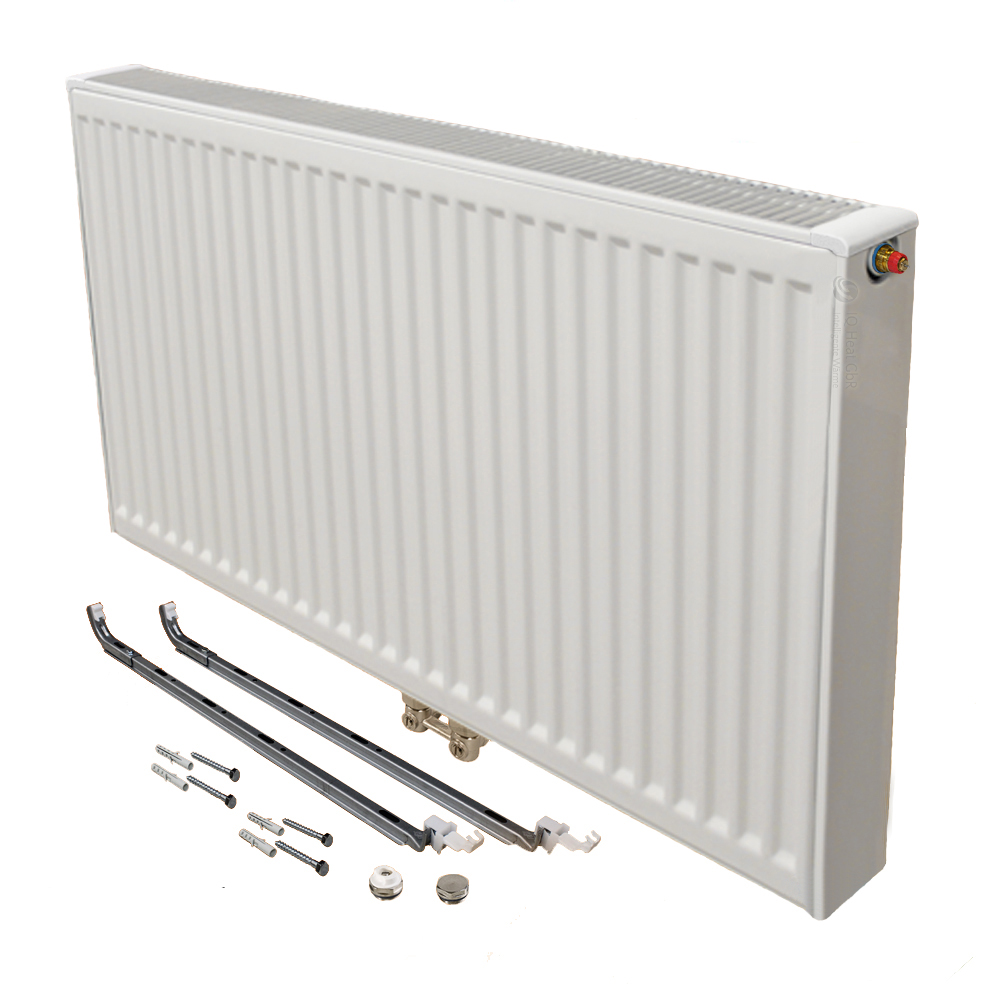

Buderus Logatrend Ventil Flachheizkörper VCM Plan Bauhöhe 600 mm vers. Längen

Buderus Logatrend VCM-Plan Bauhöhe 600 mm Flachheizkörper weiss inkl. Wandhalterung

Beschreibung:

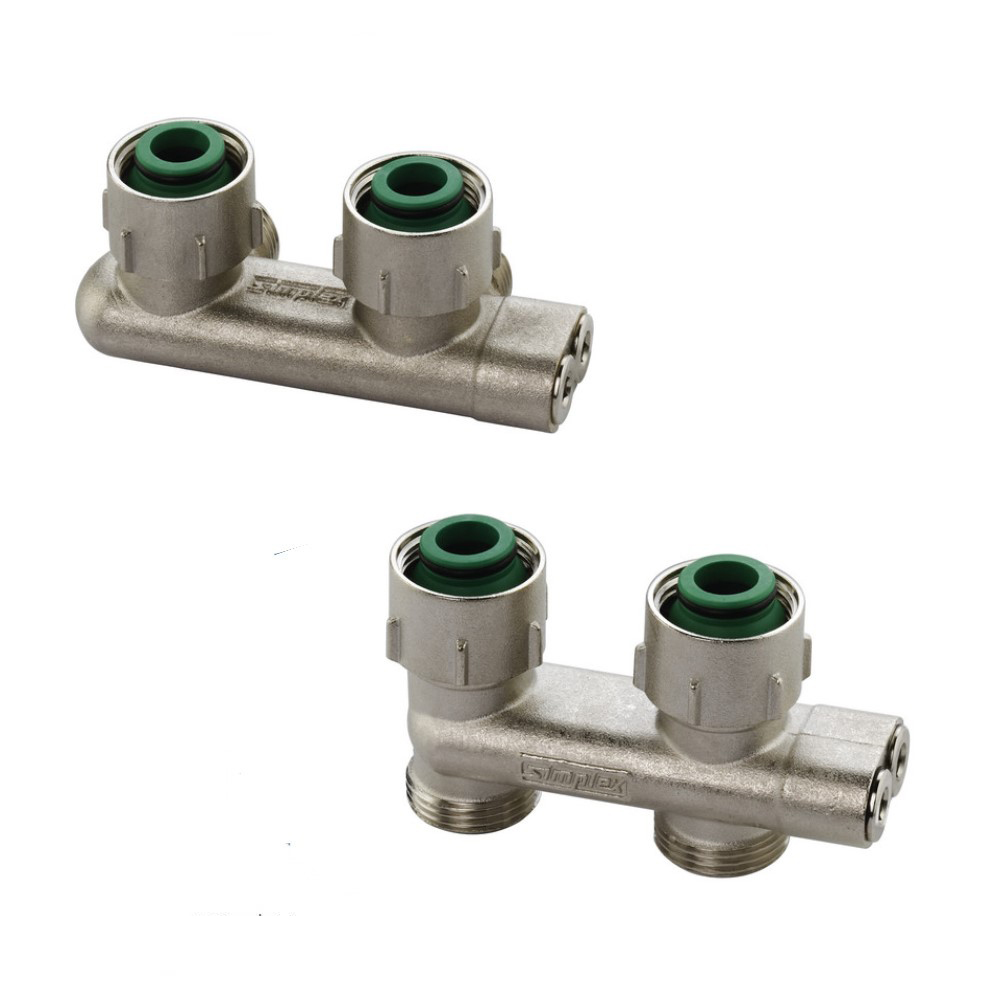

Planer Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche mit Verkleidung in Ventilkompaktausführung mit Mittenanschluss. Integrierte, rechts angeordnete Ventilgarnitur für Zweirohrbetrieb sowie Einbauventil, Blind- und Entlüftungsstopfen werkseitig eingebaut. Einrohrbetrieb in Verbindung mit einer Einrohr-Bypass-Armatur. Rohrleitungsanschluss über 2 untere, mittige G 3/4-Außengewinde n. DIN V 3838 für einheitliche Anschlussposition. Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900. Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung sowie Phosphatierung, kataphoretische Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit in RAL 9016 verkehrsweiß. Im Heizbetrieb emissionsfrei.

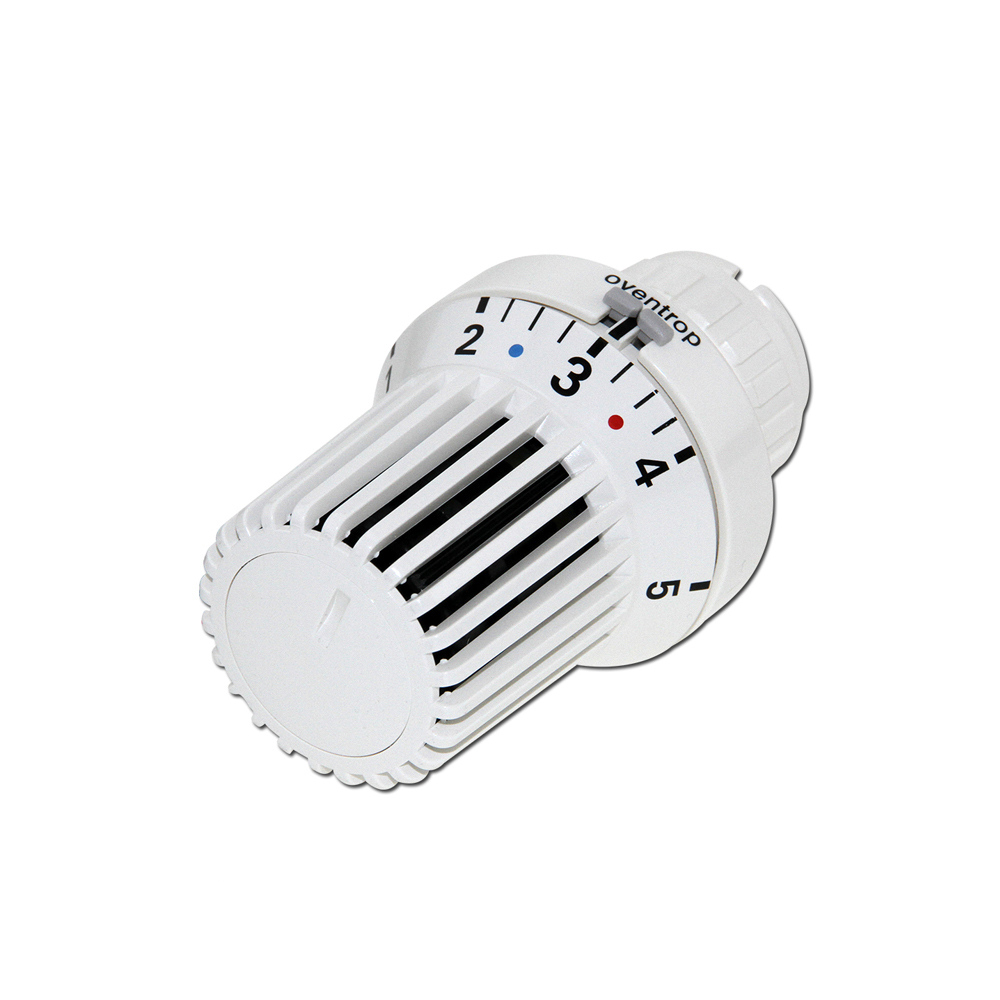

Heizkörperverkleidung bestehend aus Seitenteilen sowie einfach demontierbarem Abdeckgitter. Heizkörper entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der GUV. Garantierter Qualitätsstandard mit Registrierung nach RAL-Gütezeichen RAL-RG 618. Wärmeleistung DIN EN 442 geprüft (Prüfstellennr. 1695) mit permanenter Fertigungsüberwachung nach EN-ISO 9001. Je nach spezifischer Wärmeleistung ist hinsichtlich der Regelcharakteristik eines von 2 optimierten Einbauventilen werkseitig (mit Kunststoff-Schutzkappe) eingebaut. Der kv-Wert ist werkseitig voreingestellt und auf die spezifische Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs sind somit erfüllt. Es ergibt sich eine optimierte hydraulische und regelungstechnische Situation. Einfache, schnelle Montage eines Fühlerelements (Thermostatkopf) mittels Klemmanschluss. In Kombination mit einem Gasfühlerelement ergibt sich über den gesamten kv-Wert-Bereich (N-Ventil bis zu 0,71 / U-Ventil bis zu 0,43) eine Auslegungs-Proportional-Abweichung < 1K, was zur Energieeinsparung beiträgt. Gegenüber konventionellen Einbauventilen führt dies zu einem besseren Regelverhalten und bis zu 5 % Energieeinsparung nach DIN V 4701-10.

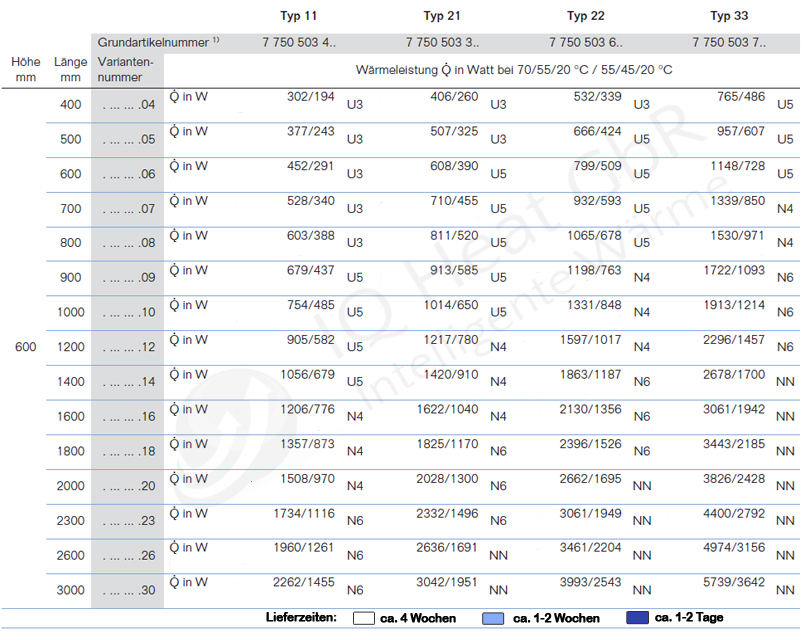

Bei der Bestimmung des notwendigen Heizkörpers gilt als Faustformel 100 Watt pro m² (Wohnfläche). Genaue Leistungsangaben: siehe Bild "Leistungstabelle".

Produktvorteile:

• Stilvoller Flachheizkörper mit brillanter Glattlackierung der Vorderwand in flachem Design und integriertem Einbauventil mit Mittenanschluss
• Schnelle und einfache Montage
• Für gehobene Ansprüche in Bezug auf Design und Ästhetik durch formschöne, elegante Verkleidung in abgerundetem Stil
• Optisch sehr ansprechend durch unauffällige Rohrführung und nahezu unsichtbare Befestigung
• Sehr gutes Regelverhalten mit bis zu 5% Energieeinsparung nach DIN 4701-10 gegenüber konventionellen Einbauventilen
• Einbauventil serienmäßig voreingestellt für bis zu 6% Energieeinsparung durch hydraulischen Abgleich
• Blind- und Entlüftungsstopfen montiert

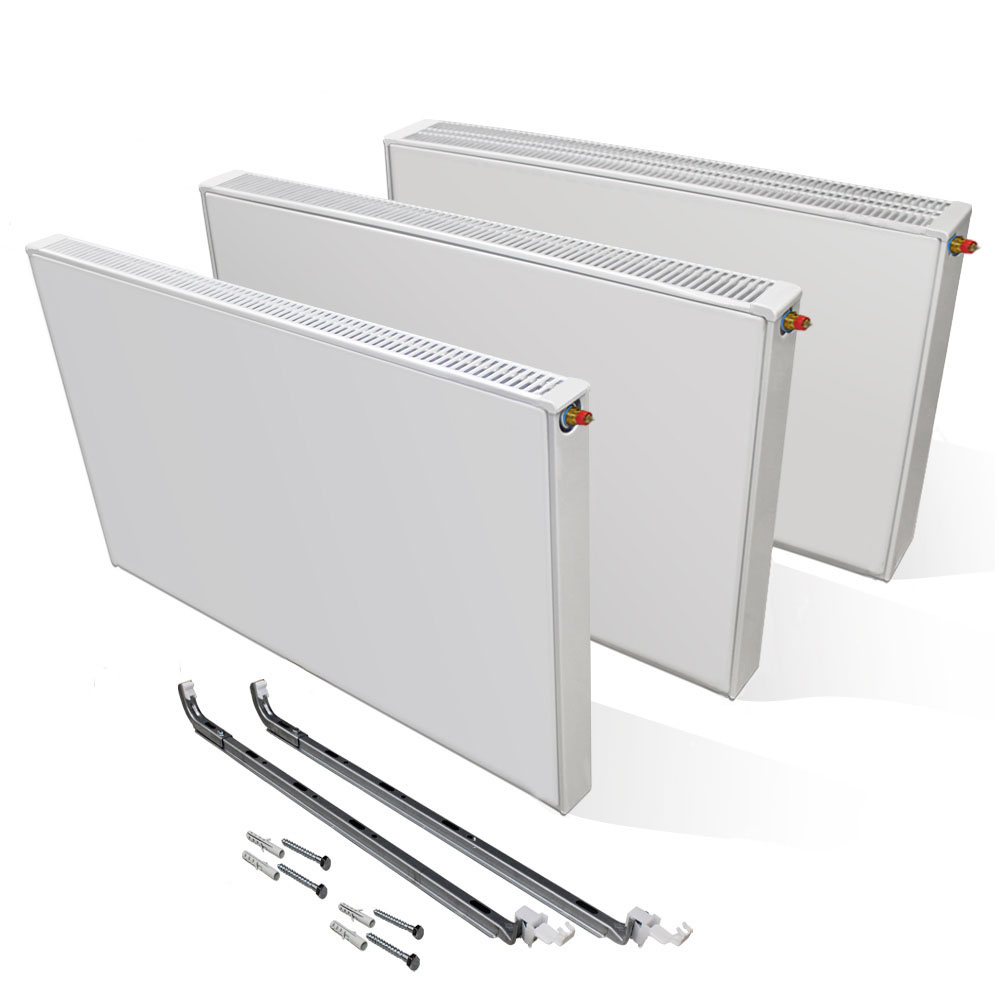

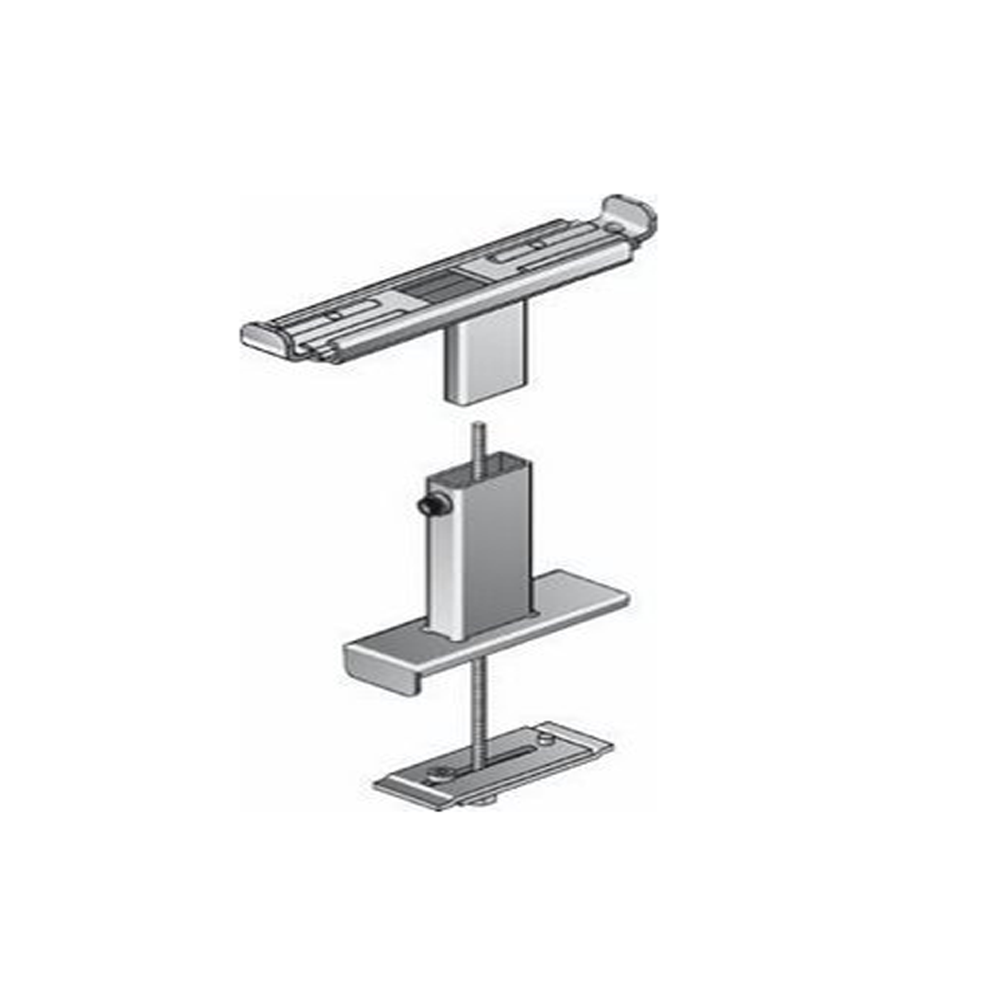

• Lieferung inklusive Befestigungssystem

Produkteigenschaften:

• Heizkörper mit Mittananschluss
• Abdeckgitter demontierbar
• Wärmeleistung nach DIN EN442 geprüft und registriert
• Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit
• Farbige Heizkörper und linksseitiger Anschluß auf Anfrage
• Standardfarbe verkehrsweiß; (RAL9016)
• Qualitätssicherung gemäß DIN ISO 9001
• RAL-Gütezeichen für Flachheizkörper
• Flachheizkörper mit planer Vorderfront
• die Heizkörper sind nicht drehbar
• Entspricht den Anforderungen zur Arbeitssicherheit gemäß GUV Richtlinien
• Stopfen, Entlüfter und Thermostatventil sind vormontiert

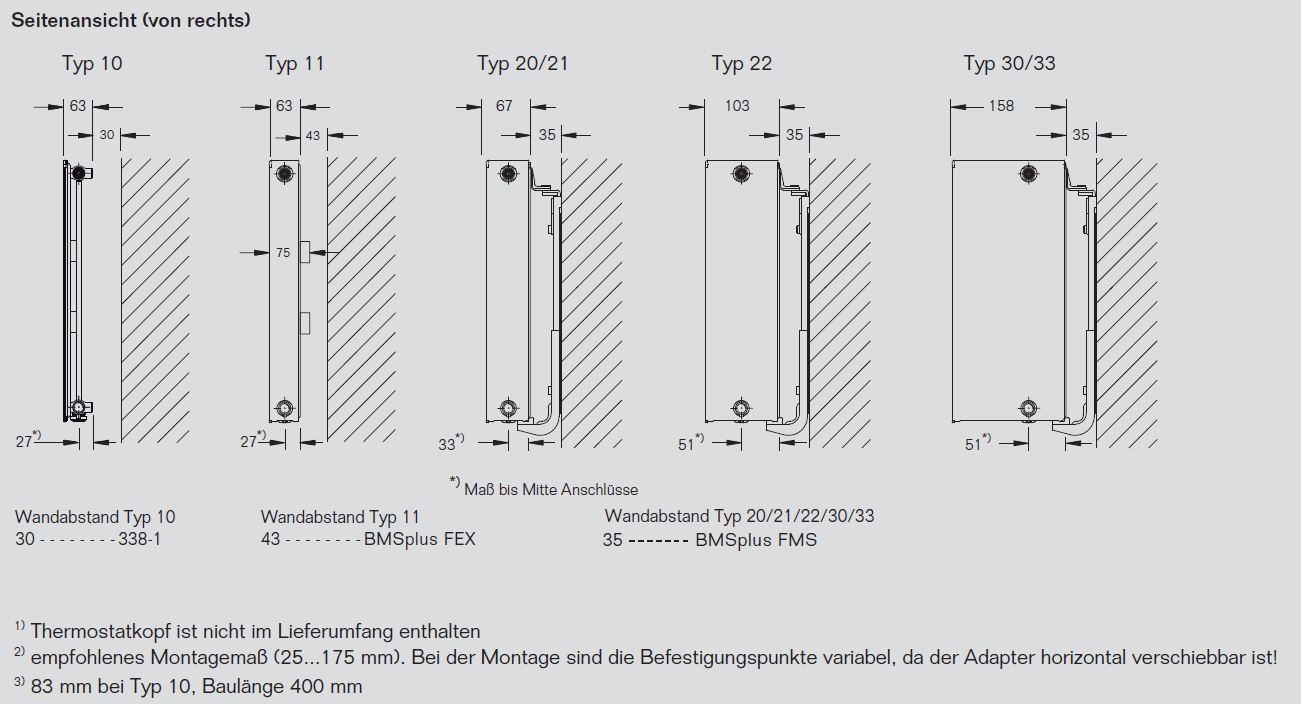

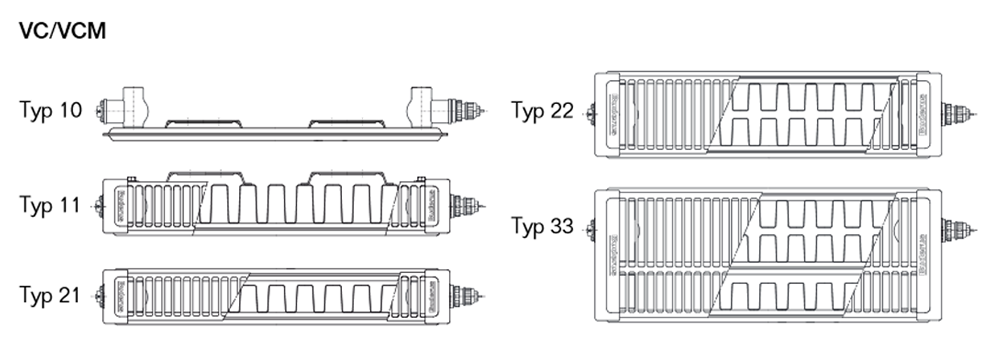

Typ/Stärke:

• Typ 11 - Heizkörperdicke 63 mm
• Typ 21 - Heizkörperdicke 67 mm
• Typ 22 - Heizkörperdicke 103 mm
• Typ 33 - Heizkörperdicke 158 mm

Technische Daten:

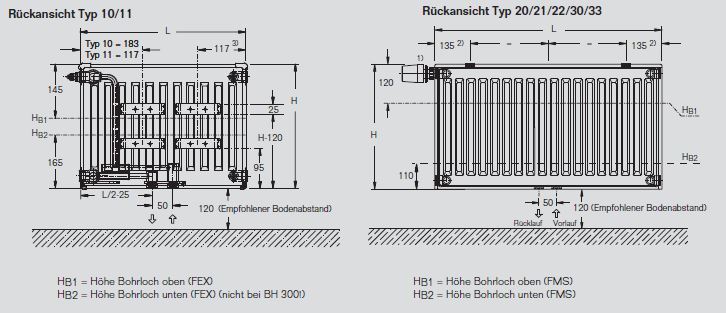

• detailierte Daten und Leistungen: Siehe Bilder

Lieferumfang:

• Heizkörper + Wandhalter (laut Ihrer Auswahl) neu & OVP
• Blind- und Entlüftungsstopfen (vormontiert)

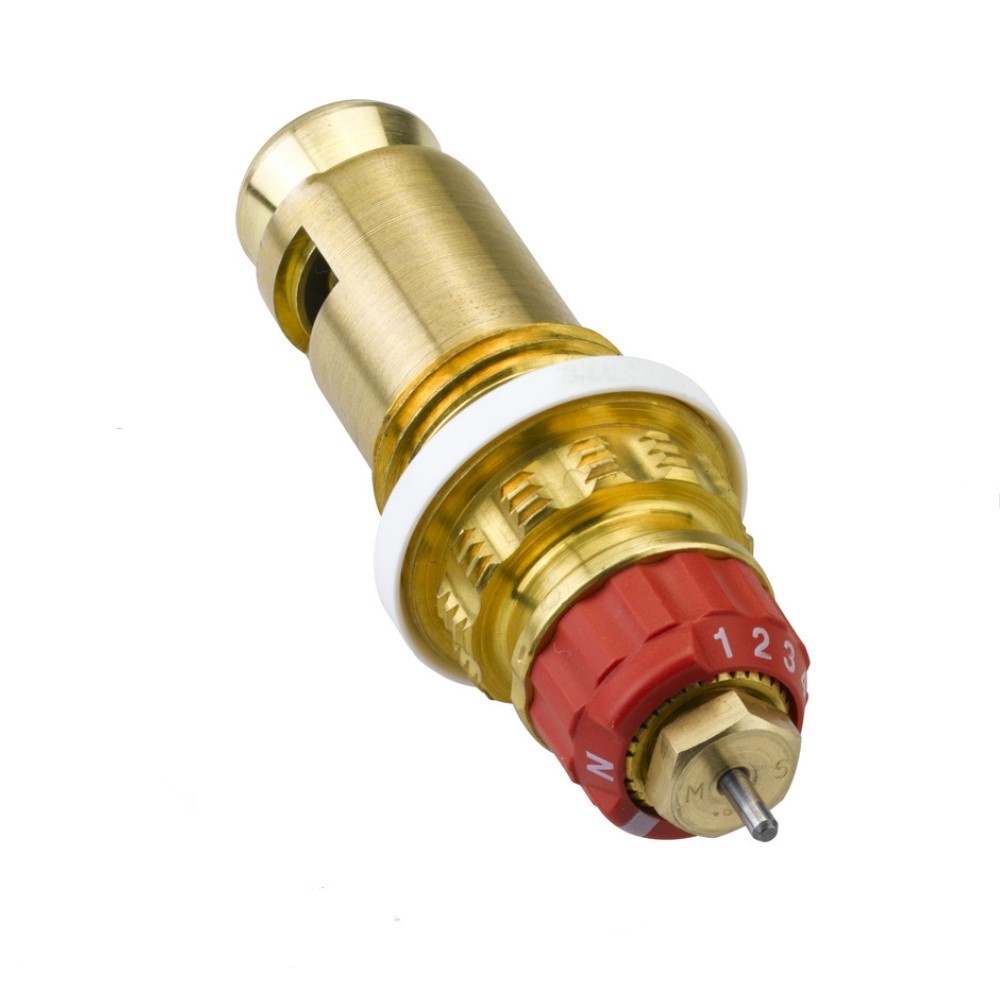

• Danfoss - Einbauventil mit Voreinstellung (vormontiert)
