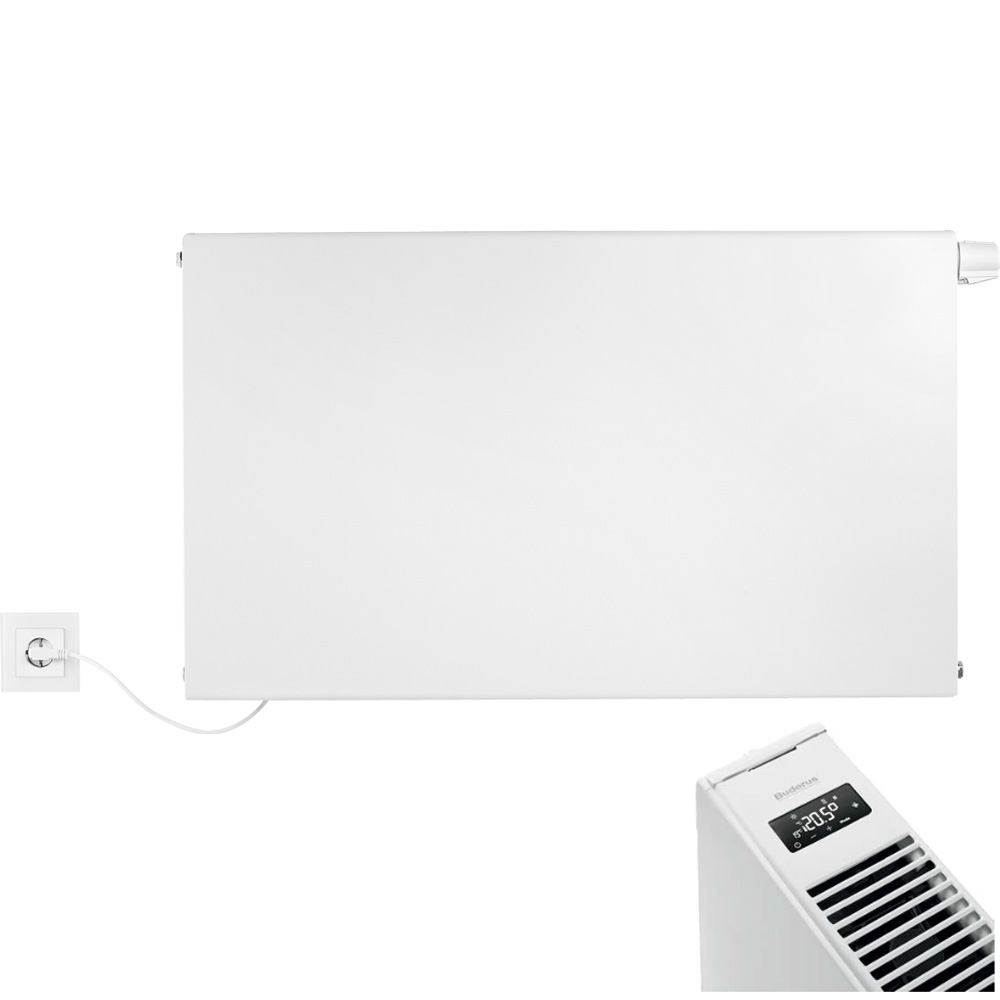

Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Anschluss links
Produktinformationen "Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Anschluss links"
Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+

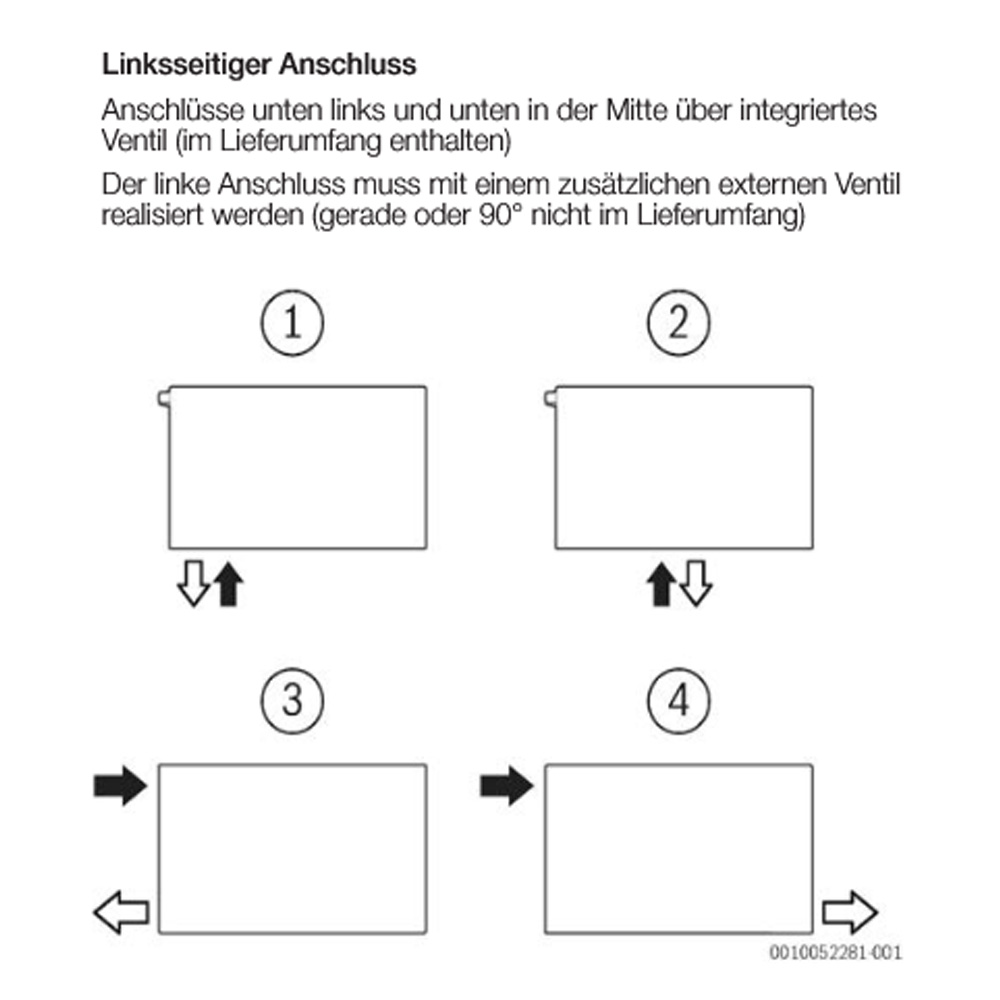

Bauhöhe 500 mm und linksseitigem Anschluss
Beschreibung:
Buderus Niedertemperaturheizkörper für den Einsatz in Wärmepumpensystemen. Planer Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche mit Verkleidung in Ventilkompaktausführung mit Mitten- und seitlichem Anschluss. Integrierte, LINKS angeordnete Ventilgarnitur für Zweirohrbetrieb sowie Einbauventil, Blind- und Entlüftungsstopfen werkseitig eingebaut.
Produktinformationen:
- Profilierte Rückseite mit Laschen
- 4 bzw. 6 (ab Länge 1800) Rohrleitungsanschlüsse Seitlich: 4 x G 1/2" Innengewinde Unten: 4 x G 3/4" Außengewinde
- nach EN 16313 f. einheitliche Anschlussposition
- Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900
- Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung sowie Phosphatierung, kataphoretische Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit in RAL 9016 verkehrsweiß.
- Heizkörperverkleidung bestehend aus Seitenteilen sowie einfach demontierbarem Abdeckgitter
- Heizkörper entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der GUV

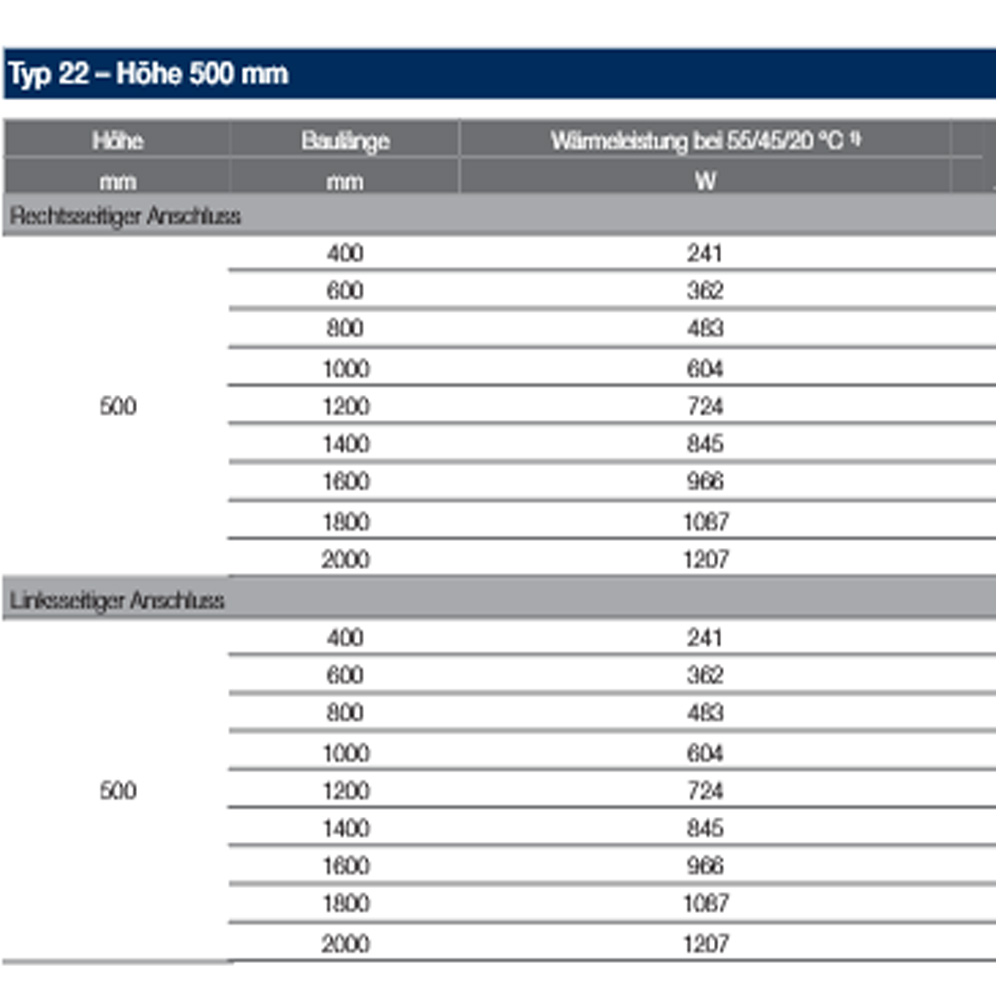

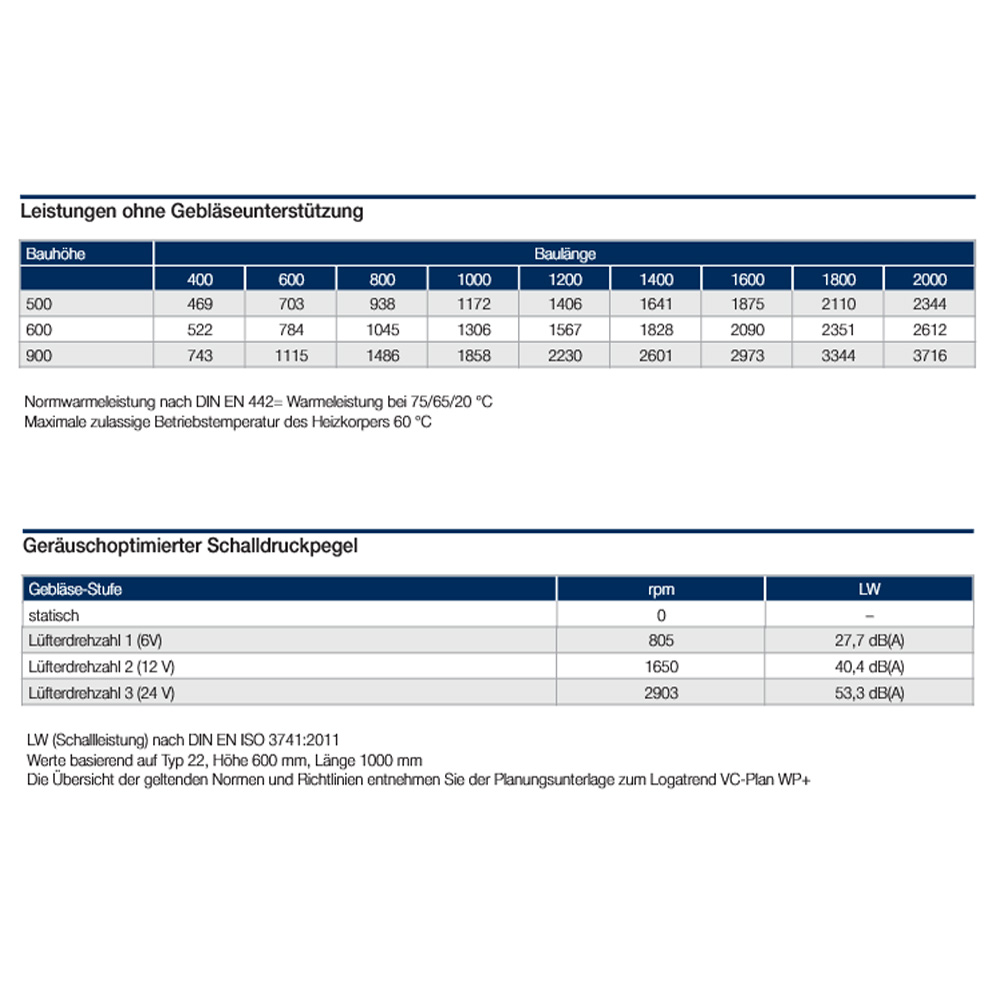

- Wärmeleistung DIN EN 16430:2015 geprüft (Prüfstellennr. HLK0626 mit permanenter Fertigungsüberwachung nach EN-ISO 9001)
- Ein Einbauventil ist werkseitig (mit Kunststoff-Schutzkappe) eingebaut. Der kv-Wert ist werkseitig voreingestellt und auf die spezifische Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs sind somit erfüllt.
- Axiallüftereinheit mit Steuerung in 3 Gebläsestufen
- Zusätzlich statischer Betrieb ohne Gebläse

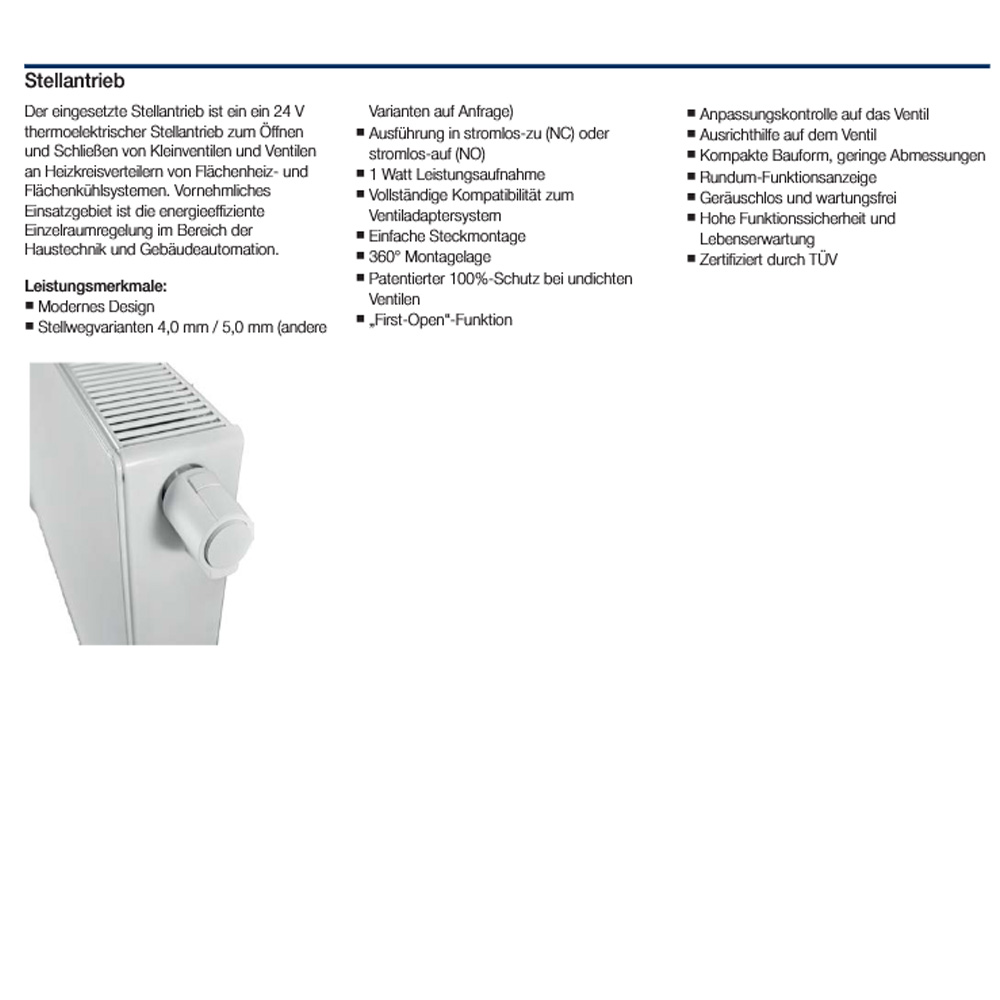

- Stellantrieb intern verkabelt, zur Steuerung ausschließlich über das Touch-Display

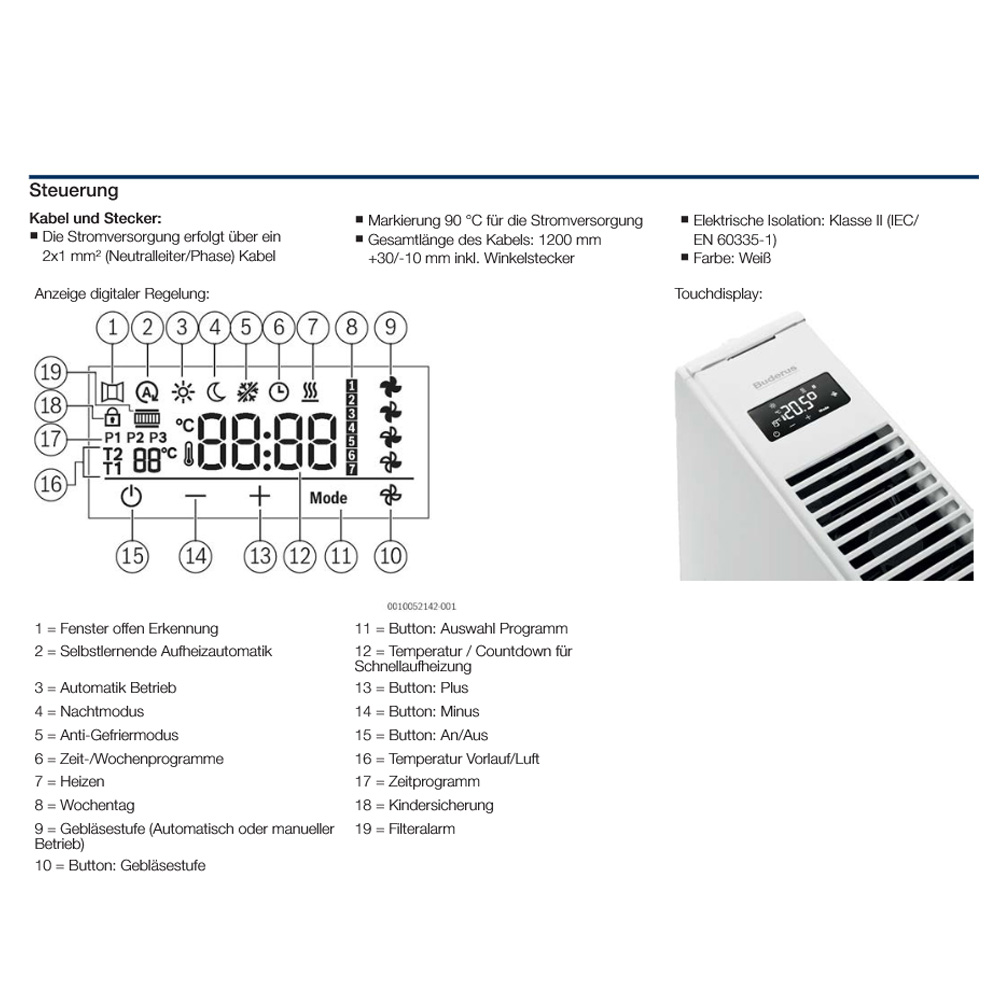

- Digitales Touch Display zur Steuerung
- Vollautomatische Regelung bzw. manueller Betrieb mit diversen voreingestellten oder individuellen Programmen

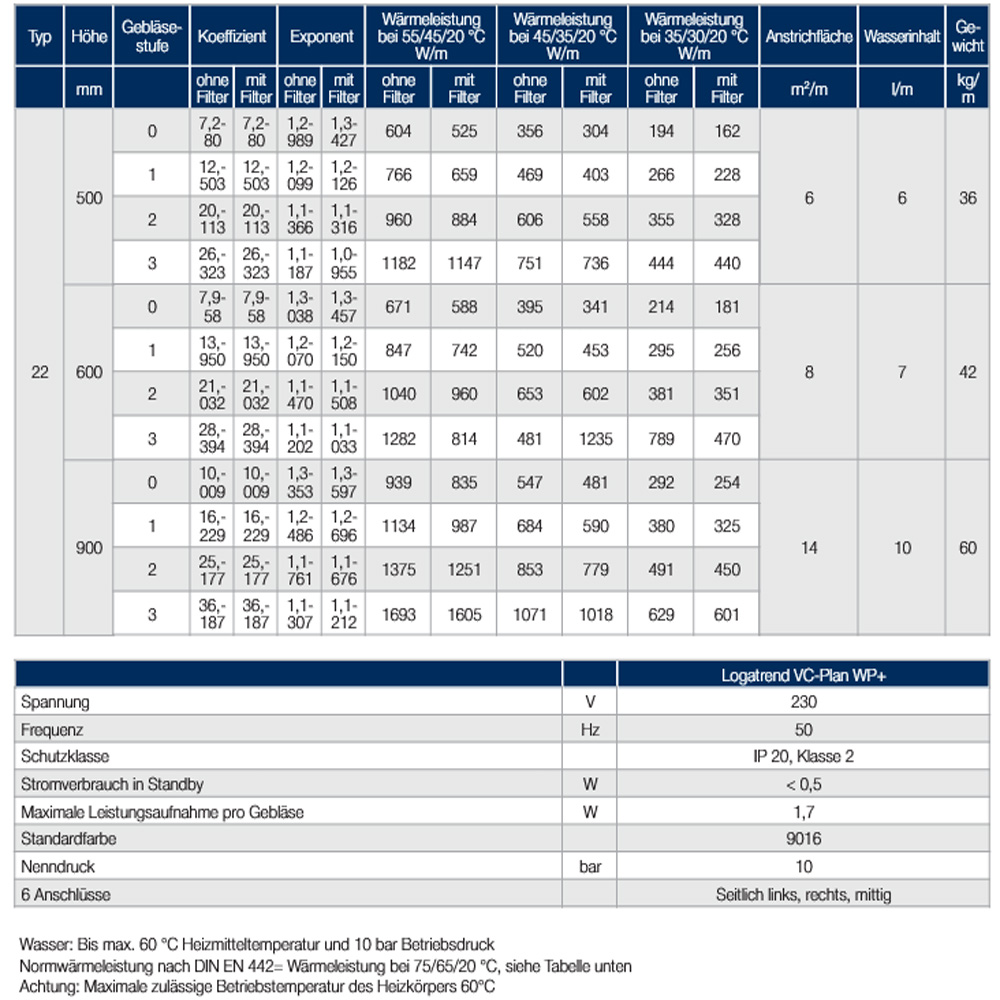

Technische Daten:
- Typ: 22
- Farbe: weiß, RAL 9016
- Betriebsdruck max: 10 bar

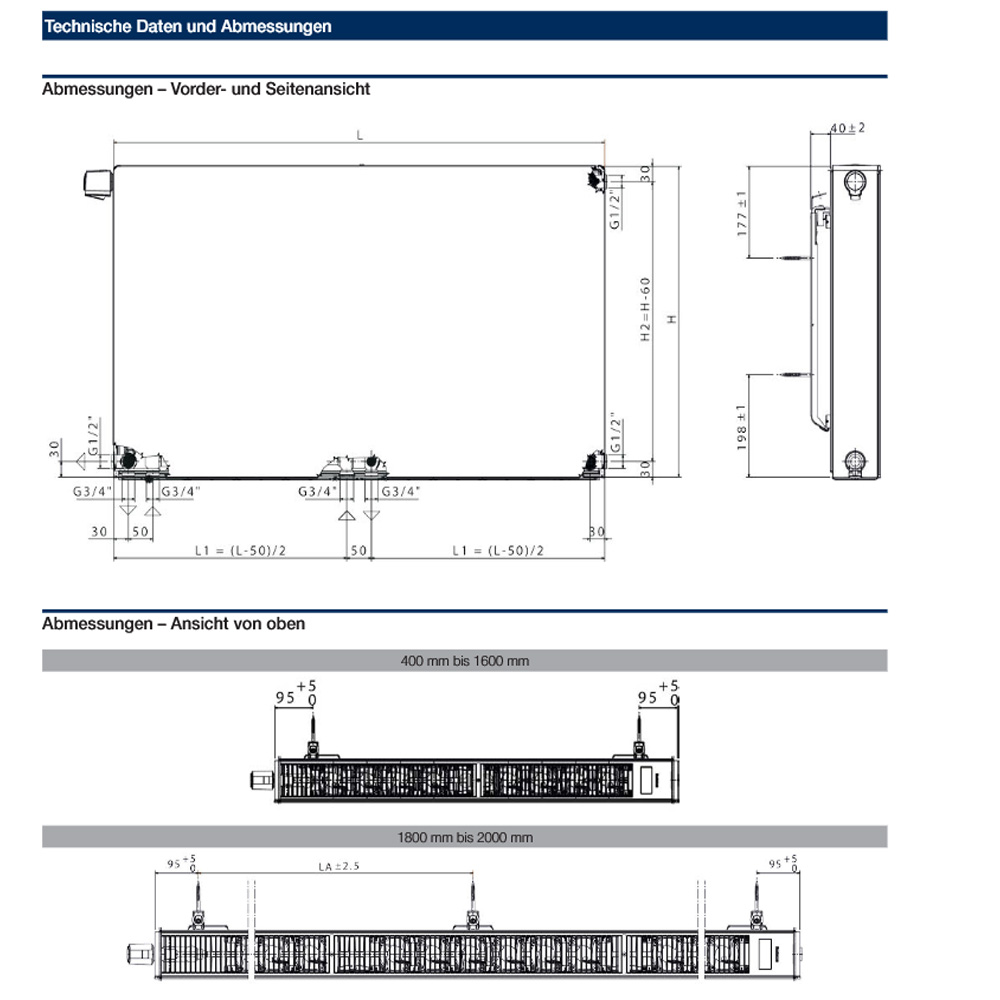

- Bauhöhe: 500 mm
- Bautiefe: 103 mm
- Baulänge: wie ausgewählt
- Maximale Vorlauftemperatur: 60 C
- Spannung 230 V, Frequenz 50 Hz
- Schutzklasse: IP20, Klasse II
- Anschlusskabel mit 90° Winkelstecker, Länge 1,2 m
- Stromverbrauch in Standby: < 0,5 W
- Maximale Leistungsaufnahme pro Gebläse: 1,7 W
- Anzahl Gebläsestufen: 3

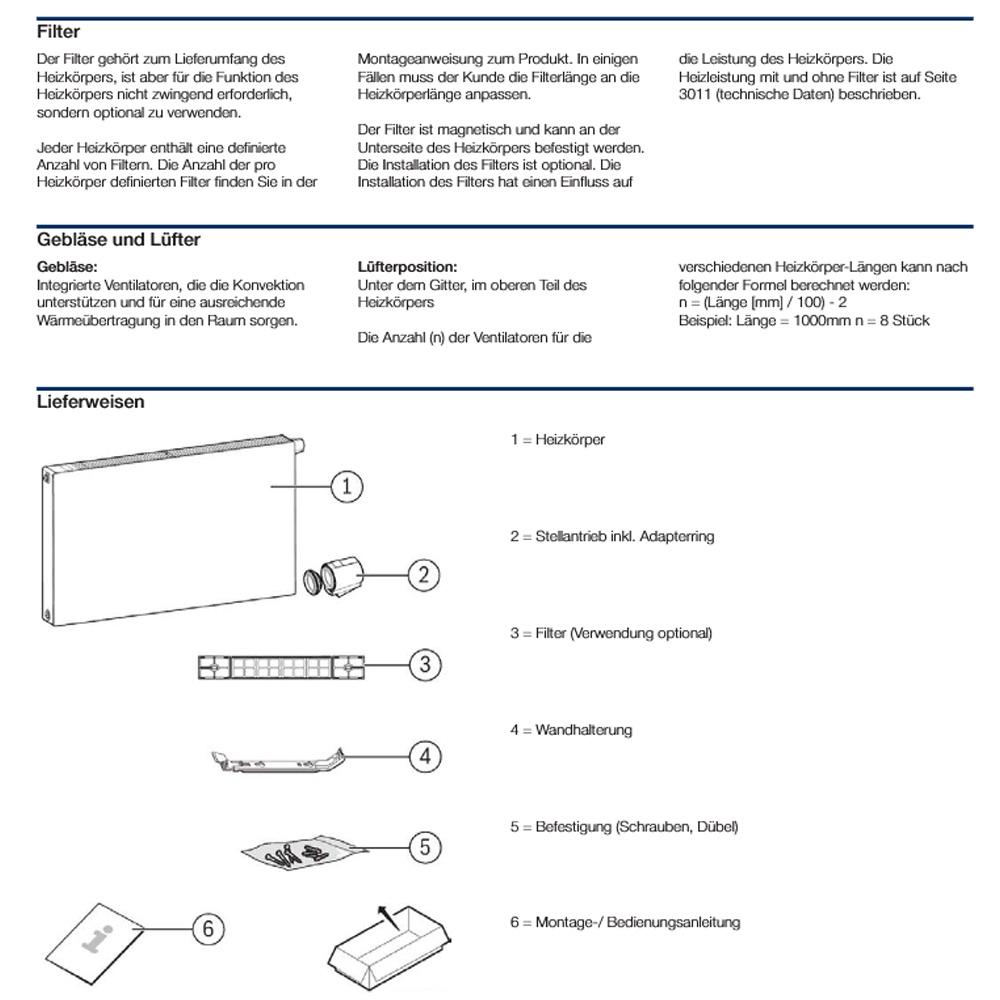

Lieferumfang:
- Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Links in gewählter Länge
- Inklusive Montagesystem Typ F8 (Schnellkonsolen, Schrauben, Dübel) zur Wandmontage, welches die Anforderungsklasse 3 gemäß der VDI-Richtlinie 6036 erfüllt.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Produktinformationen "Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Anschluss links"
Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+
Bauhöhe 500 mm und linksseitigem Anschluss
Beschreibung:
Buderus Niedertemperaturheizkörper für den Einsatz in Wärmepumpensystemen. Planer Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche mit Verkleidung in Ventilkompaktausführung mit Mitten- und seitlichem Anschluss. Integrierte, LINKS angeordnete Ventilgarnitur für Zweirohrbetrieb sowie Einbauventil, Blind- und Entlüftungsstopfen werkseitig eingebaut.
Produktinformationen:
- Profilierte Rückseite mit Laschen
- 4 bzw. 6 (ab Länge 1800) Rohrleitungsanschlüsse Seitlich: 4 x G 1/2" Innengewinde Unten: 4 x G 3/4" Außengewinde
- nach EN 16313 f. einheitliche Anschlussposition
- Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900
- Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung sowie Phosphatierung, kataphoretische Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit in RAL 9016 verkehrsweiß.
- Heizkörperverkleidung bestehend aus Seitenteilen sowie einfach demontierbarem Abdeckgitter
- Heizkörper entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der GUV
- Wärmeleistung DIN EN 16430:2015 geprüft (Prüfstellennr. HLK0626 mit permanenter Fertigungsüberwachung nach EN-ISO 9001)
- Ein Einbauventil ist werkseitig (mit Kunststoff-Schutzkappe) eingebaut. Der kv-Wert ist werkseitig voreingestellt und auf die spezifische Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs sind somit erfüllt.
- Axiallüftereinheit mit Steuerung in 3 Gebläsestufen
- Zusätzlich statischer Betrieb ohne Gebläse
- Stellantrieb intern verkabelt, zur Steuerung ausschließlich über das Touch-Display
- Digitales Touch Display zur Steuerung
- Vollautomatische Regelung bzw. manueller Betrieb mit diversen voreingestellten oder individuellen Programmen
Technische Daten:
- Typ: 22
- Farbe: weiß, RAL 9016
- Betriebsdruck max: 10 bar
- Bauhöhe: 500 mm
- Bautiefe: 103 mm
- Baulänge: wie ausgewählt
- Maximale Vorlauftemperatur: 60 C
- Spannung 230 V, Frequenz 50 Hz
- Schutzklasse: IP20, Klasse II
- Anschlusskabel mit 90° Winkelstecker, Länge 1,2 m
- Stromverbrauch in Standby: < 0,5 W
- Maximale Leistungsaufnahme pro Gebläse: 1,7 W
- Anzahl Gebläsestufen: 3
Lieferumfang:
- Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Links in gewählter Länge
- Inklusive Montagesystem Typ F8 (Schnellkonsolen, Schrauben, Dübel) zur Wandmontage, welches die Anforderungsklasse 3 gemäß der VDI-Richtlinie 6036 erfüllt.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
DE
Tel: 06441 418-0
E-Mail: info@buderus.de
Ähnliche Artikel

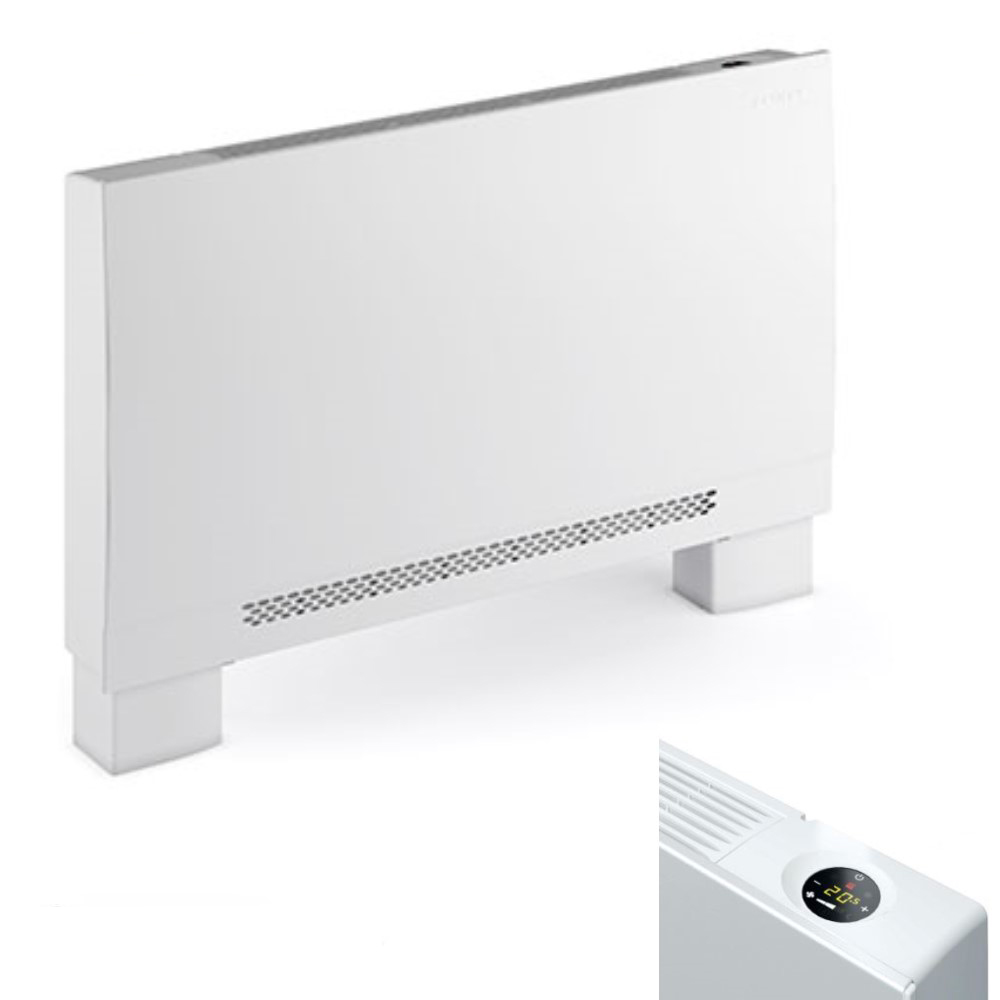

Arbonia Wohnraum Fan Coil Niedertemperatur Heizkörper Condiline DXH-ECM-MV-2V-CB
1.387,66 €*
Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-2V-CB-T 20
Herstellerteilenummer: DXH32010840L12A
Abmessungen:
Variante MV: 840 x 580 x 126 mm (LxHxT
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombina- tion mit Wärmepumpen für niedrige Tempe- ratursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellab- hängig). Geeignet für Neubau und Moder- nisierung. Baugröße 2
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH32010840L12A
2-Leiter System DXH-ECM-20
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 1.692 1.189 688
Sensible Kühlleistung (W) 1.267 870 495
Luftausblastemperatur (C) 14 14 15
Wasserdurchfluss (l/h) 293 206 119
Wasserdruckverlust (kPa) 08 05 03
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 1.982 1.457 1.079
Luftausblastemperatur (C) 39 41 43
Wasserdurchfluss (l/h) 170 125 93
Wasserdruckverlust (kPa) 04 03 03
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 305 205 125
Schalldruckpegel (dB(A)) 43 33 21
Schallleistungspegel (dB(A)) 52 42 30
Leistungsaufnahme (W) 14 06 04
----------------------------------------
Buderus-Artikel-Nr.: 7738341957
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-2V-CB-T 20
Art.Nr.: 176899827
ca. 6 Wochen
Arbonia Wohnraum Fan Coil Heizkörper Größe 2 Condiline DXH-ECM-MV-3V-CB-T 20
1.398,02 €*
Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-3V-CB-T 20
Herstellerteilenummer: DXH32010840L22A
Abmessungen:
Variante MV: 840 x 580 x 126 mm (LxHxT )
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Moder- nisierung. Baugröße 2
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH32010840L12A
2-Leiter System DXH-ECM-20
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 1.692 1.189 688
Sensible Kühlleistung (W) 1.267 870 495
Luftausblastemperatur (C) 14 14 15
Wasserdurchfluss (l/h) 293 206 119
Wasserdruckverlust (kPa) 08 05 03
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 1.982 1.457 1.079
Luftausblastemperatur (C) 39 41 43
Wasserdurchfluss (l/h) 170 125 93
Wasserdruckverlust (kPa) 04 03 03
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 305 205 125
Schalldruckpegel (dB(A)) 43 33 21
Schallleistungspegel (dB(A)) 52 42 30
Leistungsaufnahme (W) 14 06 04
----------------------------------------
Buderus-Artikel-Nr.: 7738341960
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-3V-CB-T 20
Art.Nr.: 176900792
ca. 6 Wochen
Arbonia Wohnraum Fan Coil Heizkörper Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30
1.448,72 €*
Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30
Herstellerteilenummer: DXH33011040L12A
Abmessungen:
Variante MV: 1040 x 580 x 126 mm (LxHxT)
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH33011040L12A
2-Leiter System DXH-ECM-30
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 2.692 1.963 945
Sensible Kühlleistung (W) 1.971 1.402 671
Luftausblastemperatur (C) 14 13 16
Wasserdurchfluss (l/h) 467 339 163
Wasserdruckverlust (kPa) 20 12 05
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 3.225 2.352 1.717
Luftausblastemperatur (C) 40 42 44
Wasserdurchfluss (l/h) 277 202 148
Wasserdruckverlust (kPa) 08 05 04
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 470 315 190
Schalldruckpegel (dB(A)) 44 34 23
Schallleistungspegel (dB(A)) 53 43 32
-
Leistungsaufnahme (W) 22 09 04
----------------------------------------
Buderus-Artikel-Nr.: 7738341981
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30
Art.Nr.: 176900793
ca. 6 Wochen
Arbonia Wohnraum Fan Coil Heizkörper Größe 3 Condiline DXH-ECM-MV-3V-CB-T 30
1.485,96 €*
Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-3V-CB-T 30
Herstellerteilenummer: DXH33011040L22A
Abmessungen:
Variante MV: 1040 x 580 x 126 mm (LxHxT)
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH33011040L12A
2-Leiter System DXH-ECM-30
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 2.692 1.963 945
Sensible Kühlleistung (W) 1.971 1.402 671
Luftausblastemperatur (C) 14 13 16
Wasserdurchfluss (l/h) 467 339 163
Wasserdruckverlust (kPa) 20 12 05
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 3.225 2.352 1.717
Luftausblastemperatur (C) 40 42 44
Wasserdurchfluss (l/h) 277 202 148
Wasserdruckverlust (kPa) 08 05 04
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 470 315 190
Schalldruckpegel (dB(A)) 44 34 23
Schallleistungspegel (dB(A)) 53 43 32
-
Leistungsaufnahme (W) 22 09 04
----------------------------------------
Buderus-Artikel-Nr.: 7738341984
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-3V-CB-T 30
Art.Nr.: 176900794
ca. 6 Wochen
Arbonia Wohnraum Fan Coil Heizkörper Größe 4 Condiline DXH-ECM-MV-2V-CB-T 40
1.545,56 €*
Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-2V-CB-T 40
Herstellerteilenummer: DXH34011240L12A
Abmessungen:
Variante MV: 1240 x 580 x 126 mm (LxHxT)
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH34011240L12A
2-Leiter System DXH-ECM-30
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 3.449 2.561 1.168
Sensible Kühlleistung (W) 2.477 1.794 817
Luftausblastemperatur (C) 14 13 16
Wasserdurchfluss (l/h) 598 442 202
Wasserdruckverlust (kPa) 20 12 05
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 4.047 2.909 2.044
Luftausblastemperatur (C) 40 42 44
Wasserdurchfluss (l/h) 348 250 176
Wasserdruckverlust (kPa) 14 09 06
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 575 380 220
Schalldruckpegel (dB(A)) 46 36 24
Schallleistungspegel (dB(A)) 55 45 33
-
Leistungsaufnahme (W) 25 10 05
----------------------------------------
Buderus-Artikel-Nr.: 7738342005
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-2V-CB-T 40
Art.Nr.: 176903663
ca. 6 Wochen

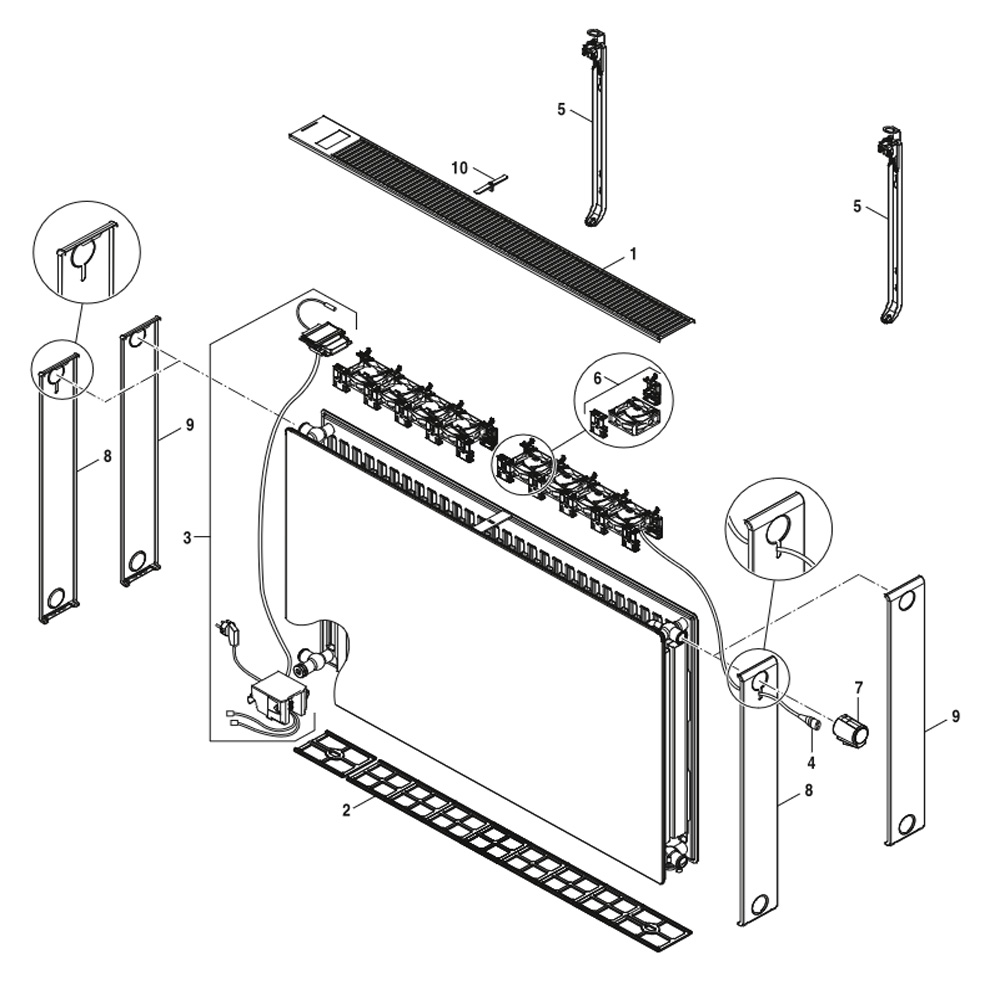

Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Anschluss links
ab
605,97 €*
Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+
Bauhöhe 500 mm und linksseitigem Anschluss
Beschreibung:
Buderus Niedertemperaturheizkörper für den Einsatz in Wärmepumpensystemen. Planer Flachheizkörper aus kaltgewalztem
Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche mit Verkleidung in Ventilkompaktausführung mit Mitten- und seitlichem Anschluss. Integrierte, LINKS angeordnete Ventilgarnitur für Zweirohrbetrieb sowie Einbauventil, Blind- und Entlüftungsstopfen werkseitig eingebaut.
Produktinformationen:
Profilierte Rückseite mit Laschen
4 bzw. 6 (ab Länge 1800) Rohrleitungsanschlüsse Seitlich: 4 x G 1/2" Innengewinde Unten: 4 x G 3/4" Außengewinde
nach EN 16313 f. einheitliche Anschlussposition
Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900
Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung sowie Phosphatierung, kataphoretische Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit in RAL 9016 verkehrsweiß.
Heizkörperverkleidung bestehend aus Seitenteilen sowie einfach demontierbarem Abdeckgitter
Heizkörper entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der GUV
Wärmeleistung DIN EN 16430:2015 geprüft (Prüfstellennr. HLK0626 mit permanenter Fertigungsüberwachung nach EN-ISO 9001)
Ein Einbauventil ist werkseitig (mit Kunststoff-Schutzkappe) eingebaut. Der kv-Wert ist werkseitig voreingestellt und auf die spezifische Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs sind somit erfüllt.
Axiallüftereinheit mit Steuerung in 3 Gebläsestufen
Zusätzlich statischer Betrieb ohne Gebläse
Stellantrieb intern verkabelt, zur Steuerung ausschließlich über das Touch-Display
Digitales Touch Display zur Steuerung
Vollautomatische Regelung bzw. manueller Betrieb mit diversen voreingestellten oder individuellen Programmen
Technische Daten:
Typ: 22
Farbe: weiß, RAL 9016
Betriebsdruck max: 10 bar
Bauhöhe: 500 mm
Bautiefe: 103 mm
Baulänge: wie ausgewählt
Maximale Vorlauftemperatur: 60 C
Spannung 230 V, Frequenz 50 Hz
Schutzklasse: IP20, Klasse II
Anschlusskabel mit 90° Winkelstecker, Länge 1,2 m
Stromverbrauch in Standby: < 0,5 W
Maximale Leistungsaufnahme pro Gebläse: 1,7 W
Anzahl Gebläsestufen: 3
Lieferumfang:
Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Links in gewählter Länge
Inklusive Montagesystem Typ F8 (Schnellkonsolen, Schrauben, Dübel) zur Wandmontage, welches die Anforderungsklasse 3 gemäß der VDI-Richtlinie 6036 erfüllt.
Art.Nr.: 177696299
ca. 6 Wochen
Arbonia Wohnraum Fan Coil Heizkörper Größe 4 Condiline DXH-ECM-MV-3V-CB-T 40
1.570,60 €*
Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-3V-CB-T 40
Herstellerteilenummer: DXH34011240L22A
Abmessungen:
Variante MV: 1240 x 580 x 126 mm (LxHxT)
Beschreibung:
DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3
Eigenschaften/Montage:
2-Leiter (ein Wärmetauscher)
Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert.
Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel.
Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann.
Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm
Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech.
Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert.
Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert.
Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite.
Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen).
Technische Daten:
Betriebsbedingungen:
Max. Wassertemperatur: 85 C
Min. Wassertemperatur: 6 C
Max. Betriebsdruck: 10 bar
Rel. Luftfeuchte: 15 - 75 %
Max. Lufttemperatur: 40 C
Min. Lufttemperatur: 6 C
Max. Glykolanteil: 50 %
Achtung:
Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein
externes Signal oder über einen Anlegefühler
realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen!
DXH34011240L22A
2-Leiter System DXH-ECM-30
KÜHLEN 7 C / 12 C / 27 C
Drehzahl () Max. Mittl. Min.
Gesamtkühlleistung (W) 3.449 2.561 1.168
Sensible Kühlleistung (W) 2.477 1.794 817
Luftausblastemperatur (C) 14 13 16
Wasserdurchfluss (l/h) 598 442 202
Wasserdruckverlust (kPa) 20 12 05
HEIZEN 50 C/ 40 C/ 20 C ! ! !
Gesamtheizleistung (W) 4.047 2.909 2.044
Luftausblastemperatur (C) 40 42 44
Wasserdurchfluss (l/h) 348 250 176
Wasserdruckverlust (kPa) 14 09 06
ALLGEMEIN ! ! !
Luftvolumenstrom (m3/h) 575 380 220
Schalldruckpegel (dB(A)) 46 36 24
Schallleistungspegel (dB(A)) 55 45 33
-
Leistungsaufnahme (W) 25 10 05
----------------------------------------
Buderus-Artikel-Nr.: 7738342008
Lieferumfang:
Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-3V-CB-T 40
Art.Nr.: 176903897
ca. 6 Wochen
