Brötje Systempaket Luft Wasser Wärmepumpe BLW Neo 8-12 Energiespeicher ETG 500 B
| Art.Nr.: |
169403252
|
| Herst.Nr.: |
7749680
|
| EAN: | 123 |
| Lieferzeit: |
3 Monate |
Artikel ist aktuell nicht verfügbar.
a+
Sold Out
Versandkostenfrei
17.529,61 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Produktinformationen "Brötje Systempaket Luft Wasser Wärmepumpe BLW Neo 8-12 Energiespeicher ETG 500 B"
BRÖTJE Systempaket komplett BLW NEO 8-12 WPH m.gem.HK + ETG 500 B
Herstellerteilenummer: 7749680Beschreibung:

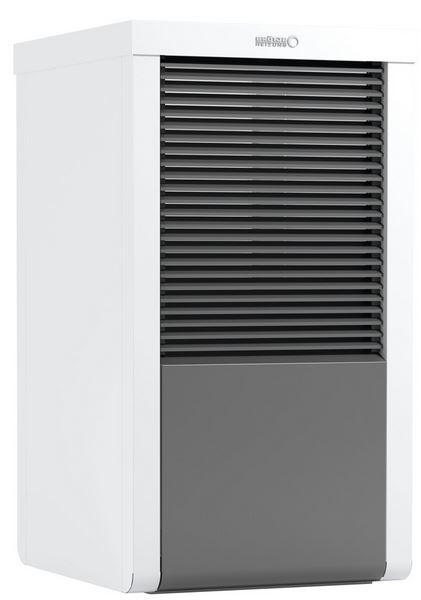

BRÖTJE Wärmepumpe BLW NEO 12 Wärmepumpe:
- BRÖTJE Wärmepumpe BLW NEO 12 Wärmepumpe nach EN 378 für die Betriebsart Luft/Wasser zur Außenaufstellung

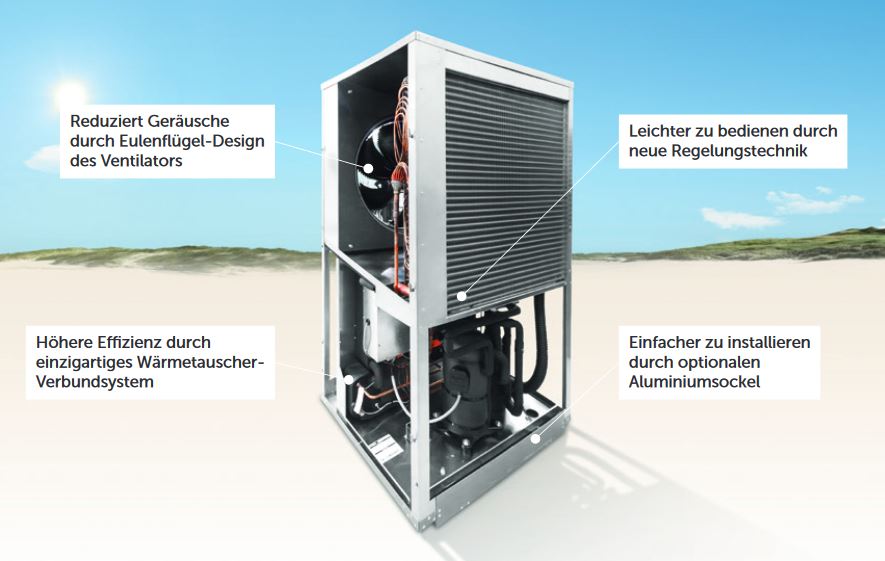

- Hohe Leistungszahl (COP). Hochwertiger, geräuscharmer vollmodulierender Scroll- Verdichter
- Großflächiger Verdampfer und Kondensator.
- Zusätzlicher EWI- Wärmetauscher zur Effizienzsteigerung.
- Besonders geräuscharmer Betrieb durch konsequente Schall- und Schwingungsentkopplung von Scroll- Verdichter und Kältekreis, geräuscharmen Radialventilator und aerodynamische Optimierung.
- Automatische Anpassung des Drehfeldes durch integrierten Frequenzumformer.
- Mit integriertem NEO Kältekreismanager, kann durch NEO Regelung angesteuert werden (Integriert in Inneneinheiten WPH oder ETG 500)
- Kältemittel: R410A
- Die Anlieferung erfolgt komplett, montiert auf Einwegpalette.
- Hersteller: BRÖTJE

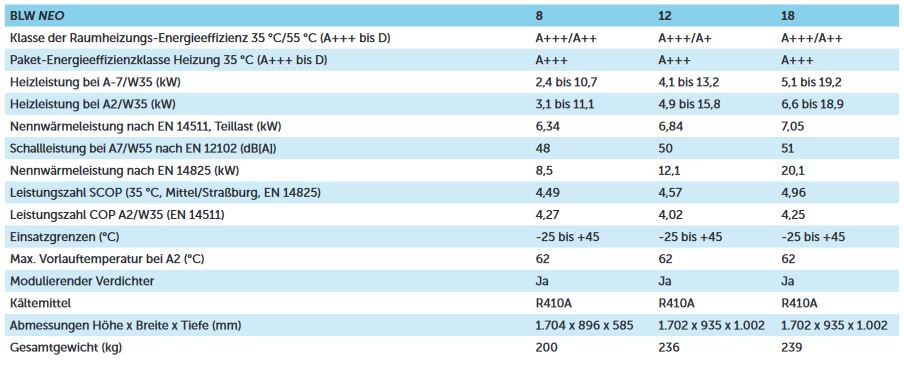

- Heizleistung EN 14511 (A2/W35): 6,84 kW COP EN 14511 (A2/W35): 4,02
- Modulationsbereich (A-7/W35): 4,1 bis 13,2 kW
- Modulationsbereich (A2/W35): 4,9 bis 16,2 kW
- El. Leistungsaufnahme max: 6,5 kW
- Anlaufstrom: 19 A (Aufgrund der Modulationsrampe vernachlässigbar)
- Elektrischer Anschluss: 3/N/PE/400V/50Hz
- Schalldruckpegel (1m): 42 dB(A)
- Schallleistungspegel (EN 12102): 50 dB(A)
- Max. Vorlauftemperatur: 62 Grad C
- Füllmenge Kältemittel: 6,8 kg
- Kältemittel: R410A
- Energieeffizienzklasse 35 Grad C: A++
- Energieeffizienzklasse 55 Grad C: A++
- Energieeffizienzklasse Verbundanlage (WP + Regler) 35 Grad C: A+++
- Energieeffizienzklasse Verbundanlage (WP + Regler) 55 Grad C: A+++
- Länge: 1002 mm
- Breite: 935 mm
- Höhe: 1702 mm
- Gewicht: 256,000 kg
- Bestell-Nummer: 7696432
- Zur Beauftragung einer Inbetriebnahme- Unterstützung bei der Installation von Wärmepumpen durch den Brötje Kundendienst ist das Fertigstellungsformular und die Kundendienstanforderung zwingend auszufüllen. Die Zusendung des vollständig ausgefüllten Formulars ist die Voraussetzung für eine Terminierung.
BRÖTJE Hydro- und Powerbox:
- Wandhängende Boxen mit Regelung und Hydraulik für die Anbindung der Luft-Wasser Wärmepumpe BLW NEO 12
- Bestehend aus einer Hydrobox und einer Powerbox in hochwertigem Gehäuse.
- Die Hydrobox beinhaltet: 2x Hocheffizienz Heizkreispumpe Wilo Yonos Para 25/1-9 Absperrorgane
- Montageschiene E-Heizstab bis 6 kW
- Die Powerbox beinhaltet: System-Regler NEO RWP inclusive Heizkreis-Regelung für 1 Pumpenheizkreis, Statusüberwachung, Systemdiagnose und Fehlererkennung.
- 5 Wochenzeitschaltprogramme für bis zu 3 Heizkreise, Trinkwassererwärmung und Zirkulationspumpe.
- Kaskadierung, Einstellung des Bivalenzpunktes und Ansteuerung eines zweiten Wärmeerzeugers über die NEO-RWP möglich.
- Außentemperaturfühler im Lieferumfang enthalten.
- Die Nutzung im Smart Grid (SG Ready) mit Zubehör (NEO-RKM) möglich.
- Die Anlieferung erfolgt komplett montiert auf Europalette.
- Hersteller: BRÖTJE
- max el. Leistungsaufnahme Wärmepumpe mit Elektro-Heizstab: 12,5 kW
- Elektrischer Anschluss: 3/N/PE/400V/50Hz

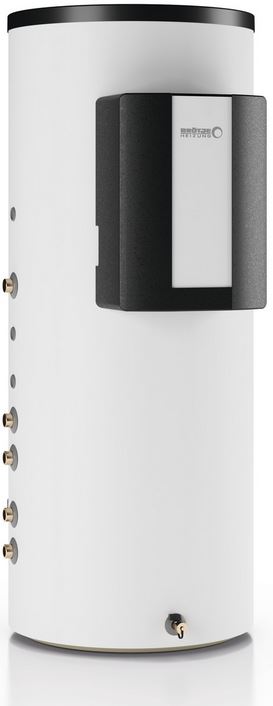

BRÖTJE Energiespeicher Set SET ETG 500 B:
- BRÖTJE Energiespeicher Set SET ETG 500 B
- bestehend aus: 1 STK Energiespeicher Trinkwasser und Gebäudeheizung ETG 500 B.
- Systemspeicher Wärmepumpe mit externer Trinkwassererwärmung
- Wärmegedämmtes Durchlaufwarmwassermodul mit einer Leistung von 22 Litern pro Minute
- Ausgestattet mit einem Trennblech als Durchmischungsbremse
- Hohe Zapfmengen durch Einsatz von temperaturoptimiertem Wärmetauscher, abgestimmt auf die Wärmepumpe
- Inklusive Primärpumpe (PWM-gesteuert), Durchflussschalter und Temperaturregeleinheit
- Schnellste Reaktionszeiten ohne Über- bzw. Unterschwingen
- Durchlaufwarmwassermodul am Speicher montierbar
- Minimaler Verrohrungsaufwand - direkt am Speicher montierbar
- Durchlaufwarmwassermodul DWM-TOP 22
- Zubehör Absperrset 1 1/4 Zoll ZAS 1 1/4
- Anlieferung: Energiespeicher für Trinkwasser und Gebäudeheizung auf Einwegpalette (Speicher wird fertig isoliert mit einer festen Kunststoffhülle geliefert)
- Absperr-Set im Karton verpackt.
- Durchlaufwarmwassermodul im Karton verpackt.
- Trinkwasserfühler und Rücklauffühler im Lieferumfang DWM Top.
- Hersteller: BRÖTJE
- Gewicht: 153,055 kg
- Bestell-Nummer: 7746859

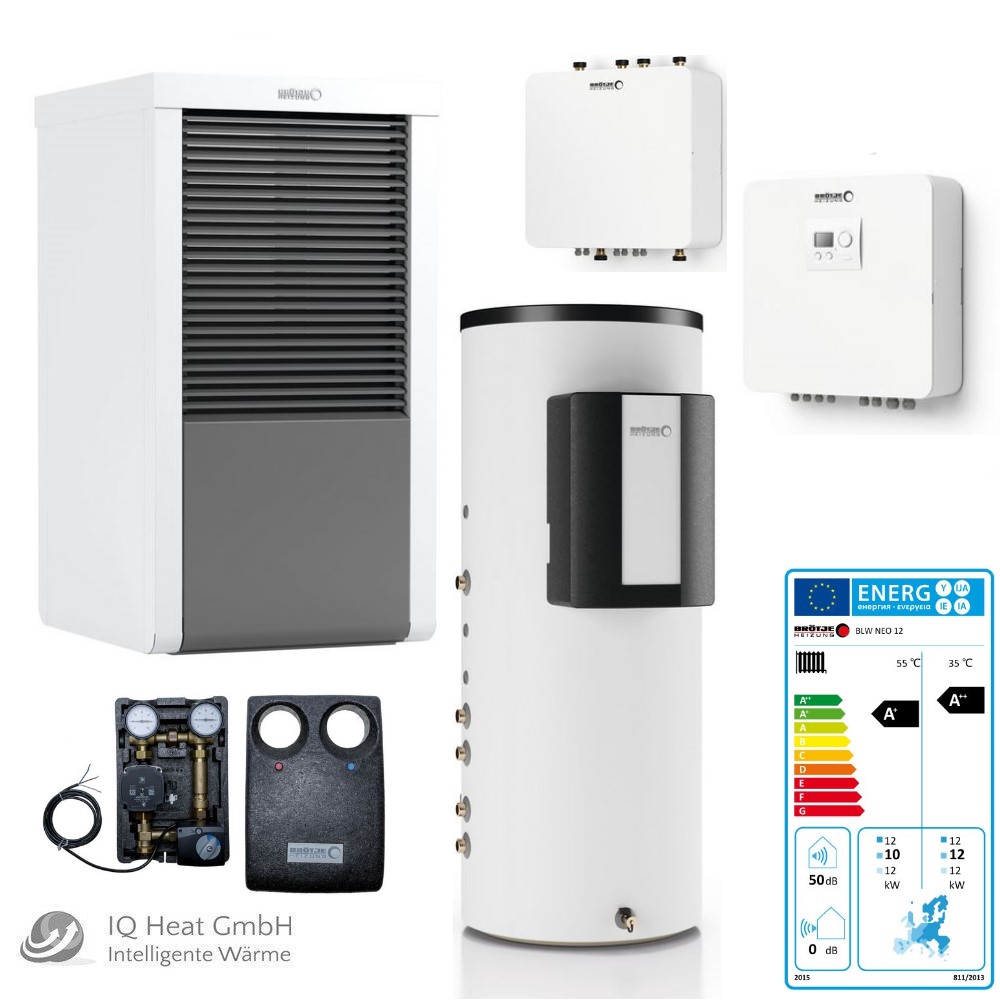

Lieferumfang:
- Brötje Wärmepumpe BLW NEO 12
- Hydro- und Powerbox WPH 12 für BLW NEO 12
- Energiespeicher TW u. Geb. Hzg ETG 500 B 1
- Durchlaufwarmwassermodul DWM-TOP 22
- Zubehör Absperrset 1 1/4 Zoll ZAS 1 1/4
- Regelungsmodul Mischer NEO-RMZ
- Pumpenset gemischt PSMG B
- Wandhalter für Pumpensets
- Wärmepumpenfühler NEO-FT
- Drehzahlmodul DPP PWM Pumpe
Installation:
- Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Herstellerinformationen
August Brötje GmbH
August-Brötje-Str. 17
26180 Rastede
DE
Tel: +49 (4402) 80 0
E-Mail: website@broetje.de
August Brötje GmbH
August-Brötje-Str. 17
26180 Rastede
DE
Tel: +49 (4402) 80 0
E-Mail: website@broetje.de
