BOSCH Hybridsystem CSH5800iG 15 P 23 wandhängend mit Touch-Bedienfeld

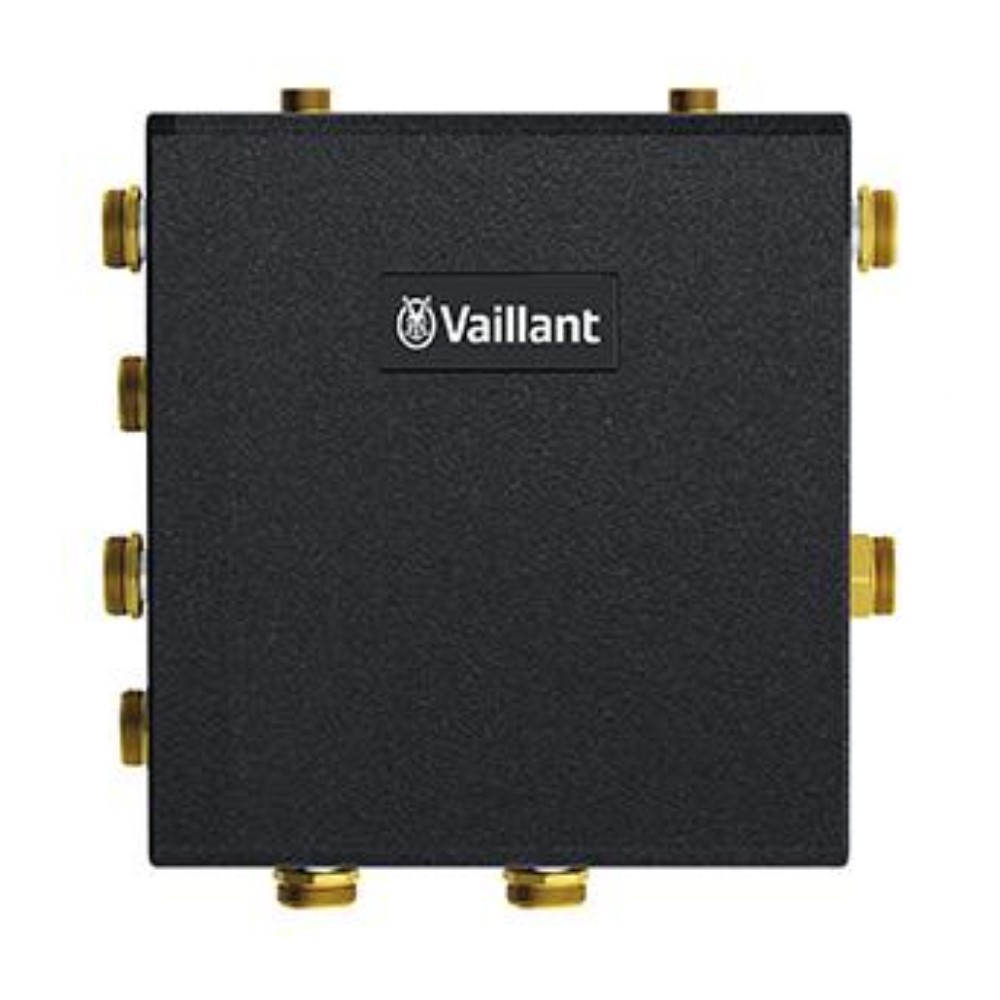

Vaillant Hybrid-Kit, flexible Hydraulikeinheit  Herstellerteilenummer: 8000030595 Beschreibung: Hybrid-Kit, flexible Hydraulikeinheit inkl. Dämmung, Mischrohr, Überströmventil, Rückschlagventil, 3-Wege-Umschaltventil, Temperatursensor und tiefenverstellbarer Wandhalterung. Anschlüsse für eine Luft-/Wasser Wärmepumpe (G 1 1/4), Pufferspeicher (G 1 1/4), einem Spitzenlastgerät (G 3/4), Warmwasserspeicher (G 1 1/4) und einem Abgang für die Wärmeversorgung (G 1 1/4). Verrohrung erfolgt bauseits. Abmaße ohne Wandhalterung: 423 x 405 x 228 mm (HxBxT) Abmaße mit Wandhalterung: 423 x 405 x 298-338 mm (HxBxT) Bestell-Nr. 8000030595 Hinweis: Für den vereinfachten Aufbau eines Hybridsystems. Kompatibel mit VAILLANT Luft-Wasser Wärmepumpen bis 12kW (aroTHERM plus und aroTHERM Split) sowie wandhängenden VAILLANT eBUS Gas-Brennwertgeräten bis 30kW Leistung. Weitere Informationen befinden sich in der zugehörigen Installationsanleitung.

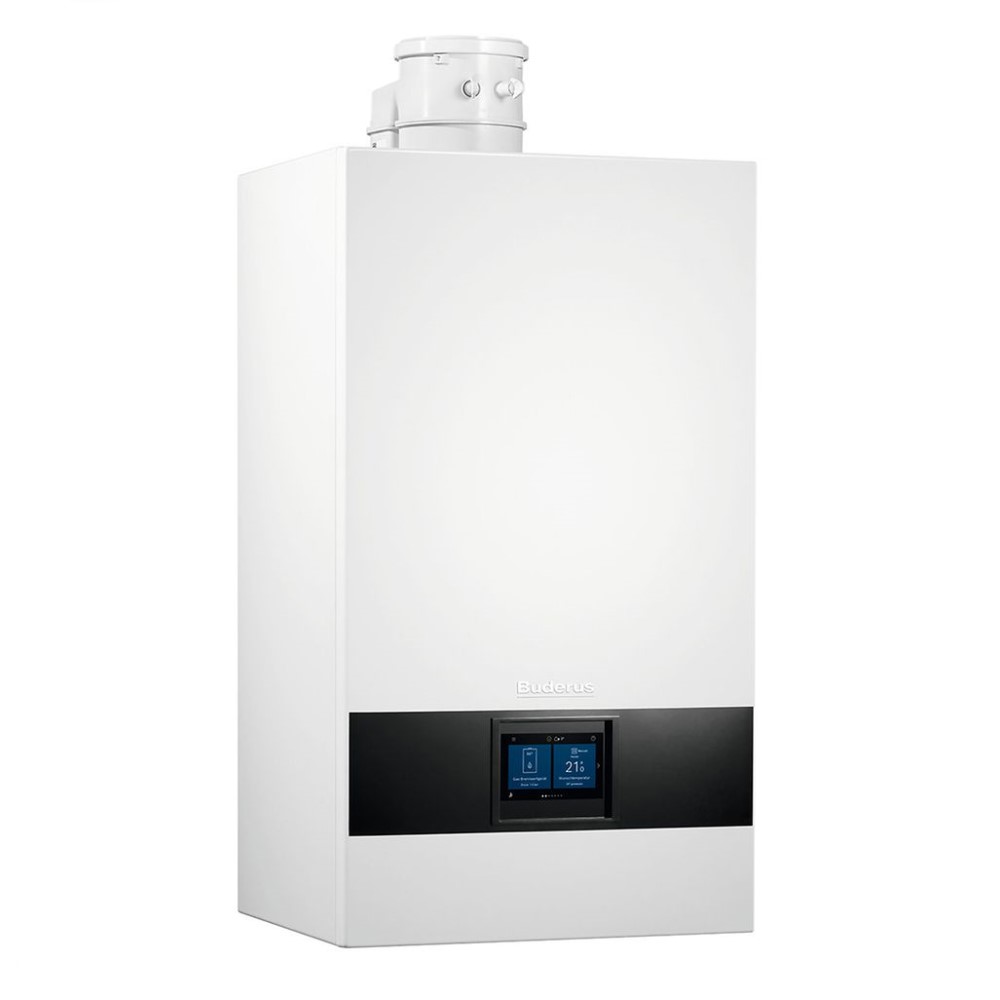

Buderus Logamax plus GBH172i.2-15 DW H Wärmepumpen-Hybridgerät Herstellerteilenummer: 7738101100 Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 17 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 % Schalleistungspegel in Innenräumen: 39 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 94 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 2,8/18,1 kW - bei 80/60: 2,7/16,7 kW - bei Warmwasser: 19,3 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101100 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

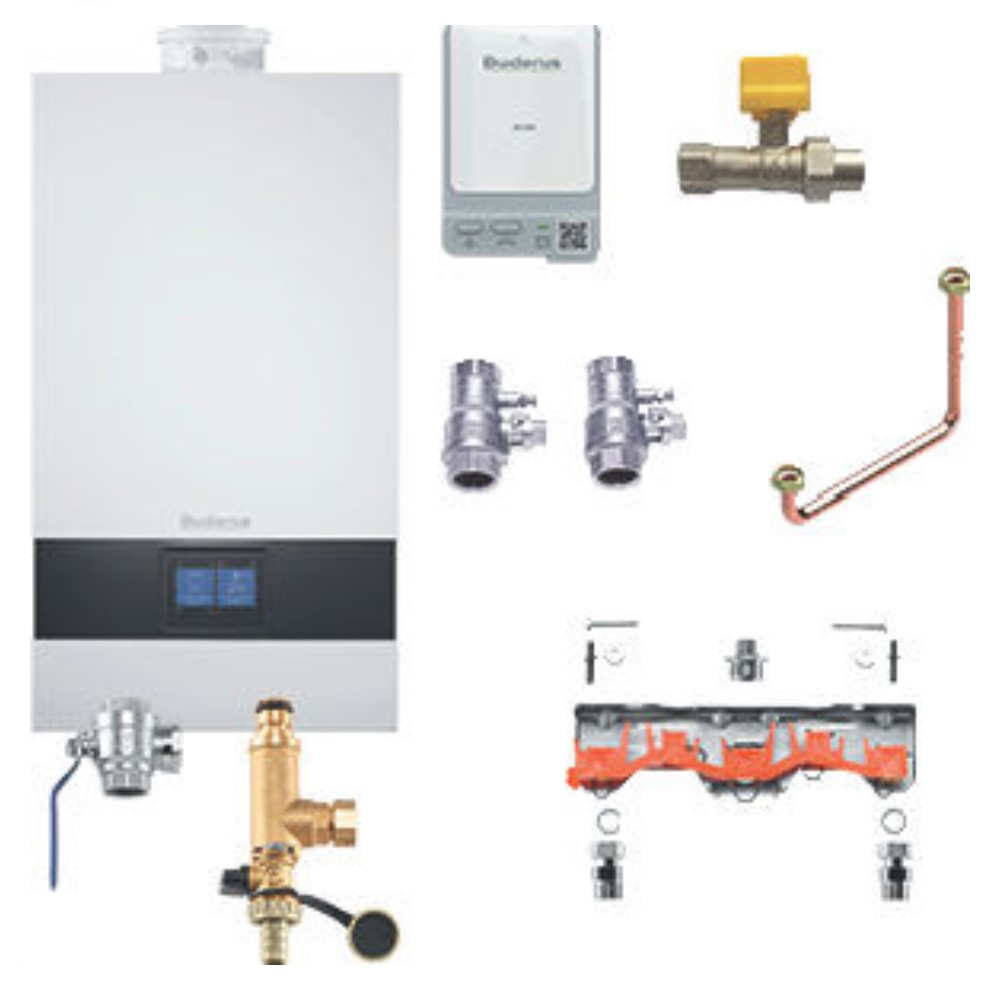

Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-15 H, MAPL, Bypass, MX400 Herstellerteilenummer: 7739624670 Lieferumfang Buderus Logamax-plus Hybridgerät GBH172i.2-15 H Montageanschlussplatte Gas-Durchgangshahn mit TAS 1/2" 2 Wartungshähne Durchgangsform 3/4" Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-15 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 17 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 92 % Schalleistungspegel in Innenräumen: 39 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 94 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 2,8/18,1 kW - bei 80/60: 2,7/16,7 kW - bei Warmwasser: 19,3 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101100 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

Buderus Logamax plus GBH172i.2-30 DW H Wärmepumpen-Hybridgerät Herstellerteilenummer: 7738101102 Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 30 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 % Schalleistungspegel in Innenräumen: 46 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 95 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 3,1/31,1 kW - bei 80/60: 3,0/29,6 kW - bei Warmwasser: 30,2 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101102 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

Buderus Logaplus M GBH172i.2 Hybridgerät GBH172i.2-30 H, MAPL, Bypass, MX400 Herstellerteilenummer: 7739624671 Lieferumfang Buderus Logamax-plus Hybridgerät GBH172i.2-30 H Montageanschlussplatte Gas-Durchgangshahn mit TAS 1/2" 2 Wartungshähne Durchgangsform 3/4" Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird Beschreibung: Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten Anschluss einer Wärmepumpen-Außeneinheit. Hybrid Exzellenz: Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich. - Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich. - Für die Raumheizung, mit integriertem 3- Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher. Lieferung inklusive Außentemperaturfühler. - Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand. - Brenner mit modulierender Feuerung - Modulationsbereich 1:7 System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront. Für eine Bedienung aus dem Wohnraum he- raus ist eine zusätzliche Fernbedienung notwendig (Zubehör). Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage. Leistungsgeführter Betrieb der Umwälz- pumpe in Kombination mit einer hydraulischen Weiche. Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen- Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen. Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärme- pumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss. Technische Daten: Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P ---------------------------------------- EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz: A Energieeffizienzklassen-SpektruA+++ -> D Wärmenennleistung: 30 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 % Schalleistungspegel in Innenräumen: 46 dB Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A Energieeffizienzklassen-SpektruA+++ -> G Jahreszeitbedingte Raumheizungs- Energieeffizienz der Verbund- anlage (Kessel): 95 % - Wärmeleistung (Voll-/Teillast) - bei 50/30: 3,1/31,1 kW - bei 80/60: 3,0/29,6 kW - bei Warmwasser: 30,2 kW Konz. Abgasanschluss: 80/125 mm Adapterstück auf DN60/100 erhältlich Abmessungen - Höhe: 780 mm - Breite: 440 mm - Tiefe: 365 mm - Gewicht: 46 kg Zuläss. Betriebsüberdruck: 3 bar CE-Kennzeichen: beantragt Fabrikat: BUDERUS Buderus-Artikel-Nr.: 7738101102 Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Gas, Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer entsprechenden Fachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

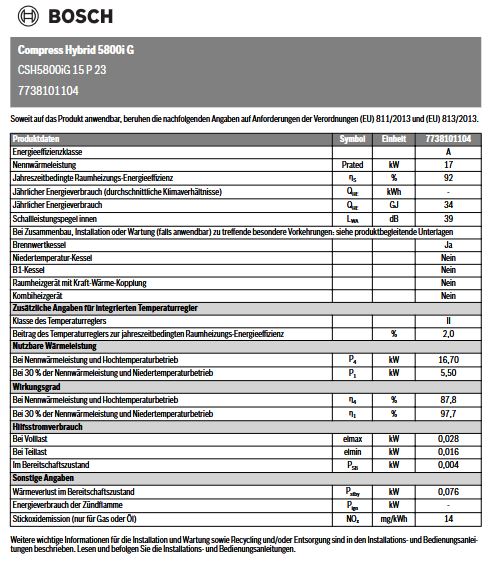

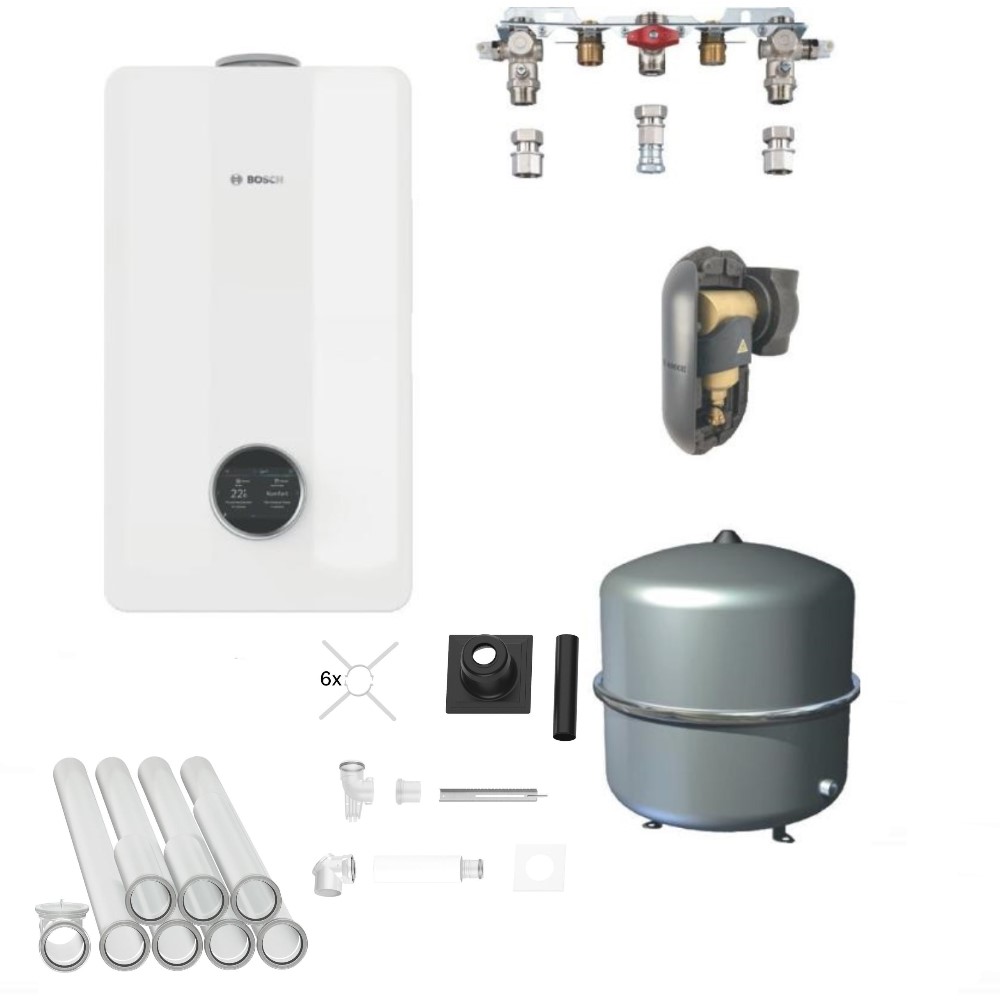

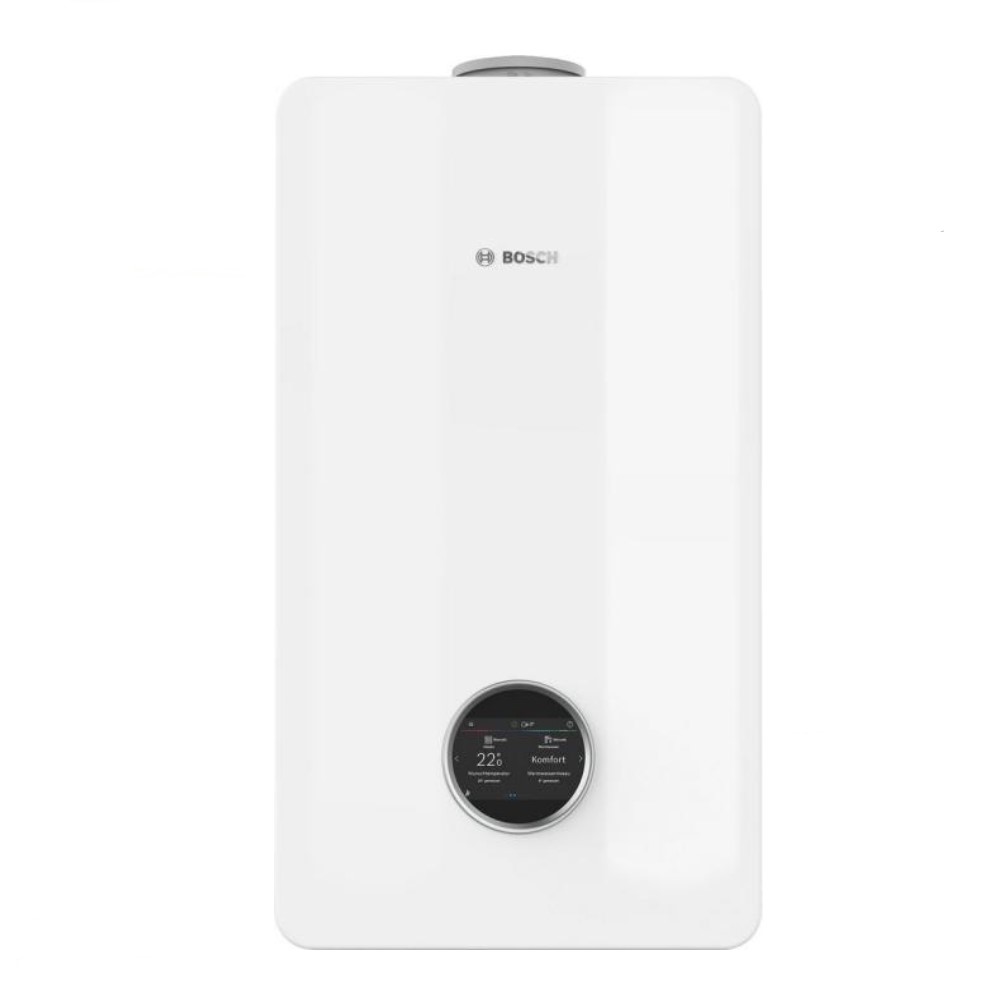

BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Herstellerteilenummer: 7738101104 Lieferumfang: BOSCH Hybridsystem, wandhängend CSH5800iG 15 P 23, mit Touch-Bedienfeld Technische Daten: Produkttyp: CSH5800iG 30 P 23 Farbe: Weiß Geeignete Brennstoffart: Erdgas H2 Ready: Ja Max. H2-Anteil: 20 % Kesseltyp: system Heizkreis-Pumpentyp: YES Max. Nennwärmeleistung (80/60 °C): 29,6 kW Max. Nennwärmeleistung: 29,6 kW Bei Nennwärmeleistung und Hochtemperaturbetrieb: 88,6 % Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98 % Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 % Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 102,5 % Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 % Max. Vorlauftemperatur: 88 °C Wasservolumen: 2 l Max. Warmwasser-Dauerleistung: 30,2 kW Nennwärmebelastung Warmwasser: 30,2 kW Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 3 kW Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 30,2 kW Anschlussart 1: 1/N/PE Schutzklasse (EN 61140): IPX4D Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 78 W Min. Abgasmassestrom (80/60 °C): 0,0014 kg/s Max. Abgasmassestrom (80/60 °C): 0,0135 kg/s Min. Abgastemperatur (80/60 °C): 56 °C Max. Abgastemperatur (80/60 °C): 68 °C Min. Abgastemperatur (50/30 °C): 31 °C Max. Abgastemperatur (50/30 °C): 49 °C Verfügbarer Förderdruck: 230 Pa Höhe: 780 mm Breite: 440 mm Tiefe: 365 mm Nettogewicht: 46,7 kg Gasanschluss: 3/4 Zoll Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll Abgasrohranschluss: 80 mm Luftanschluss-Durchmesser: 125 mm Energieeffizienzklasse: A Spektrum: A+++ ->D Nennwärmeleistung: 30 Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 Jährlicher Energieverbrauch: 62 Schallleistungspegel innen: 46 Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 9,8 Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 7738101106 Verpackungsabmessung: 500x400x975 mm Gesamtgewicht inkl. Verpackung: 48,7 kg Installation: Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden

VA Paket 4.3403 aroTHERM plus VWL 55/6 A S2 für Hybridsystem Herstellerteilenummer: 8000029035 Beschreibung: Wenig Platz im Keller oder in anderen Räumen? Die aroTHERM plus wird einfach außen aufgestellt. Mit ihrem modernen, kompakten Design macht sie überall im Garten eine gute Figur. Als Luft/Wasser-Wärmepumpe nutzt sie die kostenlose Umweltquelle Luft, um Wärme zu erzeugen und diese über Zuleitungen in die Inneneinheit im Heizraum zu leiten. Die hohe Warmwassertemperatur von bis zu 70 °C bietet Ihnen zudem Warmwasserkomfort nach Maß. Passend dazu ist der innen aufgestellt Hydrauliktower uniTOWER plus, der mit seinem integrierten 190-Liter-Speicher den Warmwasserbedarf einer vierköpfigen Familie abgedeckt. Wenn es mehr sein soll, empfehlen wir den Warmwasserspeicher uniSTOR plus/exclusive oder unseren Multi-Funktionsspeicher allSTOR exclusiv. Durch den besonders leisen Betrieb eignet sich diese Luft/Wasser-Wärmepumpe auch hervorragend zur Installation in dicht bebauten Gebieten bzw. Reihenhaussiedlungen. Die hohen Anforderngen der Nachtruhe werden ohne Probleme erfüllt und im Nachtmodus wird die Wärmepumpe noch leiser. Die aroTHERM plus kann problemlos auch bei dichter Bebauung, z. B. in Reihenhaussiedlungen, eingesetzt werden. Der Schalldruckpegel beträgt im Nachtmodus lediglich 46 dB(A) – das entspricht in etwa dem Geräusch, den ein Kühlschrank macht. Wird die aroTHERM plus in drei Metern Entfernung aufgestellt, beträgt der Schalldruckpegel sogar nur 29 dB(A), was dem Ticken einer Armbanduhr entspricht. Die leise aroTHERM plus braucht zudem mit ihrer 0,5 m² Stellfläche sehr wenig Platz im Garten. Technische Daten: Modulierender EC Lüfter - Hocheffizienz-Pumpe - Sensorgesteuerter Kältekreislauf - Sicherheitswärmetauscher(doppelwandig) - Automatisches Entlüftungsventil - Integrierter aktiver Kühlbetrieb (dafür muss das Heizsystem bauseitig vorbereitet sein) Heizleistung (A2W35) 2,0 kW Leistungszahl 3,9 Heizleistung (A-7W35) 5,4 kW Leistungszahl 2,6 Anschlüsse - Heizungs-Vor-/Rücklauf G 5/4 Betriebsdruck max. 3 bar maximale Temperatur - mit Wärmepumpe 60 Grd.C - mit Wärmepumpe+Zusatzheizung 75 Grd.C Höhe: 965 mm Breite: 1100 mm Tiefe:450 mm Gewicht 133 kg Schallleistungspegel 60 dB(A) Schutzart IP 25 Lufteintrittstemperatur -15/40 Grd.C Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 55 C A++ Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse 35 C A+++ (Spektrum A+++ bis D) VAILLANT Wärmepumpen-Steuerungssystem VWZ AI für Luft/Wasser-WP aroTHERM plus Ausstattung - 2 Sensoren VR 10 - 1 Montagezubehör (Schrauben, Dübel) - 1 Installationsanleitung - DIA System mit Klartextanzeige beleuchtet Einsatzmöglichkeiten: einsetzbar mit aroTHERM plus VWL z.B. für die Erweiterung eines bestehenden Heizsystem zum Hybridsystem Wird nicht benötigt wenn VWZ MEH 97/6 oder uniTower plus eingesetzt wird Bestell-Nr. 0010031643 Lieferumfang: 1x 0010021117 Heizungswärmepumpe aroTHERM plus VWL 55/6 A S2 1x 0010031643 Wärmepumpen- Steuerungssystem VWZ AI für aroTHERM plus VWL 1x 0020184846 VR 71 Mischer- und Solarmodul 1x 0020139895 VR 32/3 Buskoppler Installation: Für die Installation dieses Gerätes ist ein 400V Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden!

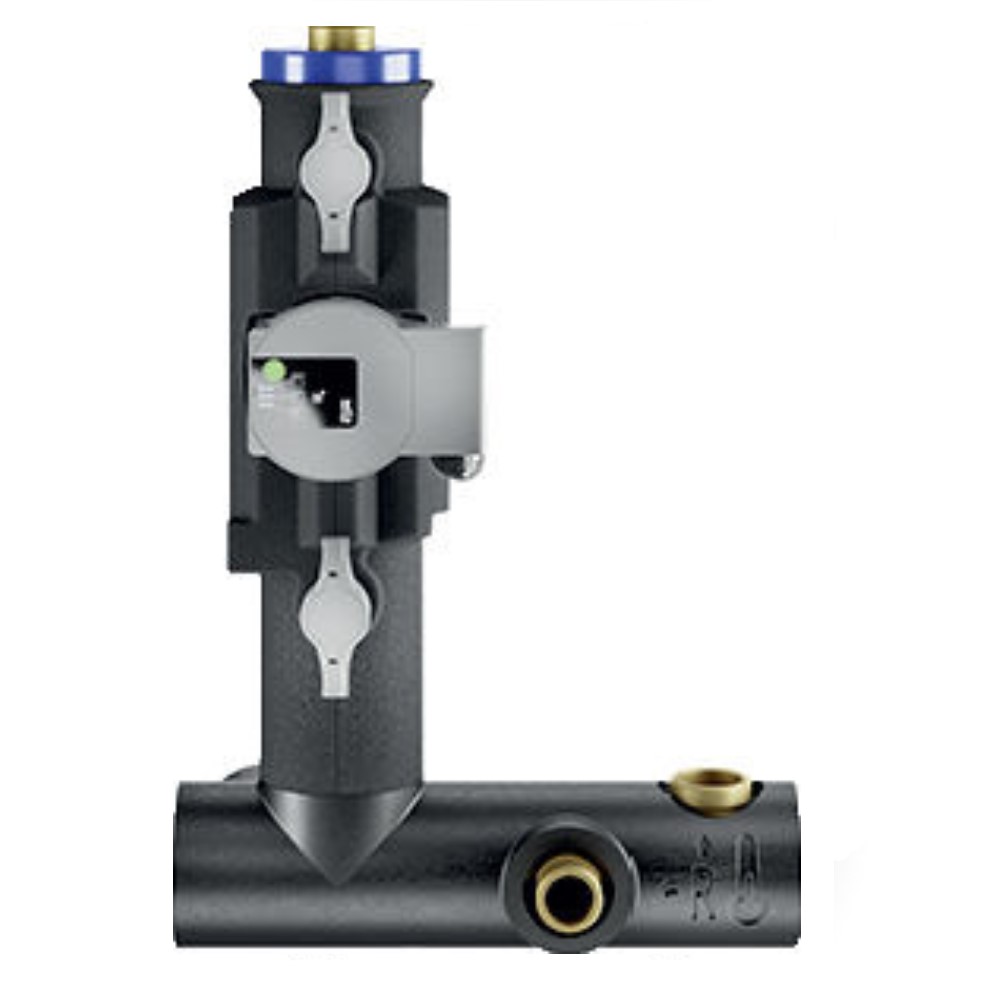

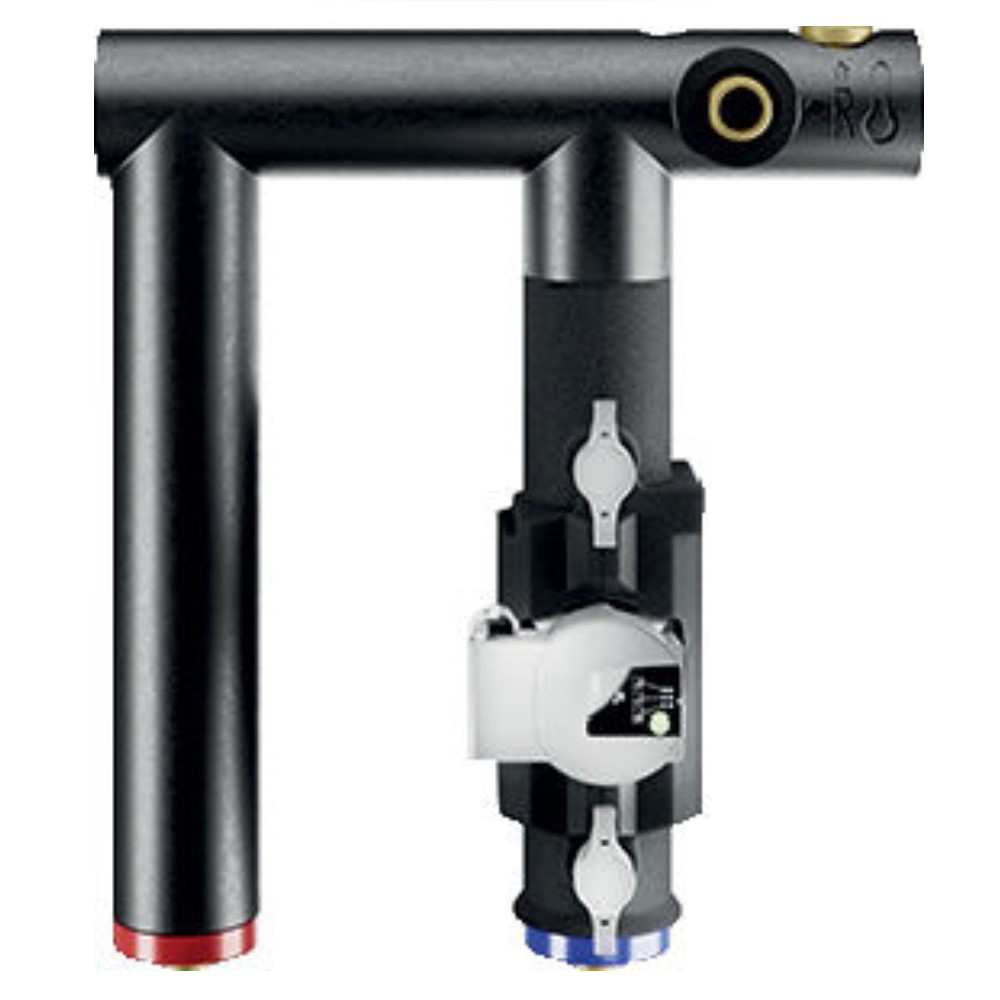

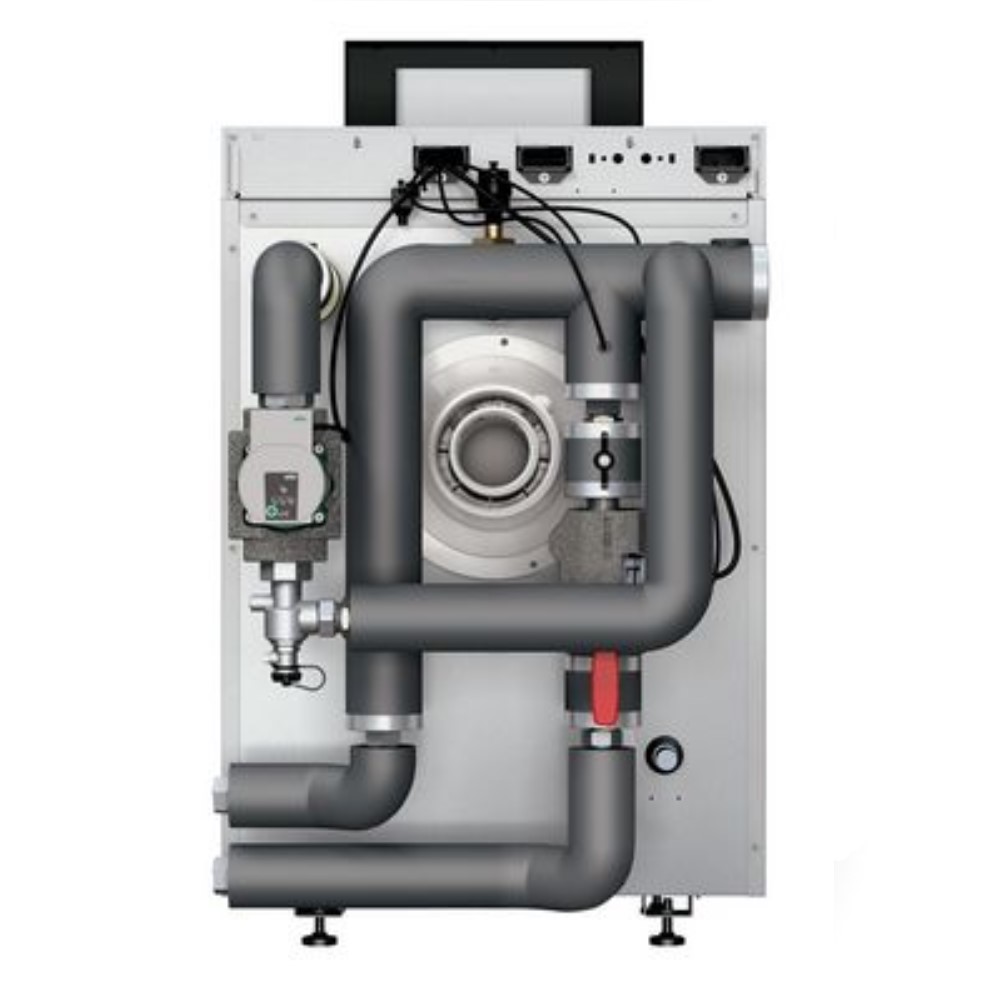

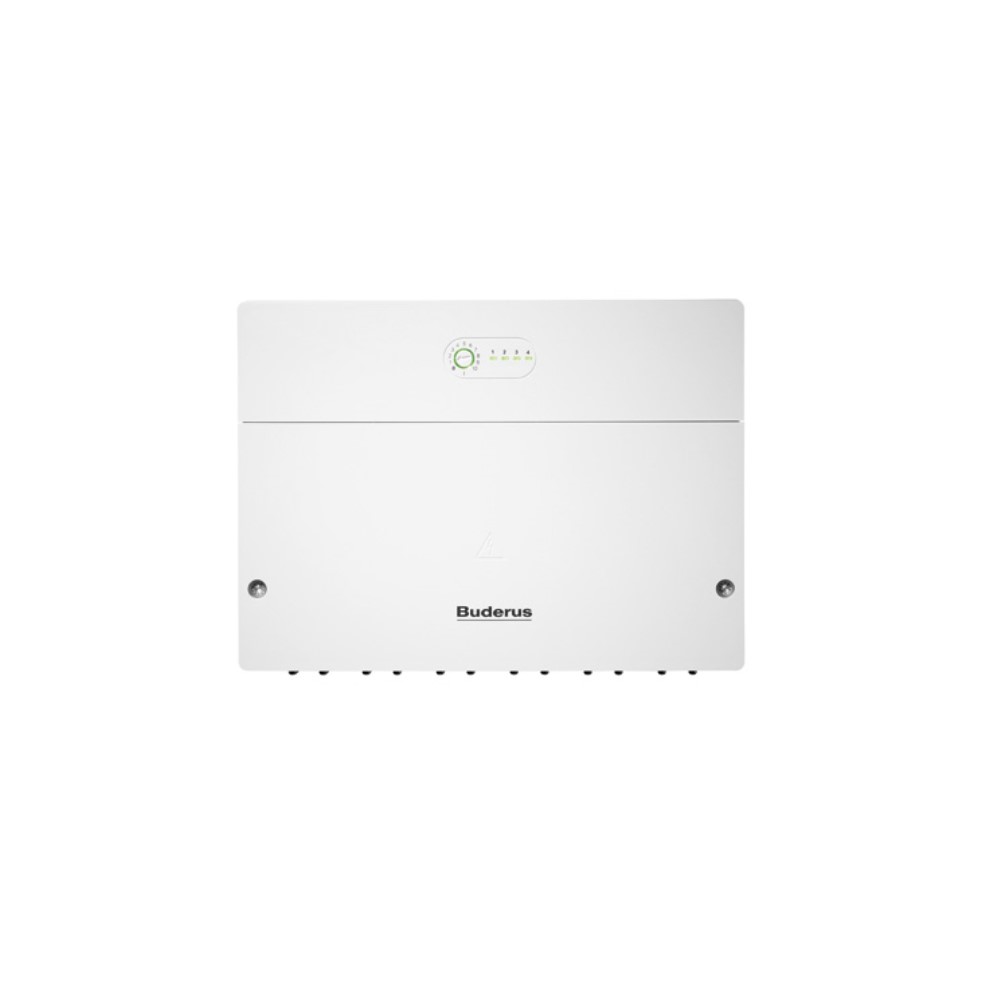

Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für GB212/KB192 Herstellerteilenummer: 7739623593 - Zur Nachrüstung eines Logano plus GB212-15 bis 30 kW, KB192i-15 bis 30 kW zu einen Wärmepumpen-Hybridsystem (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04) Lieferumfang: Außeneinheit WLW-5 MB A H Hybridmanager Logamatic HM200.2 Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30 Verbindungsleitungs-Set EMS 1200 mm Befestigungs-Set ODU Luft/Wasser Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus GB212 / KB192i bis 30 kW zu einem Wärmepumpen Hybridsystem. Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr- gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni- schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne Außeneinheit WLW-5 MB A H: Invertergeregelter Verdichter- und Gebläsebetrieb Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil Umweltfreundliches und natürliches Kältemittel R290 (Propan) Integrierte Kondensatwannenheizung Tragehilfe im Lieferumfang Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör) Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit Schnelle und einfache Installation SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 42 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22 kW bei A-7/W35) + Tonalität: 46+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32 kW bei A-7/W35) + Tonalität: 41,6+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A) - Nom. Luftvolumenstrom: 1320 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -22/+45 - Kompressor: Doppelrollkolben-Verdichter - Kältemittelmenge R290: 0,95 kg - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, 16 A - Wasserseitiger Anschluss Heizung: G 1" AG Abmessungen Breite: 1100 mm Höhe: 800 mm Tiefe: 540 mm Nettogewicht: 143 kg ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Nein Kältemitteltyp: R290 Treibhauspotential - GWP: 3 kgCO2eq Füllmenge Kältemittel: 0,95 kg Füllmenge Kältemittel: 0,003 tCO2eq Bauart des Kälte- kreises: Nicht hermetisch geschlossen

Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,für KB195-15 Herstellerteilenummer: 7739623596 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-15 zu einem Wärmepumpen-Hybridsystem, (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04). Lieferumfang: Außeneinheit WLW-5 MB A H Hybridmanager Logamatic HM200.2 Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30 Verbindungsleitungs-Set EMS 1200 mm Befestigungs-Set ODU Luft/Wasser Beschreibung Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr- gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni- schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne Außeneinheit WLW-5 MB A H: Invertergeregelter Verdichter- und Gebläsebetrieb Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil Umweltfreundliches und natürliches Kältemittel R290 (Propan) Integrierte Kondensatwannenheizung Tragehilfe im Lieferumfang Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör) Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit Schnelle und einfache Installation SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 42 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22 kW bei A-7/W35) + Tonalität: 46+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32 kW bei A-7/W35) + Tonalität: 41,6+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A) - Nom. Luftvolumenstrom: 1320 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -22/+45 - Kompressor: Doppelrollkolben-Verdichter - Kältemittelmenge R290: 0,95 kg - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, 16 A - Wasserseitiger Anschluss Heizung: G 1" AG Abmessungen Breite: 1100 mm Höhe: 800 mm Tiefe: 540 mm Nettogewicht: 143 kg ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Nein Kältemitteltyp: R290 Treibhauspotential - GWP: 3 kgCO2eq Füllmenge Kältemittel: 0,95 kg Füllmenge Kältemittel: 0,003 tCO2eq Bauart des Kälte- kreises: Nicht hermetisch geschlossen

Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HB-SetHYC25,MAG18l,für GBH172/192i2 Herstellerteilenummer: 7739623590 - Ergänzungs-Set zur Nachrüstung eines Logamax plus GBH192i.2/GBH172iT bis 35 kW zu einen Wärmepumpen-Hybridsystem Lieferumfang: Außeneinheit WLW-5 MB A H Hybridbox HB-Set HYC25 Verbindungsleitungs-Set EMS 1200 mm Hybridmanager HM200 Logafix Ausdehnungsgefäß BU-H 18 l Buderus Logafix Kappenventil MS 3/4 Flamco Flexcon Aufhängezarge Typ MB 3 Befestigungs-Set ODU Luft/Wasser Beschreibung Hybridgruppe HW-Set HYC25: Hybridgruppe HB-Set HYC25 zur Einbindung eines Logamax plus GBH172iT ab Bj. 07/22 in ein Wärmepumpen-Hybridsystem. Die Hybrid-Hydraulikbox HB-SetHYC25 als zentrale hydraulische Komponente ermöglicht den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellenWärmeerzeuger über einen Puffer.Die Hybrid-Hydraulikbox HB-SetHYC25 ist werkseitig verdrahtet und besteht aus: - Umwälzpumpe mit LIN-Bus - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne Außeneinheit WLW-5 MB A H: Invertergeregelter Verdichter- und Gebläsebetrieb Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil Umweltfreundliches und natürliches Kältemittel R290 (Propan) Integrierte Kondensatwannenheizung Tragehilfe im Lieferumfang Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör) Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit Schnelle und einfache Installation SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 42 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22 kW bei A-7/W35) + Tonalität: 46+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32 kW bei A-7/W35) + Tonalität: 41,6+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A) - Nom. Luftvolumenstrom: 1320 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -22/+45 - Kompressor: Doppelrollkolben-Verdichter - Kältemittelmenge R290: 0,95 kg - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, 16 A - Wasserseitiger Anschluss Heizung: G 1" AG Abmessungen Breite: 1100 mm Höhe: 800 mm Tiefe: 540 mm Nettogewicht: 143 kg ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Nein Kältemitteltyp: R290 Treibhauspotential - GWP: 3 kgCO2eq Füllmenge Kältemittel: 0,95 kg Füllmenge Kältemittel: 0,003 tCO2eq Bauart des Kälte- kreises: Nicht hermetisch geschlossen

Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HW-SetHYC25,MAG18l für GB192 Herstellerteilenummer: 7739623599 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logamax plus GB192i.2 bis 35 kW zu einem Wärmepumpen-Hybridsystem Lieferumfang: Außeneinheit WLW-5 MB A H Hybridgruppe HW-Set HYC25 zum Anschlussan den GB192i.2/GB182i.2/GB172i.2 Verbindungsleitungs-Set EMS 1200 mm Logafix Ausdehnungsgefäß BU-H 18 l Buderus Logafix Kappenventil MS 3/4 Flamco Flexcon Aufhängezarge Typ MB 3 Befestigungs-Set ODU Luft/Wasser Beschreibung Hybridgruppe HW-Set HYC25: Hybridgruppe HW-Set HYC25 zum Anschluss an den GB192i.2/GB182i.2/GB172i.2 Die Rohrgruppe HW-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr- gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni- schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne Außeneinheit WLW-5 MB A H: Invertergeregelter Verdichter- und Gebläsebetrieb Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil Umweltfreundliches und natürliches Kältemittel R290 (Propan) Integrierte Kondensatwannenheizung Tragehilfe im Lieferumfang Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör) Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit Schnelle und einfache Installation SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 42 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22 kW bei A-7/W35) + Tonalität: 46+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32 kW bei A-7/W35) + Tonalität: 41,6+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A) - Nom. Luftvolumenstrom: 1320 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -22/+45 - Kompressor: Doppelrollkolben-Verdichter - Kältemittelmenge R290: 0,95 kg - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, 16 A - Wasserseitiger Anschluss Heizung: G 1" AG Abmessungen Breite: 1100 mm Höhe: 800 mm Tiefe: 540 mm Nettogewicht: 143 kg ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Nein Kältemitteltyp: R290 Treibhauspotential - GWP: 3 kgCO2eq Füllmenge Kältemittel: 0,95 kg Füllmenge Kältemittel: 0,003 tCO2eq Bauart des Kälte- kreises: Nicht hermetisch geschlossen

Buderus Logaplus Erg.-Set WLW-5 MB A H ODU5,HF-SetHYC25,HM200,BCS36,für KB195BZ Herstellerteilenummer: 7739623599 - Ergänzungs-Set zur nachträglichen Erweiterung eines Logano plus KB195i-19/25 zu einem Wärmepumpen-Hybridsystem, (Systemvoraussetzungen: (I)MC120 oder (I) MC110 ab Version 2.09 und RC310 ab Version NF74.04) Lieferumfang: Außeneinheit WLW-5 MB A H Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30, KB195i-15/19/25 Hybridmanager Logamatic HM200.2 Verbindungsleitungs-Set EMS 1200 mm Buderus Adapter HF-Set HYC25-1 Buderus Anschluss-Set BCS36 Befestigungs-Set ODU Luft/Wasser Beschreibung Hybridgruppe HF-Set HYC25: Hybridgruppe HF-Set HYC25 zum Anschluss an den KB192i-15/22/30, GB212-15/22/30, KB195i-15/19/25. Die Rohrgruppe HF-Set HYC25 als zentrale hydraulische Komponente ermöglicht in Verbindung mit weiteren optionalen Rohr- gruppen den Anschluss einer Wärmepumpen- Außeneinheit an einen konventionellen Wärmeerzeuger. Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Re- gelung und zum Anschluss der elektroni- schen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200 notwendig. Besteht aus: - Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert - 2x Temperaturfühler - Entlüfter - Kugelhähne Außeneinheit WLW-5 MB A H: Invertergeregelter Verdichter- und Gebläsebetrieb Silent PLUS Technologie auf nächstem Level mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor Kältekreis mit Doppelrollkolben-Verdichter und elektronischem Expansionsventil Umweltfreundliches und natürliches Kältemittel R290 (Propan) Integrierte Kondensatwannenheizung Tragehilfe im Lieferumfang Boden-, Sockel oder Wandmontage (Montagesockel und Wandhalter Zubehör) Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit Schnelle und einfache Installation SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet Angabe gemäß EN 12102: - Schallleistungspegel n. ErP: 42 dB(A) - Max. Schallleistungspegel im Tagbetrieb + Tonalität: 53+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 3 mit 3,22 kW bei A-7/W35) + Tonalität: 46+0 dB(A) - Max. Schallleistungspegel im reduzierten Nachtbetrieb (silent mode 4 mit 2,32 kW bei A-7/W35) + Tonalität: 41,6+0 dB(A) - Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 34 dB(A) - Nom. Luftvolumenstrom: 1320 qm/h - Außenlufttemperatur min./max. Heizbetrieb: -22/+45 - Kompressor: Doppelrollkolben-Verdichter - Kältemittelmenge R290: 0,95 kg - Elektr. Anschluss: 1L/N/PE/230V/50Hz - Sicherungsautomat: 1polig, 16 A - Wasserseitiger Anschluss Heizung: G 1" AG Abmessungen Breite: 1100 mm Höhe: 800 mm Tiefe: 540 mm Nettogewicht: 143 kg ANGABEN IN BEZUG AUF EU F-GAS VERORDNUNG 517/2014 Umwelttechnischer Hin- weis: Nein Kältemitteltyp: R290 Treibhauspotential - GWP: 3 kgCO2eq Füllmenge Kältemittel: 0,95 kg Füllmenge Kältemittel: 0,003 tCO2eq Bauart des Kälte- kreises: Nicht hermetisch geschlossen
