BEMM Pawa VL - Design Paneelheizkörper Heizwand Heizkörper Vertikalheizkörper
BEMM Plawa VL - Paneelheizwand vertikal einlagig weiss RAL9016
einlagig mit Lamellen / Mittenanschluss 50 mm
Beschreibung:

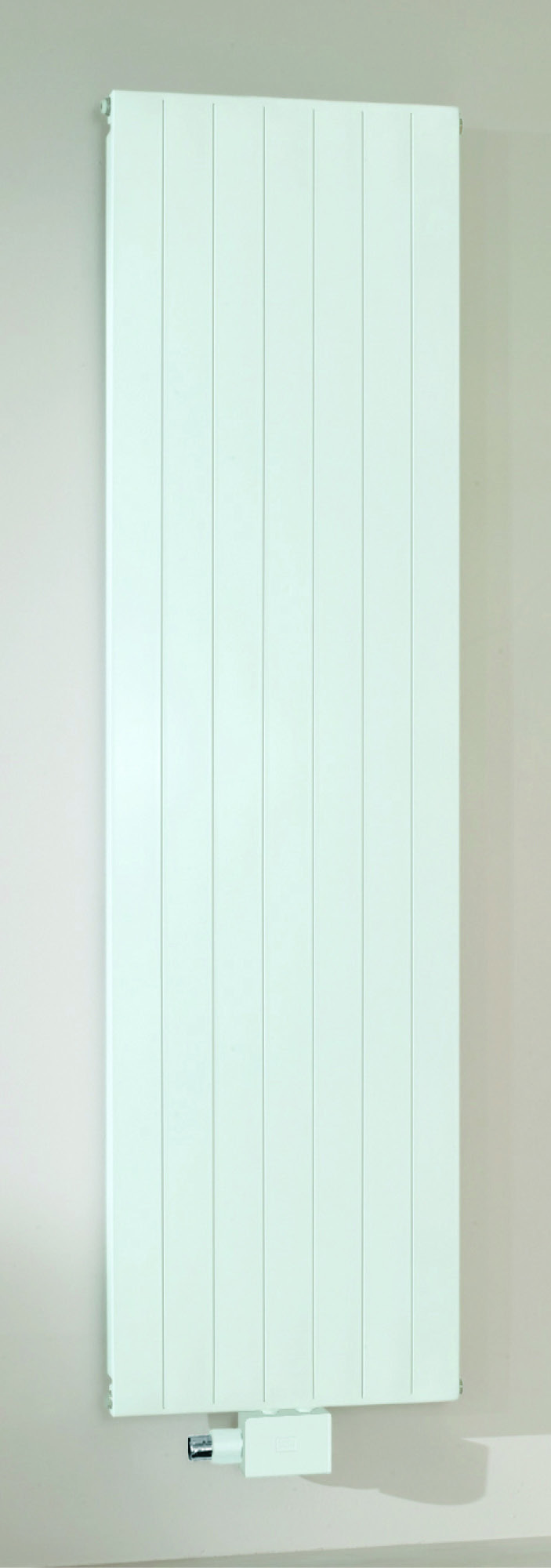

BEMM Pawa VL - Vertikale Paneelheizwände Elegante Paneelheizwände mit den feinen Linien. Die vertikale Paneelheizwand mit dem Linear-Design. Pawa können flach und unauffällig in die Architektur integriert werden oder als leistungsstarkes Gestaltungselement betont werden. Die Vielzahl der Abmessungen, die feine Abstufung in Länge und Höhe und die Farbenvielfalt
bieten alle Möglichkeiten, auch bei der Modernisierung.
Die Serie Pawa ist erhältlich als einreihiges Modell, einreihig mit Lamelle, zweireihig, zweireihig mit Lamelle, sowie zweireihig mit doppelter Lamelle. Alle Bautypen mit Lamellen werden serienmäßig jeweils mit 2 Seitenblenden geliefert, die 15 mm nach innen eingerückt sind für optionale Anbringung von 1 oder 2 Handtuchhaltern. Die Seitenblenden sind optional auch für die Varianten ohne Lamellen lieferbar. Als Austauschmodell mit maßgefertigten seitlichen Anschlüssen erhältlich. Darüber hinaus kann der Pawa VL auch in Sonderbauhöhen geliefert werden. Pawa V als Ventilheizkörper möglich
Vorteile der BEMM Pawa VL:
- Modell- und Größenvielfalt
- Modelle ohne Lamellen ausgezeichnet für die Erfüllung hoher hygienischer Anforderungen
- Serienmäßige Austausch-Ausführungen
- Mit Aufhängelaschen für alle gängigen Konsolen
- Serienmäßig GUV-gerecht
- Für Einrohrheizung mit BEMM-U-Ventilblock geeignet

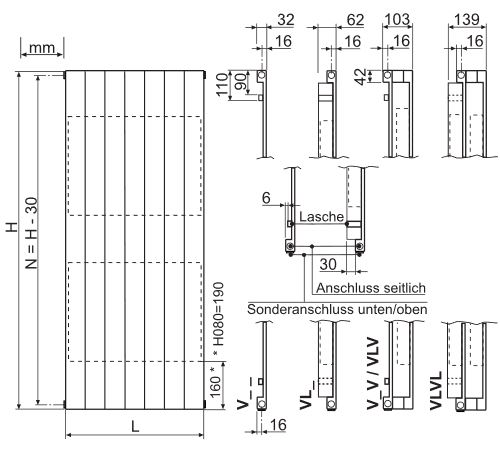

Technische Daten:
- Serienmäßiges Zubehör: 2 Entlüftungsstopfen DN 15 (1/2“)
- Flachprofilrohren 70 x 11 mm
- geschweißter Ausführung aus Qualitätsstahlblech
- Oberfläche umweltfreundlich, emissionsfrei pulverbeschichtet DIN 55900
- eingebrannt. Standardfarbton Weiss 9016
- Wärmeleistungen nach DIN EN 442-
- Sammlerbalken: 32 mm
- max. Betriebsdruck: 5 bar
- max. Betriebstemperatur: 100 °C
- Mittenanschluss: 50 mm
- Bohrkonsolen Befestigung im Lieferumfang
Höhe | Breite | Wärmeleistung bei 75/65/20 °C | Wärmeleistung bei 55/45/20 °C |
1800 mm | |||
350 mm | 861 Watt | 420 Watt | |
420 mm | 1034 Watt | 504 Watt | |
490 mm | 1206 Watt | 588 Watt | |
560 mm | 1378 Watt | 672 Watt | |
630 mm | 1550 Watt | 756 Watt | |
700 mm | 1723 Watt | 840 Watt | |
840 mm | 2067 Watt | 1008 Watt | |
2000 mm | |||
420 mm | 1115 Watt | 543 Watt | |
490 mm | 1300 Watt | 634 Watt | |
560 mm | 1486 Watt | 724 Watt | |
630 mm | 1672 Watt | 815 Watt | |
700 mm | 1858 Watt | 905 Watt |

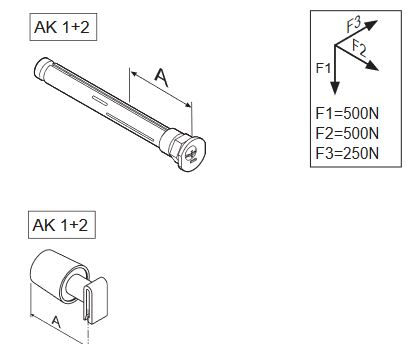

Technische Daten Befestigung:
- mit Excenter für Höhenverstellung
- mit Tiefenskala
- 18 mm Durchmesser
- Länge 130 mm
- Wandabstand bis 50 mm
- verzinkt. Uneingeschränkt für alle Paneelheizwände Pawa
- Distanzhalter für alle Heizkörper mit Laschen
- aus weißem Nylon
- Abstand stufenlos regulierbar von 30 - 70 mm
Lieferumfang:
- gewählter BEMM Pawa VL einlagig mit Lamellen
- Wandbefestigung Bohrkonsole
- Abstandshalter
- Montage- und Betriebsanleitung
Lieferung:
- Bitte eine Handynummer angeben!
- Vor Lieferung erhalten Sie eine SMS mit einem Link, dieser muss bestätigt werden.
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
