Atmos Holzvergaser Paket DC 22 GSE Holzkessel Pufferspeicher 1500 Liter Laddomat
Art.Nr.: |
135251594
|
Herst.Nr.: |
01.04.22
|
EAN: | 7427031419398 |
Lieferzeit: |
3 Monate |
7.396,06 €*
inkl. 19% MwSt. zzgl. 0.00 € Versand
Beschreibung Atmos Holzvergaser:
Die Holzvergaser der GSE Serie gehören zu den effektivsten und in Deutschland am häufigsten eingesetzten Heizkessel der Marke ATMOS. Die ATMOS GSE Holzvergaser zeichnen sich besonders durch ihren hohen Wirkungsgrad und ihre hervorragenden Emissionswerte aus und werden somit auch finanziell durch das BAFA gefördert. Der Aufbau dieser Holzvergaser ist eine Weiterentwicklung der älteren GS Serie. Somit ist bei beiden Serien bereits der Füllraum keramisch ausgekleidet. Diese von ATMOS patentierte Schutzkeramik hat eine V- förmige Geometrie, was ein optimales Nachrutschen des Brenngutes ermöglicht und somit ein vollständiges Ausbrennen bietet. Auch die Brennkammern der ATMOS GSE Serie sind vollständig durch Keramik geschützt. Somit wird eine lange Lebensdauer er ATMOS GSE Holzvergaser ermöglicht. Der höhere Wirkungsgrad der GSE Serie gegenüber anderen Serien ist auf den effizienten Rauchgaskanal zurück zu führen. Dieser ist größer und leistungsstärker und unterscheidet sich wesentlich im Aufbau zu den anderen ATMOS Holzvergaser Serien. In ihm sind große Röhrenwärmetauscher integriert, welche die Abgastemperatur nochmals reduzieren und den Wirkungsgrad somit erhöhen.
Vorteile des Atmos DC 22 GSE:
- Holzvergaser aus hochwertigem 6 und 8 mm Kesselstahl
- kompakter, robuster Kesselaufbau
- großer Füllraum für lange Heizintervalle
- keramische Brennkammer
- hoher Wirkungsgrad, bei geringem Brennstoffverbrauch
- einfache Bedienung, geringer Reinigungsaufwand
- hervorragende Staub- und CO Werte
- ausgestattet mit sep. Rauchgasthermostaten, der permanente Kontrolle der Abgastemperatur sicher stellt
- integrierter Sicherheitswärmetauscher für thermische Ablaufsicherung
- großer Abgaswärmetauscher im Rauchgaskanal
- Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
- optimales Abbrandverhalten durch V-förmige Füllraumgeometrie und Vermeidung von Hohlbrand
- serienmäßig mit stromsparendem Saugzuggebläse
- Begrenzung der max. Abgastemperatur über Belimo-Stellmotor
- standardmäßige Pufferladeregelung
Technische Daten:
- Nennwärmeleistung: 23 kW
- Wirkungsgrad: bis 90,7 %
- Scheizholzlänge: 330 mm
- Breite: 680 mm
- Höhe: 1282 mm
- Tiefe: 820 mm
- Gewicht: 373 kg
- Staub Emission: 14 mg/m³
- CO Emission: 140 mg/m³
Beschreibung TWL Pufferspeicher Typ P:
Unsere Pufferspeicher des Typ P, Typ PR und Typ PR2 mit ausreichenden Anschlüssen, finden Anwendung in Heizungs-, Festbrennstoff- und Solaranlagen, sowie bei Blockheizkraftwerken. Die Muffenanordnung 180° ist bei den 300 Liter bis 1000 Liter Speichern erhältlich und ab 1500 Liter ist die Muffenanordnung 100°. Zu diesen Pufferspeichern bieten wir u.a. auch passende Elektro-Heizstäbe, Frischwasserstationen, Festbrennstoffkessel und Solaranlagen an.
Technische Daten:
- Behälter und Wärmetauscher aus Qualitätsstahl S235JRG2, nach DIN 4763 und Euronorm EN 12897 gefertigt
- Materialstärke Behälter ca. 4,0 mm; Deckel und Boden ca. 4,5 mm
- Behälter innen roh, außen schwarz grundiert
- Betriebsdruck Behälter max. 3 bar
- Rohrschlange 4,5 bar
- Prüfdruck 2-fach
- Betriebstemperatur max. 95 °C; Rohrschlange 110 °C
- oben und unten mit Einströmrohren zur strömungsarmen Be- und Entladung
- zusätzlich Muffen und Sonderanfertigungen auf Anfrage möglich
- bei Anlieferung Speicher auf Einwegpalette
Beschreibung Laddomat 21-100:
Perfekte Schichtung im Pufferspeicher ist die Voraussetzung eines bequemen und hocheffizienten Heizsystems. Die Laddomat Produkte laden den Pufferspeicher mit einem geringen Duchfluss, wodurch die Schichtung optimiert wird. Sobald angeheizt wird, startet der Kessel automatisch und der kleine Kreislauf „Bypass“ zwischen Kessel und Laddomat beginnt zu arbeiten.
Durch die frühzeitige Zirkulation des Wassers wird die Arbeitstemperatur schnell erreicht und damit auch der Beginn der Ladung des Pufferspeichers. Der Laddomat pumpt heißes Wasser so langsam und kontrolliert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt. Im gleichen Vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser - heißes Wasser vom Kesselvorlauf wird mit etwas kaltem Wasser aus dem Pufferrücklauf vermischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständige Ladung des Pufferspeichers, weil das Thermoelement den Bypass-Eingang sperrt.
Technische Daten:
- Schütz von Korrosion und Kondenswasserbildung
- Erhöht die Rücklauftemperatur zum Kessels / Kaminofen
- Steigern der Betriebstemperatur des Kessels / Kaminofens
- Verlängert die Lebensdauer des Kessels / Kaminofens
- Steigert den Wirkungsgrad des Kessels / Kaminofens ( durch den ''ByPass'')
- Mit Selbstzirkulationsfunktion (Schwerkraftprinzip)
- Regelt den Ladevorgang des Pufferspeichers
- Typ: Laddomat 21-100 von Thermoventiler
- Pumpe: Wilo Para 25/1-6
- Thermoventil 78 °C
- absperrbare Schwerkraftbremse
- 3x Kugelhahn 1 1/4" IG
- 3 Thermometer
- inkl. Isolierung
- Kesselleistung: max. 35 kW
Beschreibung Ausdehnungsgefäß:
Membran - Druckausdehnungsgefäße nach Druckgeräterichtlinie 9723/EG und DIN EN 13831 für den Einsatz in geschlossenen Heizungsanlagen nach DIN EN 12828.
Technische Daten:
- Membrane geprüft nach DIN EN 13831
- mit EG - Baumusterzertifikat
- max. Anlagentemperatur: -10°C + 120°C
- Farbe: rot pulverbeschichtet / hochglänzend
- flachdichtender Systemanschluss mit Gewinde
- Inhalt: 200 Liter
- Durchmesser: 600 mm
- Höhe: 812 mm
- Anschluß: 1"
- Max. Betriebsdruck: 6 bar
- Vordruck: 2,5 bar

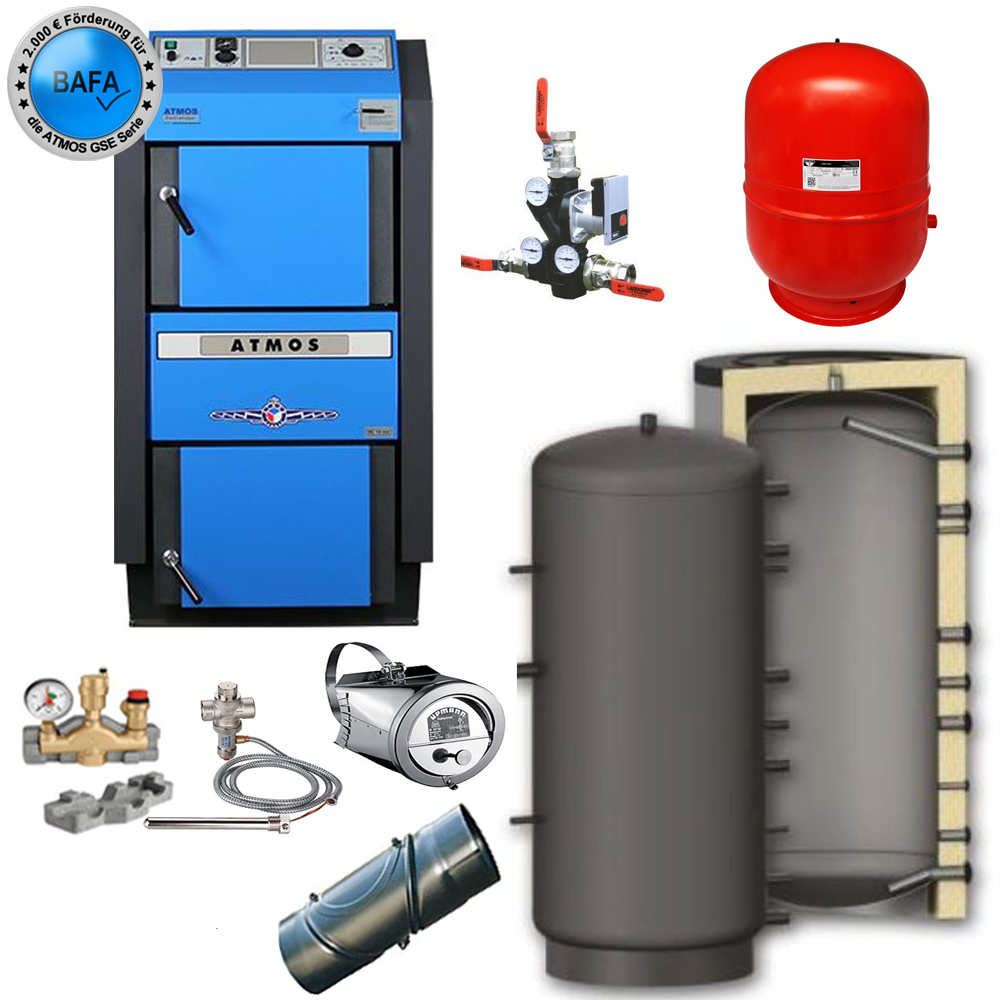

Lieferumfang:
- Holzvergaser DC25GSE
- Feuerzugregler
- Rauchgasgebläse
- Reinigungsset
- Kesselsicherheitsgruppe 1"
- Thermische Ablaufsicherung STS 20
- Laddomat 21-100 mit Wilo Hocheffizienzpumpe
- Ausdehnungsgefäß 200 Liter
- Zugbegrenzer für Rauchrohrmontage
- TWL-Pufferspeicher Typ P 1500 Liter inkl. TLB Ökoline Isolierung
- Rauchrohr Anschlussstück 125 x 150 mm
- Kappenventil
Allg. Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
