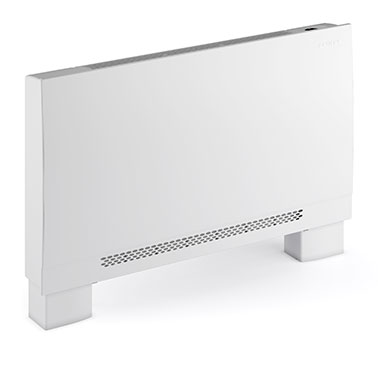

Arbonia Wohnraum Fan Coil Heizkörper Größe 4 Condiline DXH-ECM-MV-3V-CB-T 40

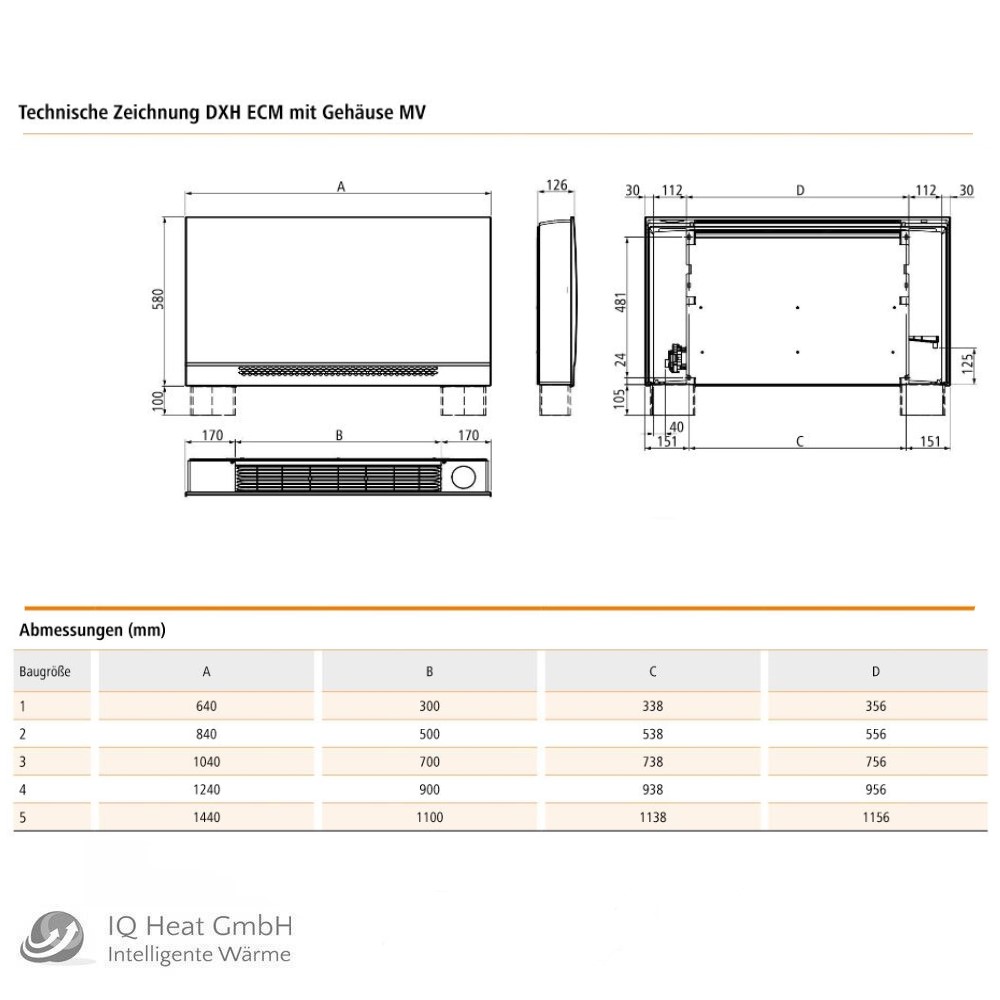

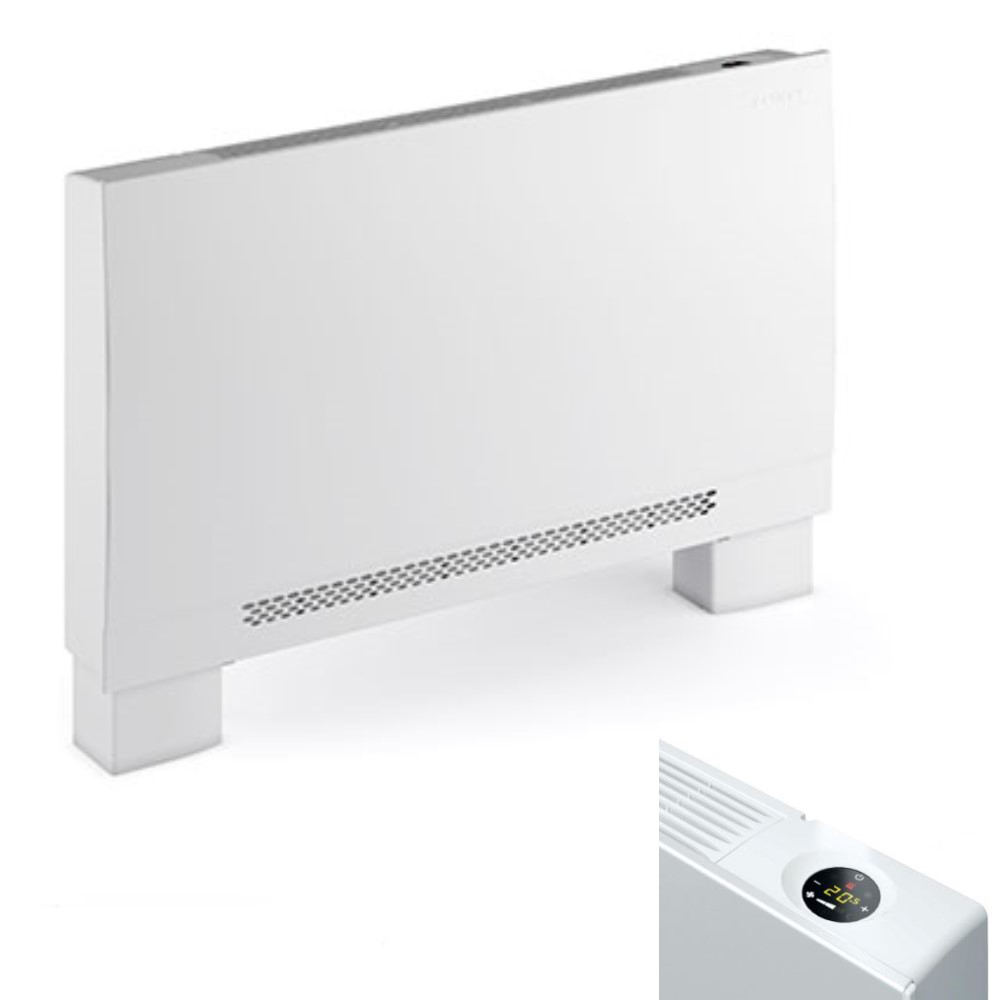

Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-2V-CB-T 20 Herstellerteilenummer: DXH32010840L12A Abmessungen: Variante MV: 840 x 580 x 126 mm (LxHxT Beschreibung: DXH Wohnraum-Fan Coil ideal zur Kombina- tion mit Wärmepumpen für niedrige Tempe- ratursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellab- hängig). Geeignet für Neubau und Moder- nisierung. Baugröße 2 Eigenschaften/Montage: 2-Leiter (ein Wärmetauscher) Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert. Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel. Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann. Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech. Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert. Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert. Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite. Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen). Technische Daten: Betriebsbedingungen: Max. Wassertemperatur: 85 C Min. Wassertemperatur: 6 C Max. Betriebsdruck: 10 bar Rel. Luftfeuchte: 15 - 75 % Max. Lufttemperatur: 40 C Min. Lufttemperatur: 6 C Max. Glykolanteil: 50 % Achtung: Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein externes Signal oder über einen Anlegefühler realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen! DXH32010840L12A 2-Leiter System DXH-ECM-20 KÜHLEN 7 C / 12 C / 27 C Drehzahl () Max. Mittl. Min. Gesamtkühlleistung (W) 1.692 1.189 688 Sensible Kühlleistung (W) 1.267 870 495 Luftausblastemperatur (C) 14 14 15 Wasserdurchfluss (l/h) 293 206 119 Wasserdruckverlust (kPa) 08 05 03 HEIZEN 50 C/ 40 C/ 20 C ! ! ! Gesamtheizleistung (W) 1.982 1.457 1.079 Luftausblastemperatur (C) 39 41 43 Wasserdurchfluss (l/h) 170 125 93 Wasserdruckverlust (kPa) 04 03 03 ALLGEMEIN ! ! ! Luftvolumenstrom (m3/h) 305 205 125 Schalldruckpegel (dB(A)) 43 33 21 Schallleistungspegel (dB(A)) 52 42 30 Leistungsaufnahme (W) 14 06 04 ---------------------------------------- Buderus-Artikel-Nr.: 7738341957 Lieferumfang: Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-2V-CB-T 20

Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-3V-CB-T 20 Herstellerteilenummer: DXH32010840L22A Abmessungen: Variante MV: 840 x 580 x 126 mm (LxHxT ) Beschreibung: DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Moder- nisierung. Baugröße 2 Eigenschaften/Montage: 2-Leiter (ein Wärmetauscher) Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert. Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel. Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann. Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech. Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert. Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert. Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite. Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen). Technische Daten: Betriebsbedingungen: Max. Wassertemperatur: 85 C Min. Wassertemperatur: 6 C Max. Betriebsdruck: 10 bar Rel. Luftfeuchte: 15 - 75 % Max. Lufttemperatur: 40 C Min. Lufttemperatur: 6 C Max. Glykolanteil: 50 % Achtung: Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein externes Signal oder über einen Anlegefühler realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen! DXH32010840L12A 2-Leiter System DXH-ECM-20 KÜHLEN 7 C / 12 C / 27 C Drehzahl () Max. Mittl. Min. Gesamtkühlleistung (W) 1.692 1.189 688 Sensible Kühlleistung (W) 1.267 870 495 Luftausblastemperatur (C) 14 14 15 Wasserdurchfluss (l/h) 293 206 119 Wasserdruckverlust (kPa) 08 05 03 HEIZEN 50 C/ 40 C/ 20 C ! ! ! Gesamtheizleistung (W) 1.982 1.457 1.079 Luftausblastemperatur (C) 39 41 43 Wasserdurchfluss (l/h) 170 125 93 Wasserdruckverlust (kPa) 04 03 03 ALLGEMEIN ! ! ! Luftvolumenstrom (m3/h) 305 205 125 Schalldruckpegel (dB(A)) 43 33 21 Schallleistungspegel (dB(A)) 52 42 30 Leistungsaufnahme (W) 14 06 04 ---------------------------------------- Buderus-Artikel-Nr.: 7738341960 Lieferumfang: Arbonia Wohnraum- Fan Coil, Größe 2 Condiline DXH-ECM-MV-3V-CB-T 20

Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30 Herstellerteilenummer: DXH33011040L12A Abmessungen: Variante MV: 1040 x 580 x 126 mm (LxHxT) Beschreibung: DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3 Eigenschaften/Montage: 2-Leiter (ein Wärmetauscher) Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert. Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel. Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann. Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech. Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert. Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert. Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite. Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen). Technische Daten: Betriebsbedingungen: Max. Wassertemperatur: 85 C Min. Wassertemperatur: 6 C Max. Betriebsdruck: 10 bar Rel. Luftfeuchte: 15 - 75 % Max. Lufttemperatur: 40 C Min. Lufttemperatur: 6 C Max. Glykolanteil: 50 % Achtung: Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein externes Signal oder über einen Anlegefühler realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen! DXH33011040L12A 2-Leiter System DXH-ECM-30 KÜHLEN 7 C / 12 C / 27 C Drehzahl () Max. Mittl. Min. Gesamtkühlleistung (W) 2.692 1.963 945 Sensible Kühlleistung (W) 1.971 1.402 671 Luftausblastemperatur (C) 14 13 16 Wasserdurchfluss (l/h) 467 339 163 Wasserdruckverlust (kPa) 20 12 05 HEIZEN 50 C/ 40 C/ 20 C ! ! ! Gesamtheizleistung (W) 3.225 2.352 1.717 Luftausblastemperatur (C) 40 42 44 Wasserdurchfluss (l/h) 277 202 148 Wasserdruckverlust (kPa) 08 05 04 ALLGEMEIN ! ! ! Luftvolumenstrom (m3/h) 470 315 190 Schalldruckpegel (dB(A)) 44 34 23 Schallleistungspegel (dB(A)) 53 43 32 - Leistungsaufnahme (W) 22 09 04 ---------------------------------------- Buderus-Artikel-Nr.: 7738341981 Lieferumfang: Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-2V-CB-T 30

Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-3V-CB-T 30 Herstellerteilenummer: DXH33011040L22A Abmessungen: Variante MV: 1040 x 580 x 126 mm (LxHxT) Beschreibung: DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3 Eigenschaften/Montage: 2-Leiter (ein Wärmetauscher) Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert. Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel. Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann. Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech. Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert. Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert. Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite. Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen). Technische Daten: Betriebsbedingungen: Max. Wassertemperatur: 85 C Min. Wassertemperatur: 6 C Max. Betriebsdruck: 10 bar Rel. Luftfeuchte: 15 - 75 % Max. Lufttemperatur: 40 C Min. Lufttemperatur: 6 C Max. Glykolanteil: 50 % Achtung: Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein externes Signal oder über einen Anlegefühler realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen! DXH33011040L12A 2-Leiter System DXH-ECM-30 KÜHLEN 7 C / 12 C / 27 C Drehzahl () Max. Mittl. Min. Gesamtkühlleistung (W) 2.692 1.963 945 Sensible Kühlleistung (W) 1.971 1.402 671 Luftausblastemperatur (C) 14 13 16 Wasserdurchfluss (l/h) 467 339 163 Wasserdruckverlust (kPa) 20 12 05 HEIZEN 50 C/ 40 C/ 20 C ! ! ! Gesamtheizleistung (W) 3.225 2.352 1.717 Luftausblastemperatur (C) 40 42 44 Wasserdurchfluss (l/h) 277 202 148 Wasserdruckverlust (kPa) 08 05 04 ALLGEMEIN ! ! ! Luftvolumenstrom (m3/h) 470 315 190 Schalldruckpegel (dB(A)) 44 34 23 Schallleistungspegel (dB(A)) 53 43 32 - Leistungsaufnahme (W) 22 09 04 ---------------------------------------- Buderus-Artikel-Nr.: 7738341984 Lieferumfang: Arbonia Wohnraum- Fan Coil, Größe 3 Condiline DXH-ECM-MV-3V-CB-T 30

Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-2V-CB-T 40 Herstellerteilenummer: DXH34011240L12A Abmessungen: Variante MV: 1240 x 580 x 126 mm (LxHxT) Beschreibung: DXH Wohnraum-Fan Coil ideal zur Kombination mit Wärmepumpen für niedrige Temperatursysteme. Flüsterleiser Betrieb mit Schalldruckpegel bis 22 dB(A) (modellabhängig). Geeignet für Neubau und Modernisierung. Baugröße 3 Eigenschaften/Montage: 2-Leiter (ein Wärmetauscher) Inklusive Regelung CB-Touch sowie Regelungsplatine UP-Touch am Gerät montiert. Filter: Schwebstofffilter Der Filter besteht aus einem von einem Kunststoffrahmen getragenen Polypropylen-Zellgewebe. Problemlos von unten erreichbar und lässt sich sehr leicht reinigen/reversibel. Wärmetauschregister: Aus Kupferrohren mit Aluminiumlamellen für den Betrieb mit Wasser. 2-reihig. Nicht geeignet für Umgebungen, in denen es zu Korrosion an Aluminium kommen kann. Kondensatwanne: Aus Kunststoff (ABS UL94 HB), im Gerät integriert. Für Wandinstallation. Isoliert mit 3 mm PO Schaum (Klasse M1) Außendurchmesser Kondensatablauf 15 mm Gehäusevariante: Variante IV, MV, mit externem Gehäuse, Luftansaugung von unten/vorne. Gehäuse aus galvanisiertem Stahlblech. Elektromotor EC: Hocheffizienter EC-Motor mit stufenloser Drehzahlverstellung (0-10 V), schwingungsdämpfend gelagert, 230 V/50 Hz, besonders geräuscharm, wartungsfrei da selbstschmierend. Wartungsfrei. Thermoschutz integriert. Ventilatoreinheit: Tangentialventilator mit Kunststofflamellen. Strömungstechnisch optimiert, so dass der Ventilator ein maximales Luftvolumen bei minimalem Energieverbrauch fördert. Anschluss: Wasseranschluss links (1/2" in allen Baugrößen) El. Anschluss rechts in Schaltkasten (von vorne gesehen). Entleerungs-Entlüftungsventile an der Außenseite. Ventile: Mit montiertem 1/2" 2-Wege-Ventil inkl. 230V on/off Stellantrieb (stromlos geschlossen). Technische Daten: Betriebsbedingungen: Max. Wassertemperatur: 85 C Min. Wassertemperatur: 6 C Max. Betriebsdruck: 10 bar Rel. Luftfeuchte: 15 - 75 % Max. Lufttemperatur: 40 C Min. Lufttemperatur: 6 C Max. Glykolanteil: 50 % Achtung: Bei 2-Leiter Systemen zum Heizen und Kühlen, den Change Over über ein externes Signal oder über einen Anlegefühler realisieren! Beim (Rohr)Anlegefühler ist ein 3-Wege-Ventil einzuplanen! DXH34011240L12A 2-Leiter System DXH-ECM-30 KÜHLEN 7 C / 12 C / 27 C Drehzahl () Max. Mittl. Min. Gesamtkühlleistung (W) 3.449 2.561 1.168 Sensible Kühlleistung (W) 2.477 1.794 817 Luftausblastemperatur (C) 14 13 16 Wasserdurchfluss (l/h) 598 442 202 Wasserdruckverlust (kPa) 20 12 05 HEIZEN 50 C/ 40 C/ 20 C ! ! ! Gesamtheizleistung (W) 4.047 2.909 2.044 Luftausblastemperatur (C) 40 42 44 Wasserdurchfluss (l/h) 348 250 176 Wasserdruckverlust (kPa) 14 09 06 ALLGEMEIN ! ! ! Luftvolumenstrom (m3/h) 575 380 220 Schalldruckpegel (dB(A)) 46 36 24 Schallleistungspegel (dB(A)) 55 45 33 - Leistungsaufnahme (W) 25 10 05 ---------------------------------------- Buderus-Artikel-Nr.: 7738342005 Lieferumfang: Arbonia Wohnraum- Fan Coil, Größe 4 Condiline DXH-ECM-MV-2V-CB-T 40

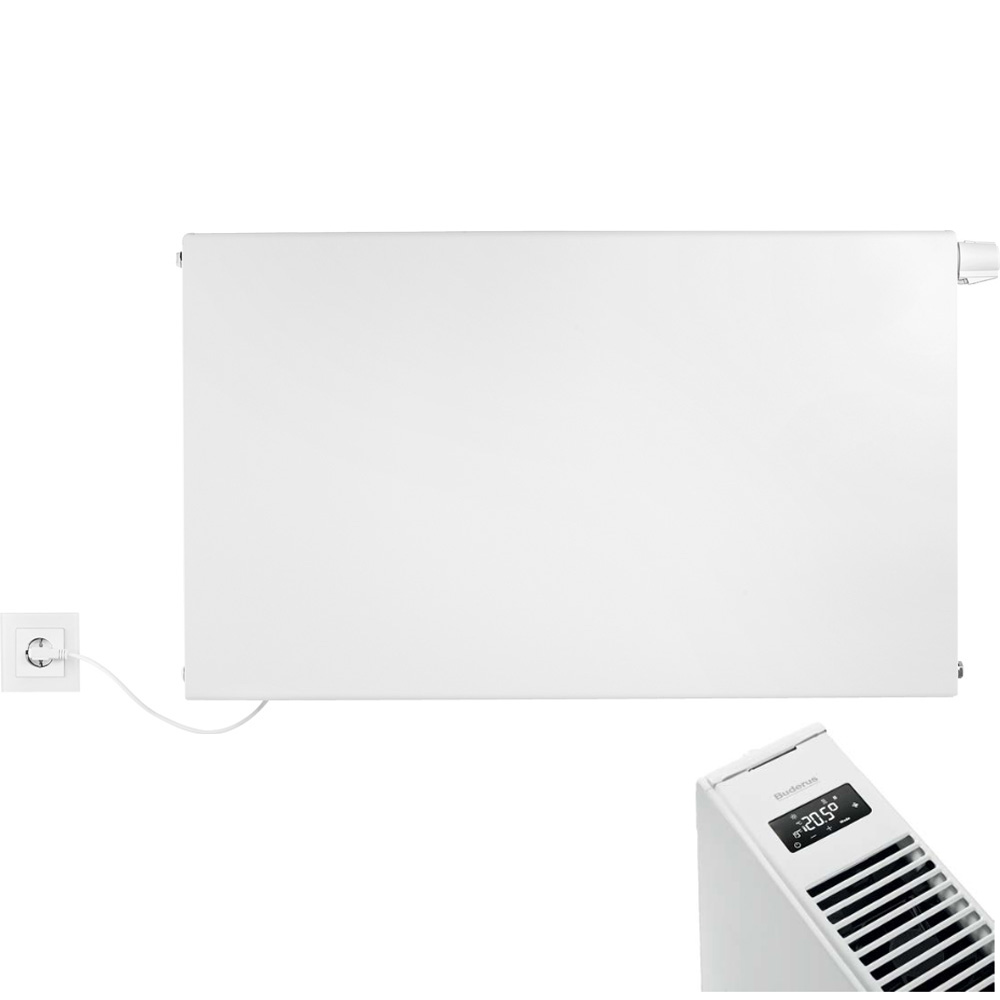

Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ Bauhöhe 500 mm und linksseitigem Anschluss Beschreibung: Buderus Niedertemperaturheizkörper für den Einsatz in Wärmepumpensystemen. Planer Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 mit glatter Vorderwand für hohe optische Ansprüche mit Verkleidung in Ventilkompaktausführung mit Mitten- und seitlichem Anschluss. Integrierte, LINKS angeordnete Ventilgarnitur für Zweirohrbetrieb sowie Einbauventil, Blind- und Entlüftungsstopfen werkseitig eingebaut. Produktinformationen: Profilierte Rückseite mit Laschen 4 bzw. 6 (ab Länge 1800) Rohrleitungsanschlüsse Seitlich: 4 x G 1/2" Innengewinde Unten: 4 x G 3/4" Außengewinde nach EN 16313 f. einheitliche Anschlussposition Hochwertige, umweltfreundliche Lackierung gemäß DIN 55900 Erhöhter Korrosionsschutz durch standardmäßige Lackierung in 3 Fertigungsphasen: Entfettung sowie Phosphatierung, kataphoretische Tauchgrundierung und anschliessende Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit in RAL 9016 verkehrsweiß. Heizkörperverkleidung bestehend aus Seitenteilen sowie einfach demontierbarem Abdeckgitter Heizkörper entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der GUV Wärmeleistung DIN EN 16430:2015 geprüft (Prüfstellennr. HLK0626 mit permanenter Fertigungsüberwachung nach EN-ISO 9001) Ein Einbauventil ist werkseitig (mit Kunststoff-Schutzkappe) eingebaut. Der kv-Wert ist werkseitig voreingestellt und auf die spezifische Wärmeleistung abgestimmt. Die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs sind somit erfüllt. Axiallüftereinheit mit Steuerung in 3 Gebläsestufen Zusätzlich statischer Betrieb ohne Gebläse Stellantrieb intern verkabelt, zur Steuerung ausschließlich über das Touch-Display Digitales Touch Display zur Steuerung Vollautomatische Regelung bzw. manueller Betrieb mit diversen voreingestellten oder individuellen Programmen Technische Daten: Typ: 22 Farbe: weiß, RAL 9016 Betriebsdruck max: 10 bar Bauhöhe: 500 mm Bautiefe: 103 mm Baulänge: wie ausgewählt Maximale Vorlauftemperatur: 60 C Spannung 230 V, Frequenz 50 Hz Schutzklasse: IP20, Klasse II Anschlusskabel mit 90° Winkelstecker, Länge 1,2 m Stromverbrauch in Standby: < 0,5 W Maximale Leistungsaufnahme pro Gebläse: 1,7 W Anzahl Gebläsestufen: 3 Lieferumfang: Buderus Logatrend Niedertemperatur Heizkörper VC Plan WP+ BH 500 Links in gewählter Länge Inklusive Montagesystem Typ F8 (Schnellkonsolen, Schrauben, Dübel) zur Wandmontage, welches die Anforderungsklasse 3 gemäß der VDI-Richtlinie 6036 erfüllt.
